Комплект шпинделя с воздушным охлаждением 110 кВт/220 кВт квадратный двигатель VFD

Комплект шпинделя с воздушным охлаждением 110 кВт/220 кВт квадратный двигатель VFD

Посылка опция):

1x110 кВт/220 кВт в/в мотор шпинделя

1x110 кВт/220 кВт в/в инвертор

1 х ER11 Цанга (13 шт./компл.)

1 х щетка и гаечный ключ

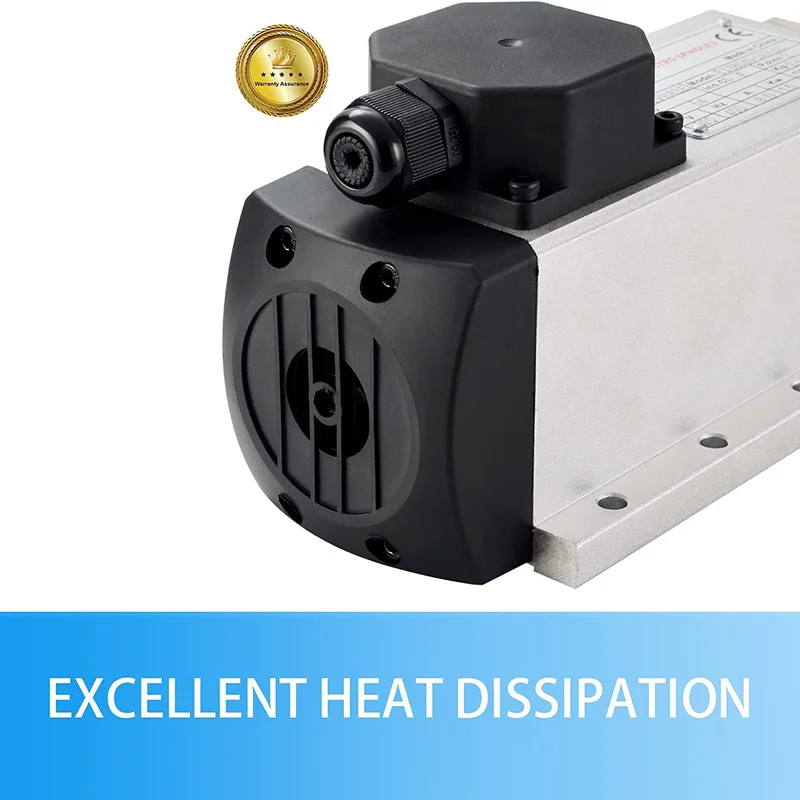

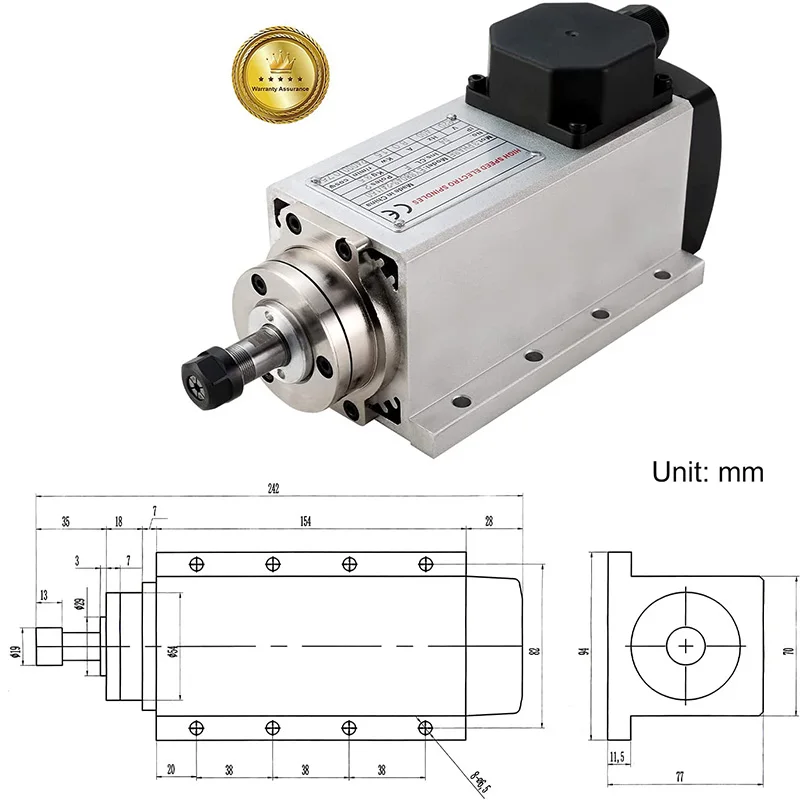

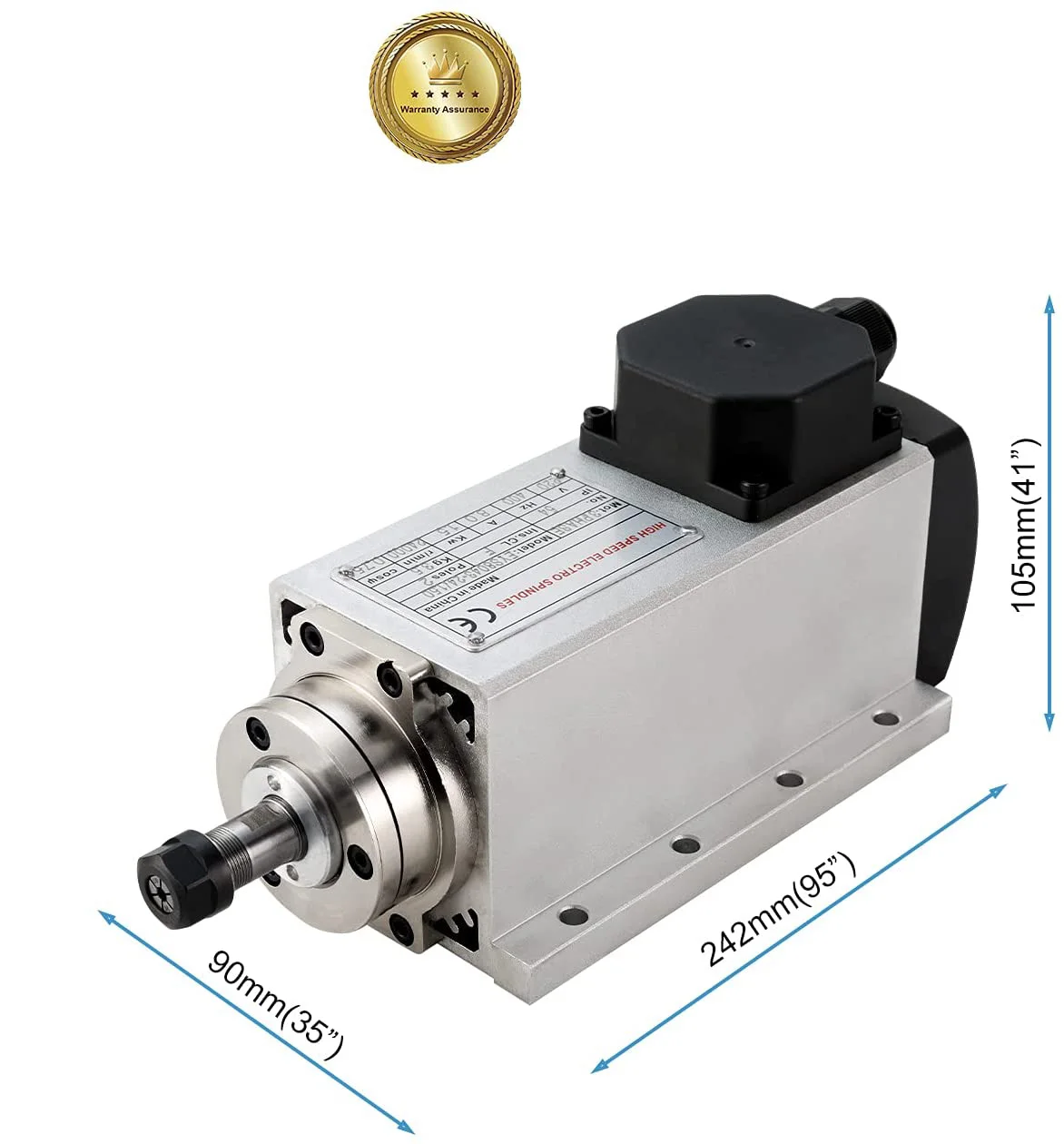

1. Шпиндель с воздушным охлаждением:

Шпиндель с воздушным охлаждением 1,5 кВт

Мощность

1500 Вт

Напряжение

220 В/110 В

Частота

0-400 Гц

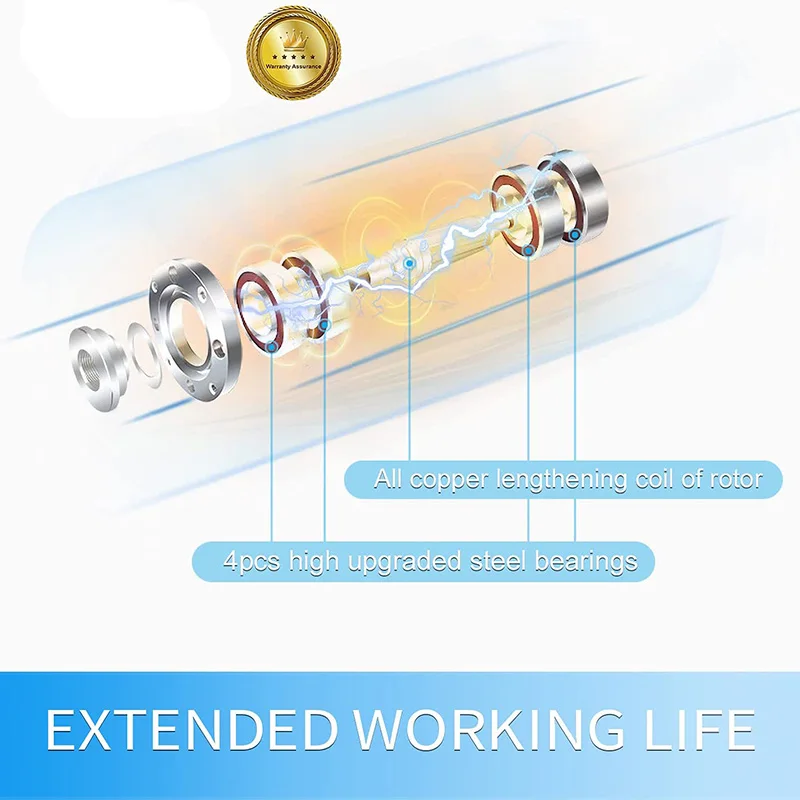

Подшипник

C7002 x 2 + C7002 x 2

Скорость

0-24000 об/мин

Цанга

ER11/ER20

Биение

Менее 0,005 мм

Метод смазки

Смазка

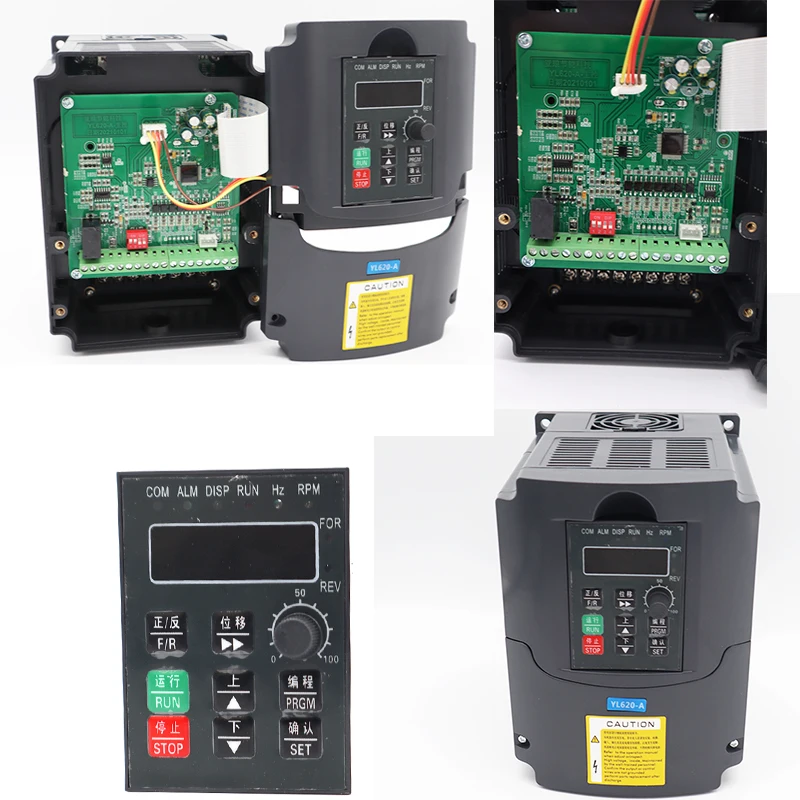

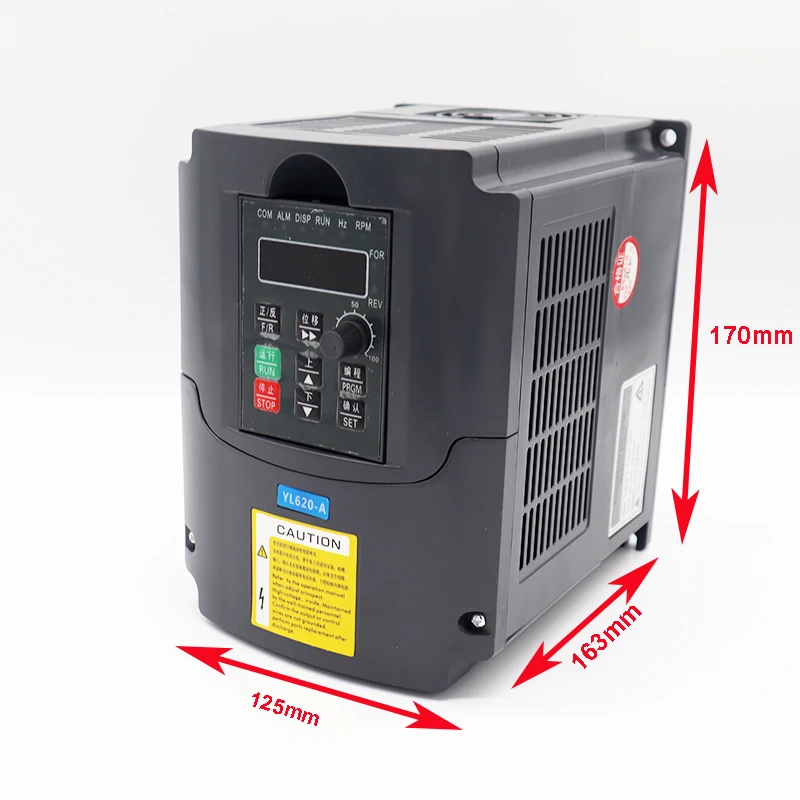

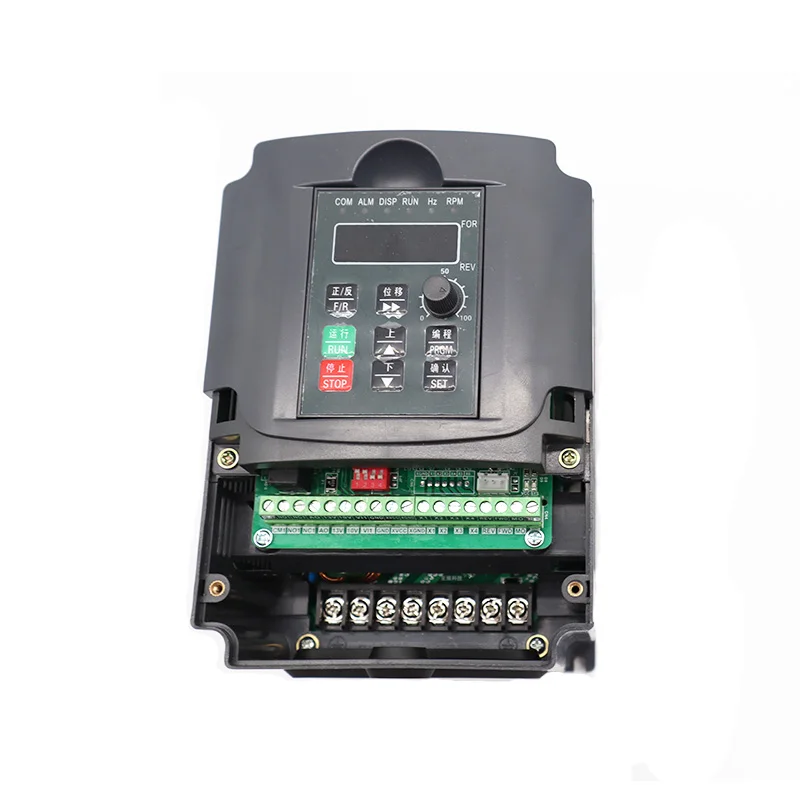

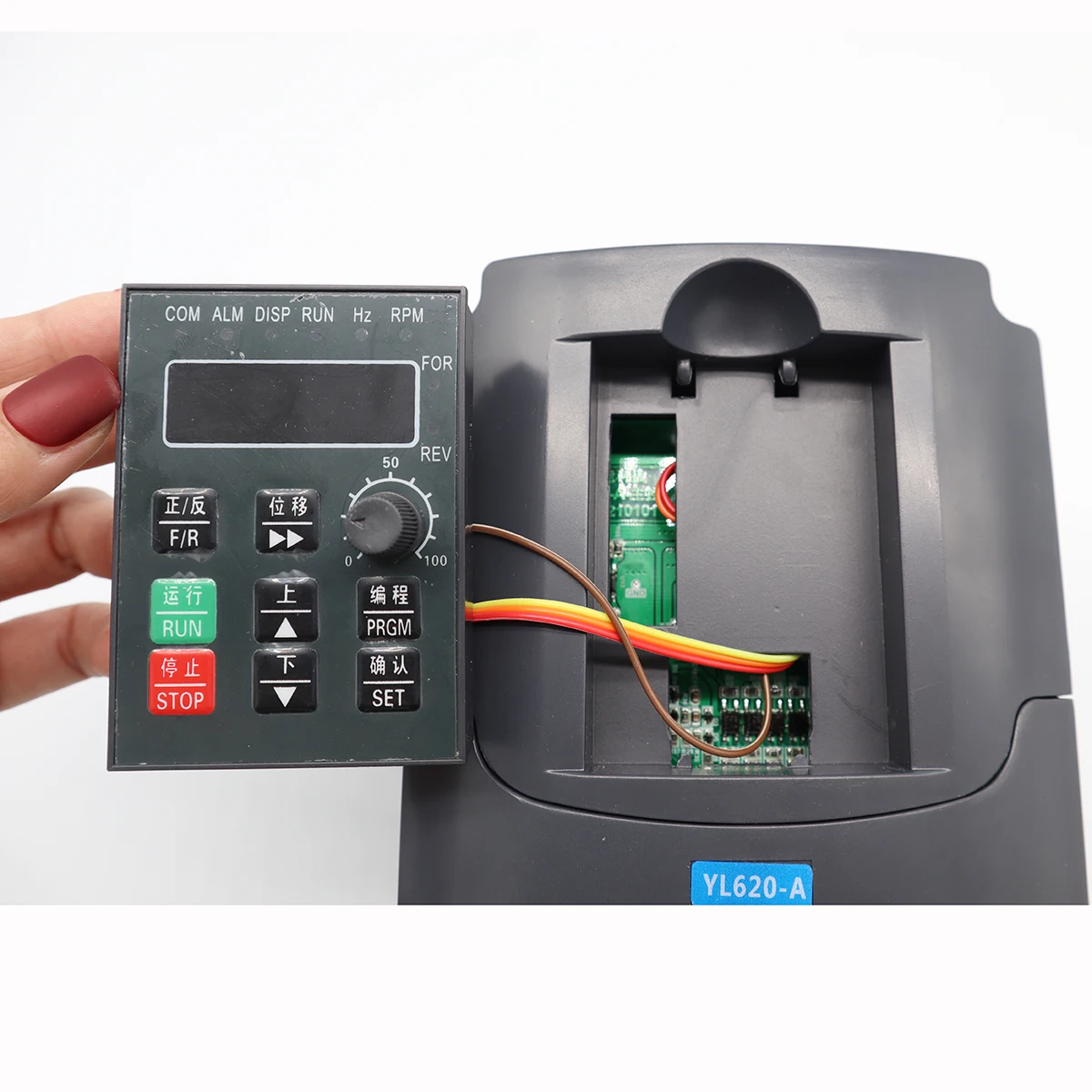

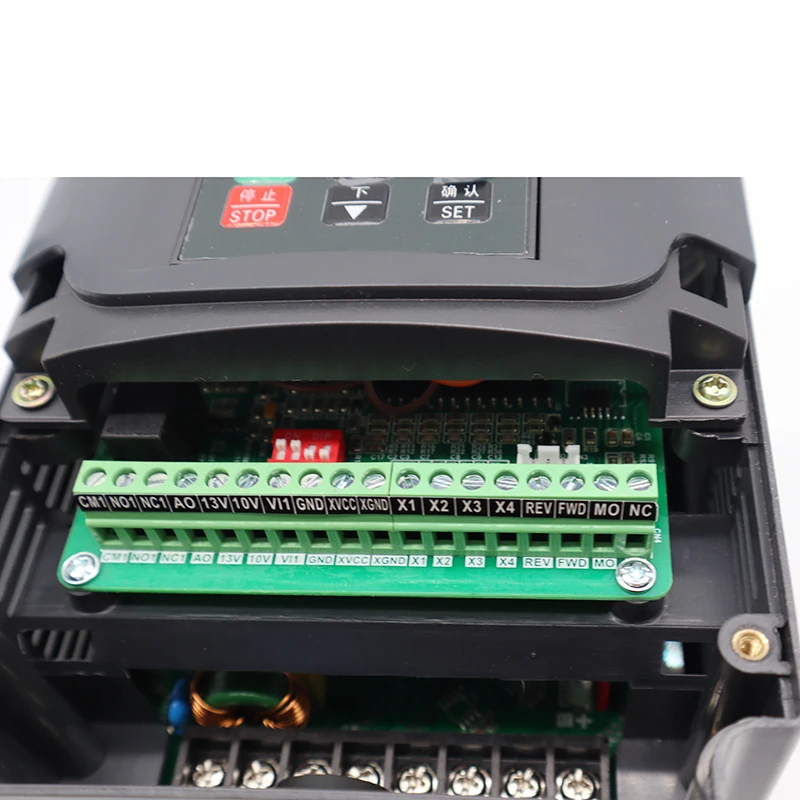

2. Инверторные технические параметры

Тип

1,5 кВт

Входное напряжение

AC 110V/220V

Входная частота

48-63 Гц

Выходное напряжение

110 В переменного тока

Выходная частота

0-400 Гц

Входная фаза

1 или 3 фазы

Выходная фаза

3 фазы

Гарантия

1 год со дня покупки

Характеристики продукта:

1) контроль PID; Усовершенствованное исчисление PID замкнутого цикла арифметики, быстрая скорость реагирования и высокая пригодность;

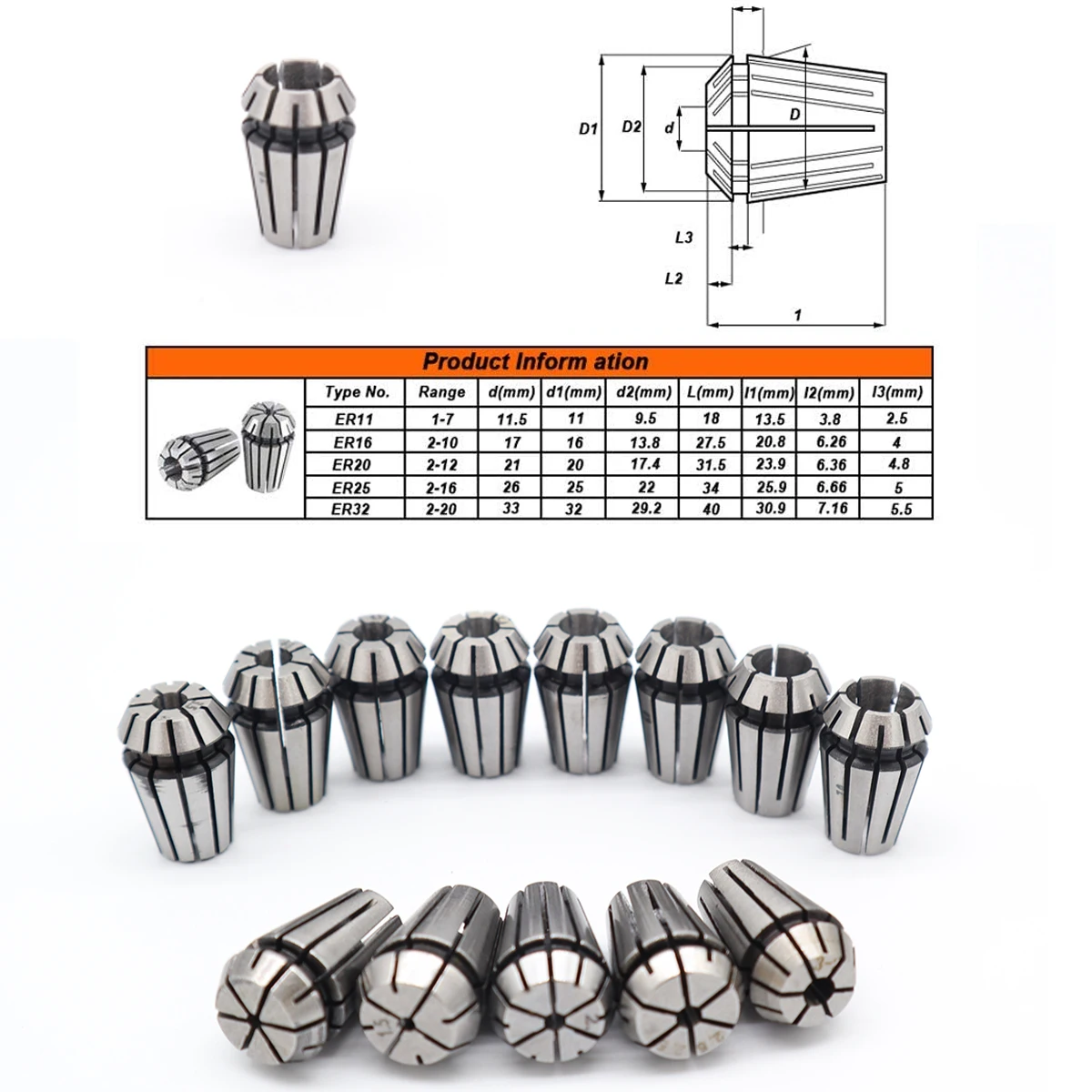

3. Цанга:

Цанга ER11 13 шт.

(1 мм/1,5 мм/2 мм/2,5 мм/3 мм/3,5 мм/4 мм/4,5 мм/5 мм/5,5 мм/6 мм/6,5 мм/7 мм)

Фотографии:

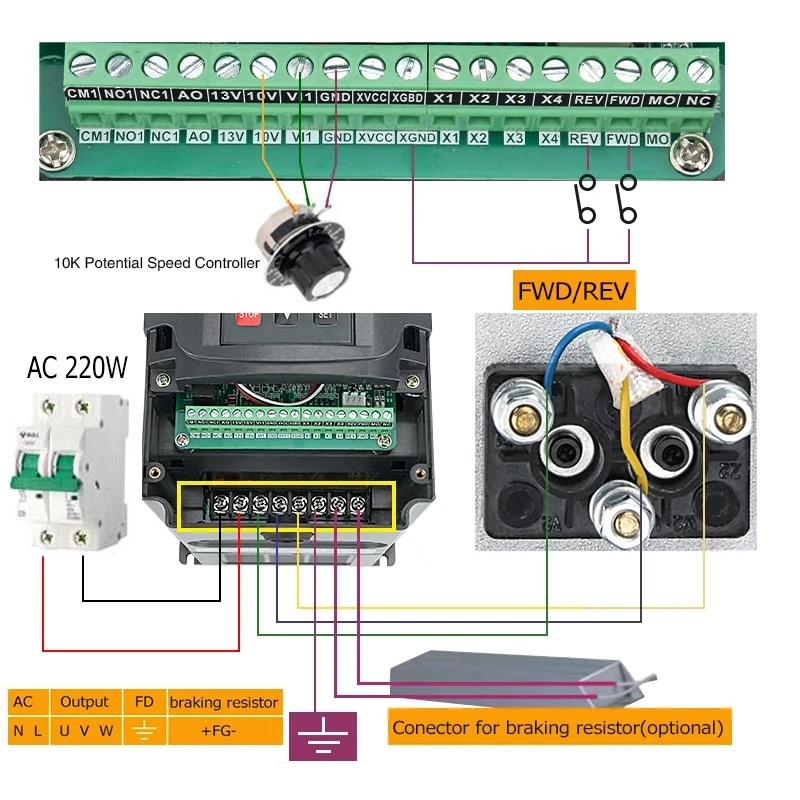

1. Электрический шпиндель и преобразователь частоты следует использовать вместе, а характеристики и параметры преобразователя частоты должны соответствовать номинальным параметрам электрического шпинделя. При неправильной настройке электро-шпиндель сгорит.

2. Перед использованием электрического шпинделя с водяным охлаждением необходимо убедиться, что система цикла охлаждения работает нормально. Категорически запрещено использовать его при условии охлаждения Wu. Объем охлаждающей воды рассчитывается на 1 литр/кВт в минуту, а минимальный расход охлаждающей воды составляет не менее 5 литров/мин. Трубы и сопла для охлаждения воды соединение должно быть надежным и не протекает.

3. Охлаждающая жидкость должна быть чистой, нежирной, а температура должна контролироваться на 5-30 °C. Если температура окружающей среды выше 30 °C, охлаждающую среду следует вынудить охлаждать. Для станков для точной обработки охлаждающей жидкости требуется постоянная температура 20 ± 2 °C.

4. Во время хранения и транспортировки электрического шпинделя изменится состояние высокоскоростной смазки внутри подшипника, и покупатель должен запустить на низкой скорости перед использованием. Обкатка начинается с самой низкой скорости электрического шпинделя, и число увеличивается на 3000 оборотов через 30 минут. Каждая передача работает в течение 20 минут. Если он не работает напрямую, он начнется на высокой скорости, что вызовет аномальный шум, шум, тепло и другие явления, что повлияет на срок службы подшипника. Электрошпиндель должен быть включен (на низкой скорости) на 15-30 минут, по крайней мере, в течение недели во время длительного использования и хранения.

5. При зажиме инструмента на электрическом шпинделе цангу, гайку и внутреннее Коническое отверстие необходимо очистить, чтобы не повлиять на точность. Держатель инструмента должен быть больше 15 мм при вставке в цангу.

6. Электрический шпиндель необходимо нагревать каждый день во время обработки. После того, как электрический шпиндель достигнет скорости обработки, завершите обработку через 15-20 минут работы. Рекомендуется останавливать Электрический шпиндель на 2 часа в день, чтобы восстановить механическую усталость и продлить его срок службы.

7. Категорически запрещено ударять об торцевую крышку электрического шпинделя, при разгрузке инструмента категорически запрещено ударять цангу и режущую головку. Категорически запрещено ударять при транспортировке, хранении и использовании, особенно на конце вала.

8. Электрошпиндель должен работать в указанном направлении.

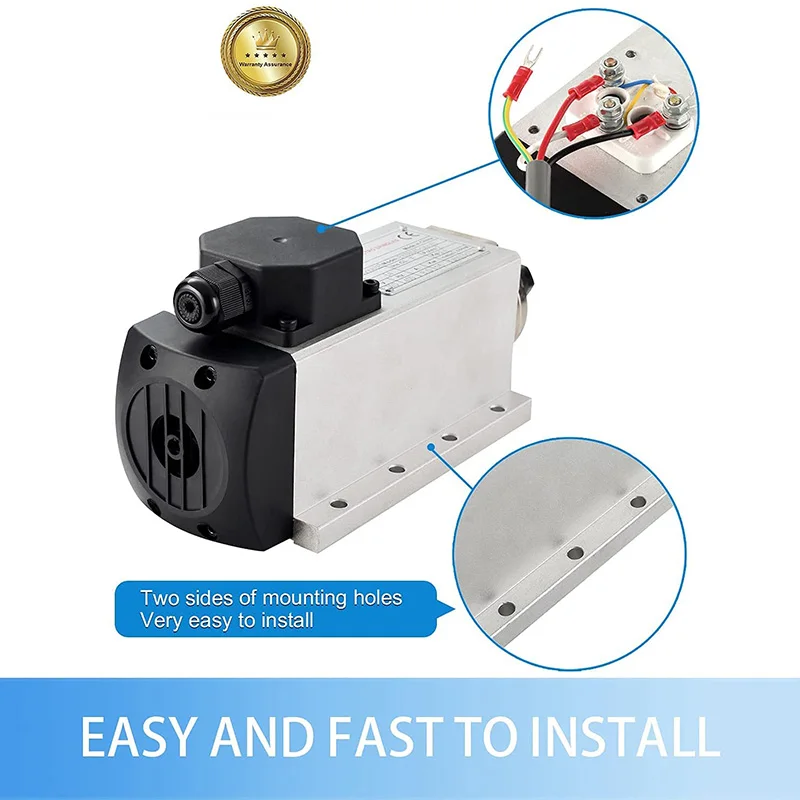

9. Чтобы установить Электрический шпиндель, следуйте инструкциям по схеме зажима шпинделя.

10. Температура пользователей, использующих охладители воды для охлаждения, должна контролироваться при 22-25 °C.

11. Электрический шпиндель использует воздушное уплотнение. Источник воздуха должен использоваться через сепаратор масла и воды и сушилку фильтра. Давление воздуха составляет 0,2-МПа, а точность фильтрации составляет 5 мкм, в противном случае подшипник будет поврежден.
