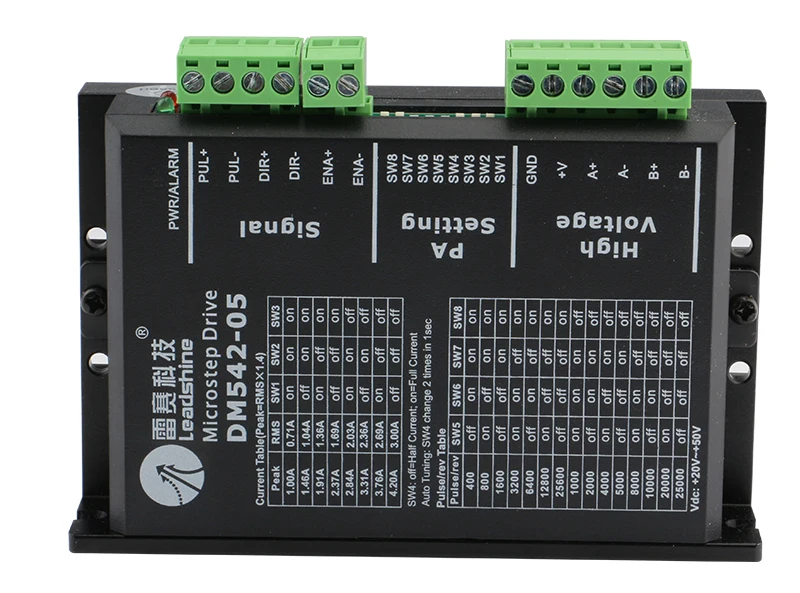

DM542 цифровой защита от низкого напряжения Драйвер шагового двигателя, используя самые последние 32-bit DSP технология, подходит для вождения 57 и 86 серии моторов. Он имеет отличную низкую скорость и отвечает требованиям применения большинства малых и средних оборудования.
Используя встроенную технологию, даже в условиях низкого балла, она может достичь высоких результатов, низкоскоростная работа очень гладкая, и шум очень мал.
Привод интегрирует функцию самонастройки параметров, которая может автоматически генерировать лучшие рабочие параметры для различных двигателей и максимизировать производительность двигателя.

Может управлять 4-проводной, 8-жильный двухфазный шаговый двигатель

Диапазон входного напряжения: 18 ~ 48 В постоянного тока

Максимальный ток: 4.2A, разрешение: 0.1A

Диапазон разделения: 400 ~ 25600ppr

Вход сигнала: дифференциальный/односторонний, пульс/направление или двойной пульс, 5 ~ 24 В постоянного тока совместимый уровень

Частота импульсного отклика: 200 кГц

Встроенный

Функция самостоятельной настройки параметров включения

Точное управление током значительно снижает нагрев двигателя

Ток автоматически уменьшается наполовину в состоянии покоя

Оптический изолирующий входной сигнал, сильная защита от помех

С защитой от перенапряжения, перегрузки по току и другими функциями

Привод распознает двигатель

SW4 будет цикл один раз в течение 1 секунды, и привод будет автоматически регулировать параметры двигателя и параметры внутренней регулировки. Если условия, такие как двигатель, напряжение источника питания и т. Д. Изменяются или обновляются, пожалуйста, внесите корректировки, в противном случае двигатель может работать аномально, звуковой сигнал и т. Д. Обратите внимание, что импульсы не могут быть включены в это время, и направление сигнала не может быть изменено

Модель: DM542

Диапазон рабочего напряжения: 24-50VDC, рекомендуется 36VDC

Диапазон рабочего тока: 1,0-4.2A

Диапазон тонкости: детали 4-256

Адаптированный Двигатель: двигатель серии 57

Напряжение сигнала: 5V12V4V

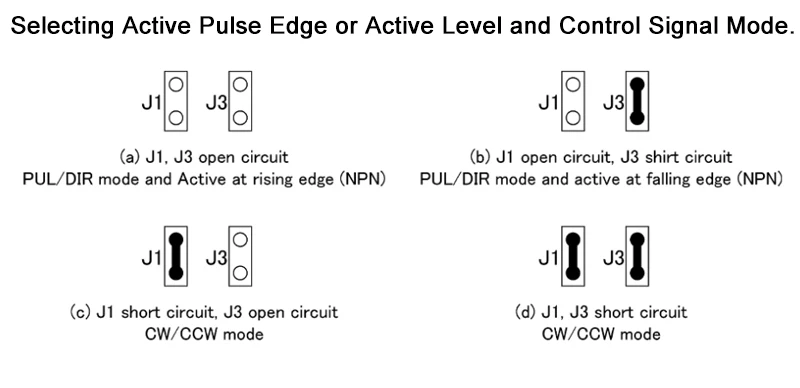

Есть два перемычки J1 и J3 внутри DM542, которые специально используются для выбора эффективного импульсного края или эффективного уровня и режима управления сигналом, как показано на рисунке

По умолчанию используется режим PUL/DIR и активация Right edge. (Примечание: J2 Внутри привода Используется для обратного направления вращения по умолчанию.)

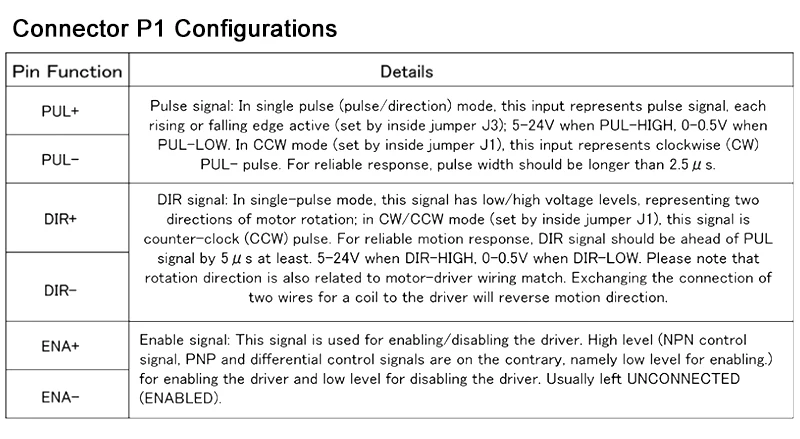

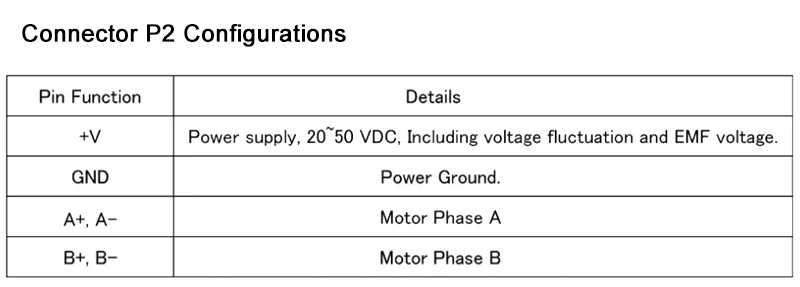

Интерфейс контрольного разъема сигнала (P1)

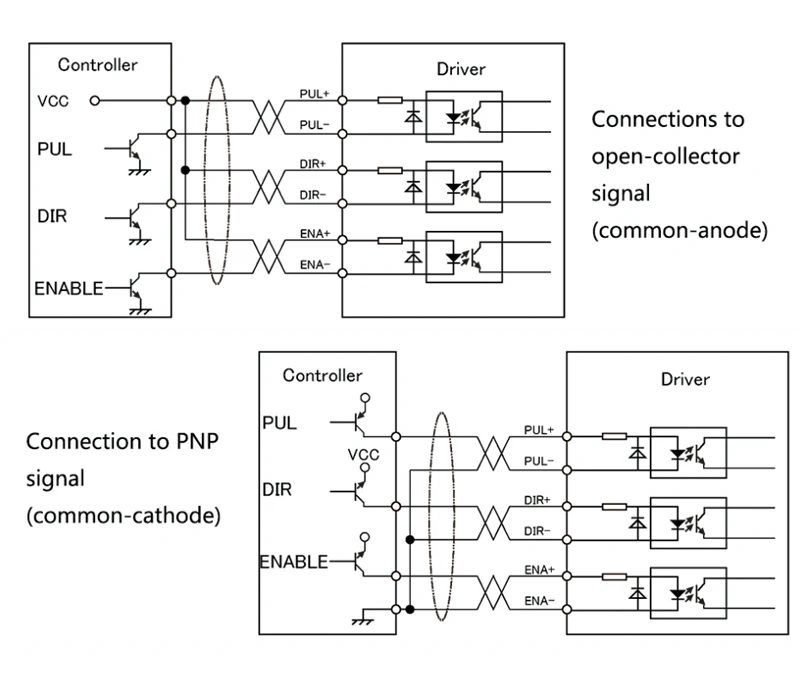

DM542 может принимать дифференциальные и одиночные входы (включая открытый коллектор и выход PNP). DM542 имеет 3 оптически изолированных логических входа, которые расположены на соединителе P1 для получения сигналов управления драйвером линии. Эти входы изолированы для минимизации или устранения электрического шума в сочетании с сигналом управления приводом. Рекомендуется использовать сигнал управления линейным драйвером для улучшения шумоизоляции драйвера в среде помех. На рисунке ниже показано подключение открытого коллектора и PNP-сигнала.

Выбор разрешения микрошага и выходного тока драйвера

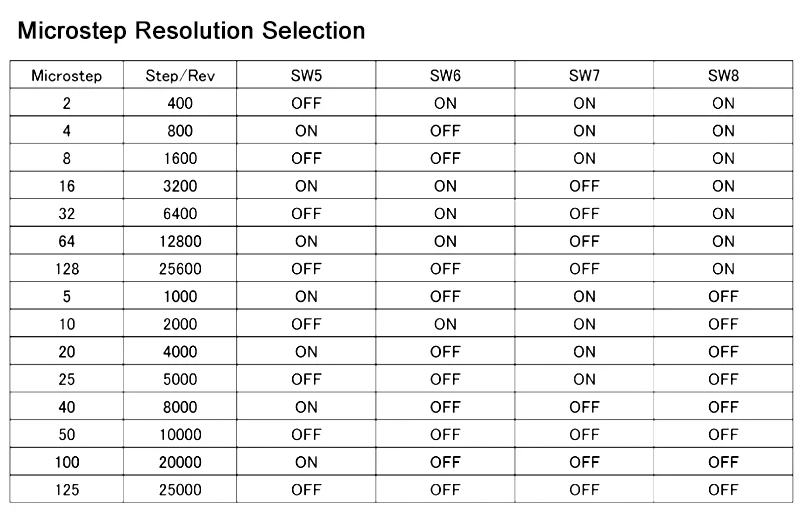

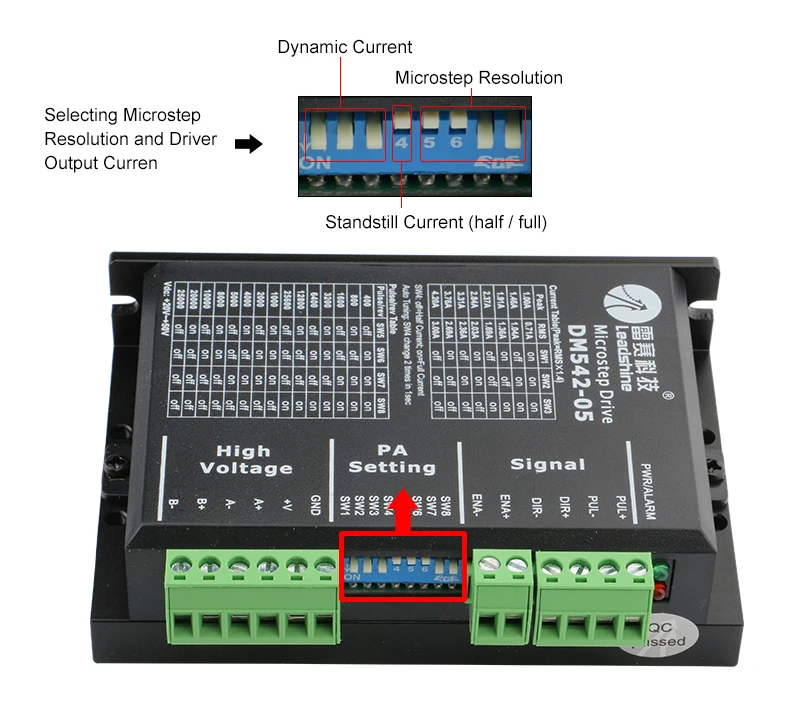

Этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:

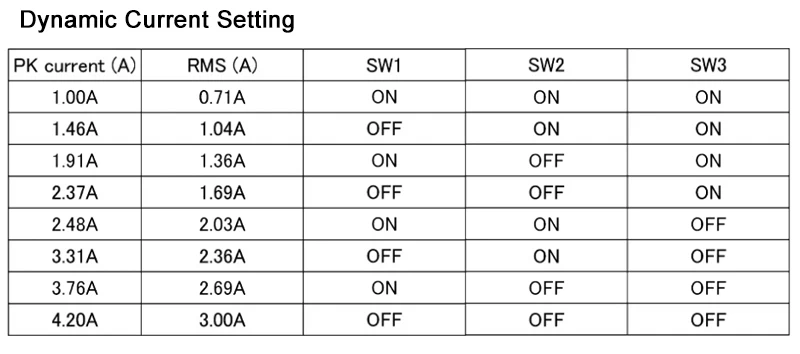

Для данного двигателя более высокий ток привода приведет к тому, что двигатель выпустит больше крутящего момента, но в то же время это вызовет двигатель и привод, чтобы генерировать больше тепла. Таким образом, выходной ток обычно устанавливается так, что двигатель не будет перегреваться, когда он работает в течение длительного времени. Поскольку параллельное и серийное соединение Катушки Двигателя значительно изменит индуктивность и сопротивление, важно установить выходной ток драйвера в соответствии с фазовым током двигателя, головками двигателя и методом подключения. Оценка фазового тока, предоставленная производителем двигателя, важна при выборе тока привода, но выбор также зависит от проводов и соединений. Первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к току, требуемому двигателем.

Примечание: Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно при высокоскоростных условиях.

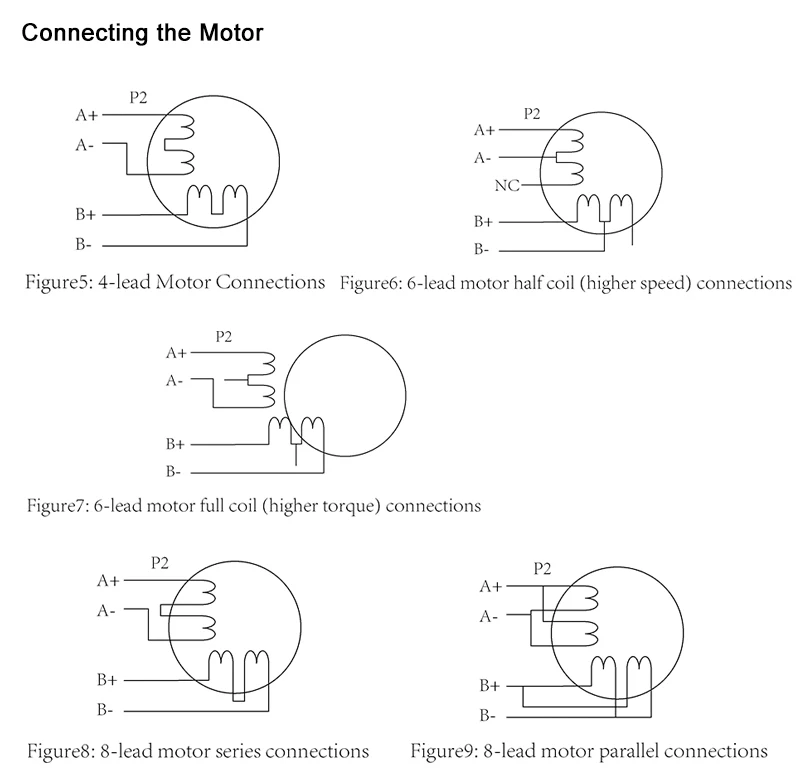

Типичное соединение

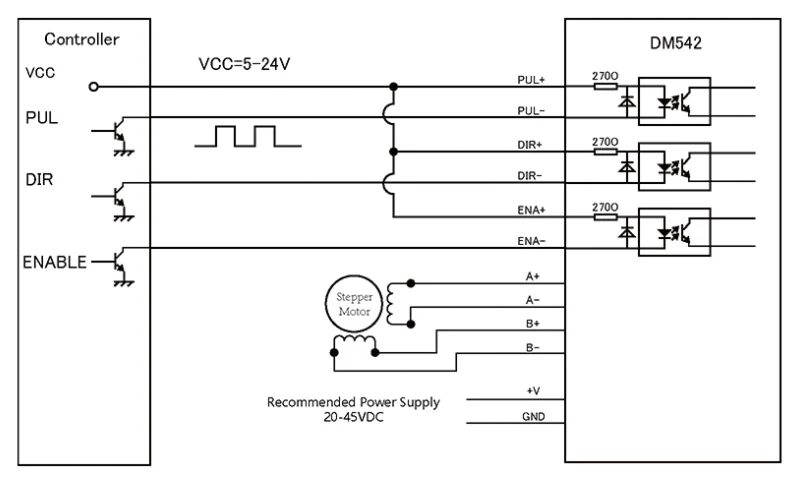

Полная Шаговая система должна включать шаговый двигатель, шаговый драйвер, источник питания и контроллер (импульсный генератор). На рисунке показано типичное соединение.
