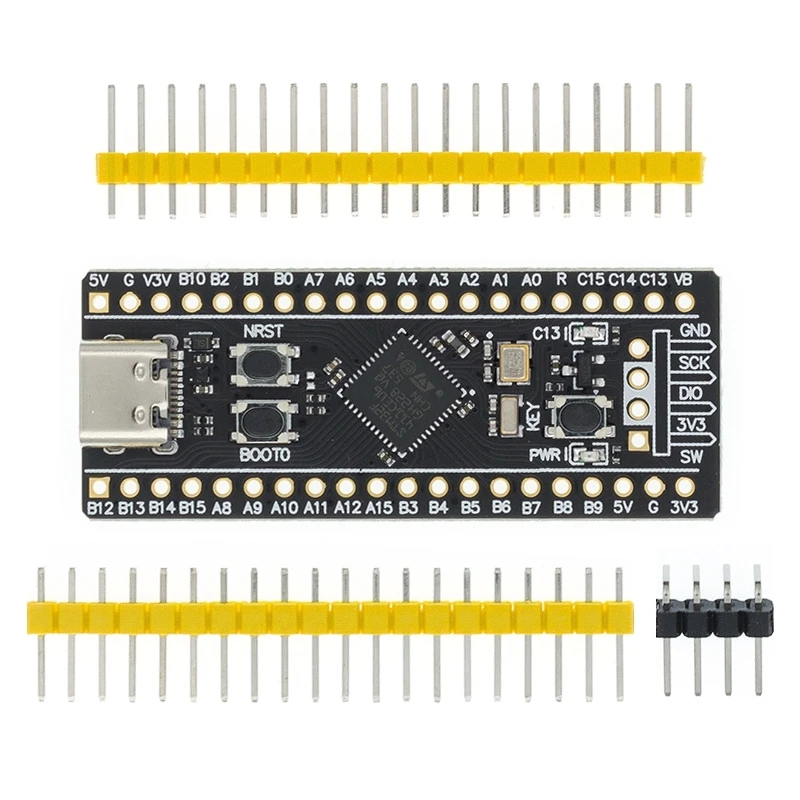

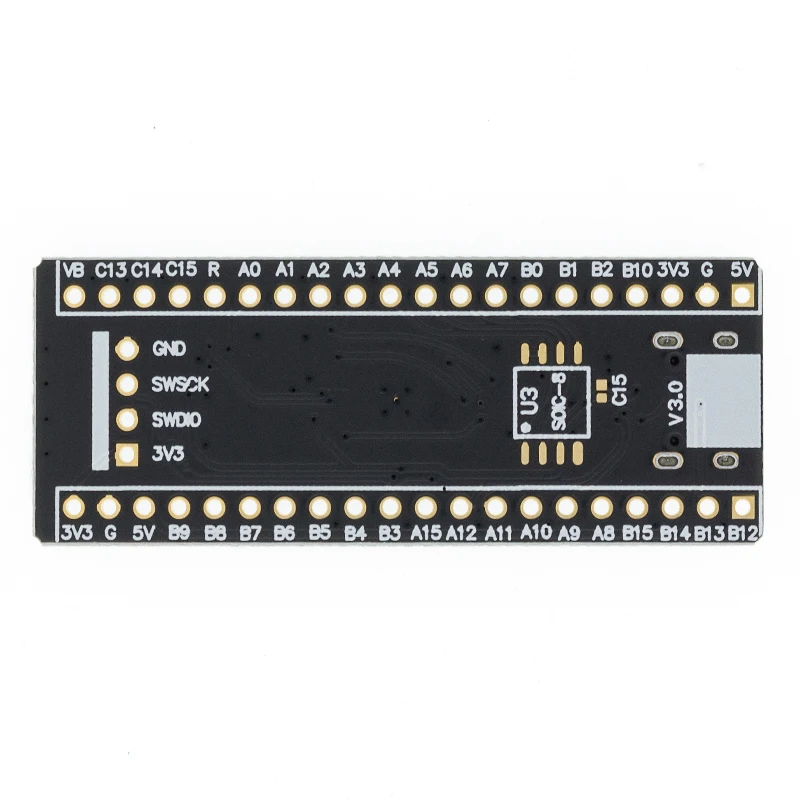

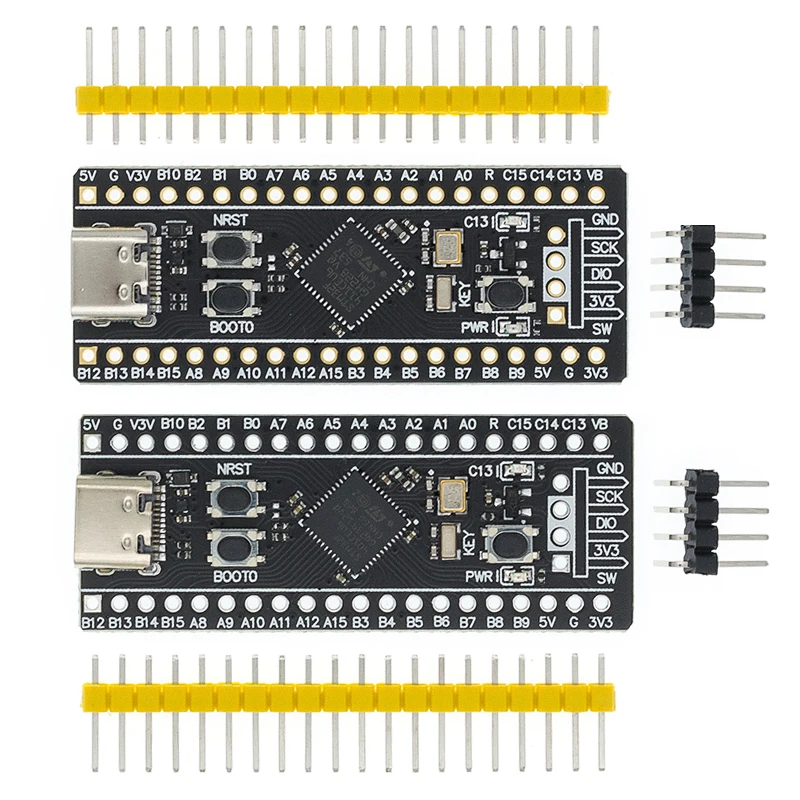

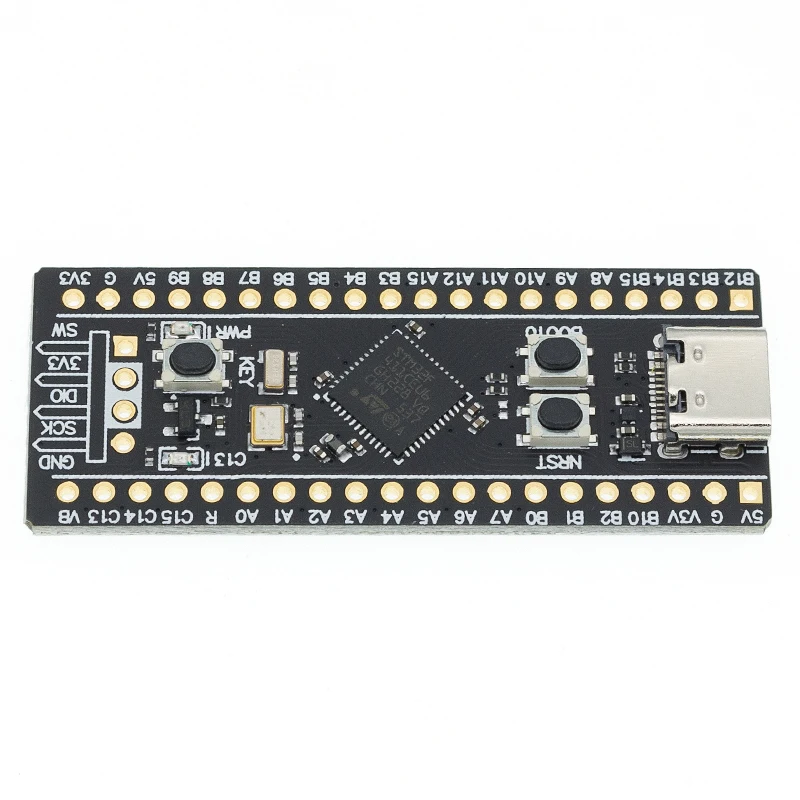

Макетная плата STM32F401CCU6 STM32F411CEU6 V3.0 STM32F4 макетная обучающая 84 МГц 96 КБ ОЗУ 512KB/100 128 512KB

STM32F401CE U6 основная плата V3.0 Freq. 84 МГц ПЗУ: 64 КБ RAM:256 КБ STM32F411CEU6 Основная плата V3.0 Freq. 100 МГц ПЗУ: 128 Кб RAM: 512кб Информация об основной плате Сетевой диск Baidu не рекомендуется загружать данные, облако внутреннего кода быстро Gitee код облачной информации ссылка: //gitee.com/WeAct-TC/MiniF4-STM32F4x1.git Информация о Github: //github.com/WeActTC/MiniF4-STM32F4x1.git Baidu сетевой диск ссылка: //pan.baidu.com/s/1vW9H-q9C5n2yVAEp38pw5A Код экстракта: gxnx STM32 загрузка и запись части учебника: //www.weact-tc.cn/2019/11/30/STM32Download/ Часть учебника по микропитону: //www.weact-tc.cn/2020/01/01/micropython/ Информация о компилировании микропитона: //github.com/WeActTC/WeAct_F411CE.git 25 МГц высокоскоростной кристаллический осциллятор и 32,768 кГц 6PF низкоскоростной кристаллический осциллятор Версия V3.0 начала использовать бессвинцовый процесс, штыревой разъем позолоченный штыревой разъем, более экологически чистый Флэш-колодки были защищены, и предоставляются USBDisk & FATFFS программы WeAct HID FW Bootloader был сожжен с завода. Это специальная Заводская версия, и Шестигранная не предоставляется. Поддержка программирования MicroPython, предоставление доступной прошивки MicroPython, смотрите ссылку для файлов конфигурации, но не предоставляйте технические ответы! Поддержка программирования Arduino, см. //github.com/stm32duino/Arduino_Core_STM32 Github для получения подробной информации Платы с версией V1.3 и выше имеют 3 кнопки, кнопку сброса, кнопку BOOT0 и кнопки пользователя. Как войти в режим ISP Способ 1: Пресс и удерживайте BOOT0 кнопку и кнопку reset под повторного включения состоянии, затем отпустите кнопку reset (Перезагрузка), и отпустите BOOT0 кнопки после 0,5 секунд Метод 2: удерживайте клавишу BOOT0 при выключении питания и отпустите ключ BOOT0 0.5S после включения питания Режим DFU: Просто используйте кабель передачи данных для подключения к компьютеру, если есть проблема нераспознавания, вы можете правильно нагревать чип (25 ° C), И затем повторно Войдите в режим ISP Режим последовательного порта: Используйте USB для последовательного порта для подключения PA9 и PA10 основной платы Программное обеспечение: STM32CubeProg. WeAct HID FW Bootloader Не нужно USB к последовательному порту, нет отладчика, нет драйвера компьютера, просто TYPE-C кабель для передачи данных для завершения загрузки прошивки Дополнительные сведения см. В коде Cloud / Soft / WeAct HID FW Bootloader/ Как войти в HID Bootloader после записи в приложение Нажмите и удерживайтеКнопка для ключей, Нажмите наКнопка сброса, светодиодный C13Мигает, отпуститеКнопка для ключейДля входа
