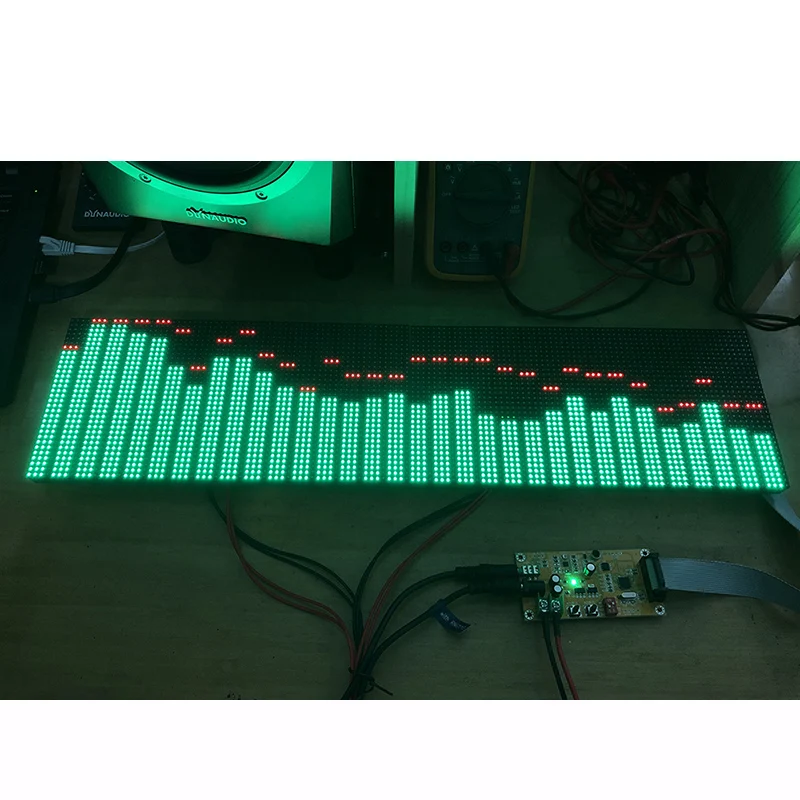

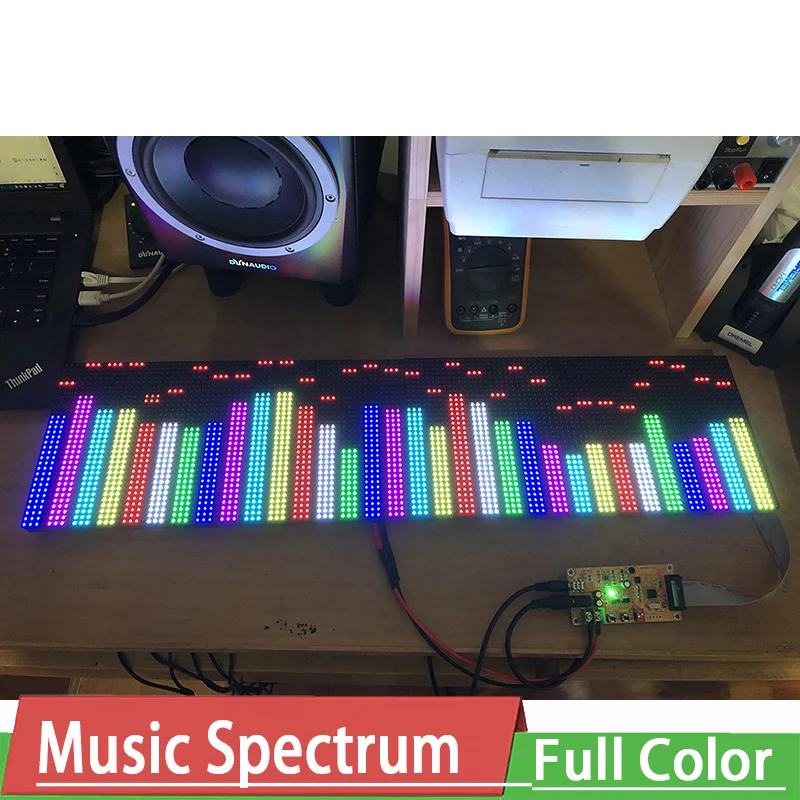

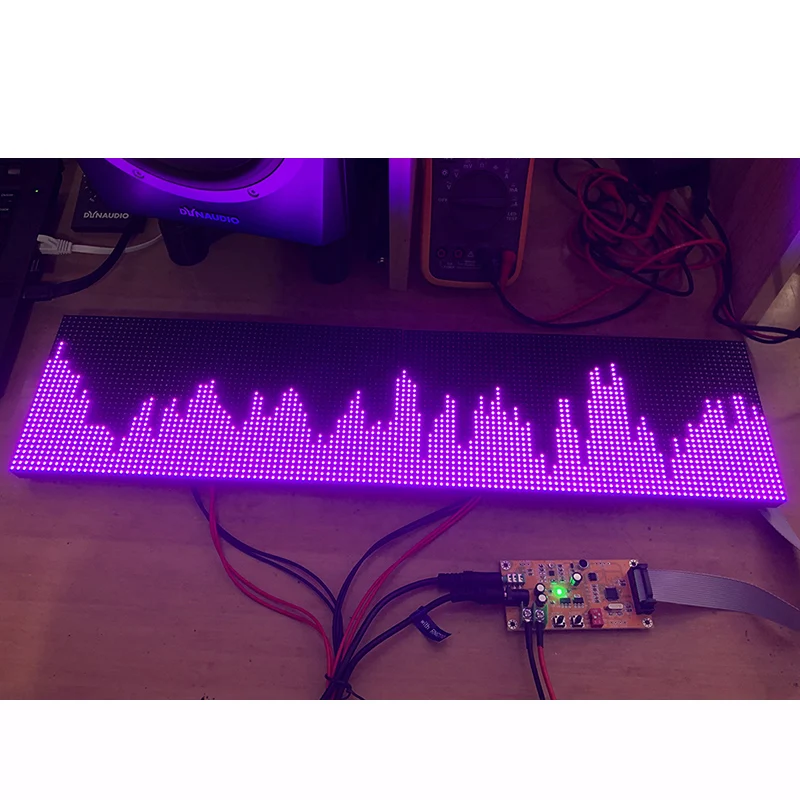

Полноцветный RGB музыкальный аудио спектральный дисплей экран KTV сценический светодиодный светильник-Ритм 64 режима индикатор уровня VU метр сделай сам

Специальное примечание

Этот спектр без чехол, DIY продукты!

Описание мощности

Если вы покупаете один экран, вы можете использовать компьютер USB источника питания; С двойным экраном лучше всего использовать отдельно источника питания, в том случае, если вы не имеют 5V 6A (или 6A или больше) источник питания, пожалуйста, заказывайте с опцией питания.

Особенности

1. Используя 32-разрядный высокоскоростной процессор ARM, Стабильная и надежная работа спектра дисплей, точный и красивый, и используется для частоты развертки теста;

2. Два типа методов сбора сигнала, микрофон и линейный вход, технология ядро Jingsong, эффект сбора микрофона и линейный входной эффект очень хороши;

3. С профессиональным AGC (автоматический контроль усиления), аудио имеет широкий диапазон адаптации, который не только гарантирует точность и эффект частотного спектра, но также не кажется, что громкость слишком мала, чтобы отображаться, и громкость отображается на полном экране;

4. До 64 цветовых комбинаций, набор с памятью питания;

5. Добавлена 10 уровня регулировки яркости, не нужно беспокоиться о том, что ослепительно, вы можете регулировать очень мягкая яркость, набор с выключения питания;

Инструкции по использованию

Карта управления может управлять 75 интерфейсами 32*64 точек P4 P5 P6 полноцветный матричный модуль, карта поддерживает до 2 каскад экрана, также может работать на одном экране;

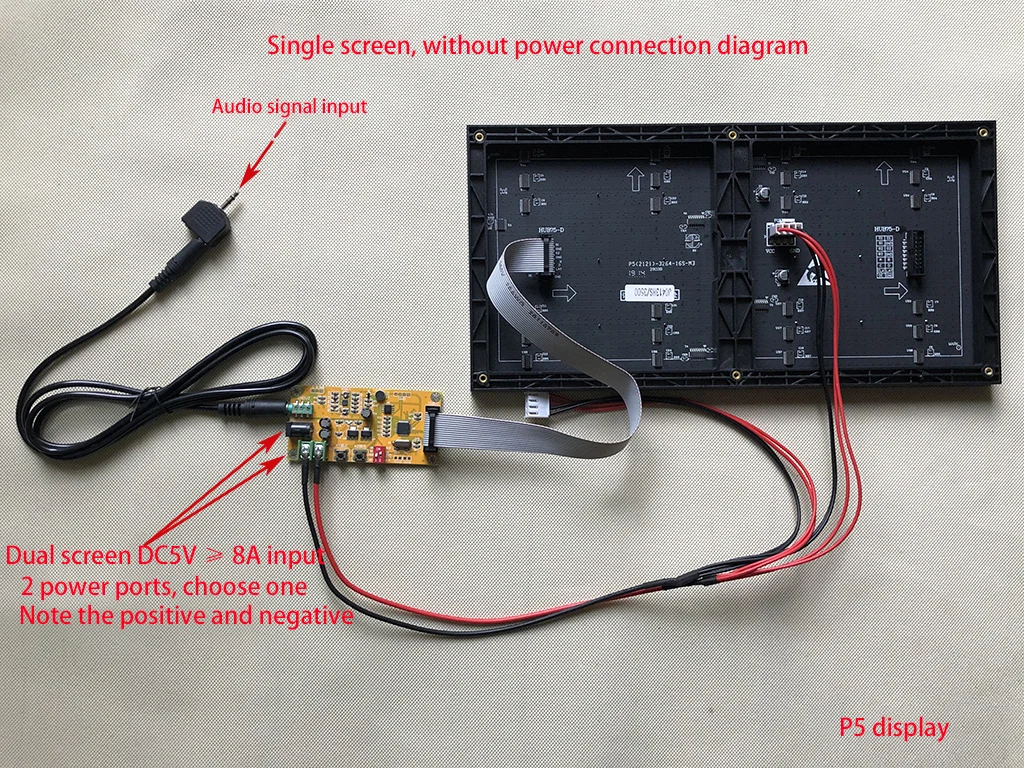

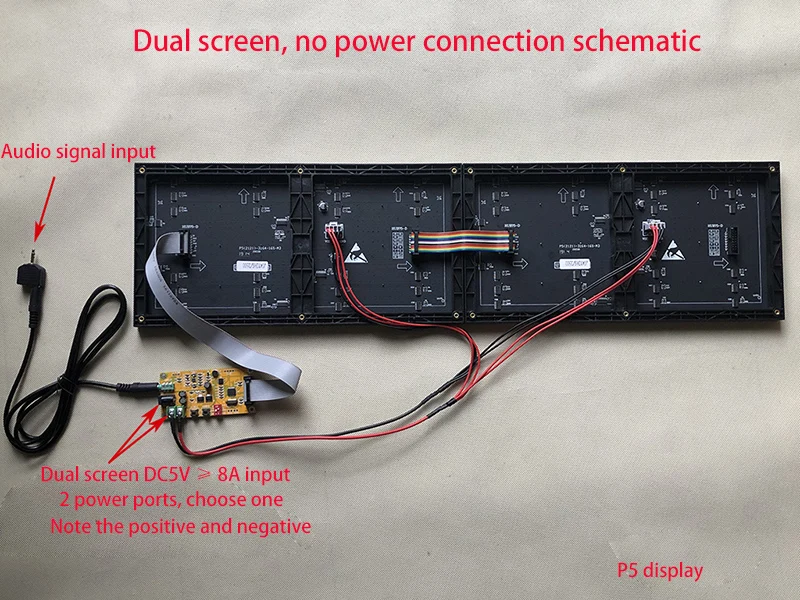

Порядок подключения дисплея показан на рисунке ниже, обратите внимание на направление стрелки экрана дисплея, И подключите контрольную карту к экранному кабелю с левой стороны входной стрелки;

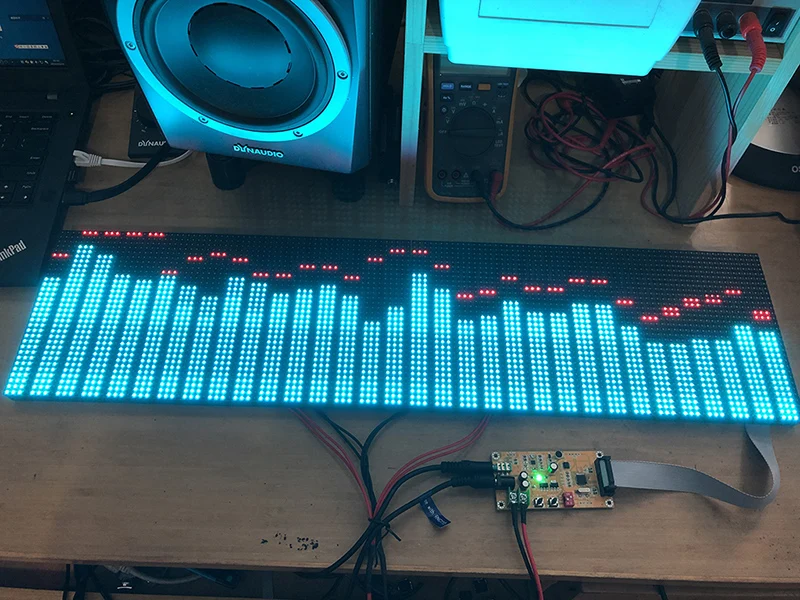

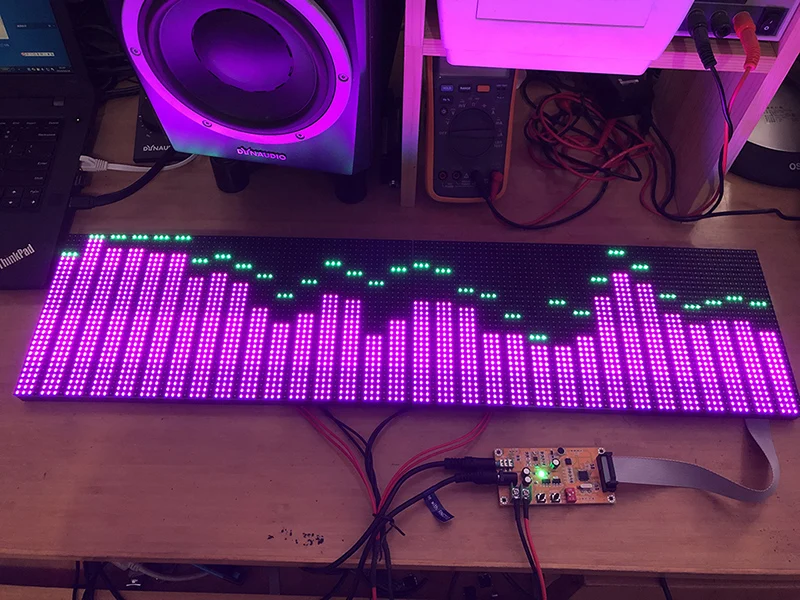

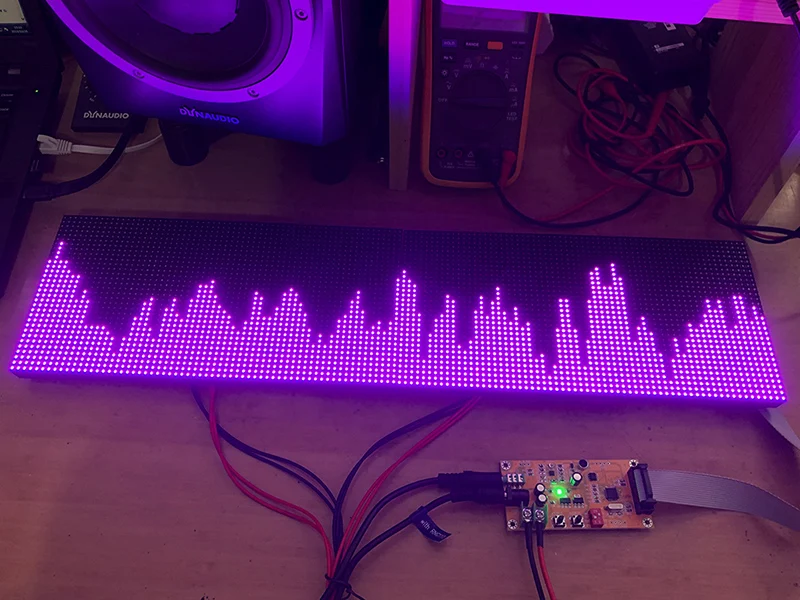

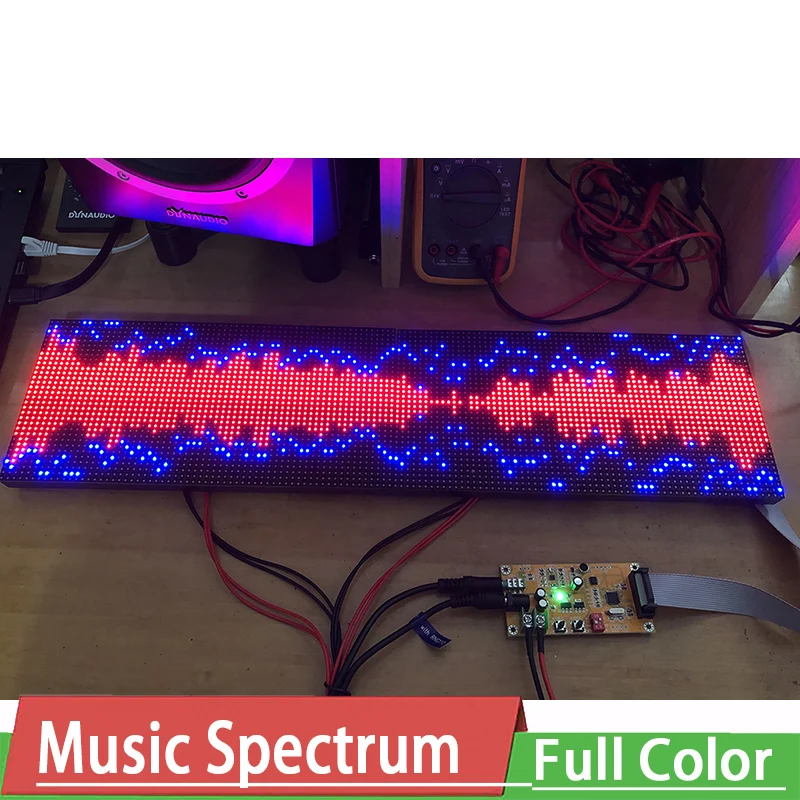

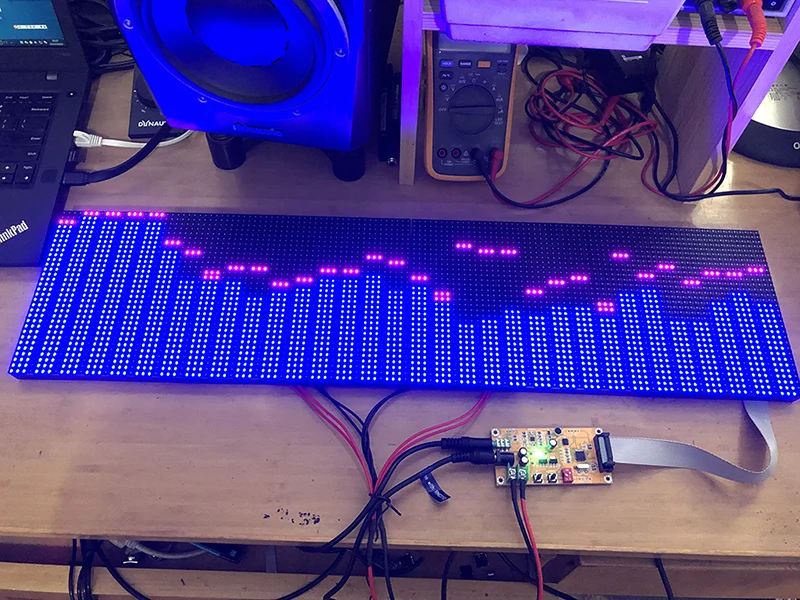

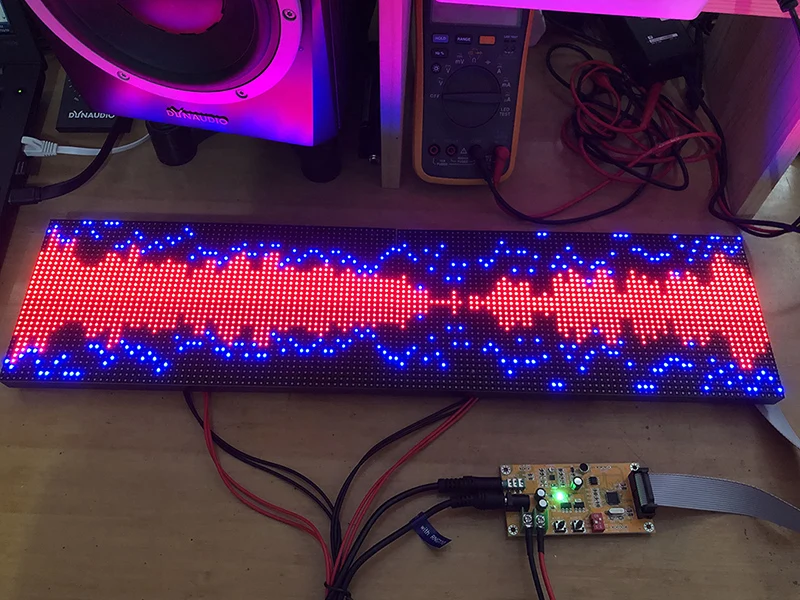

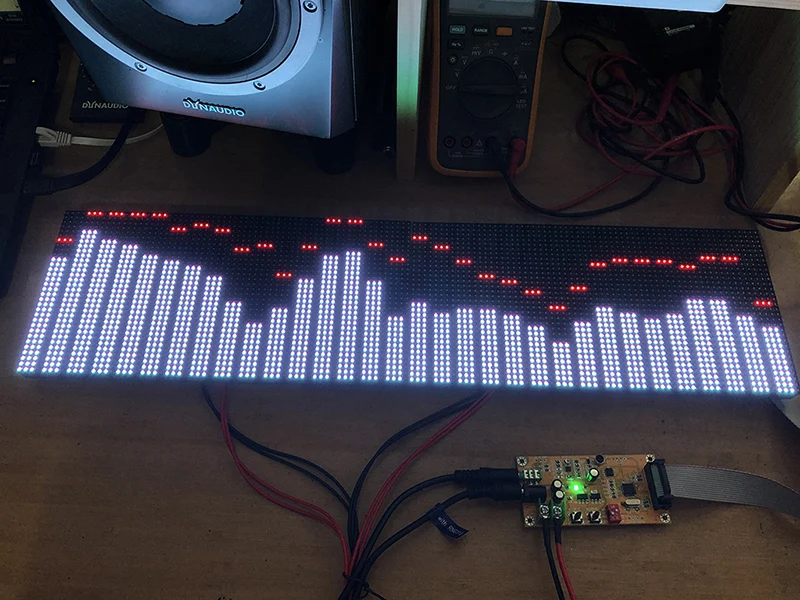

Карта может отображать 64 сочетания цветовых режимов, режим настраивается на K1, цвет регулируется на K2, и все настройки питаются от памяти;

Стандартная конфигурация этого спектра представляет собой 3,5 мм для наушников. Если ваш аудиовыход RCA лотоса интерфейс, пожалуйста, купите лотоса до 3,5 кабель для преобразования энергии;

В чехол в тех случаях, когда входной сигнал VGA порт плавает, это не выходит за пределы нормы для нижней части спектра, чтобы прыгать. Подключив устройство для 3,5 мм наушниковые затычки в порт для наушников восстановит нижней строке;

Потенциометры R1 и R2 карты управления спектром были установлены в лучшем положении на заводе. Пользователю не нужно его регулировать. Если он был изменен случайно, пожалуйста, вернитесь в среднее положение.

Размер продукта: двойной P4 экран длина 51,2 * высота 12,8 см

Двойная P5 длина экрана 64 * высота 16 см

Один P4 экран длина 25,6 * высота 12,8 см

Один P5 длина экрана 32 * высота 16 см

Инструкции по кнопке контрольной карты: (набор с функцией отключения памяти)

Кнопка K1 (короткое нажатие) ---- переключатель режима

Кнопка K2 (короткое нажатие) ---- переключатель цвета

Кнопка K1 (нажмите и удерживайте) + кнопка K2 (короткое нажатие) Яркость плюс

Кнопка K2 (нажмите и удерживайте) + кнопка K1 (короткое нажатие) уменьшение яркости

Инструкции по использованию красный DIP-переключатель:

S1-это переключатель голосового управления. Положение включения-включить Голосовое управление, а положение выключения-Выключить Голосовое управление; S2-это настройки одиночного и двойного экрана, И Положение ON-это двойной экран.

Вопрос 1: нет звука, и частотный спектр бьется

Решение:

1. Разъем для наушников контрольной карты вставляется в один конец аудиокабеля, а другой конец не подключается к разъему для наушников. В это время спектр будет прыгать. Вы можете подключить оба конца к разъему для наушников, или вы можете заменить его для лучшей защиты. Линия;

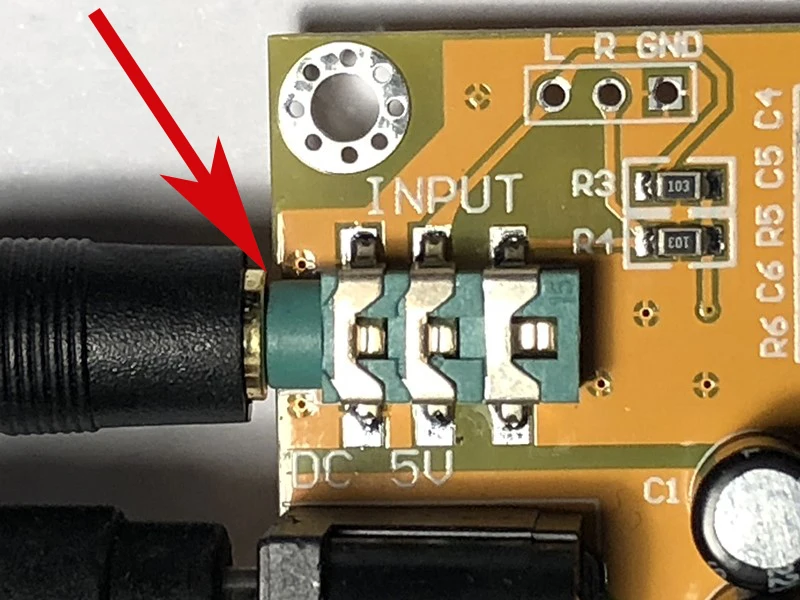

2. Убедитесь, что оба конца 3,5 аудио кабель подключаются к для наушников, и они вставляются и до самого конца. Поверните, чтобы исключить плохой контакт; (многие новые клиенты столкнулись с тем, что аудиокабель не вставлен до конца, и есть расстояние 1-2 мм. Изображение вставляется в конце)

3. Если вы включите Голосовое управление, вокруг будут небольшие звуки, будет обнаружен спектр, и автоматическое усиление спектра будет увеличено и отображено. Это нормальное явление;

4. Для частотного спектра нормально прыгать, когда палец касается микрофона и окружающих линий контрольной карты;

5. Если у вашего аудиооборудования есть шумоподавление, хотя нет песни, автоматическое усиление спектра усилит и отобразит шум пола, как определить, является ли спектр нормальным: выключите переключатель голосового управления и отключите аудиокабель контрольной карты, подождите несколько секунд, Если частотный спектр не прыгает, чтобы доказать, что частотный спектр является нормальным, вы также можете изменить другое аудио оборудование для тестирования.

Проблема 2: дисплей с двумя экранами, один экран обычно отображается, есть линия в середине другого экрана

Решение:

Это связано с тем, что контрольная карта установлена в одноэкранном режиме, а переключатель с пустым цветным циферблатом 2 может быть перемещен в положение с двойным экраном.
