DC 12 В 24 в двойной МОП-светодиодный цифровой реле задержки времени цикл запуска таймер переключатель задержки монтажная плата модуль управления временем

Описание товара
0,1 секунд (мин) до 999 минут (макс.) с плавной регулировкой.
Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт.

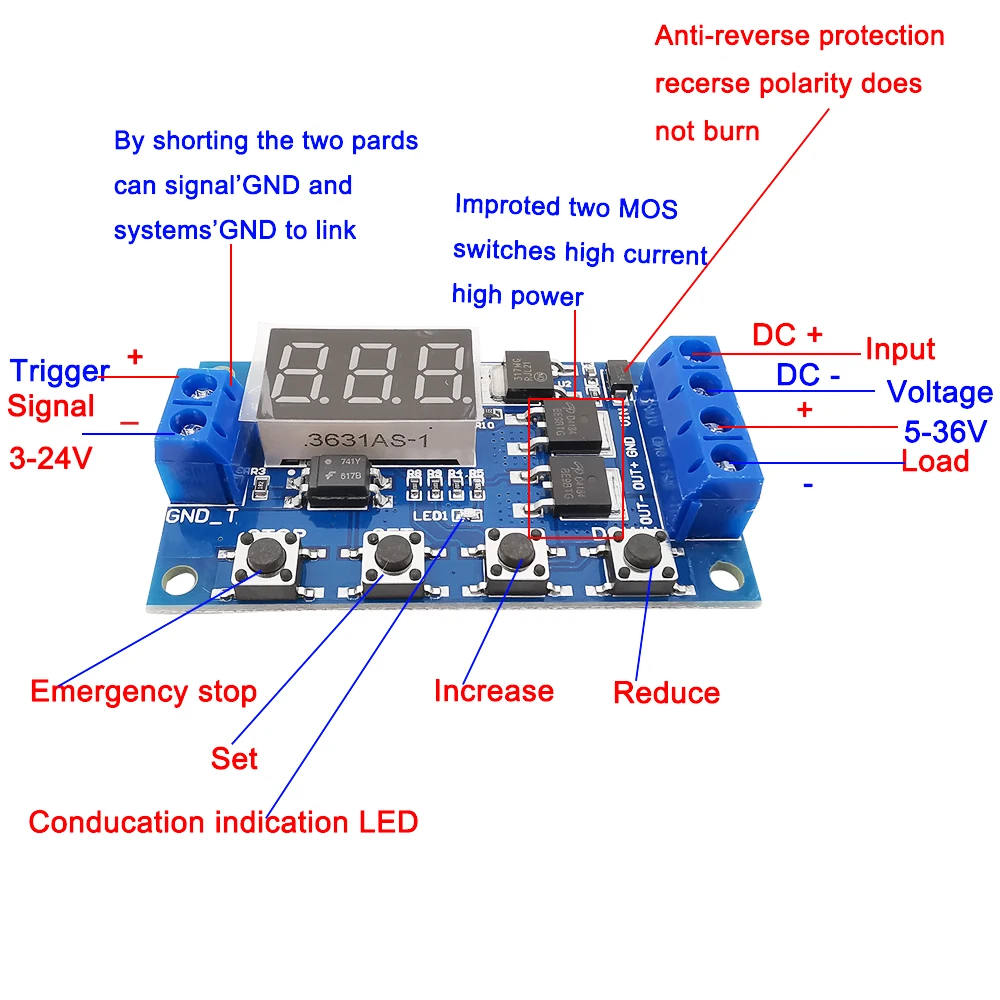

Особенности и использование модуля:
1. Для быстрого включения и выключения цепи, неограниченное время переключения;
2. Не будет шума во время процесса включения, без искры, без электромагнитных помех;
3. Срок службы больше, чем у обычных электромагнитных реле;
4.
Параллельный привод dual-MOS, более низкое сопротивление, более ток, сильный
Мощность; При комнатной температуре, рабочая сила тока до 15а, мощность до
400 Вт, чтобы обеспечить наиболее эффективное использование оборудования;
5. Он часто используется для управления двигателями, огнями, светодиодный полосками, двигателями постоянного тока, микронасосами, соленоидными клапанами и т. Д. Очень удобно.

Основные характеристики модуля:
1. Широкое напряжение (5 ~ 36 В), большинство оборудования может быть использовано, очень удобно;
2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;
3. Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.
4.
Добавлен режим сна, если этот режим включен, без какой-либо операции в пределах
5 минут, затем автоматически выключить монитор, любой ключ пробуждения;
5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;
6. После выключения модуля все параметры не теряются.

Режим работы:
P1: Триггерный сигнал, реле включено время «OP», а затем Отключено; В «OP» время, следующим образом:
P1.1: сигнал срабатывает снова, недействителен
P1.2: сигнал срабатывает снова, часы сбрасываются
P1.3: триггер сигнала снова, выключить, остановить часы;
P-2: триггер, реле выключено «CL» времени, реле на «OP» время, а затем отсоединить реле;
P3.1:
Триггерный сигнал, реле включается после времени "OP", реле
Время выключения «CL», затем рабочий цикл, если период запуска сигнала,
Выключение, Остановка часов; Количество циклов ("LOP") может быть
Комплект.
P3.2: без запуска сигнала, реле включено в "OP" время,
Реле «CL» время, и был Велоспорт; Частота («LOP») цикл может
Комплект;
P-4: Функция удержания сигнала. Если есть сигнал триггера
Время очищается, реле остается включено; Когда сигнал исчезает,
После времени «OP» реле; Если другой сигнал во время
Время, время очищается;

Параметры продукта:
1: Рабочее напряжение: 5-36 в.
2:
Источник запуска: Активные виды деятельности-высокая (3,0 V-24V), изоляция оптопары для можем
Улучшите возможности системы защиты от помех (клиенты также могут
Сокращение общего пространства).
3: Выходная мощность: 5 В-36 В постоянного тока, в помещении
Температура, постоянный ток 15А, мощность 400 Вт! Увеличьте тепло
Условия рассеивания, максимальный ток до 30А.
4: тихий ток: 20 мА; Рабочий ток: 50 мА

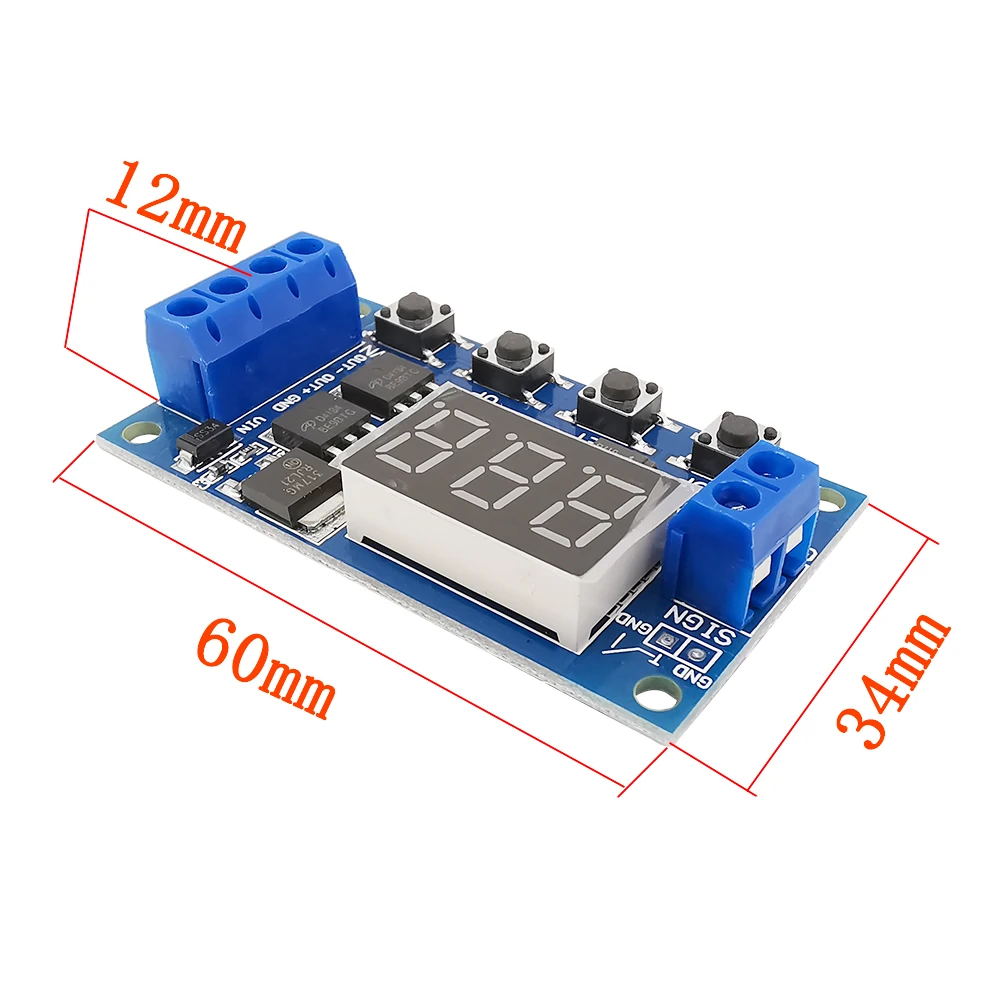

5: в течение всего срока эксплуатации: каким-либо времен переключения; Рабочая температура: от-40 до 85 °C; Размеры: 6,0 мм x 34 мм x * 12 мм.
6: с изоляцией оптопары, улучшенной Защитой от помех, промышленная доска.

Обратите внимание:
Модуль является активным выходом, выходное напряжение равно входному напряжению.
2.'постоянный ток
+ 'И' нагрузка + 'это внутреннее короткое замыкание полюсов, но'
DC- 'и' нагрузки-'полюсов во время использования не может быть коротко, в противном случае
Нагрузка не может контролироваться ВКЛ и ВЫКЛ, что является эквивалентной нагрузкой
Переноска электроэнергии.

Диапазон времени:
0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой

Как выбрать диапазон времени?
После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени;

XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунд.

X знака после запятой в десятилетие, диапазон времени: 0,1 секунд до 99,9 секунд
X. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.
К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой в десятилетие, цифровой дисплей 03,2

Параметр
Описание: «OP»-время проводимости, «CL»-время выключения, «LOP»-
Количество циклов (1-999 раз, "---" представляет бесконечную петлю).

Эти
Параметры независимы друг от друга, но разделяются каждым режимом.
Например, в режиме P1.1 Установите on-time «OP» на 5 секунд, если вы
Переключение в режим P1.2, это «OP» будет 5 секунд.

В главном интерфейсе (display 000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;

Некоторые
Параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткий
Нажмите кнопку «SET», чтобы отобразить только «OP» и соответствующее время;

Некоторые
Модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2),
Короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время,
«CL» и соответствующее время, «LOP» и соответствующий номер
Время;

В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!

Как установить параметры?
Сначала прочтите инструкции, чтобы определить требуемый режим работы.
В
Модуль приведен в действие, дисплей в режиме текущей работы (P1.1
Режим по умолчанию), затем введите основной интерфейс; Нажмите кнопку «SET» для 2
Несколько секунд после выхода для ввода интерфейса выбора режима; Короткое время
Нажмите кнопку «вверх», «вниз», чтобы выбрать режим (P1.1 ~ P-4).
Выберите
Режим (например, P3.2), короткое нажатие кнопки «SET», затем
Параметр для установки вспышек ("OP" on-time, "CL" off time, "LOP" cycles (
"---" Представляет бесконечную петлю), по кнопкам "вверх", "вниз" для регулировки
Значение параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и
Короткое нажатие (увеличение или уменьшение одного блока); Затем короткое нажатие «стоп»
Чтобы выбрать положение десятичной точки, выберите диапазон времени (0,1
Секунд до 999 минут); Короткое нажатие кнопки «sET», чтобы установить следующий
Параметры текущего режима процедуры указаны выше.
После
Параметры заданы, нажмите кнопку «set» в течение 2 секунд, затем отпустите,
Имя текущего режима будет мигать один раз, а затем вернуться к
Главный экран, задайте параметры успеха!
Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле.

Режим
Экран выбора: нажмите кнопку «SET», чтобы войти, после настройки
Завершены, нажмите кнопку «SET», чтобы выйти на главный экран.

"Стоп" кнопки расширения:
Режим включения реле:
ВКЛ: реле позволяет проводить в режиме ON-time;
Выключение: реле всегда закрывает проводимость;
В
Основной интерфейс, короткое нажатие кнопки «стоп» для переключения между включенными
И выключено, ток, в котором будет мигать состояние, а затем вернуться
Главный экран. (Эта функция является функцией аварийной остановки, нажмите
Реле)

Режим сна:
Режим сна «C-P»: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;
«O-d» нормальный режим: цифровой дисплей всегда открыт;
Пресс
Кнопка «стоп» в течение двух секунд, а затем отпустите для переключения «C-P» и
«O-d», в котором текущее состояние мигает, а затем возвращается
Главный экран.

Посылка: 1 шт.
1. Недостатки продукта в
Изображение вызвано отражением во время съемки, изображение может
Не отражает фактический цвет изделия.
2. Допускается погрешность ± 0-2 мм из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. Спасибо!
