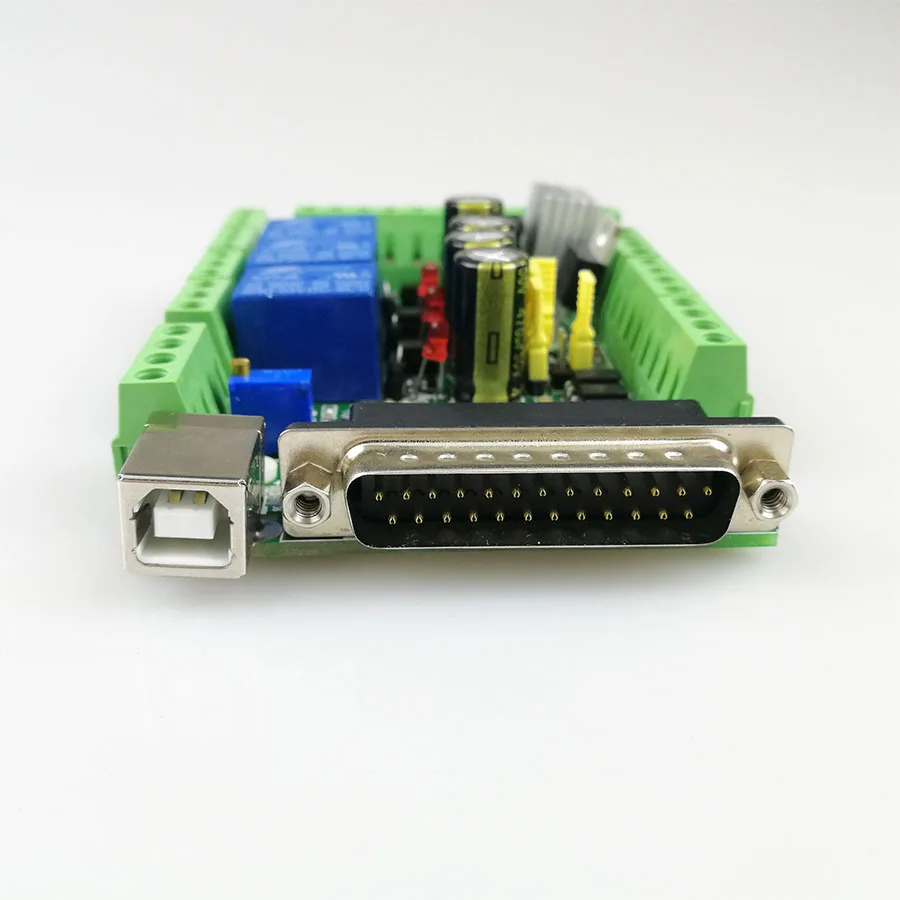

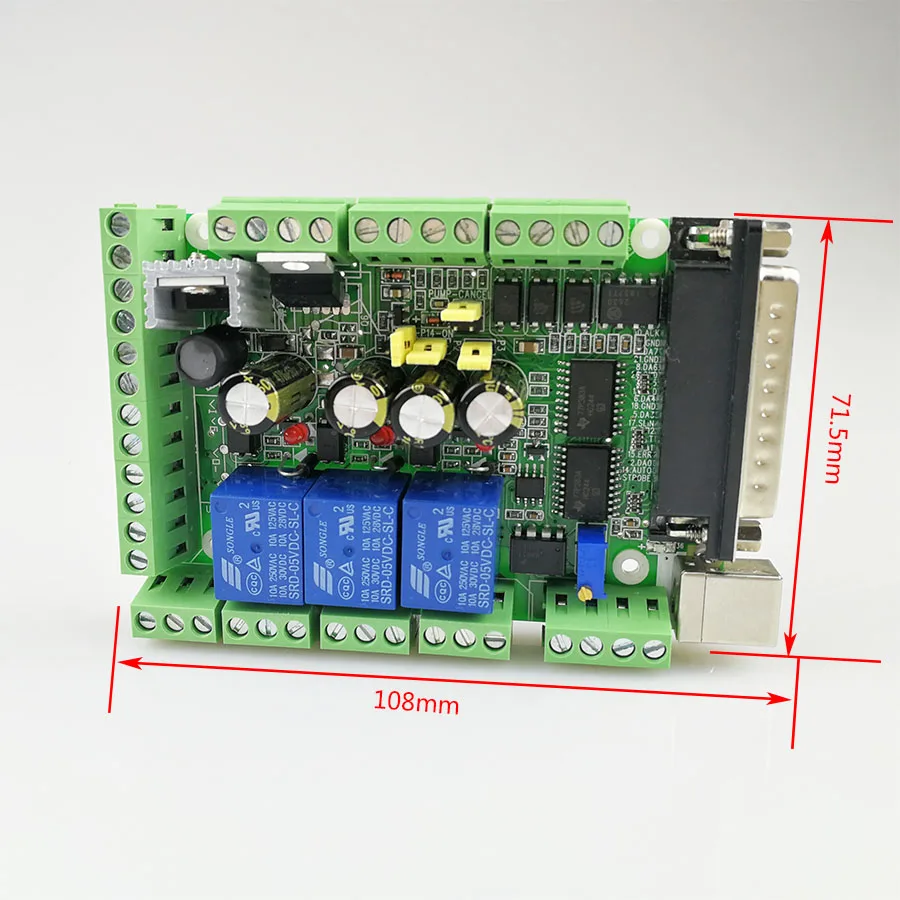

CNC Mach3 интерфейсная плата 4 оси Квадрокоптер с 6 осями и функциями 0-10pwm контроль

CNC Mach3 интерфейсная плата 4 оси Квадрокоптер с 6 осями и функциями 0-10pwm контроль

Упаковка продукта

1 * USB Данные
1 * кабель
1 * контрольная карта
Цвет линии передачи данных случайный

Область применения

Обработка сигналов станка силовых и электрических компонентов на хосте машины (порт LPT) используется для запуска программного обеспечения системы CNC MACH3. Применимо: гравировальный станок с ЧПУ, токарный станок с ЧПУ, станок плазменной резки с ЧПУ, гравировальный станок с лазерной гравировкой, фрезерный станок с ЧПУ, Обрабатывающий центр и другие станки. С использованием компьютерного хоста и программного обеспечения серии MACH3, он становится наиболее экономически эффективной системой CNC.

Характеристики производительности

1. Все выходные и входные сигнальные сигналы обрабатываются специальным высокоскоростным чипом для коррекции и усиления сигналов, удаления ненужных помех и повышения стабильности работы всей машины.
2. LPT порт питания компьютера изолирован от источника питания других частей, чтобы эффективно изолировать компьютер от станка. Таким образом, еще больше гарантирует безопасность и стабильность. Сделать компьютер и обработки данных более безопасным
3. В общей сложности 5 входных сигналов передаются с хостом компьютера, все из которых изолированы оптическим соединением. Среди них P11 и P12 изолированы высокоскоростным оптическим соединением, которое может использоваться для подключения кодовой пластины шпинделя или сигналов ручного колеса A и B со строгими требованиями. Предназначен для 12v-выхода, 5v-выхода, может использоваться для подключения датчика Холла, переключателя приближения и других потребностей в питании. Есть 5 входных портов, Который может быть установлен как: ограничение, происхождение, резак, старт, Аварийная остановка, вход скорости шпинделя, ввод MPG и любые другие 5 функций.
4. В общей сложности доступны 12 выходных сигналов. Возможна поддержка до 6 выходов управления осями. Вы также можете выбрать только одну или несколько осей для управления. Некоторые из этих 12 выходов функционально многоразовые. В использовании розетка может использоваться только в качестве функции.
5. Есть 3 специальных реле, которые могут поддерживать управление программным обеспечением MACH3. Управляя программным обеспечением MACH3, вы можете контролировать включение и выключение любого реле. Каждое реле имеет ВКЛ-ВЫКЛ индикатор светильник, который является более интуитивно понятным и удобным в использовании. Эти три реле могут использоваться для управления открыванием и закрытием жидкостной охлаждающей жидкости, охлаждающей жидкости, газовой жидкости и т. д. Также может использоваться для управления электромагнитным клапаном и другими устройствами выключателя питания. P2 для шпинделя, P3 для охлаждающей жидкости и P4 для самостоятельного определения.
6. Высокоскоростная оптическая муфтовая изоляция специально разработана для управления скоростью вращения шпинделя. PWM сигналов в 2,5 кГц может быть выход, И выходной порт является параллельным портом p1.эта интерфейсная плата имеет схему D/A, преобразованную из PWM В 0-10v.Can выход 0-10 В уровень для управления некоторыми из рынка только аналоговый преобразователь скорости управления. Таким образом Управляйте скоростью вращения шпинделя. Обратите внимание, что выход ШИМ и выход 0-10 В могут быть только одним или другим. Не может использоваться одновременно.
7. Интерфейсная плата может быть подключена к шаговому диску или серводвигателю (Серводвигатель должен поддерживать цифровые сигналы). Выход 5 в уровня.
8. Широкий входной источник питания напряжения: 16-35vdc источник питания. Он имеет функцию анти-подключения и защиты.
Кроме того, есть два набора терминалов выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.
9. Примечание: Выходная выходная мощность 5 В и 12 В интерфейсной платы улучшается до 200 мА. Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо вопросы
