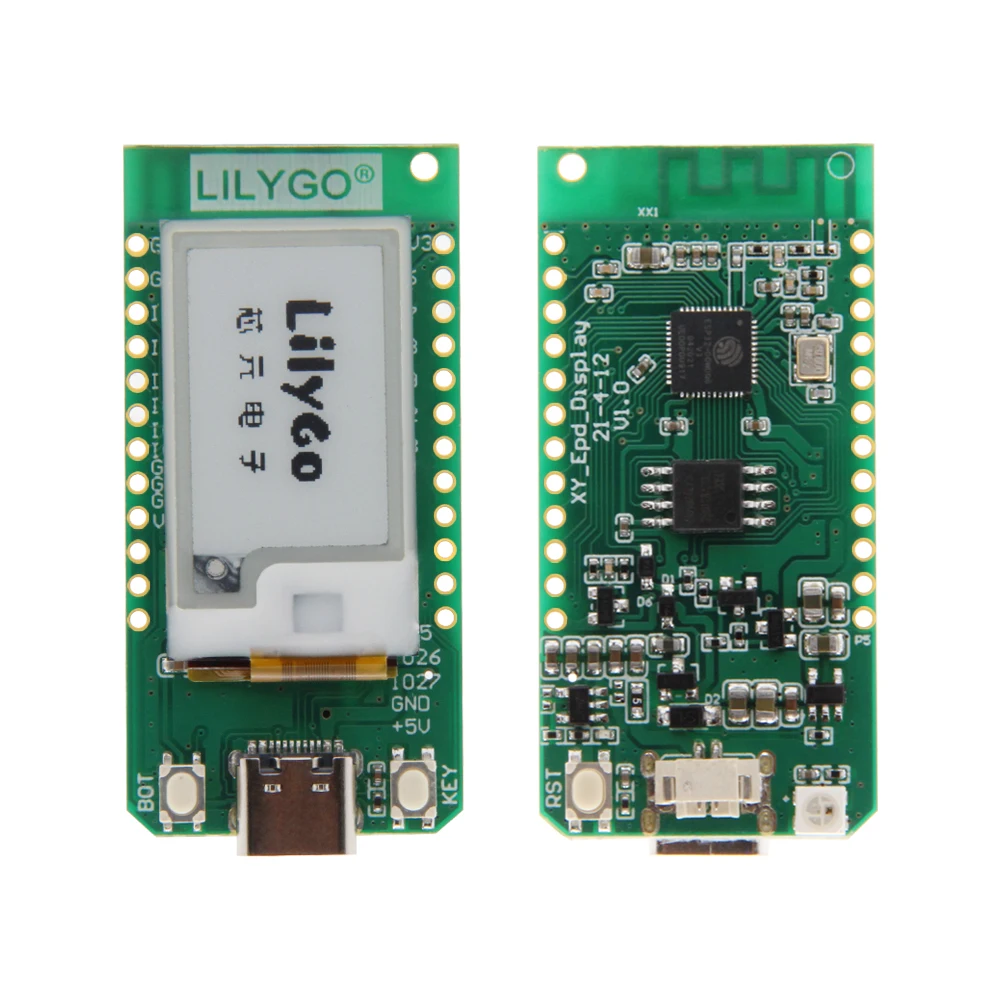

LILYGO T-Dispay E-paper 1,02 дюйма, адаптируется к T-U2T USB к TTL автоматическому загрузчику

Если вы покупаете этот товар в первый раз, рекомендуется купить комплект электронной бумаги с t-дисплеем, содержащий T-U2T USB в TTL

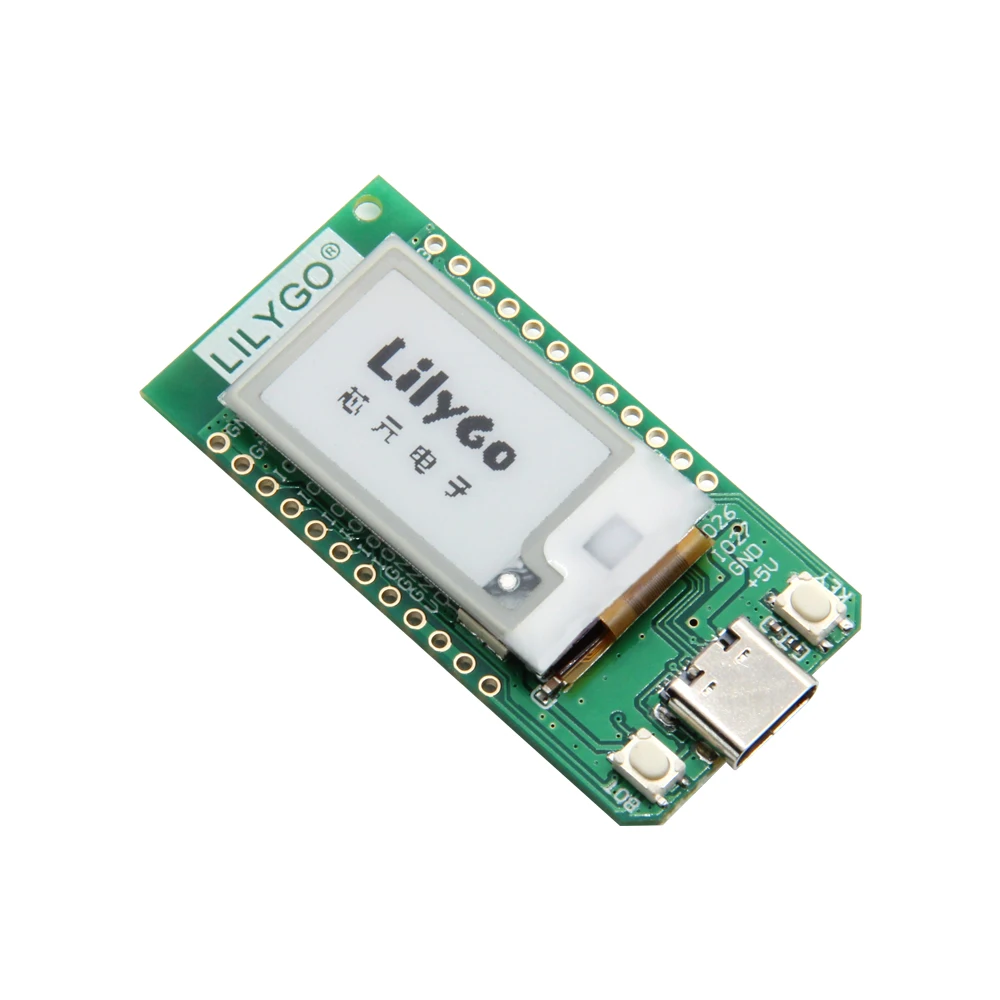

LILYGO T-дисплей электронной бумаги

Это версия «brother version» от версии T-display TFT на основе структуры размеров версии TFT,

Измените 1,14 дюймовый TFT дисплей на 1,02 дюймовый e-paper дисплей,

Добавление отверстий для позиционирования печатных плат, 3535 RGB и гнезда антенны IPEX, цвет PCB LILYGO выбран ярко-зеленый PCB с черно-белым экраном чернил в первый раз, что делает общее видение более удобным.

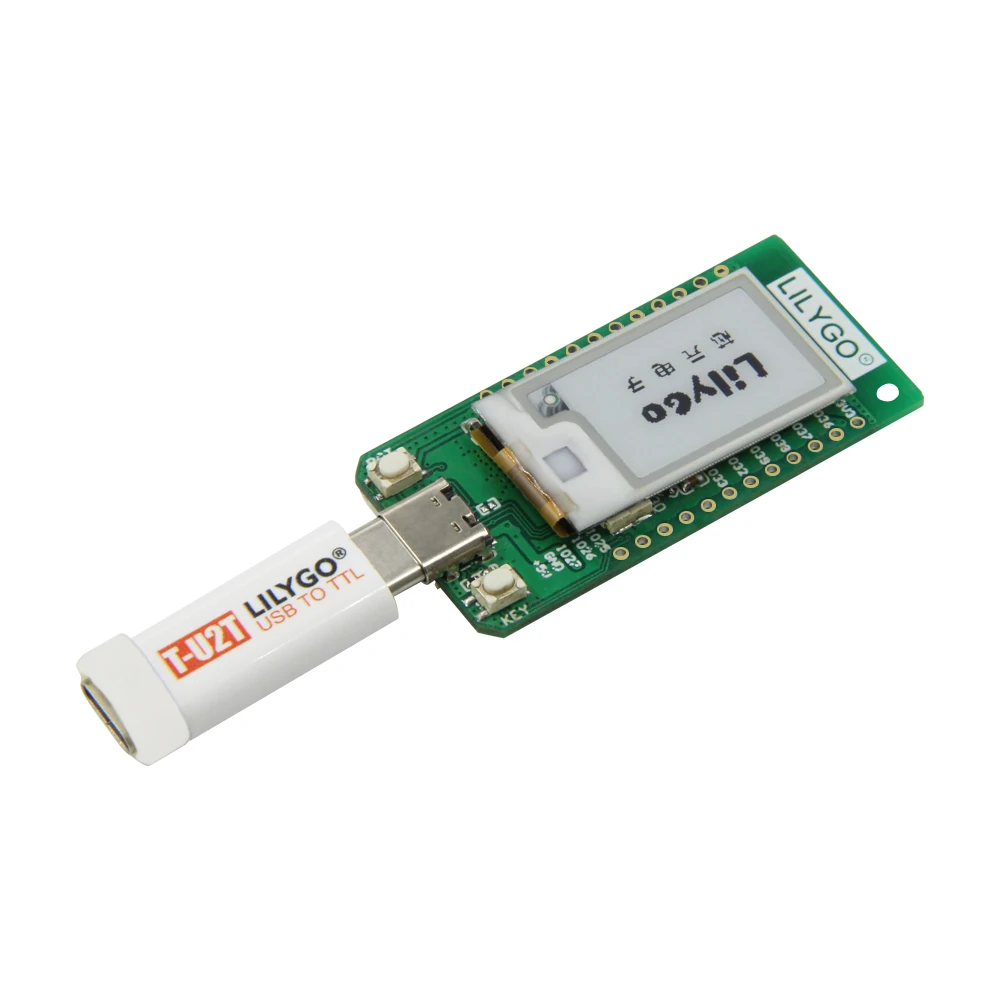

Это также продукт, совместимый с T-U2T автоматическим загрузчиком,

Мы будем совместимы с T-U2T автоматическим загрузчиком на новой версии продукта, то есть, когда у вас есть T-U2T автоматический загрузчик, он будет поддерживать материнскую плату, которая требует функции USB в TTL.

LILYGO T-displaE-paper pАрматуры;

-Разрешение электронной бумаги 1,02 дюймов: 128X80

-ESP32-D0WDQ6-V3

-4 Мб флэш-памяти

-Чип заряда и разрядки аккумулятора TP4054

-Пользовательская Кнопка X2

-Кнопка RST

-USB Type-c для T-U2T

-Антенна IPX base

-3535 RGB

-Jst 2pin 1,25 мм разъем батареи

-Низкое энергопотребление (потребление энергии сна составляет около 15uA)

Варианты Применения

-Этикетка полки

-Значок

-Сделай Сам

-Стебель

-IOT терминальное оборудование

Githublink:

//github.com/Xinyuan-LilyGO/LilyGo-T5-Epaper-Series

Как начать T-Display Epaper:

//youtu.be/90bbuKY3kzc

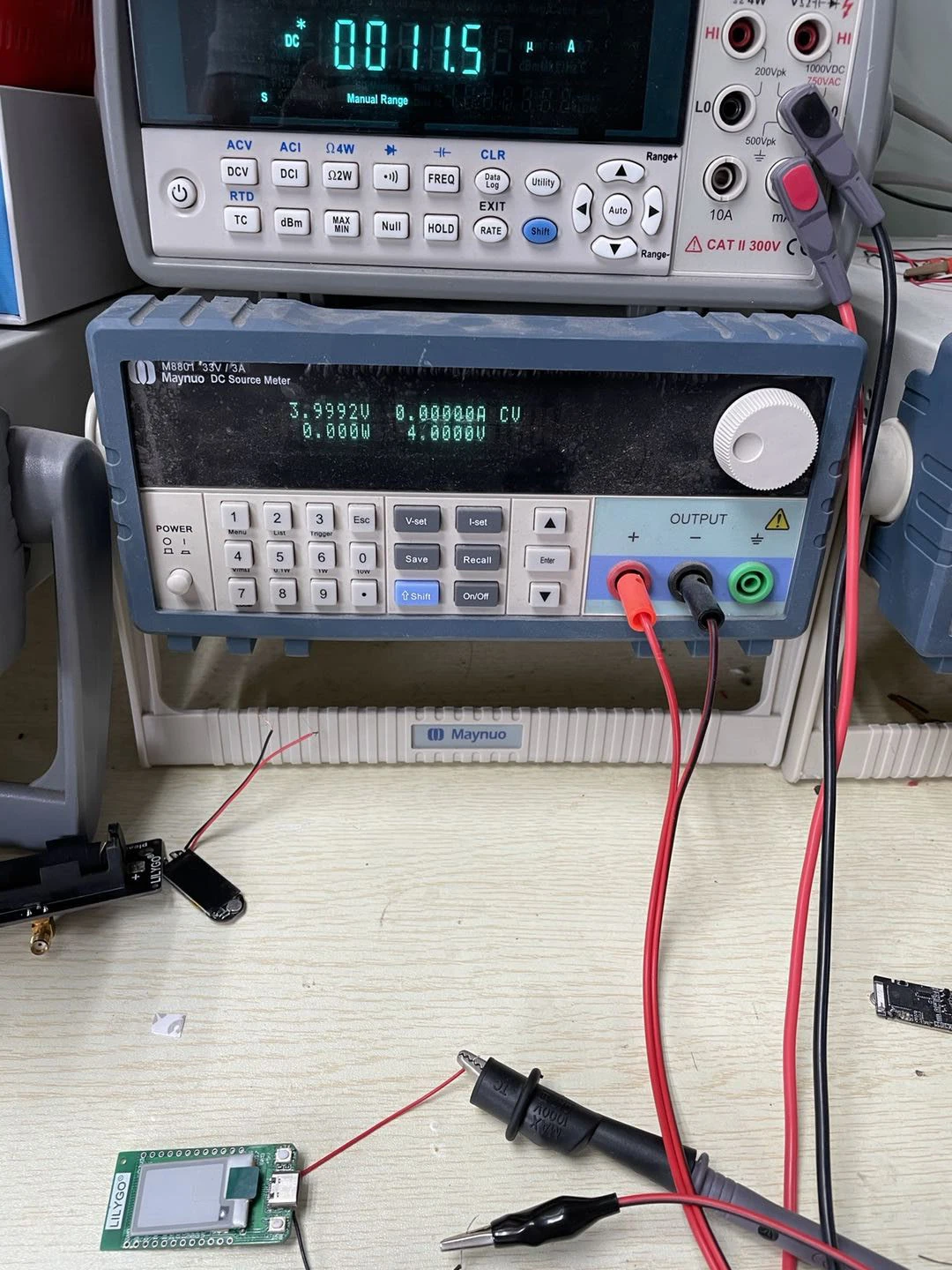

Энергопотребление

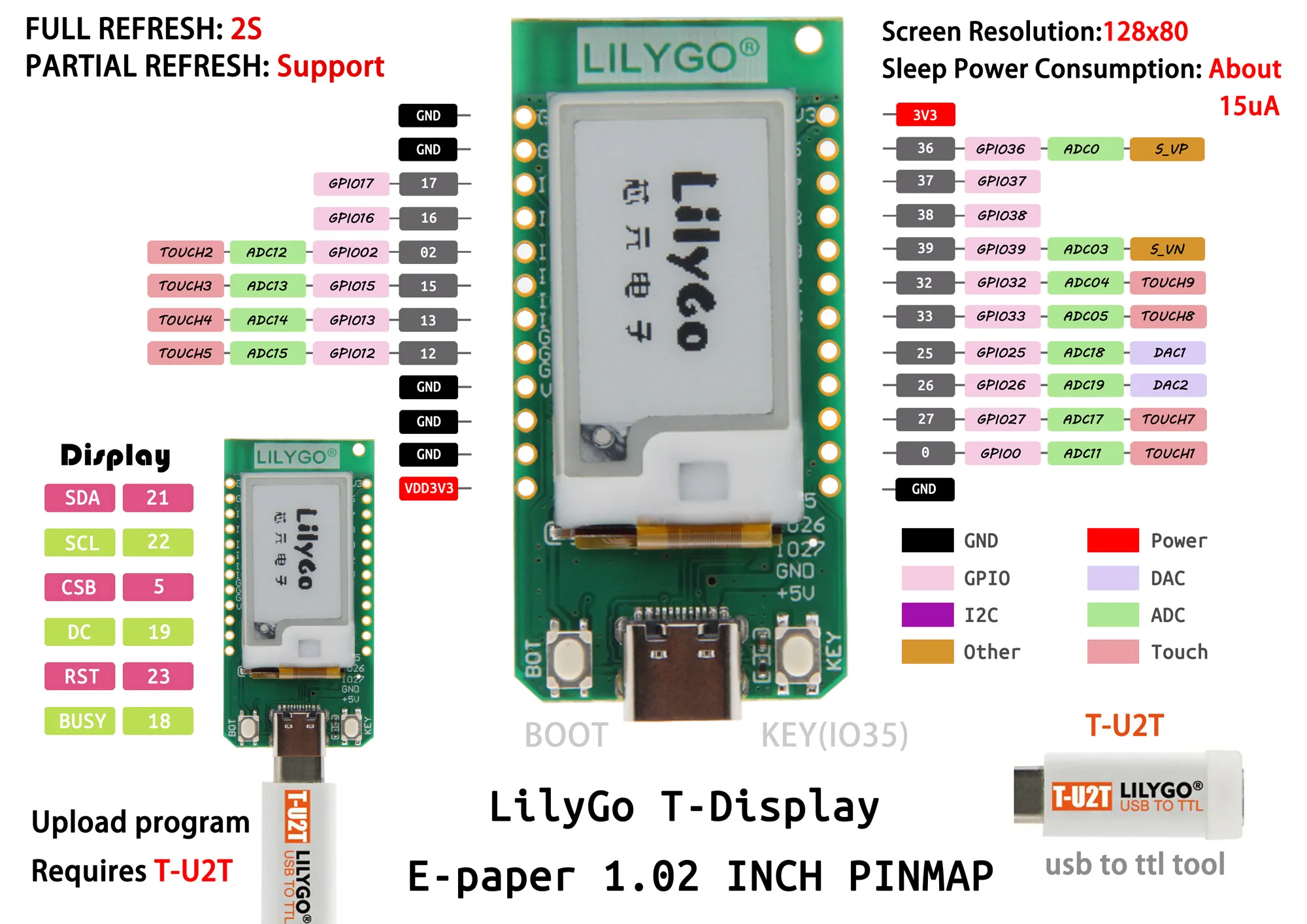

Схема расположения выводов

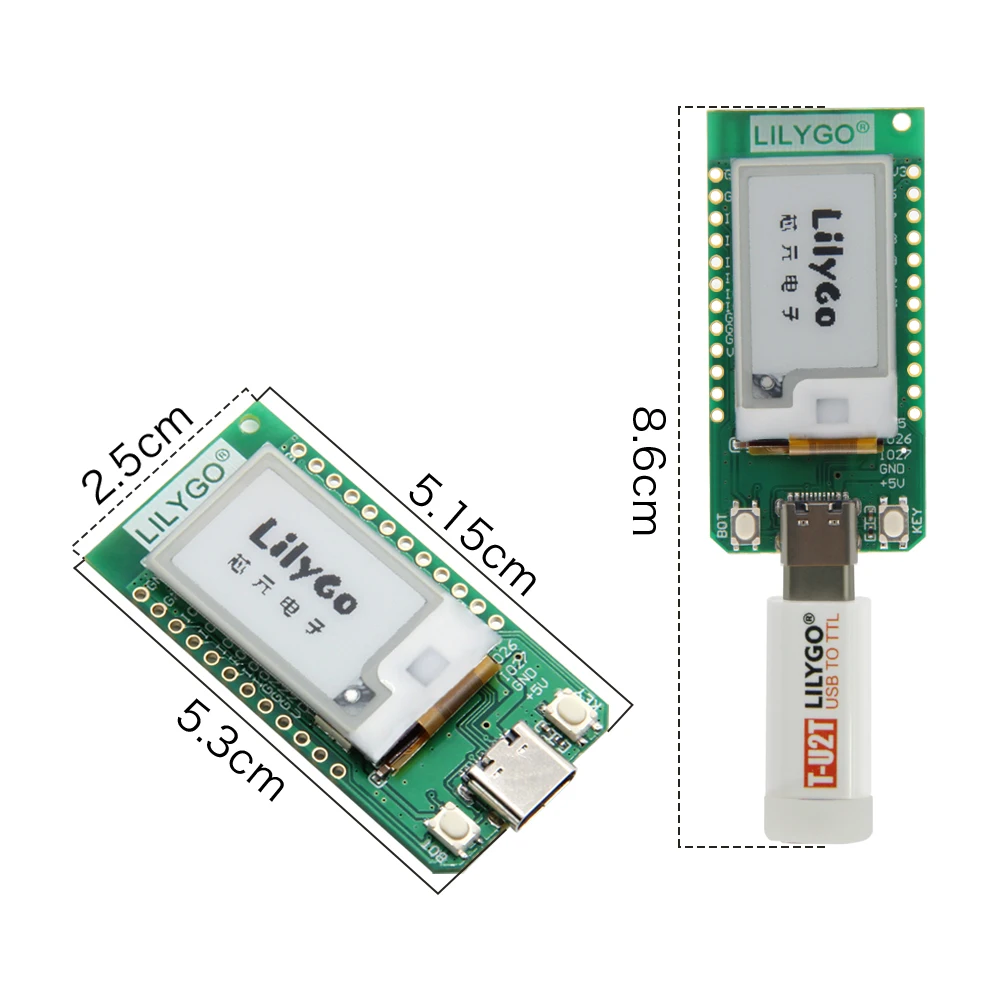

Таблица размеров

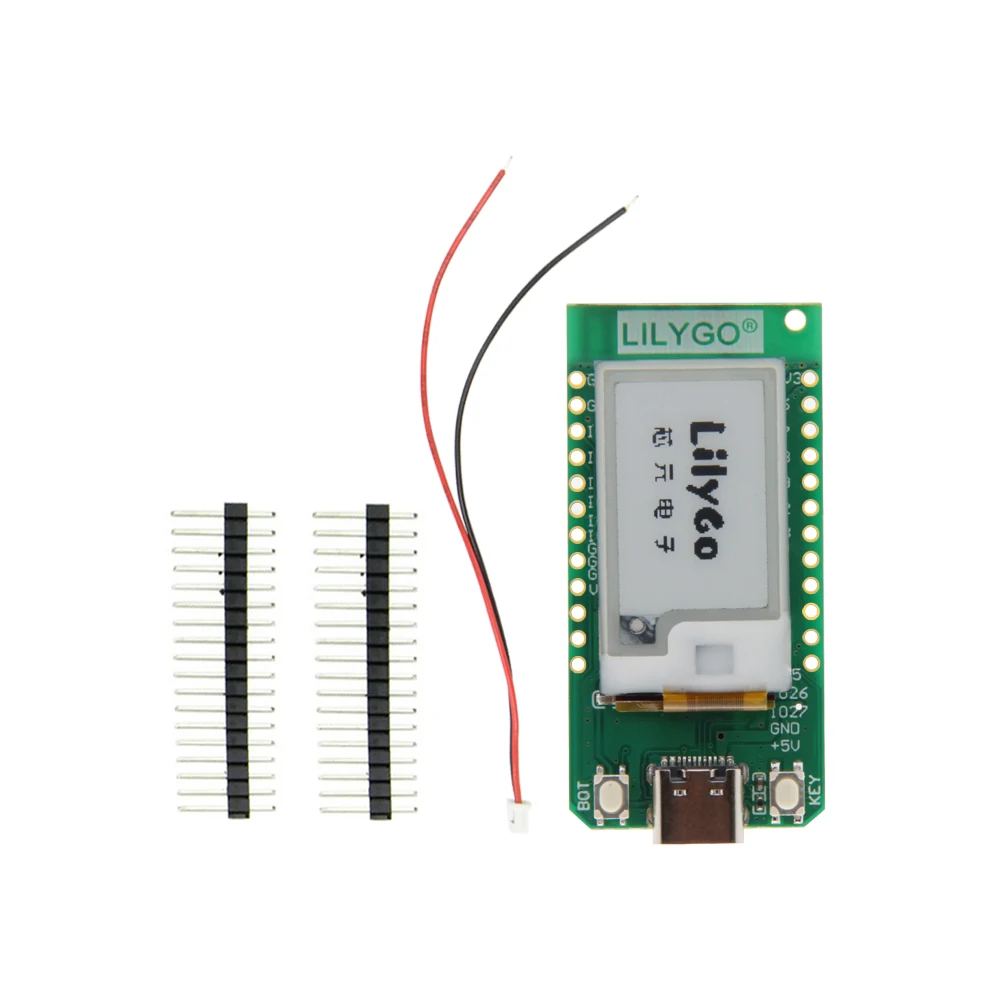

Список доставки

T-display E-paperВарианты

1 х T-display E-paper

2 X Pin

1 х кабель для аккумулятора

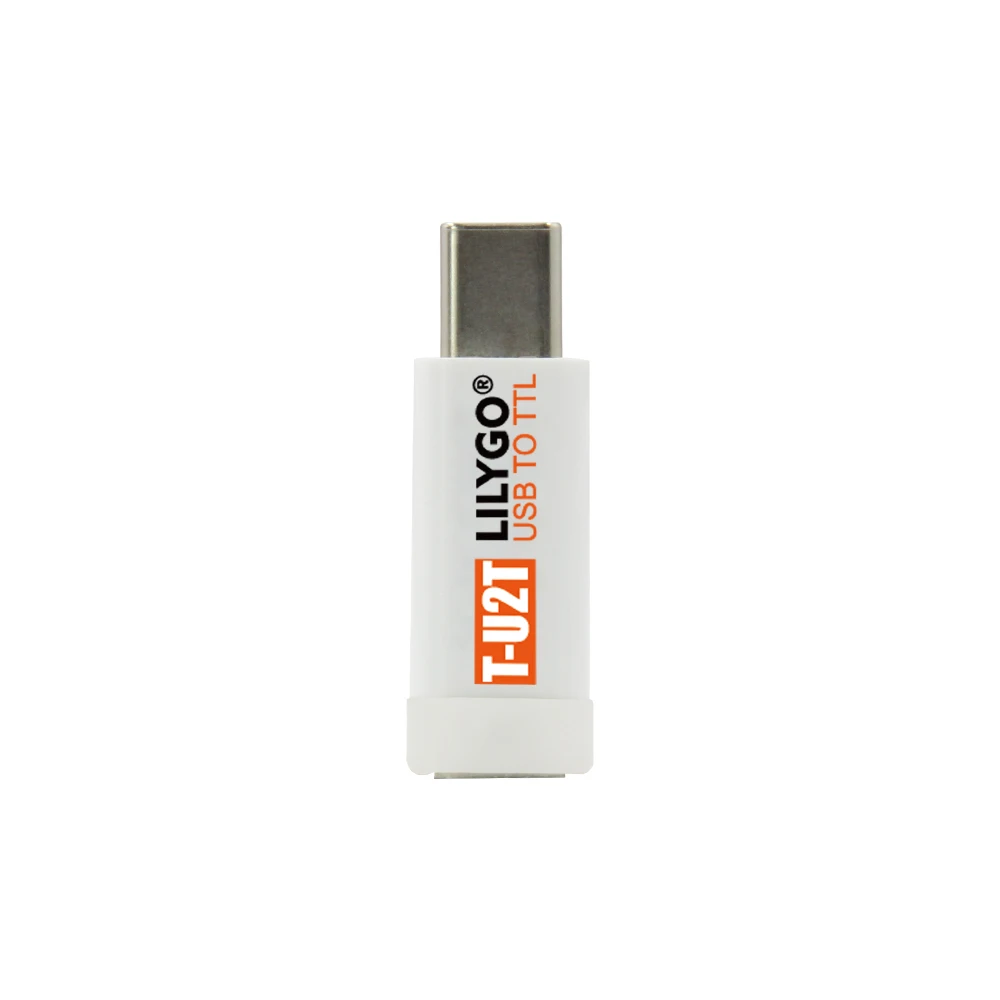

T- U2T USB to TTL варианты

1 XT- U2T USB to TTL

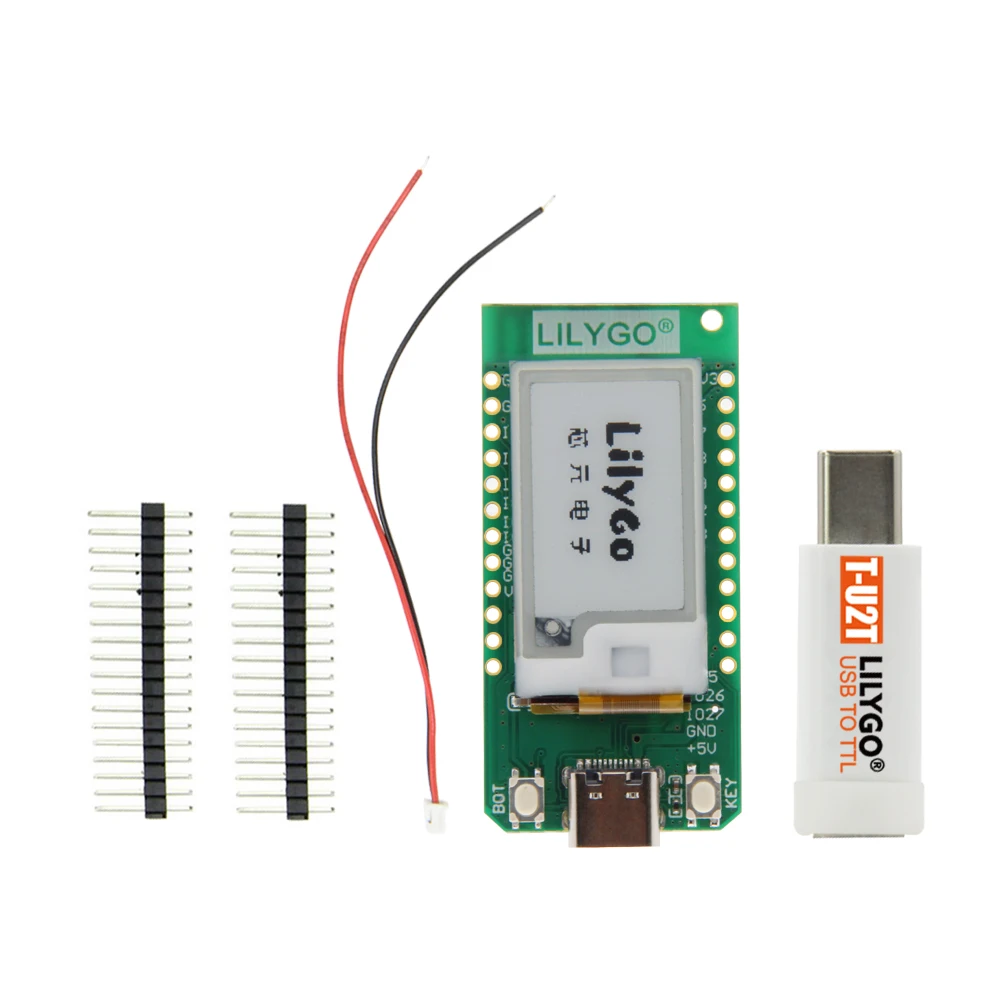

T-display электронная бумага набор вариантов

1 х T-display E-paper

2 X Pin

1 х кабель для аккумулятора

1 X USB T- U2T для TTL
