1.Краткое описание:

Модуль HD-K8SeriesЭто efficientISMFrequency band RFLoraSpread spectrum chip, предоставляет выбор нескольких каналов. Модуль может модифицировать скорость последовательного порта онлайн, передающую мощность, частоту RF и другие параметры.Модуль может прозрачно передавать данные любого размера, и пользователям не нужно писать сложные настройки и процедуры передачи. МодульныйОбеспечивает несколько интерфейсовПоддержка широкогоДиапазонУправление напряжением,Дальняя передача;Предоставляет богатые и удобные настройки программирования программного обеспечения, он имеет широкий спектр приложений.

2. Изображение продукта и размер внешнего вида

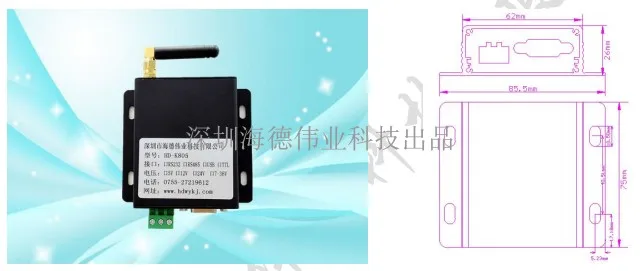

Рисунок 1. Изображение продукта и размерный рисунок

3. Функциональные особенности:

Режим связи модуля (беспроводное последовательное устройство связи) Прозрачная передача данных; Нет необходимости в любом согласии, его можно заменить directlyRS232/rs485применение проводного соединения на основе Интернета, экономя стоимость проводки. ПоддержкаШирокий диапазон питанияУзор.

4. Индекс производительности:

HD-K8Индекс производительности

Расстояние передачи:

Расстояние открытого обзора3000 риса (0,8Кбит/с, +20ДБм)

Возможности проникновения:

Вертикальное проникновение10Напольная плита(0,8Кбит/с, +20ДБм)

Рабочая частота:

UseISMFree channel410-460MHz,Customizable315Mhz,868MHz или915 МГц

Передающая Мощность:

100 мВт (7Уровень регулируется, 3dBStepping, больше энергии консультации обслуживания клиентов)

UARTInterface:

Несколько вариантов скорости (Топ support115200bps, подгонянная более высокая скорость)

Высокая чувствительность:

-Высокая чувствительность 132dBm @ 810bpsUltra,ЛораРежим модуляции

Диапазон напряжения:

DC5-30V, Рабочий диапазон рабочего напряжения может быть изменен

Потребление тока:

1.2.. 5МА (получение),12.0ма (запуск)

Рабочая температура:

-40 ℃-80℃

Продукт корпуса:

100Мм X86Мм X26Мм(Включая основание антенны и терминал)

5. Обзор приложения:

LСчитывание беспроводного счетчика: счетчик ватт-часов, счетчик воды, газовый счетчик и т. д.

LУправление пандусом транспортного средства, монитор

LАвтоматизация и безопасность строительного района, контроль доступа, подкачки ячеек

LБеспроводная этикетка, идентификация, не Контактная смарт-карта

LБеспроводной датчик Интернета вещей, мониторинг окружающей среды, интеллектуальное сельское хозяйство

LPLCWireless мониторинг, отладка

L промышленностьАвтоматическое получение данных

LПромышленный и электрический пульт дистанционного управления, telemetering, беспроводнойRS232/485 сбор данных

6.Описание интерфейса:

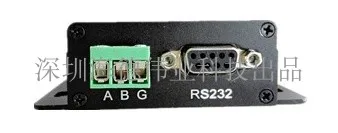

Интерфейс передачи данных:

Схема определения штифта

HD-K8МодульнаяМожет обеспечить стандарт 485, RS232, TTL, usb2.0интерфейс (Выберите один), Конкретное определение следующее:

HD-K8 RS485Определение штифта

Штырь

Определение

Направление

Объяснение

1.

A

RS485 A

2.

B

RS485 B

3.

GND

Земля

ПитаниеЗемля, Заземление пользователей

HD-K8 RS232(DB9Female head/pass)Определение штифта

Штырь

Определение

Направление

Объяснение

2.

TXD

Выход

RS232Выходной порт,Подключение к входному терминалу пользовательского оборудования

3.

RXD

Вход

RS232Входной порт,Подключен к выходному терминалу пользовательского оборудования

5

GND

Земля

ПитаниеЗемля, Заземление пользователей

HD-K805Определение штифта

Примечания:Поддержка интерфейса usb2.0. 10, linux, Android и другие системы.

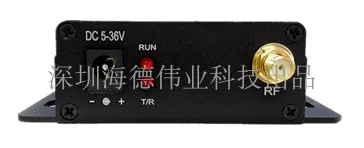

Световой светильник:

RUNThe лампа-это ходовая лампа, всегда работающая на работе; T/RIt-это индикатор состояния передачи и приема данных, светильник мигает при наличии данных.

7. Электрические характеристики:

HD-K8Технический индекс

Рабочая частота

410 МГц до 460 МГц (1KHzStepping)

Режим модуляции

Lora/CSS

Частотный интервал

125 кГц,2.50 кГц, 500 кГц

Передающая Мощность

100 МВт (7Уровень регулируется, 3dBStepping,Индивидуальная Высокая мощность)

Чувствительность приема

-132dBm @0.8bps

Скорость воздуха

0,2 k-18Кбит/с

Скорость интерфейса

1..2.Кбит/с-115,2 кбит/с

Серийный портШколаТесты

8E1/8N1/8O1

ПолучитьБуфер

512КБайт

Рабочая влажность

10% ~ 90% (без конденсации)

Рабочая температура

-40 ℃ - 80℃

Источника питанияПитание

Постоянный ток5-30 в(± 50мв пульсация),БанкаВыберитеПостоянный ток5 В/12 В/24 В/30V

Ток выбросов

≦ 100 мА @ 12.0 МВт

Ток приема

≦15Ма

Расстояние передачи

Расстояние открытого обзора3000 риса (0,8Кбит/с, +17ДБм)

Линейка дюймов

100Мм X85,5Мм X26Мм

Беспроводной модуль на least2More чем один человек может работать, выше указана цена за единицу без налога!

Если требуется больше энергии, пожалуйста, свяжитесь со службой поддержки клиентов!

Для получения более подробной информации, пожалуйста, обратитесь к руководству пользователя или свяжитесь с нашей компанией!

Список поставки (стандартная конфигурация): один модуль, адаптер питания (приобретайте отдельно) антенна, клеммы и другие аксессуары.
