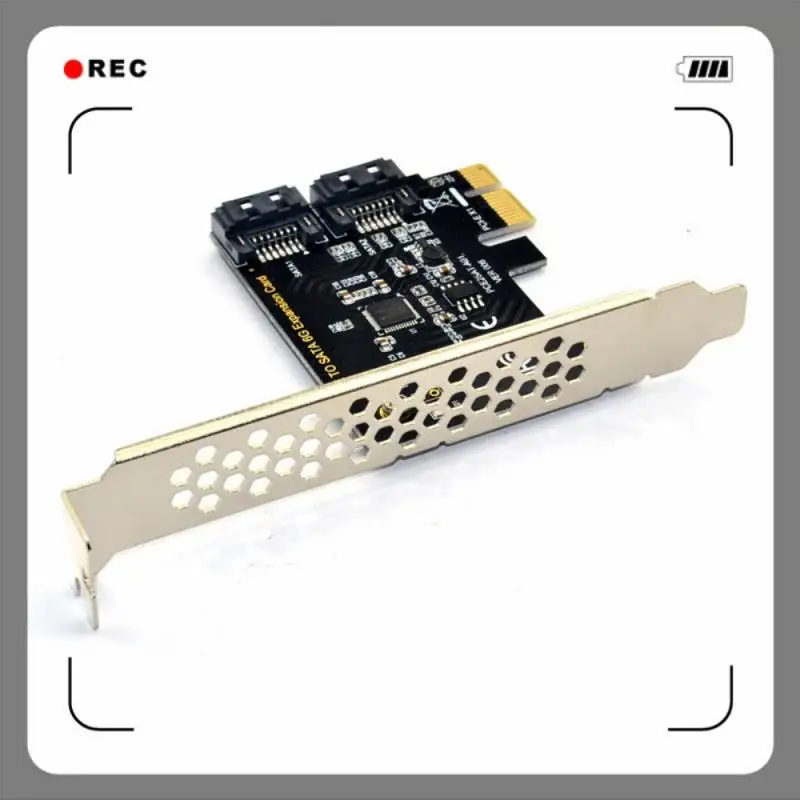

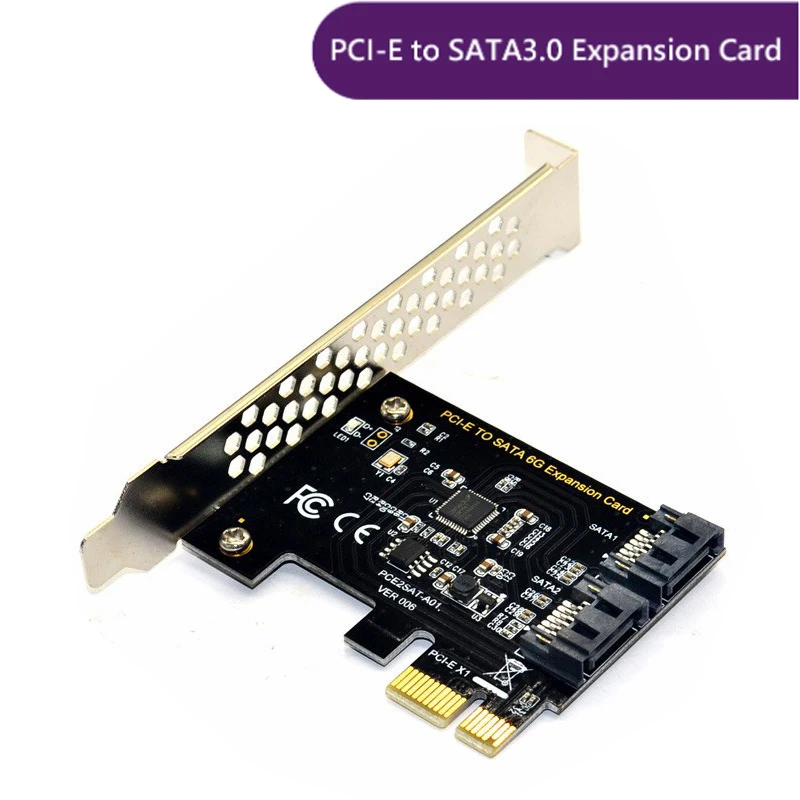

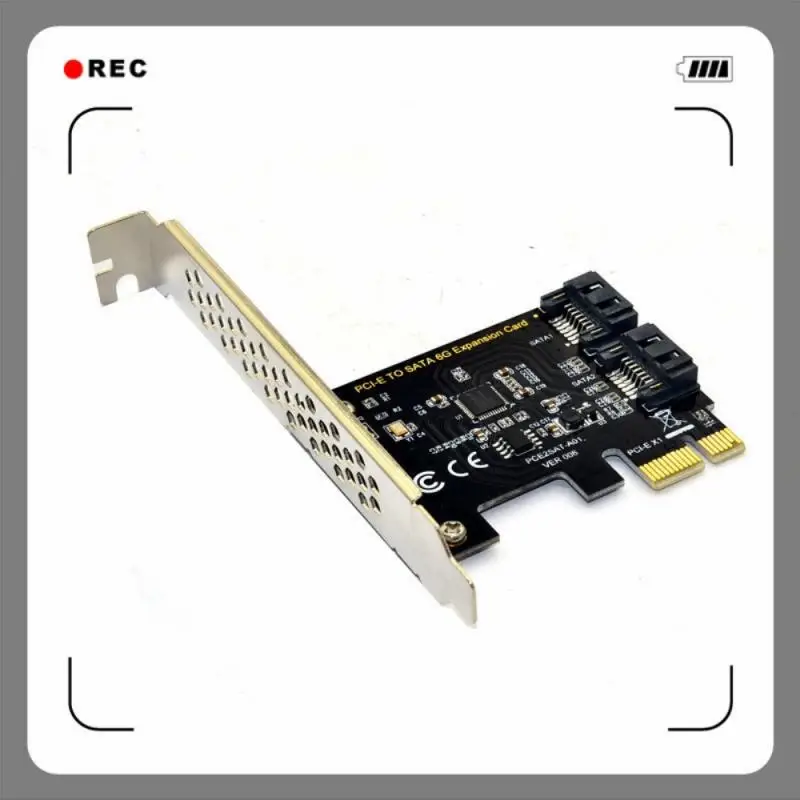

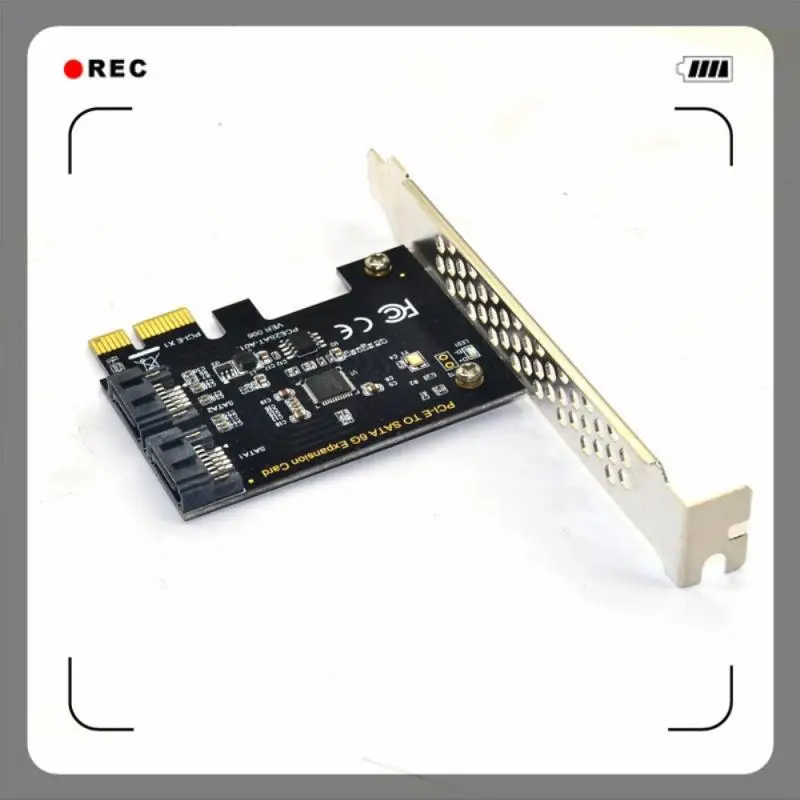

Адаптер SATA PCI-E 2 порта 3 0 на PCIe X1 X16 карта расширения PCI-e PCI Express конвертер

Адаптер SATA PCI-E 2 порта 3 0 на PCIe X1 X16 карта расширения PCI-e PCI Express конвертер

Описание:

Введение продукта:

Благодаря популяризации USB3.0, USB3.0 для SATA3.0 патч-корд принимает USB3.0 высокая скорость передачи данных, совместимый с 2,0 интерфейс, и может быть непосредственно подключенный к 2,5-дюймовый ноутбук жесткий диск с интерфейсом SATA, так что ваш жесткий диск ноутбука сразу станет высокоскоростным мобильным жестким диском USB3.0. Обычные приложения могут быть подключены только к интерфейсу USB3.0. Если некоторые жесткие диски высокой мощности не работают, Пожалуйста, подключите к независимому источнику питания для работы, чтобы мы могли наслаждаться удобной передачей данных.

Характеристики продукта:

Соответствует спецификации Serial ATA 3,0, обратная совместимость SATA2.0 SATA1.0

Соответствует спецификации PCI-Express v2.0, обратная совместимость PCI-express v1.0.

Поддержка скорости передачи данных 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с

Поддержка Gen1i, gen1x, gen2i, gen2m, gen2x и gen3i

Поддержка двух SATA

Поддержка режима AHCI1.0 и режима IDE

Поддерживается собственная командная очередь (NCQ)

Поддержка FIS на основе переключателя мультипликатора порта или переключения команд

Поддерживает горячую вилку и горячую вилку

Совместимые жесткие диски SATA6G, 3G и 1,5G

Системные требования:

Есть доступный разъем PCI Express X1, который также поддерживает PCI-E X2 X4 X8 X16

Операционная система: Windows 10/8/7(32/64 бит)/Vista(32/64 бит)/XP/2003/2008/linux

Файлы драйвера продукта:

1. CD:... драйвер \ satacard \ asm1061, а затем выберите соответствующую папку в соответствии с системой

Адаптер PCIE to SATA3.0 используется следующим образом:

I. Условия подключения и решения системного диска и адаптера PCIE к SATA3.0:

1. Интерфейс SATA от PCIE до SATA3.0-это Режим AHCI. Если вы хотите вставить системный диск на нашу карту, посылка заключается в том, что ваш системный диск должен быть установлен в режиме AHCI при установке системы на материнскую плату, в противном случае, система не может быть запущена через нашу карту адаптера.

2. Если установлено, что система установки интерфейса SATA с системным диском, вставленным в материнскую плату, является режимом AHCI, вы можете непосредственно вставить жесткий диск в нашу карту, затем введите BIOS материнской платы, чтобы установить системный диск в качестве первой загрузки.

3. Два вышеуказанных условия выполнены. Если он все еще не может быть запущен или перезапущен повторно, это может быть вызвано столкновением между интерфейсом жесткого диска материнской платы и нашей адаптерной картой. Решение заключается в том, чтобы войти в BIOS материнской платы и установить вариант интерфейса жесткого диска материнской платы для отключения. Сохраните перезапуск перед запуском системы.

II. Условия подключения и решения обычного диска и PCIE к SATA3.0:

1. Когда системный диск вставляется на материнскую плату и Обычный диск вставляется на карту PCIE-to-SATA3.0, необходимо только Определить информацию о адаптерной карте и обычной модели диска при запуске.

2. Если 1 Условие удерживает, система все еще не может быть запущена, затем, чтобы войти в BIOS материнской платы, установите системный диск в качестве первой загрузки.

III. Соединение между систом

Характеристики:

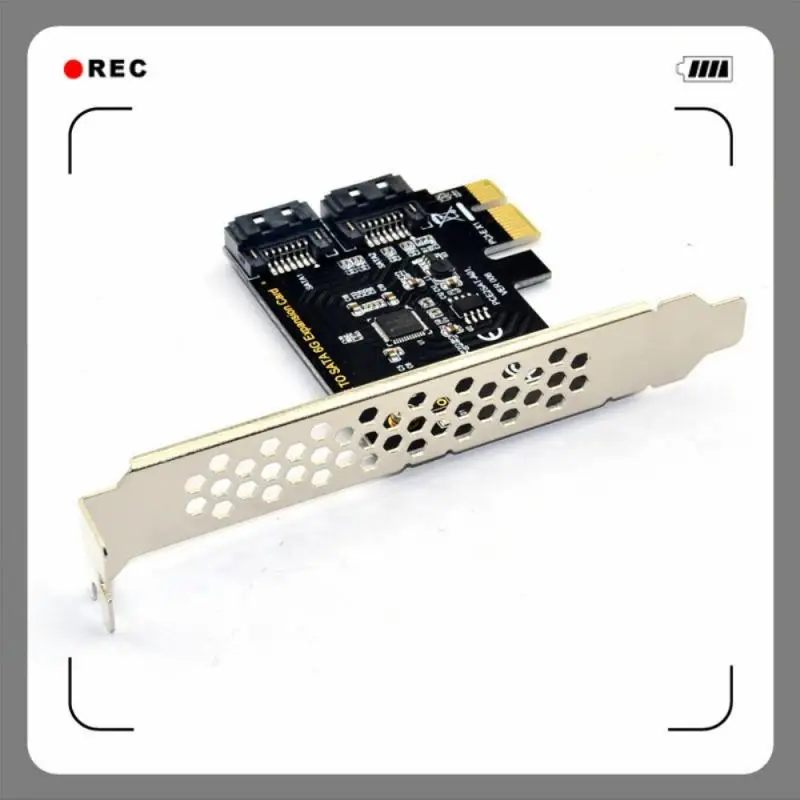

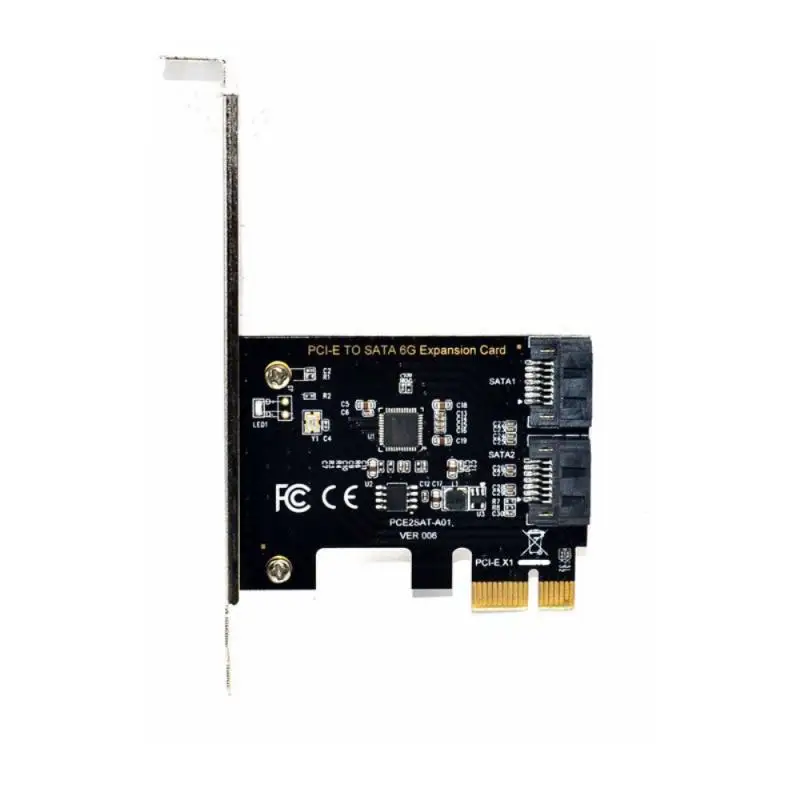

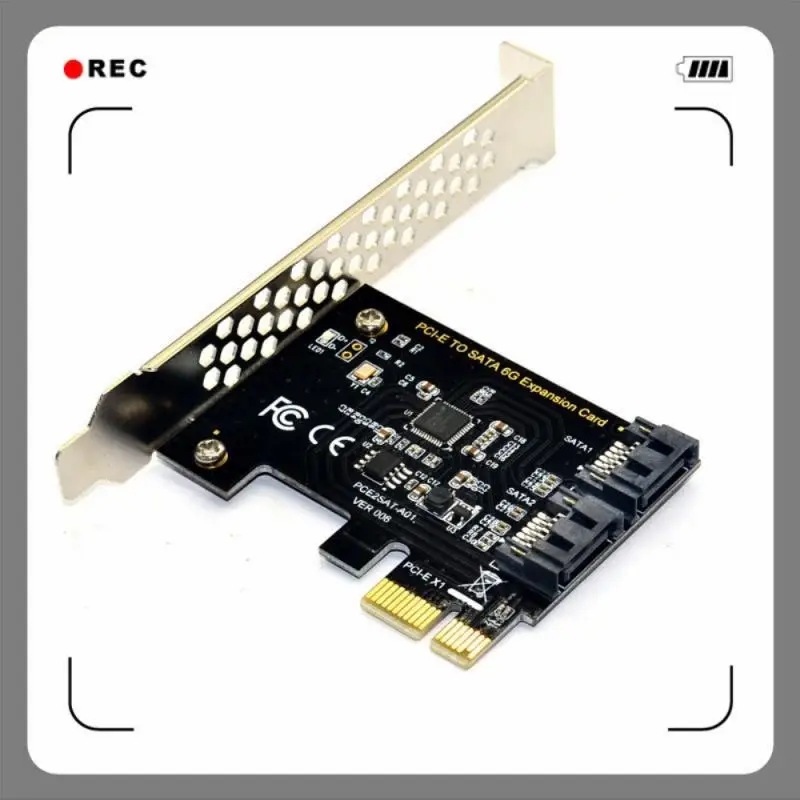

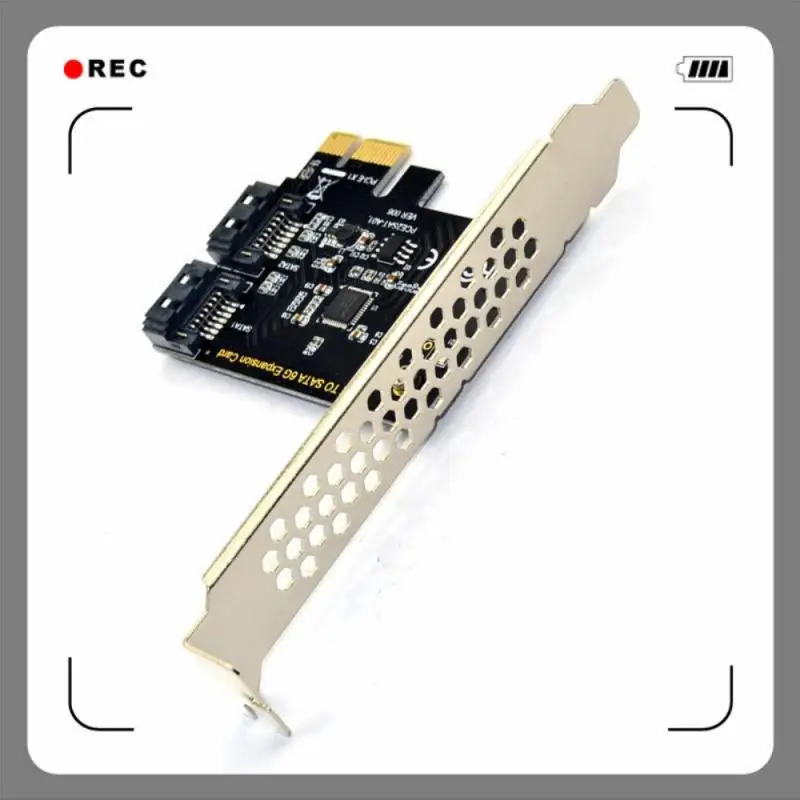

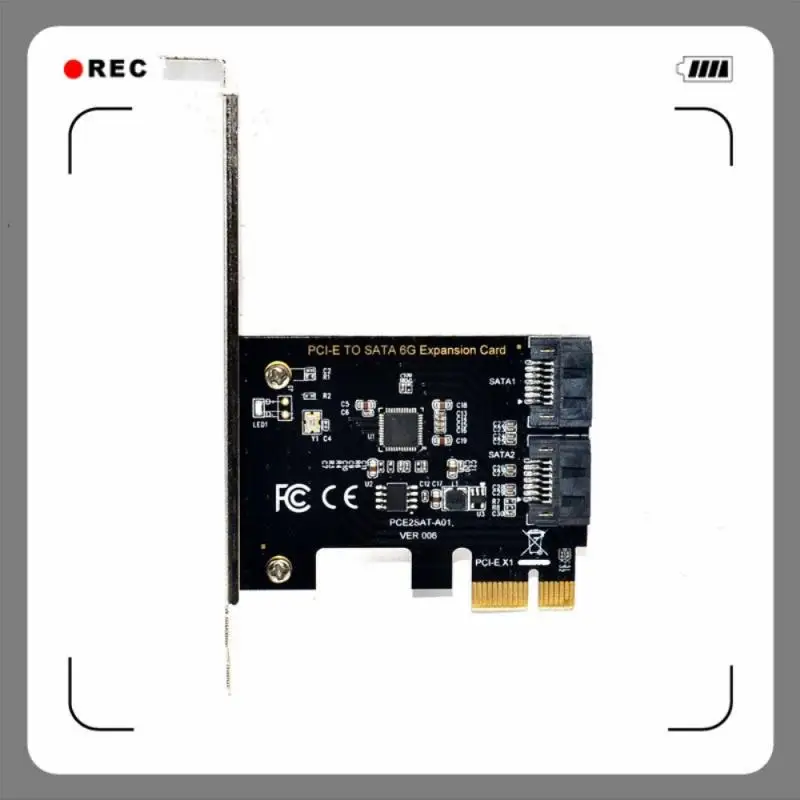

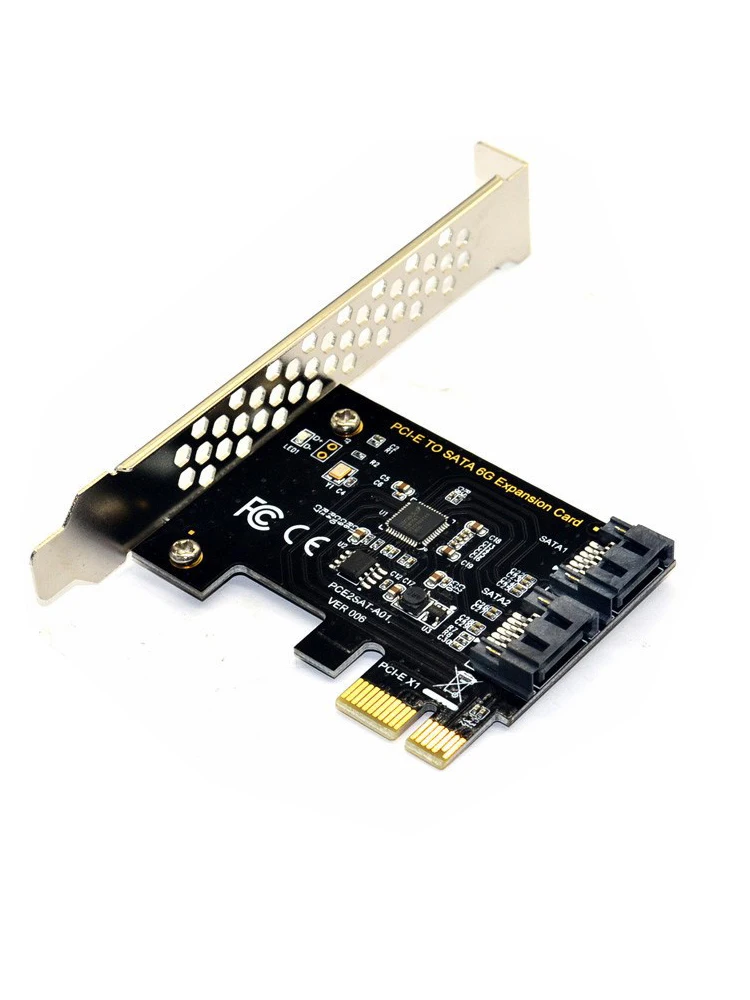

Название продукта: карта расширения SATA3.0 PCI-E

Тип товара: PCE2SAT-A01

Принять главный контроль: ASMedia ASM1061

Посылка: электростатический мешок

Поддержка интерфейса: USB3.0 для SATA 22PIN

Система поддержки: WinXP/Vista/Win7/Win8 32-бит/64-бит LINUX

Интерфейс шины: разъем PCI-Express x1

Интерфейс расширения: 2 интерфейса SATA3.0

Посылка включает в себя:

Карта расширения SATA3.0 * 1
