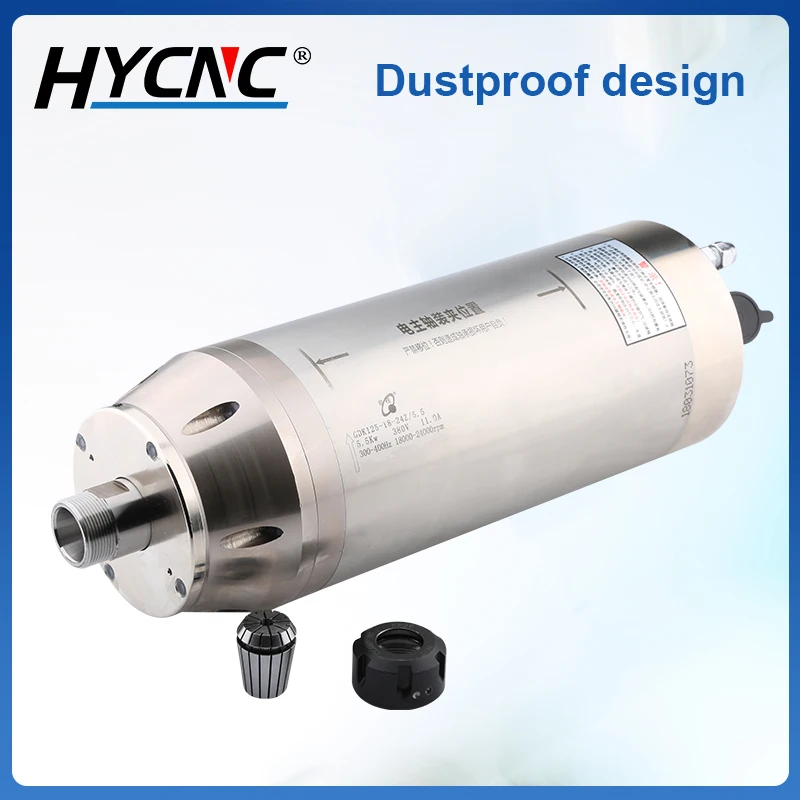

HQD 125 кВт Шпиндельный двигатель 380 мм в ER25 патрон с водяным охлаждением шпиндель

HQD 125 кВт Шпиндельный двигатель 380 мм в ER25 патрон с водяным охлаждением шпиндель

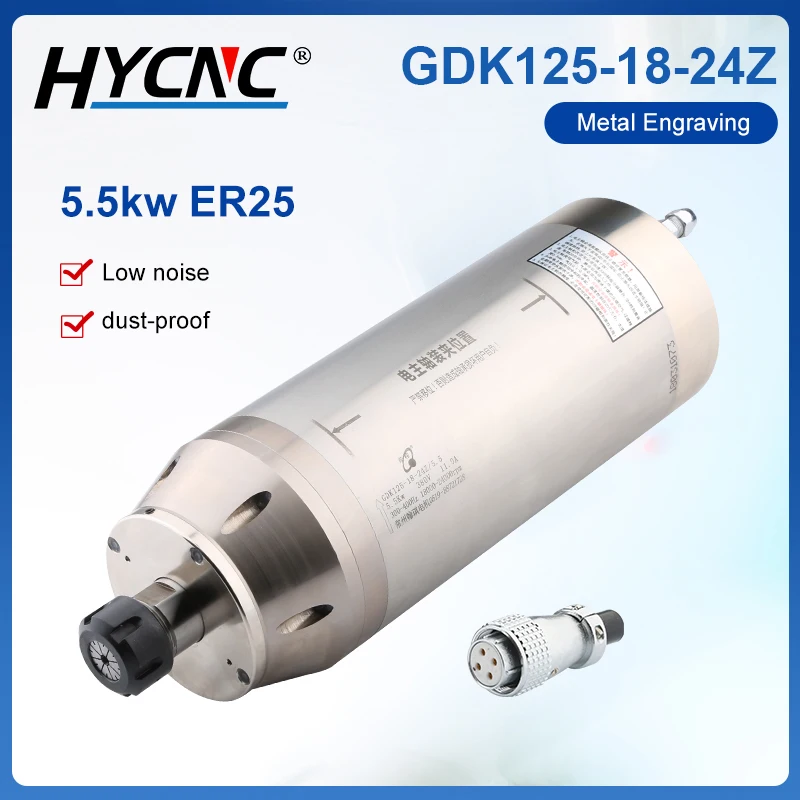

HQD ЧПУ шпиндель мотора 5.5kw 380V ER25 патрон шпинделя токарного станка с высоким крутящим моментом, фрезерный станок с ЧПУ металлического размалывания производство Китай прессформы дизельный двигатель с водяным охлаждением

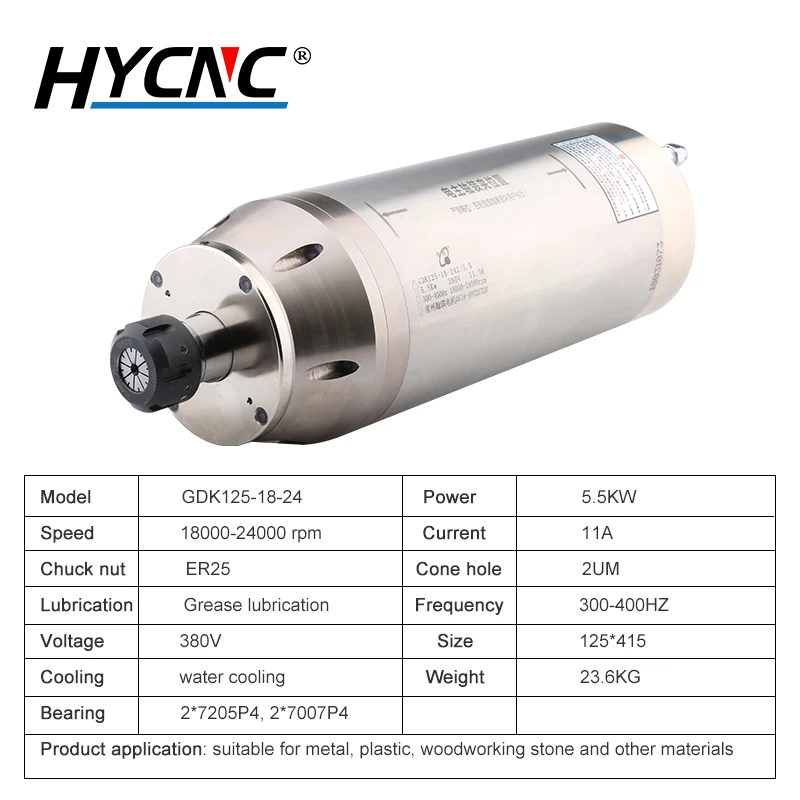

Модель: GDK125-18-24Z / 5 кВт

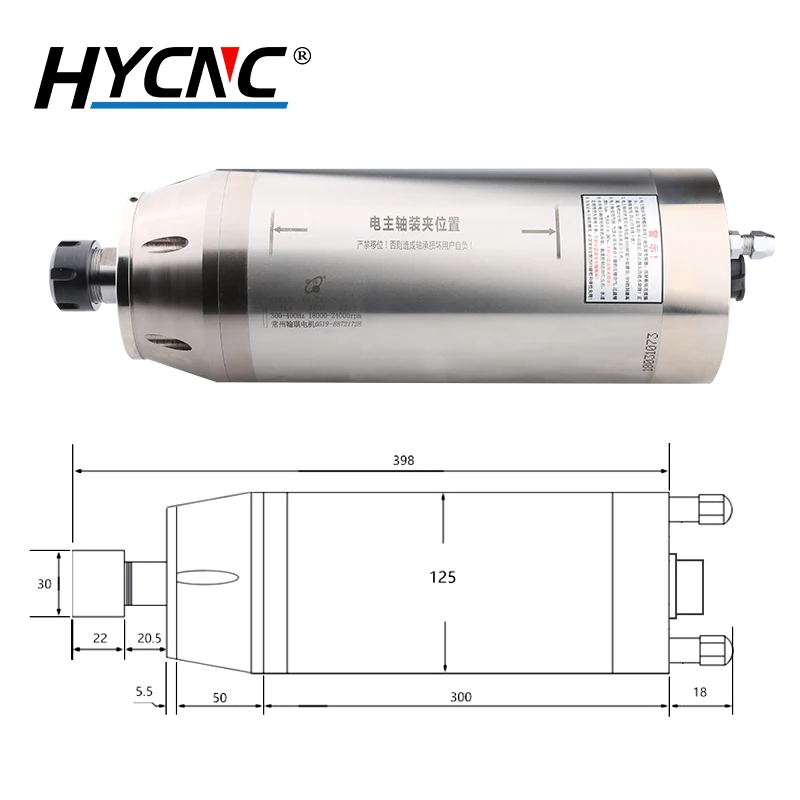

Размер: 125x415 мм (диаметр корпуса: 125 мм x Длина: 415 мм)
Режим регулирования скорости: трехфазный выходной инвертор может изменить скорость вращения шпинделя путем изменения частоты инвертора.
Метод охлаждения: водяное охлаждение

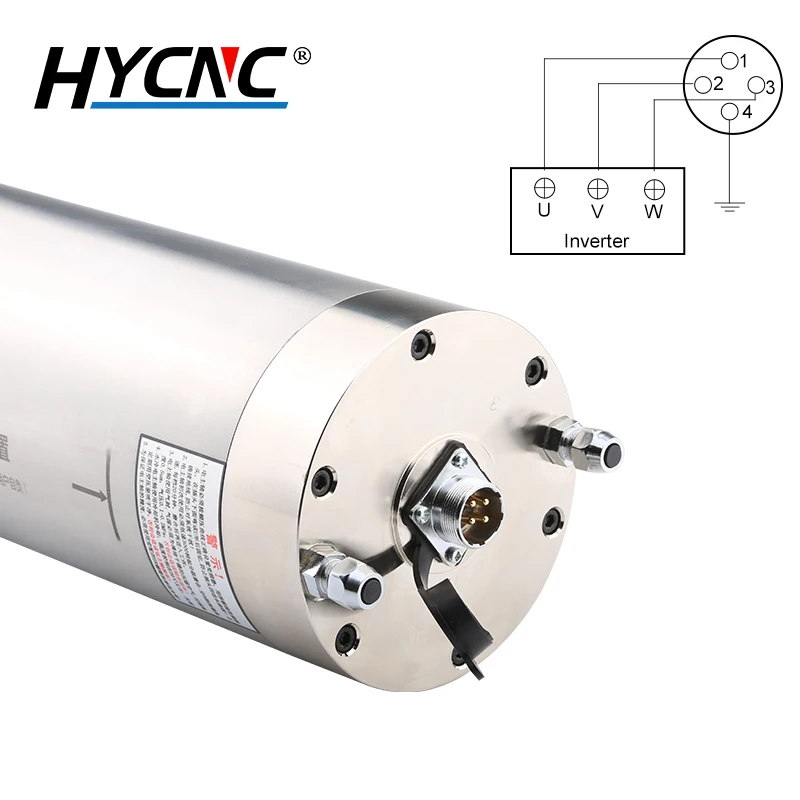

Мощность интерфейс: дополнительный 4-контактный водонепроницаемый воздушный штекер. К инвертору были подключены воздушные пробки с маркировкой «1», «2», «3», «4», «1», «2», «3» (U, V, W) и 4 были подключены к инвертерному оборудованию заземлены.
Мощность: 5 кВт
Напряжение: 380 В
Ток: 11A
Частота: 300-400 Гц
Скорость: 18000-24000 об/мин
Конусное отверстие: 2 мкм
Диаметр (мм): 125
4 Полностью герметичные Угловые контактные керамические подшипники
Патрон: ER25
Диаметр зажимного инструмента: 13 мм, 12,7 мм, 12 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,5 мм, 6,35 мм, 6 мм, 5,5 мм, 5 мм, 4,5 мм, 4 мм, 3,5 мм, 3,175 мм, 3 мм, 2,5 мм, 2 мм, 1,5 мм, 1 мм для подавления массовых беспорядков (стандартный 6 мм)
Патрон ER25 с водяным охлаждением
Смазка для смазки

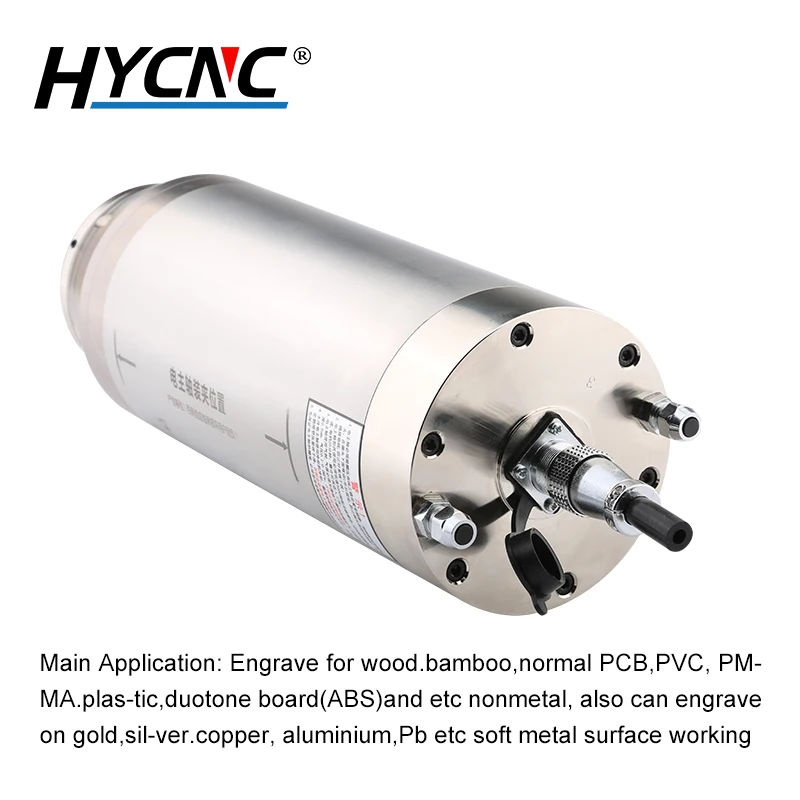

Основное использование: резьба по дереву, бамбуку, обычной печатной плате, ПВХ, ПММА, пластику, двухцветную доску (АБС) и другие неметаллы, И также могут быть вырезаны на мягких металлических поверхностях, таких как золото, серебро, медь, алюминий, Pb и т. д.

● Рабочая температура шпинделя обычно составляет-10 ~ 40.
● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

P4 Полностью герметичные Угловые контактные керамические подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.
Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм
1. Наш главный вал использует 4 подшипника.
2. Подшипники устойчивы к высокой температуре и низкой температуре
3. Керамические шариковые подшипники имеют низкое трение, низкий уровень шума и длительный срок службы.

● Когда двигатель шпинделя HQD CNC хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель токарного станка и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.
● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя HQD CNC Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю токарного станка.
● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпиндельном моторе с ЧПУ HQD, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.

● Шпиндель токарного станка с водяным охлаждением должен использоваться вместе с водяным насосом. В противном случае шпиндель быстро сломается.
● Двигатель шпинделя переменного тока должен использоваться вместе с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием, пожалуйста, установите параметры инвертора, подходящие для двигателя шпинделя HQD CNC. В противном случае шпиндель и инвертор немедленно сломаются.
● При использовании шпинделя с ЧПУ HQD шум отличается от ранее, поэтому, пожалуйста, немедленно остановите шпиндель. Вам нужно заменить подшипник шпинделя.

1. Различные методы охлаждения: двигатель шпинделя с водяным охлаждением использует циркуляцию воды для охлаждения тепла, генерируемого после вращения шпинделя на высокой скорости, а двигатель шпинделя с ЧПУ HQD использует вентилятор охлаждения для охлаждения.

2. Шум: двигатель шпинделя токарного станка в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень большой.

3. Срок службы: Шпиндельный двигатель с водяным охлаждением должен обратить внимание на техническое обслуживание, часто менять воду или использовать промышленный охладитель воды, вентилятор шпинделя с воздушным охлаждением в основном дует тепло к теплоотводу ветром для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, лиственных пород, гранит, камень, вы можете выбрать металлические оправы. Металлические оправы намного лучше, чем деревянные оправы.

● HQD Шпиндельный двигатель с ЧПУ Частотный источник питания подключен к номинальному напряжению, и частота должна соответствовать техническим параметрам электрического шпинделя. Скорость вращения шпинделя токарного станка может быть скорректирована для изменения частоты и изменения напряжения в пропорции.
● Не используйте шпиндель, нанесите сжатый воздух, чтобы выдуть статическую охлаждающую жидкость в трубопроводе. Для предотвращения ржавчины, Пожалуйста, подключите отверстие для воды. Шпиндель должен быть смазанным. Добавьте устройство с защитой от волн и положите его в сухое место.
● Чтобы заменить подшипник шпинделя, необходимо заменить некоторых профессиональных и технических сотрудников. С помощью специальных инструментов подшипники должны быть тщательно очищены, не снимая катушки статора.
