Полупроводниковый чип холодильника/термоэлектрический чип/электронный

Полупроводниковый чип холодильника/термоэлектрический чип/электронный

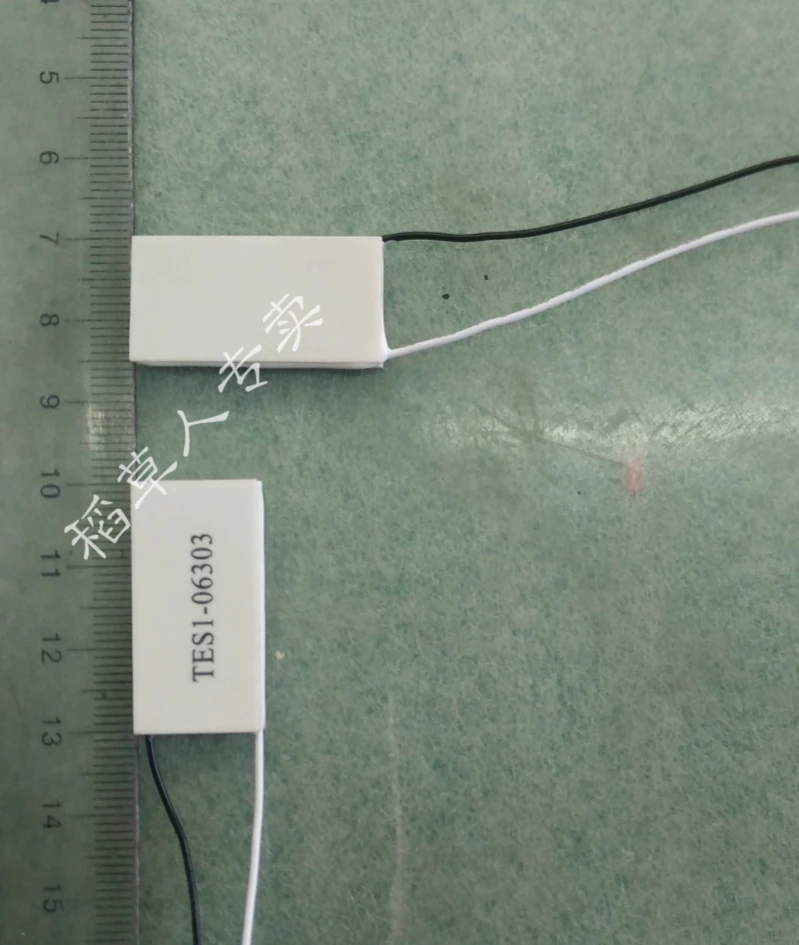

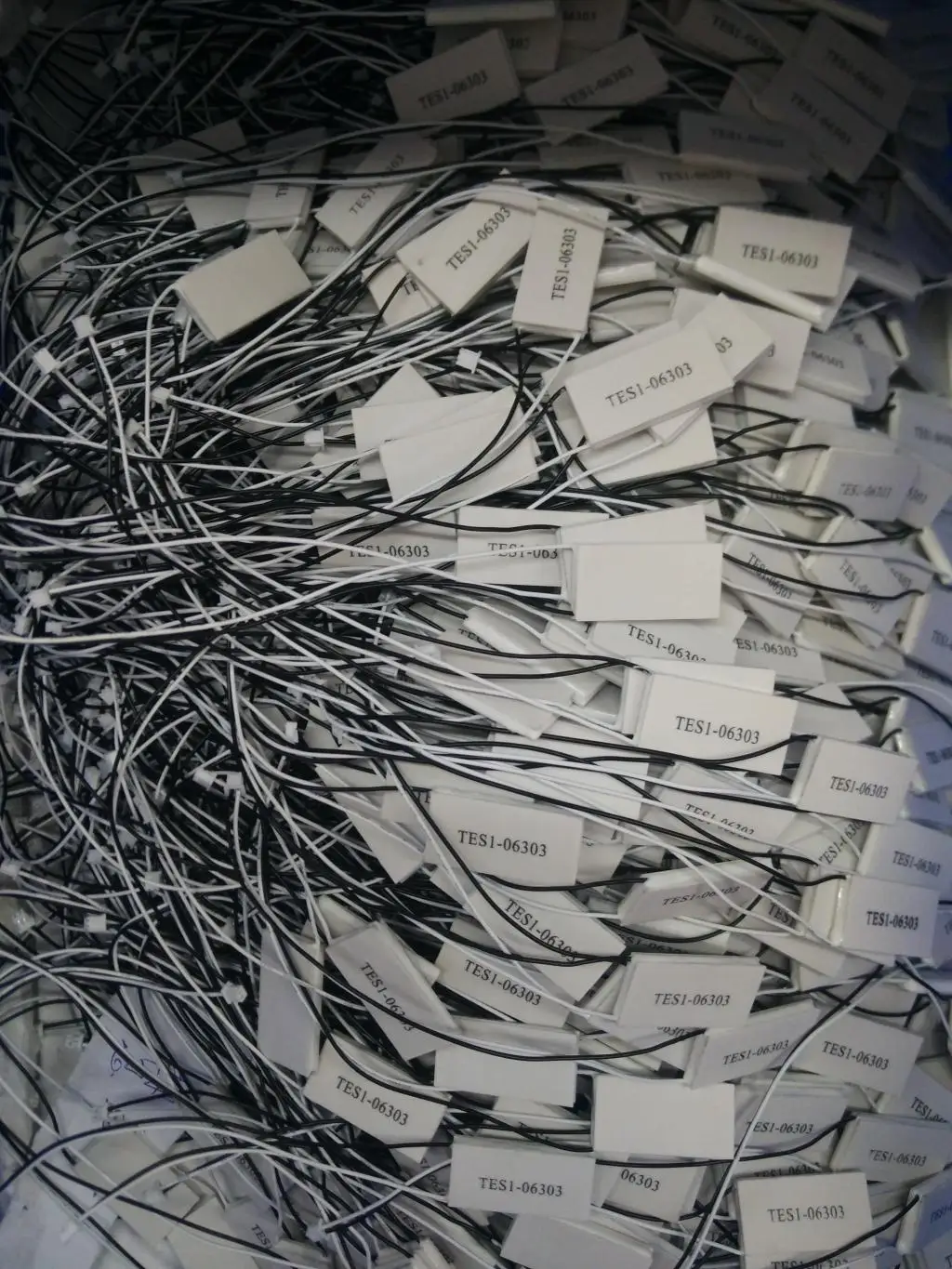

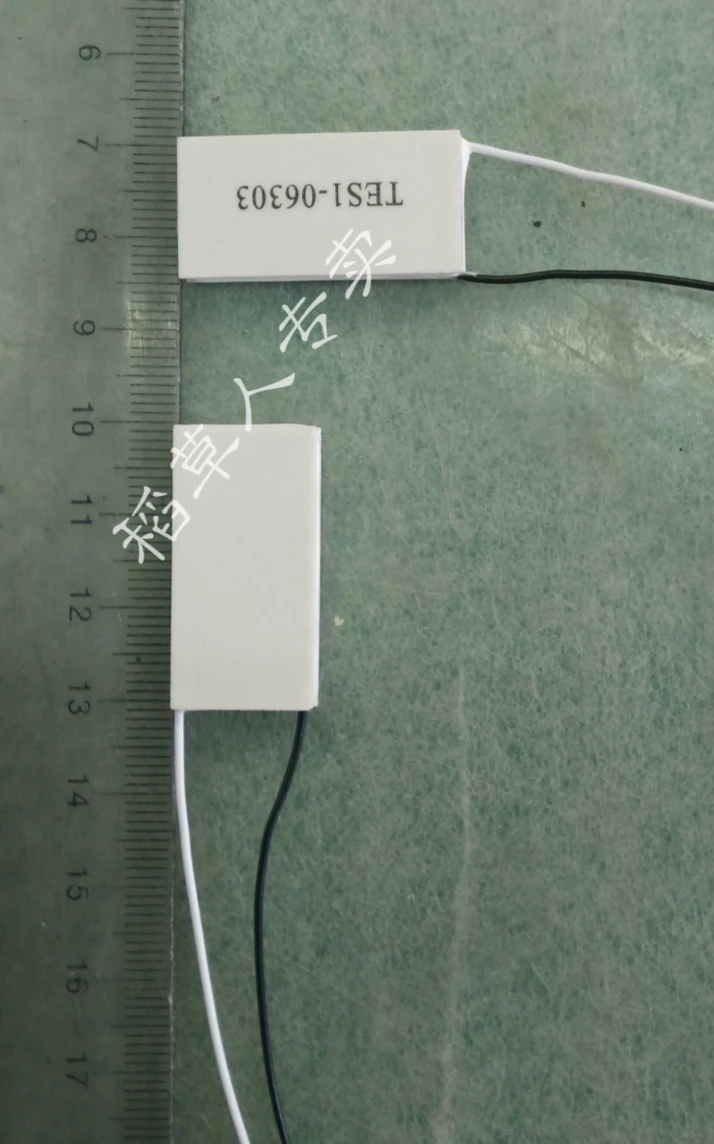

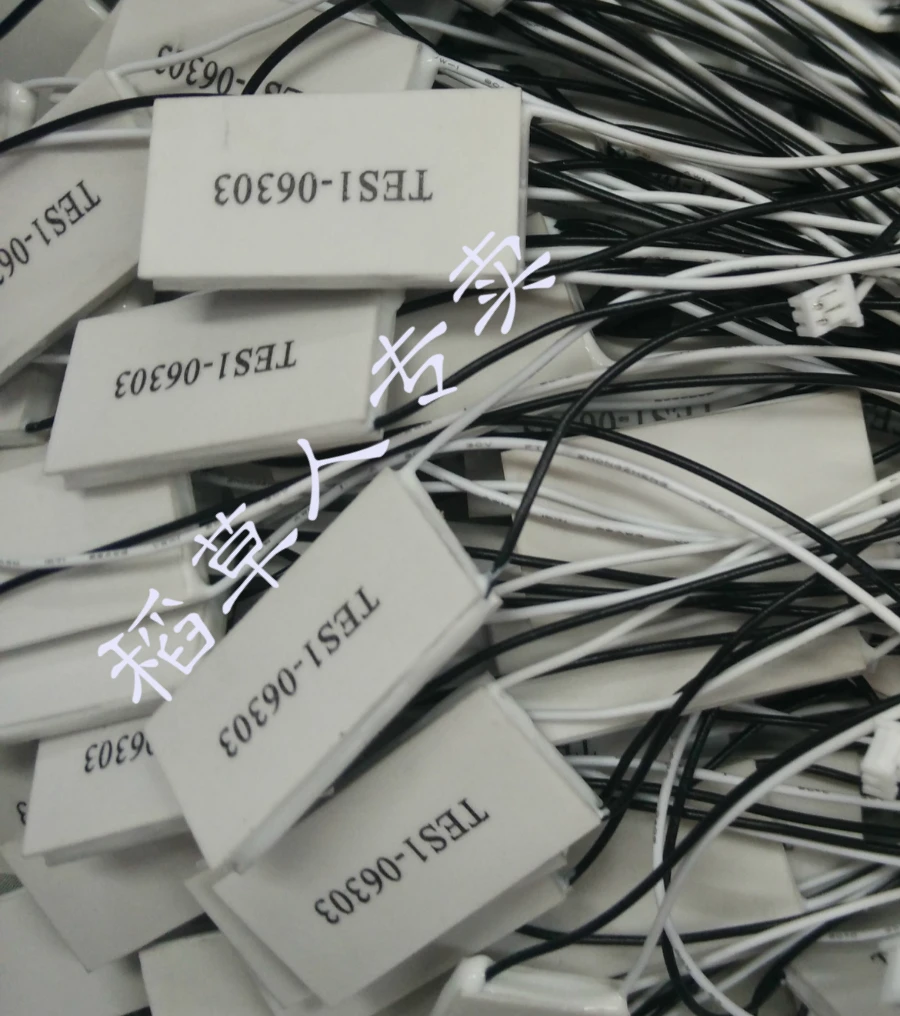

Полупроводниковый Холодильный чип TEC1-06303

Пожалуйста, обратите внимание на широкую сторону или узкую боковую проволоку при покупке, или свяжитесь с клиентом, в противном случае, товары будут доставлены в соответствии со спецификациями места.

Внешние размеры: 15*30*3,6 мм (высота может быть скорректирована по мере необходимости, цена также будет отличаться)

Количество элементов: 63 Внутреннее сопротивление: 1,0 ~ 1.5Ω (температура окружающей среды 23 ± 1 ℃,1 кГц Actest) максимальная разница температур: △Tmax(Qc = 0) 65 ℃выше рабочий ток: зарядное устройство Imax = 3, удаленные напряжение: 7,7 V(Vmax: 7,7 v) Мощность охлаждения: Qcmax13-15Wwork окружающей среды: температурный диапазон-55 ℃ ~ 83 ℃ (высокое падение температуры окружающей среды непосредственно влияет на эффективность охлаждения) Технология упаковки: четырехнедельное Силиконовое резиновое уплотнение (рутинное)

С температурной кривой можно ознакомиться в службе поддержки клиентов!

Принцип работы полупроводникового холодильника

Полупроводниковый охладитель-это своего рода охлаждающее устройство, состоящее из полупроводника, on1960-это только за углом, однако, его теоретическая эффективность basisPeltier прослеживается еще в 19century.

Полупроводниковая Термопара состоит из полупроводника и полупроводникового типа. N тип I материалы имеют дополнительные электроны, есть отрицательный термоэлектрический потенциал. Электронный недостаток материалов типа I, есть положительный термоэлектрический потенциал; Когда электрон типа fromP через Узловое тонное время, температура узла уменьшается, его энергия должна увеличиться, И увеличенная энергия Эквивалент энергии, потребляемой узлом. Напротив, когда электрон типа фроминового потока Топин чехол типа I материалов, температура узла будет расти. Схемы прямых контактных термопар недоступны в практическом применении, поэтому используйте метод подключения на рисунке ниже, эксперимент доказал, что, введя третий материал в термоэлектрическую цепь (медные соединители И проводников) не изменяет характеристики цепи. Такие полупроводниковые компоненты могут быть соединены различными способами, чтобы удовлетворить требования пользователя. Возьмите полупроводниковый элемент oneP типа a и пара термопар формируется путем подключения полупроводниковых элементов типа A, после подключения источника питания постоянного тока будет разница в температуре и теплопередача на Соединение.

Это верхнее соединение, направление тока-тромба, температура опускается и поглощает тепло, это Холодный конец; И там есть соединение, направление тока-фромптон, температура поднимается и выделяет тепло, так что это Горячий Конец.

Поэтому полупроводниковая охлаждающая пластина состоит из многих элементов типа partsN и частиц полупроводников типа a расположены друг с другом, и они соединены обычными проводниками для формирования полной цепи, это Как правило, медь, алюминий или другие металлические проводники, наконец, две керамические части зажаты вместе, как сэндвич печенье, керамический лист должен быть изолирован и проводящий, внешний вид показан на рисунке ниже

N Тип полупроводника, важная характеристика заключается в том, что после того, как определенное количество определенных примесей проникает в полупроводник, он может не только значительно увеличить проводимость, И различные свойства могут быть произведены в зависимости от типа и количества примесей, полупроводников для различных целей. После введения примеси в полупроводник, он собирается излучать свободные электроны, такие Полупроводники типа calledN полупроводника.

PType полупроводник, это зависит от «отверстия» для проведения электричества. Под действием внешнего электрического поля «отверстие» направление потока противоположно направлению электронов, а именно «отверстие» от положительной пластины до отрицательной пластины, это ispпринцип полупроводника.

1. Принцип производства термоэлектрической энергии:

Производство термоэлектрической энергии-это новый тип генерации электроэнергии, который заключается в использовании эффекта Seebeck для прямого преобразования тепловой энергии в электрическую энергию

Устройство takePType andNA, состоящее из полупроводникового элемента в сочетании с полупроводниковым элементом (термоэлектрические материалы), одна сторона тела удерживается при низкой температуре, другая сторона поддерживается при высокой температуре, таким образом, высокотемпературная сторона устройства будет передавать энергию теплопроводности на низкотемпературную сторону и генерировать тепловой поток. То есть, Тепловая энергия поступает в устройство с высокотемпературной стороны, когда тепловая энергия разряжается с низкотемпературной стороны через устройство, часть тепловой энергии, поступающей в устройство, не выделяет тепло, и она превращается в электрическую энергию в устройстве, выходное напряжение постоянного тока и ток. При подключении нескольких таких устройств можно получить более высокое напряжение

Термоэлектрический материал является своего рода функциональным материалом, который может осуществить прямое преобразование между тепловой энергией и электрической энергией при переноске движения в твердом состоянии. Основной блок термоэлектрического материала устройства состоит из пары целлюлозы и серии подключения термоэлектрических материалов. Whenp-nкогда температура на обоих концах пары Различные, как показано на рисунке, ток будет генерироваться в цепи, чтобы достичь «Поколение термоэлектрической энергии». И когда прямой ток проходит через синхронизацию, как показано на рисунке, будет поглощать тепло на одном конце, отпустите тепло на другом конце, чтобы достичь «полупроводникового охлаждения». Термоэлектрические материалы в основном используются в: ①Thermoelectric производства электроэнергии, ②Semiconductor холодильное, ③Semiconductor нагрева, ④All виды Датчики

2. Области применения производства термоэлектрической энергии

Полупроводниковый термоэлектрический генератор, в настоящее время он в основном используется для медицинского лечения, нефтяное поле, поле, военный, авиационный и другие поля. Например, Соединенные Штаты Америки. Годовой объем продаж специального генератора для нефтяного месторождения составляет более 1 млрд долларов США. Другой ориентированной на рынок областью проекта является использование устройств для генерирования энергии на солнечной энергии, Геотермальное использование промышленной энергии отходов, И т. Д., прямое преобразование тепловой энергии в электричество. Кроме того, небольшой размер полупроводникового модуля генерации энергии, светильник, вес, легко носить с собой, он может быть широко использован в научных экспериментах, электрическое производство, инструменты и т. Д.

С развитием современного общества, охрана окружающей среды, голос экономии энергии все больше и больше, люди больше беспокоятся о том, как эффективно нагревать солнце, Океаническая лихорадка, геотермальная промышленные отходы тепла. Тепло, генерируемое различными источниками тепла на земле, такие как сжигание мусора, преобразуется в электрическую энергию. Поэтому Полупроводниковые термоэлектрические технологии будут более широко использоваться.

3. Внимание при использовании термоэлектрического генератора

Между двумя сторонами Термоэлектрического Модуля и металлическим радиатором лучше всего нанести слой теплопроводящей силиконовой смазки для рассеивания тепла, уменьшения термостойкости. Другое Примечание, термоэлектрические компоненты должны нагреваться равномерно, не допускается барбекю генерирующих компонентов непосредственно с открытым огнем. Прикрепите компоненты для производства электроэнергии к поверхности высокой Температура объектов плавно, высокая температура горячей поверхности не должна превышать 200 градусов. Его холодная сторона должна быть оснащена металлическим радиатором, и принять воздушное охлаждение, водяное охлаждение, масляное охлаждение или другие меры охлаждения, убедитесь, что тепло с горячей поверхности может быть немедленно отнято, для поддержания разницы температур между двумя сторонами модуля генерации электроэнергии, повышения эффективности производства электроэнергии.

4. Преимущества производства термоэлектрической энергии: без шума, без загрязнения, простая установка, длительный срок службы, стабильная производительность

Применение: температурный модуль охлаждения широко используется в военной медицинской терапии, приборы для экспериментов, потребительских товаров и промышленности. 1. Ракета. Область применения: инфракрасный детектор и Стандартный источник инерционной системы наведения. 2. Медицинское оборудование: трубчатый охладитель, гематологический анализатор, холодная шляпа. 3. Лаборатории и научные инструменты: машина для осушения, измеритель точки росы, Криогенный Бак, нуометр 4. Потребительские товары: Морозильная камера для напитков, воздушный охладитель для воды, портативная нагревательная и охлаждающая коробка, диспенсер для горячей воды для льда.

Оптическое поле

Высокая Чувствительность контроля температуры для лазерного контроля температуры системы, DWDM, фотобарабан, высокое охлаждение камеры при высокой температуре

С помощью миниатюрной охлаждающей пластины, такой как as7, 17, 31, 49, 71To серии

Проектор, копир

127A серия криогеников

Гражданского поля

Автомобильный холодильник, осушитель, небольшая машина для напитков, кровать с постоянной температурой

127yes40*40mmseries

Автомобильная холодная чашка, горячий и холодный массажер, холодная шляпа, автомобильное сиденье

71, 127yes30*30 мм серия

Косметическая коробка для хранения, холодильник, винный шкаф, влагостойкая рисовая трубка

71, 127yes30*30 мм серия

Медицинское поле

DNAAmplification instrument, cryopqueration box для устройства обнаружения биологических реагентов, крышка для льда с постоянной температурой и множество высокоточных медицинских инструментов, вентилятор с постоянной температурой

127A серия криогеников

Компьютерное поле

Полупроводниковый Холодильный шкаф, CPUCooling вентилятор

127yes40*40mmseries

Охлаждающий вентилятор с дисплеем, материнская плата North Bridge, охлаждающий чип

71, 127yes30*30 мм серия

CPUTest platform, система охлаждения шасси

200 Вт выше высокой мощности серии

Полупроводниковое поле

Циркулятор охлаждающего воздушного устройства, полупроводниковая платформа для испытания на постоянную температуру

127A серия криогеников

Поле измерения

Спектрофотометр Хроматограф

127A серия криогеников
