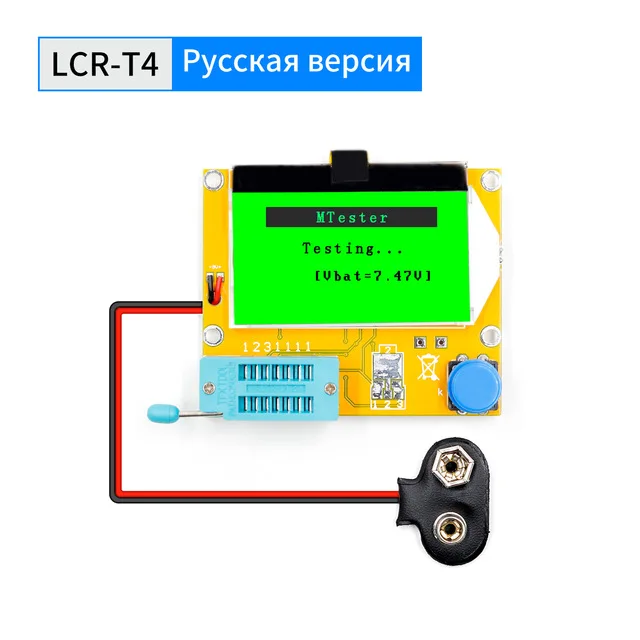

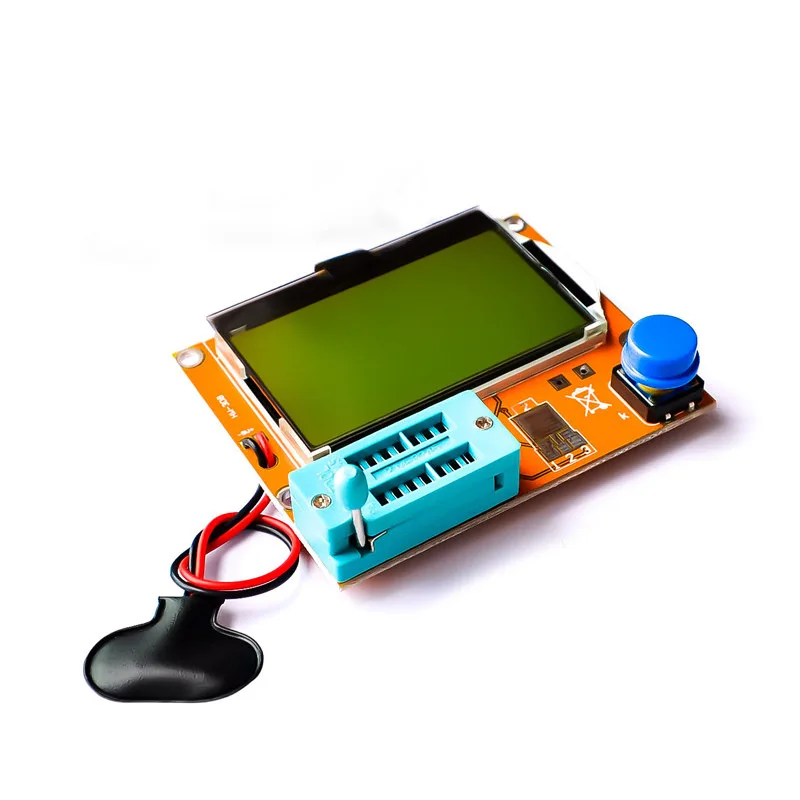

Измеритель ESR тестер транзисторов цифровой резистор-конденсатор ЖК-экрана |

Измеритель ESR тестер транзисторов цифровой резистор-конденсатор ЖК-экрана |

Описание:

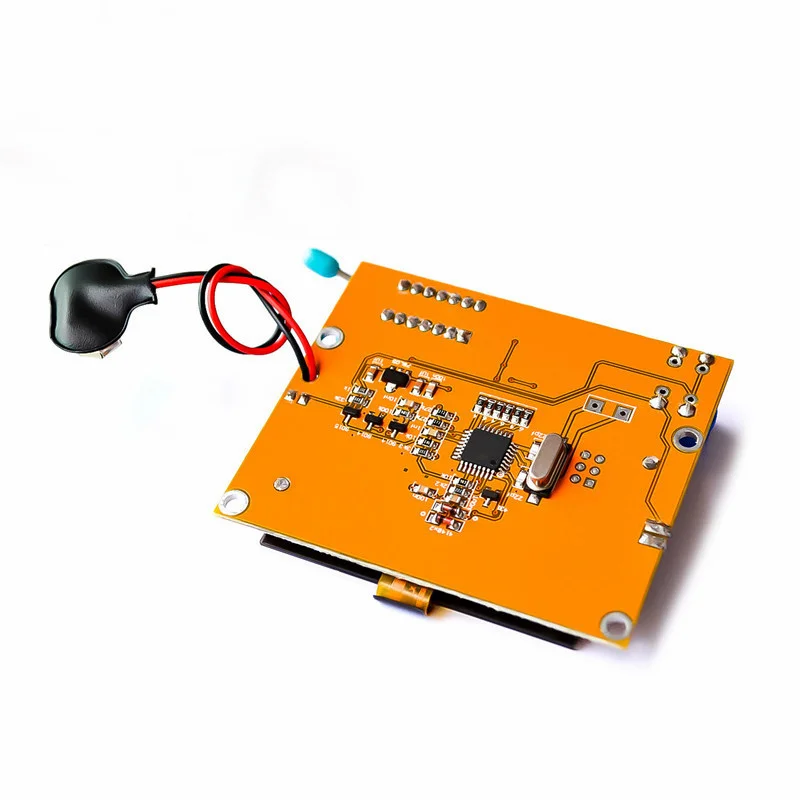

1. Последняя версия программного обеспечения M328, больше функций. Чип: Atmega328

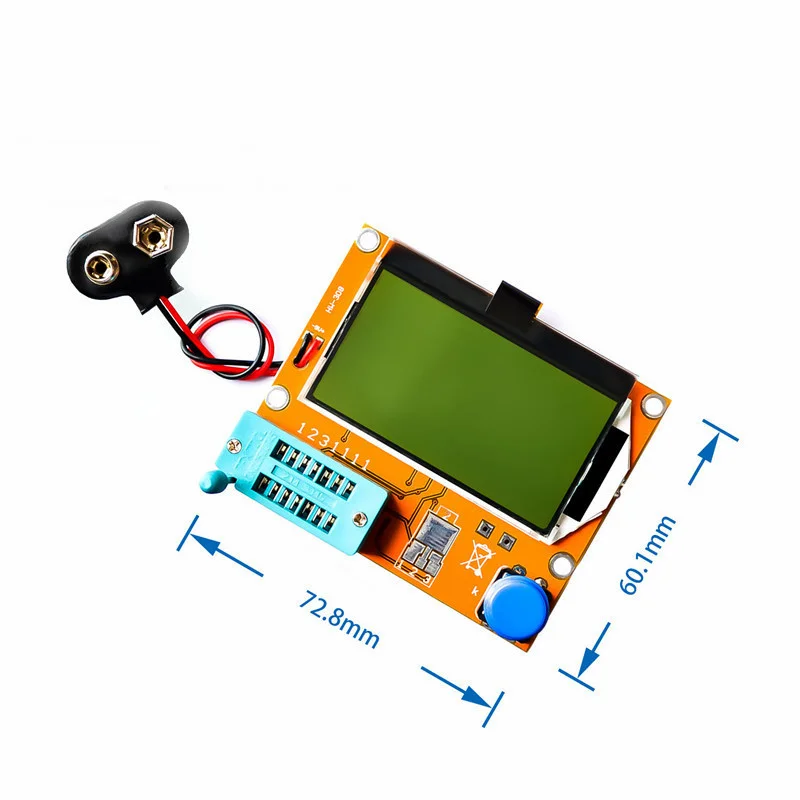

2,128*64 Большой ЖК-дисплей с подсветкой, только 2ма, когда вы стоите.

3. Использование аккумулятора 9 В (не входит в комплект)

Диапазон испытаний:

Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодный, ESR, сопротивление, регулируемый потенциометр

Сопротивление: 0,1 Ом разрешение, максимум 50M Ом

Конденсатор: 25pf-100000 мкФ

Адаптера переменного тока: 0,01 mh-20 ч

Новая функция:

1: автоматическое обнаружение NPN и PNP транзисторов, n-channel и p-channel MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов и конденсаторов и других компонентов

2: автоматическая проверка штифта компонента и отображение на ЖК-дисплее

3: может обнаруживать транзистор, MOSFET коэффициент усиления диода и основание для определения транзистора эмиттера вперед смещенное напряжение

4: Измерьте емкость ворот и ворот порогового напряжения MOSFET

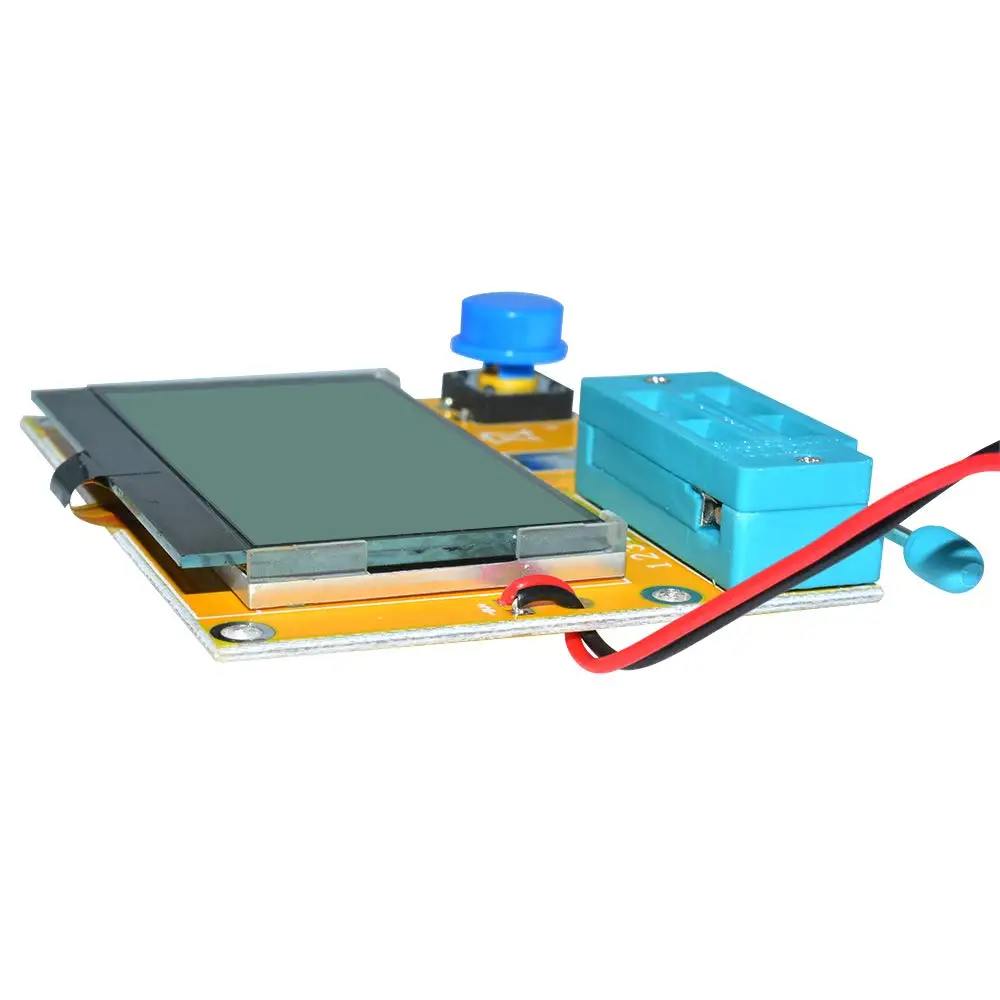

5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой

Характеристики (для справки)

1. Управление одной кнопкой, автоматическое выключение.

2, только 20nA ток отключения.

3, автоматически обнаруживает NPN, PNP биполярные транзисторы, N -channel и P -channel MOS FET, JFET, диоды, два диода, Тиристоры малой мощности однонаправленного и двунаправленного тиристора.

4. Устройство для автоматической идентификации компонентов.

5. Измерение коэффициента усиления биполярного транзистора тока и порогового напряжения базового эмиттера.

6. С помощью порогового напряжения базового эмиттера и коэффициента усиления высокого тока для идентификации транзисторов Дарлингтона.

7. Может обнаруживать биполярные транзисторы и защитные МОП-транзисторы.

8. Измерение порогового напряжения ворот MOS FET и емкости ворот.

9, может одновременно измерять два резистора и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает контактный номер. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переносится в экстремальное положение, мы можем различить середину и оба конца штифта.

10, измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.

11, может измерять емкость емкости 30pF-100mF, разрешение 1pF.

12,2 мкФ больше конденсаторов может одновременно измерения эквивалентного последовательного сопротивления ESR значения. Два может быть отображена с десятичная система соотношение цена/качество, разрешение 0,01 Ом.

13, может быть в правильном порядке и символ диода отображает два диода, и дает диод вперед напряжения.

14. Светодиодный индикатор обнаруживается выше, чем прямое напряжение диода. Светодиодный комбо идентифицирован как два диода.

15,Eeverse Разрывное напряжение составляет менее 4,5 V зенеровский диод может быть определен.

16, может измерять одну диодную обратную емкость. Если биполярный транзистор подключен к основанию и коллектору или эмиттеру штифта, он может измерить емкость коллектора или эмиттера.

18 можно получить с помощью одного измерительного выпрямителя мостового соединения.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Посылка:

1x Тестер транзисторов

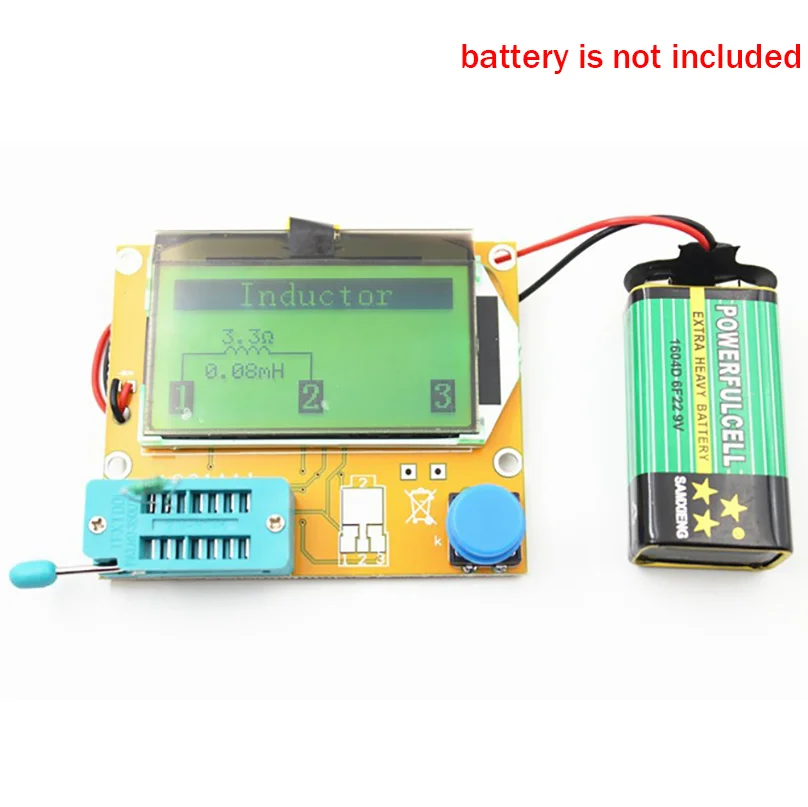

Примечание: аккумулятор в комплект не входит.
