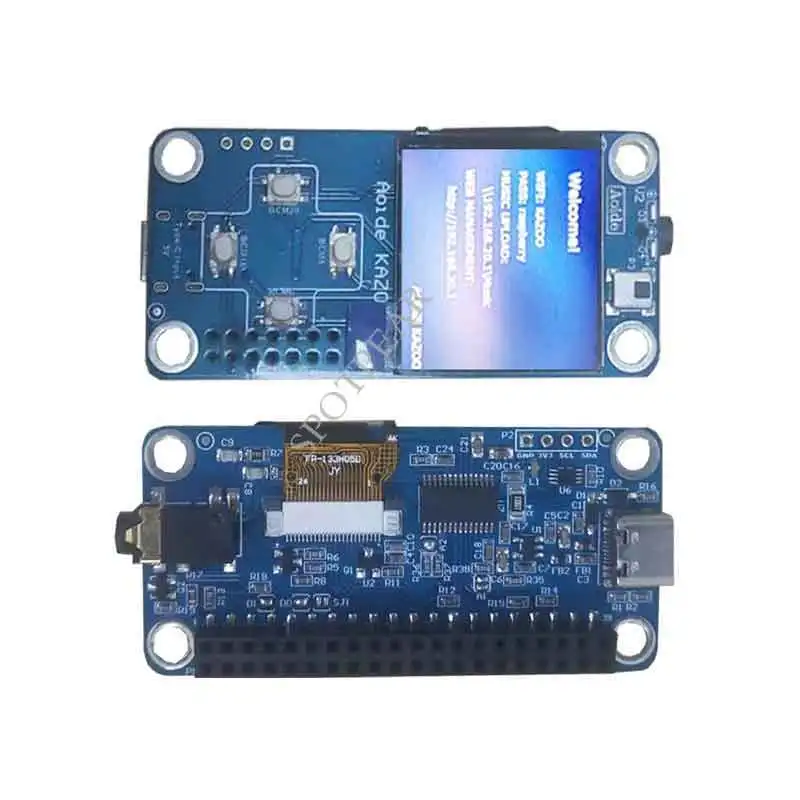

Raspberry Pi Zero ЖК-аудиоплеер I2C I2S модуль DAC переносная плата дисплей экран кнопки -

Raspberry Pi Zero ЖК-аудиоплеер I2C I2S модуль DAC переносная плата дисплей экран кнопки -

Примечания
Обратите внимание, что наш установщик, связанный выше, делает все ниже для вас, но если вы несметный хакер, то вам, возможно, потребуется знать этот материал!

DAC может быть настроен путем добавления dtoverlay = hifiberry-dacplus в файл/boot/config.txt.
Кнопки активны и подключены к контактам BCM 5, 6, 16 и 20
На дисплее используется SPI, и вам нужно включить SPI через меню конфигурации Raspberry Pi.
Программное обеспечение, совместимое с пиратским аудио программным обеспечением
(//learn.pimoroni.com/tutorial/sandyj/getting-started-with-pirate-audio)

Git clone //github.com/pimoroni/pirate-audio
Cd пират-аудио/mopidy
Sudo. /Установка. sh

Оборудование
St7789 дисплей-//github.com/u-geek/st7789-python
Четыре кнопки, активный низкий подключен к BCM 5, 6, 16 и 20 (A, B, X, Y соответственно)
ИК-пульт, ИК-получение GPIO использование BCM4 и IR отправка GPIO использование BCM17

Установочный ЦАП
Вам нужно добавить следующие линии в/boot/config.txt, чтобы получить звук и работать:

Dtoverlay = hifiberry-dacplus

Вы также можете отключить встроенное аудио, если вы не собираетесь использовать его, это иногда помогает приложениям найти правильное аудио устройство без дополнительных подсказок:

Dtparam = audio = off

Установочный дисплей
Если вы планируете создать свое собственное приложение, Вы найдете вдохновение в примерах.

Но сначала вам понадобится несколько зависимостей:

Sudo apt-получить обновление

Sudo apt-Установите python-rpi.gpio python-spidev python-pip python-pil python-numpy

И тогда вам понадобится библиотека st7789:

Sudo pip install st7789

Дополнительные примеры см. В разделе://github.com/u-geek/st7789-python/tree/master/examples

RPI ZERO DAC Aduio x1
