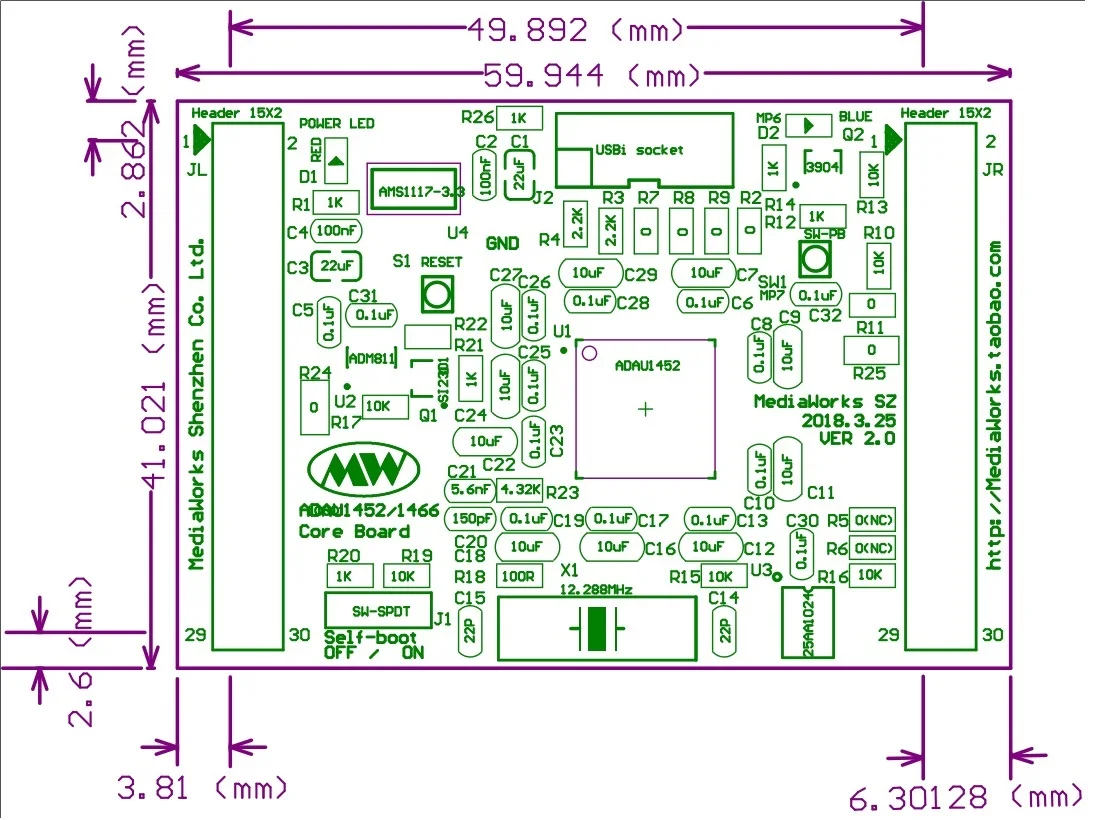

Основной размер основной платы: Длина 60 мм * ширина 41 мм * 20 мм высота.

Вес основной платы: 16 г

Набор «сделай сам» означает, что двухрядные булавки не спаиваются на фабрике. Клиенты могут припаять двухрядные булавки или женские заголовки в соответствии с вашими потребностями.

Основная плата ADAU1452/1466-это инструмент быстрого развития, предоставляемый компанией Shenzhen MEDIAWORKS для инженеров SIGMADSP или аудиопроизводителя/диера. Он принимает 4-слойная печатная плата, дизайн, мощность слой, сигнал слой, GND слой и т. д. имеются отдельные цепи слоя и очень хорошей изоляции для того, чтобы обеспечить высокий коэффициент "сигнал/шум" отношение сигнал-шум.

Плата интегрирует ADAU1452 или 1466 DSP, схему сброса, USBI порт отладки (и DC 5V может поставляться к основной плате отдельно через USBI), 5V до 3,3 V LDO, пассивный кристаллический осциллятор 12,288 М, внешнее хранилище SPI EEPROM, настройка режима загрузки подождите и закажите все сигналы I2S, сигналы SPI, I2C сигналов, SPDIF TX/RX портов/AUX кабель/USB кабель/АЦП и т. д. через вкладыш двухрядного шпильки на обе стороны (2*15, 2,54 мм шаг) для клиентов, чтобы выбрать дизайн при проектировании нижней пластины.

После покупки основной платы мы предоставим клиенту соответствующую PDF версию схематической схемы и данные по ключевым размерам. Поскольку плата не имеет стандартную резервную панель аудио, мы предоставляем только простые процедуры (например, эквалайзер, ограничитель, кроссовер и т. д.) и короткие вводные документы. Для конкретных методов программирования, пожалуйста, обратитесь к онлайн-помощи SIGMASTUDIO или других руководств по разработке SIGMADSP. Существует много алгоритмов, как показано на рис. 5.

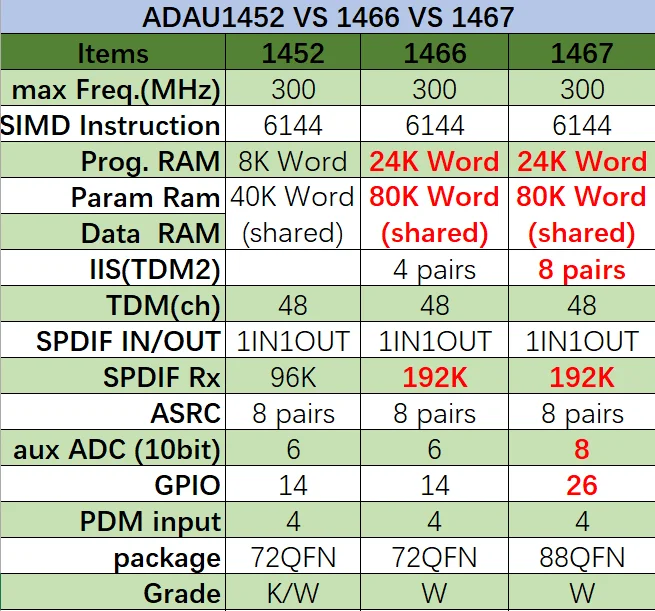

ADAU1452 и ADAU1466 совместимы с пин-кодом. Разница в том, что память ADAU1466 больше, чем у ADAU1452. То есть, если он используется для достижения задержки и других эффектов, 1466 может достичь более длительной задержки или лучшего эффекта реверберации.

Инструкции по использованию:

1. В тех случаях, когда основная плата, как правило, поставляются с кабелем для постоянного тока, характеристики 5В, вход питания, LDO обеспечит 3,3 V цифровой преобразователь напряжения для всех устройств на доске, а красный индикатор питания светодиодный будет светильник или похода по магазинам. Основная плата была сожжена с помощью мигающей программы перед отправкой. Когда переключатель автоматического запуска в левом нижнем углу переключается в режим автоматического запуска, синий светодиодный светильник в правом верхнем углу будет гореть, а кнопка сброса в левом верхнем углу будет гореть при включении питания или при нажатии кнопки сброса в левом верхнем углу. Мигающий, нажмите кнопку ниже, светодиодный индикатор будет постоянно включаться, а затем отпустите, светодиодный светильник будет продолжать мигать. Это означает, что основная плата работает должным образом.

2. Основная плата по умолчанию использует SPI в качестве режима отладки и запуска USBI перед отправкой с завода. См. Соответствующие инструкции по конфигурации интерфейса запуска в схематической схеме, которые могут быть изменены в режим запуска IIC.

3. Разработка программного обеспечения SigmaStudio Ссылка для скачивания: //www.analog.com/cn/design-center/evaluation-hardware-and-software/software/ss_sigst_02.html
