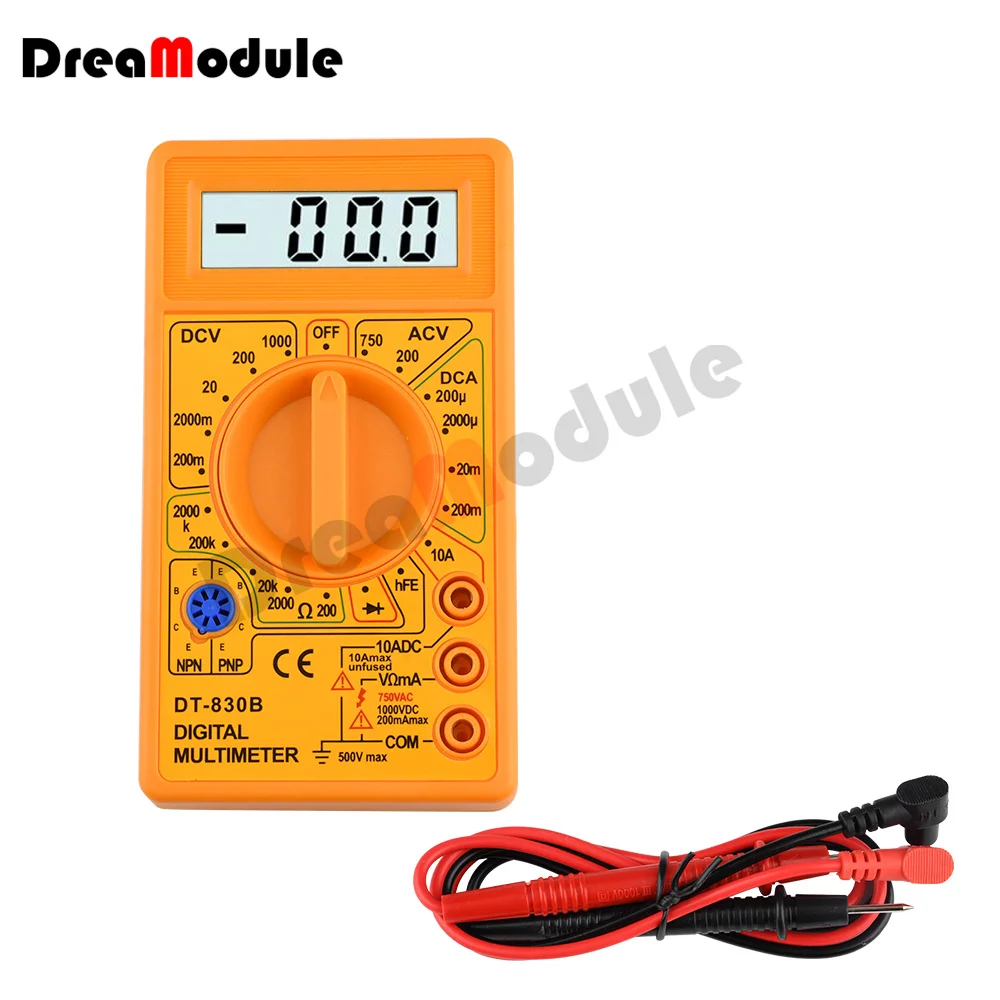

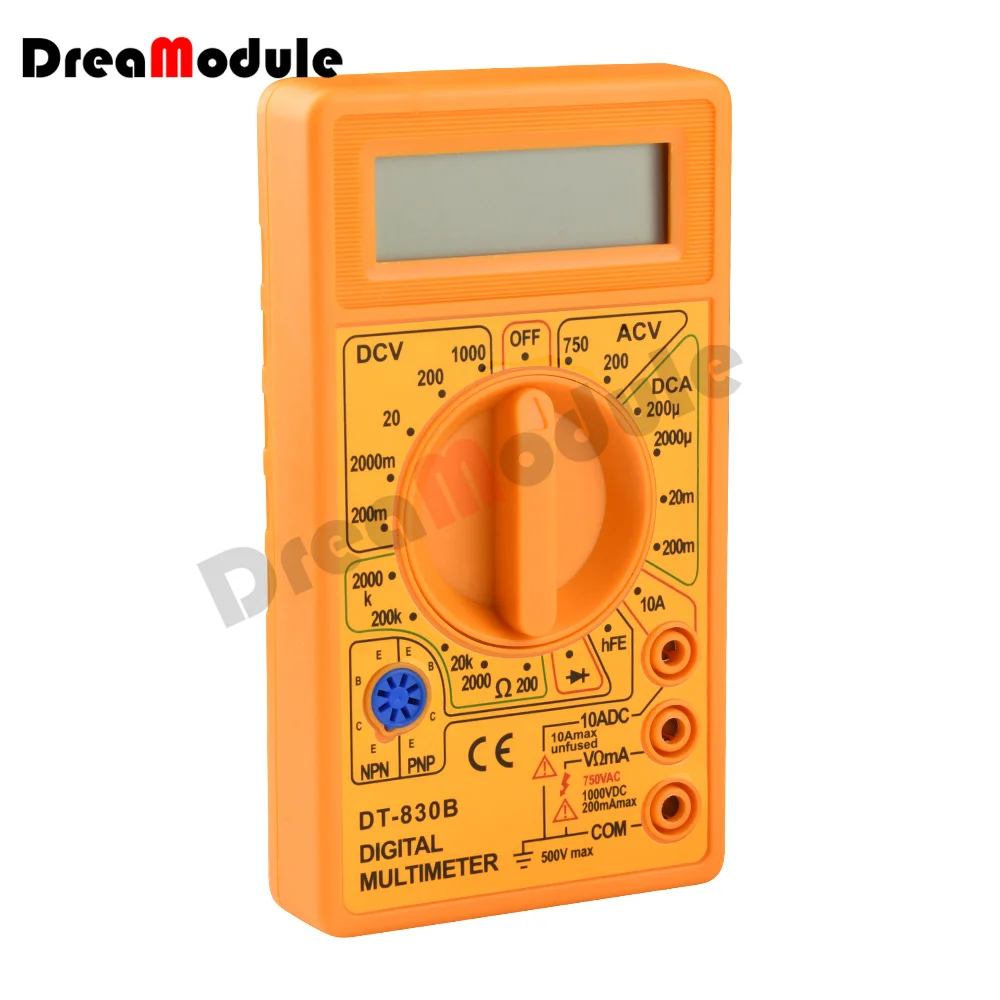

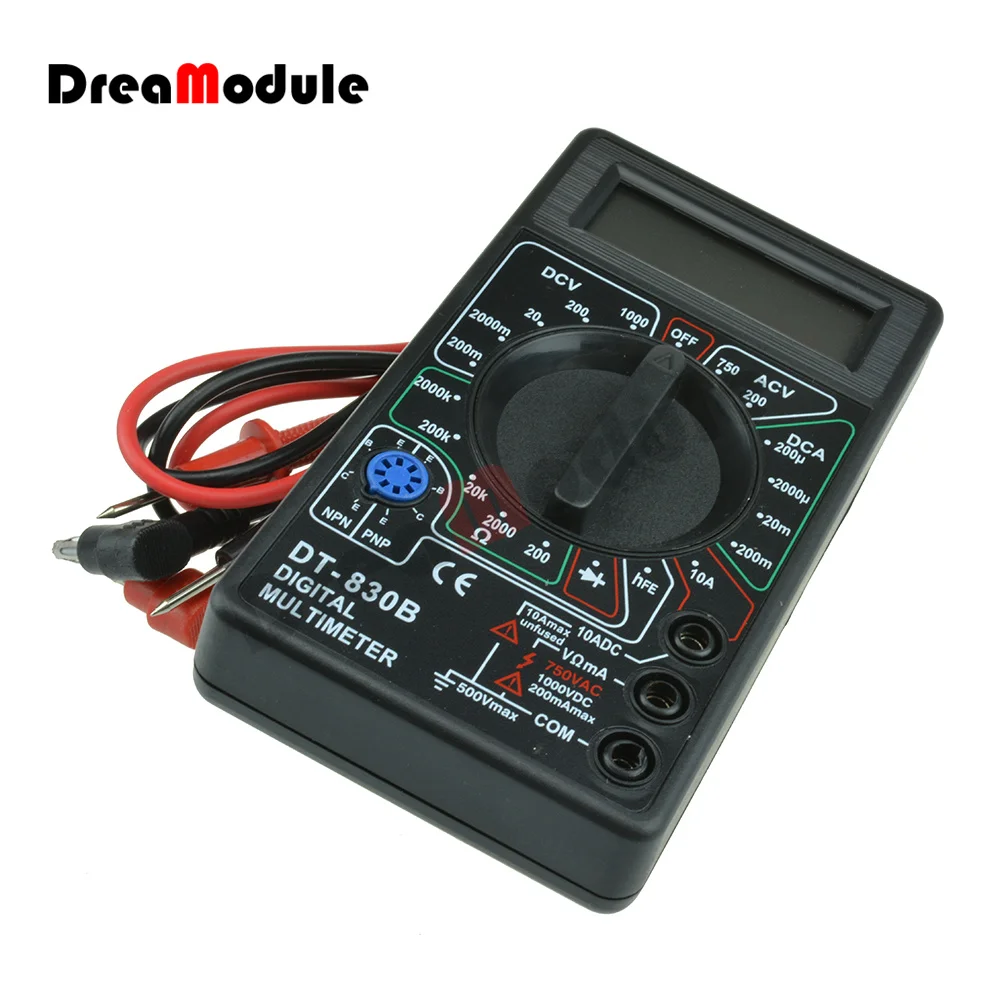

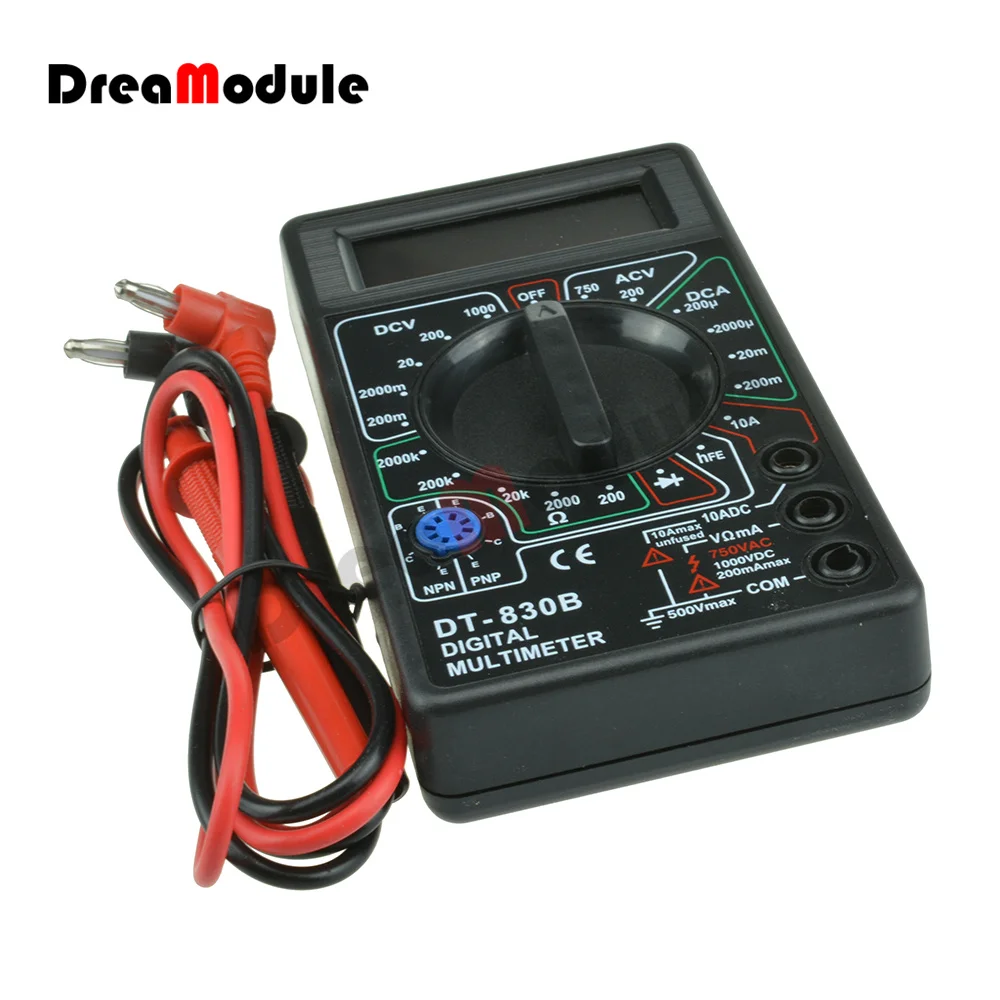

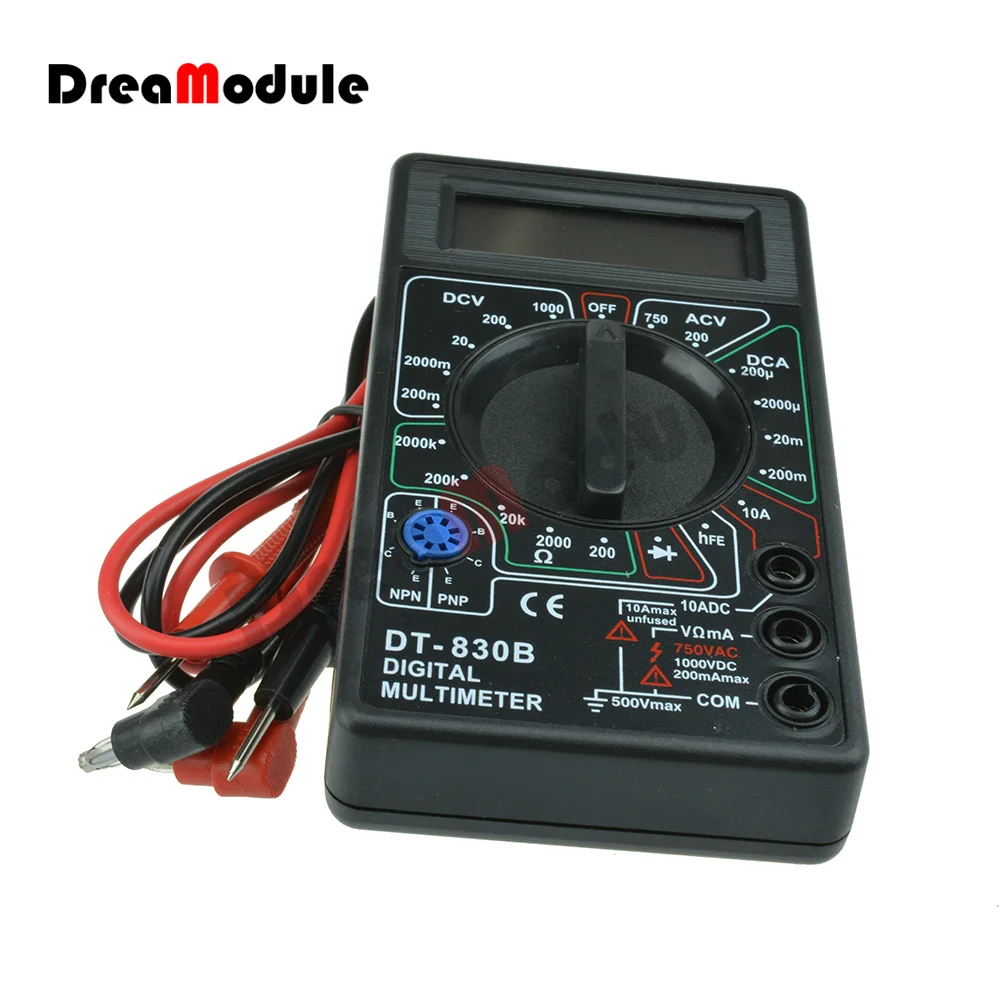

ЖК-дисплей Цифровой мультиметр DT-830B Электрический вольтметр Амперметр ом Тестер AC/DC 750/1000 В Ампер Вольт Ом метр тестер черного, желтого цвета

Один. Обзор

Цифровой мультиметр DT830-это небольшой цифровой мультиметр с тремя и полномерными ЖК-дисплеем. Он может измерять напряжение переменного, постоянного и постоянного тока, сопротивление, значение транзистора β, напряжение диодной проводимости и короткое замыкание цепи и т. д. Поворотный переключатель диапазонов может изменить функцию измерения и диапазон, в общей сложности 19 уровней.

Максимальное значение дисплея этого мультиметра составляет ± 1999, который может автоматически отображать «0» и полярность, и отображать «1» или «-1» при перегрузке, И Диодная передача для проверки короткого замыкания.

Два. Технические характеристики

1. Диапазон измерений

⑴ Напряжение переменного и постоянного тока (частота переменного тока-45 Гц ~ 500 Гц); Диапазоны постоянного тока-200 мВ, 2000 мВ, 20 в, 200 в и 1000 В соответственно; диапазон переменного тока составляет 200 В и 750 В соответственно; Точность постоянного тока ±(0.8% чтения + 2 слова) ниже, точность переменного тока ± (1% чтения + 5 слов); Входное сопротивление, диапазон постоянного тока составляет 10 МОм, а диапазон переменного тока-10 МОм, 100 пФ.

⑵ Постоянного тока

Диапазон измерений: 200μA, 2000μA, 20mA, 200mA и 10A. Точность постоянного тока ± (1.2% считывания + 2 знака), максимальная нагрузка напряжения составляет 250 мВ.

⑶ Сопротивление:

Диапазоны соответственно: 200Ω, 2000Ω, 20kΩ, 200kΩ и 2000kΩ. Точность ± (2.0% чтения + 3 слова).

⑷ Диод проводимости напряжения:

Радиус действия составляет 0 ~ 1,5 V, а Тест ток 1mA ± 0.5mA.

Detection Обнаружение значений триода β:

Условия тестирования: VCE = 2,8 V, IB = 10 μa.

⑹ Обнаружение короткого замыкания:

Сопротивление испытательной цепи <20Ω ± 10Ω

2. Время выборки: T S = 0.4S.

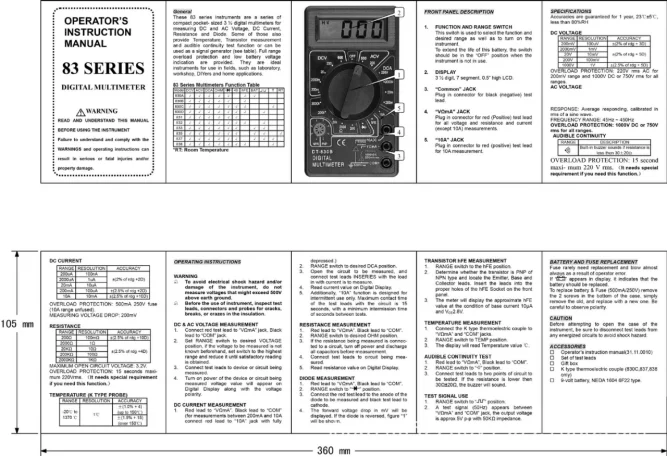

Три. Панель и инструкции по эксплуатации

1. Монитор

Три с половиной цифровой ЖК-дисплей

2. Переключатель

Нажмите, чтобы включить питание и выключить его, когда он не используется.

3. Емкость измерительного гнезда

Эти часы не имеют функции тестирования Емкости.

4. Переключатель диапазона функций

Выберите различные функции и диапазоны измерений.

5. Ток 10А (не может измерять ток больше 10А)

При измерении токов переменного и постоянного тока более 200 мА и менее 10 А красный тестовый свинец должен быть вставлен в этот ток 10А.

6. Ток jack

При измерении токов переменного и постоянного тока менее 200 мА Красный тестовый свинец должен быть вставлен в этот токовый разъем.

7. Разъем V/Ω

При измерении напряжения переменного и постоянного тока, сопротивления, напряжения диодной проводимости и обнаружения короткого замыкания красный тестовый свинец должен быть вставлен в этот разъем V/Ω.

8. Черный тестовый провод от «COM» разъема общего терминала заземления всегда вставляется в этот заземляющий разъем.

9. Бета тестовое гнездо

Вставьте коллектор, основание и эмиттер транзистора под тест в "C", "B" и "E" домкраты соответственно, И обратите внимание на то, что транзистор-это тип NPN или тип PNP.

Четыре. Инструкции

1. Готов

Нажмите выключатель питания и наблюдайте, является ли ЖК-дисплей нормальным и есть ли знак нехватки батареи. Если есть, сначала Замените аккумулятор.

2. Использование

(1) для измерения тока постоянного тока выберите соответствующий диапазон измерения тока и отверстие вставки Красного тестового свинца в соответствии с размером измеренного тока. При измерении постоянного тока Красный тестовый свинец касается высокого конца напряжения, а черный тестовый свинец касается конца низкого напряжения. Передний ток поступает из красного тестового свинца. Когда он поступает в мультиметр, а затем поступает из черного тестового пера, когда ток, который нужно измерить, не ясен, сначала используйте самый большой диапазон для измерения, И затем постепенно Уменьшите диапазон, чтобы точно измерить.

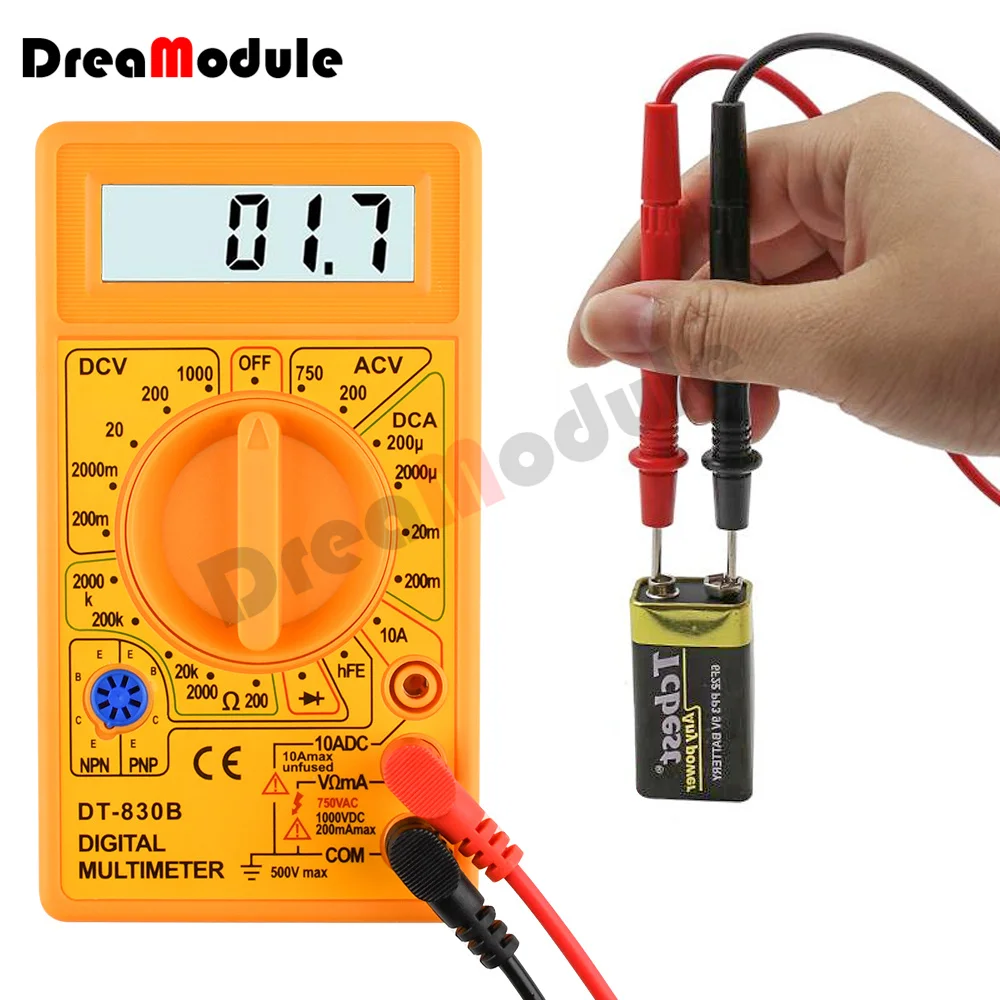

(2) Измерение напряжения переменного и постоянного тока

Вставьте Красный тестовый провод в гнездо «V/Ω» и выберите соответствующий диапазон измерения напряжения в соответствии с напряжением. Черный тестовый свинец касается конца цепи «заземления», а красный тестовый свинец касается точки, которая измеряется в цепи. Особое внимание следует обратить на то, что частота измерения напряжения переменного тока цифровым мультиметром очень низкая (45 ~ 500 Гц), И амплитуда напряжения средних и высокочастотных сигналов должна измеряться милливольтметром переменного тока.

(3) Измерение сопротивления

Вставьте Красный тестовый провод в гнездо «V/Ω», выберите соответствующий диапазон измерения сопротивления в соответствии с размером сопротивления, прикоснитесь к красному и Черному тесту приводит к двум концам сопротивления, И наблюдайте за чтением. В частности, при измерении сопротивления на цепи (сопротивление на печатной плате), мощность цепи должна быть выключена сначала, чтобы избежать дрожания в чтении. Запрещено измерять ток или напряжение с шестерней сопротивления (особенно напряжение 220 В переменного тока), в противном случае легко повредить мультиметр. Кроме того, профиль сопротивления также может быть использован для качественного определения качества конденсатора. Во-первых, короткое замыкание двух полюсов конденсатора (коснитесь двух полюсов одним испытательным свинцом одновременно для разрядки конденсатора), затем коснитесь двух тестовых проводов мультиметра на два полюса конденсатора соответственно и наблюдайте за отображением сопротивления. Если показания сопротивления, отображаемые в начале, очень малы (эквивалентны короткому замыканию), а затем конденсатор начинает заряжать, показанное сопротивление постепенно увеличивается, И показания сопротивления, отображаемые в конце, становятся «1» (эквивалент открытой цепи), указывая, что конденсатор в порядке. Если вы выполните вышеуказанные действия и показанное значение сопротивления остается прежним, это означает, что конденсатор был поврежден (открытая цепь или короткое замыкание). Особое внимание следует обратить на выбор соответствующего диапазона сопротивления на основе размера емкости. Например, 47μF использует 200k gear, в то время как 4.7μF использует 2M gear и так далее.

(4) Обнаружение напряжения диодной проводимости

В этом положении красный тестовый провод подключается к внутреннему положительному источнику питания мультиметра, а черный тестовый провод подключается к внутреннему отрицательному источнику питания мультиметра. Соединение двух тестовых проводов и диода показано на рис. 1. Если соединение измеряется в соответствии с рис. 1(a), проверенный диод проводит вперед, и мультиметр отображает прямое напряжение диода в мВ. Как правило, переднее напряжение хорошего кремниевого диода должно быть 500мВ ~ 800мв, а переднее напряжение хорошего германиевого диода должно быть 200мВ ~ 300мв. Если он отображает «000», это означает, что диод короткое замыкание, и если он отображает «1», это означает, что диод заблокирован в прямом направлении. Если он измеряется в соответствии с рис. 1(b), он должен отображать «1», что указывает на то, что диод отрезан обратно. Если он отображает «000» или другие значения, это означает, что диод перевернул пробой. Этот файл также может использоваться для оценки качества транзистора и идентификации контактов. При измерении сначала Подключите тестовый провод к определенному контакту, а затем подключите другой тестовый провод к двум другим контактам. Если Тестовые провода оба являются проводящими или непроводящими, затем измените два тестовых провода и снова протестируйте, и оба раза не проводите или не проводите, тогда можно определить, что транзистор хороший, И можно определить, что указанный штифт является основанием транзистора. Если красный тестовый свинец подключен к основному электроду, а черный тестовый свинец соединен с двумя другими полюсами, оба являются проводящими, это означает, что транзистор имеет тип NPN, В противном случае это тип PNP. Наконец, сравните величину напряжения передней проводимости двух PN соединений. Большее считывание-это соединение be, а меньшее считывание-соединение bc, поэтому и коллектор, и эмиттер идентифицированы.

(5) тест на триодное значение β

Сначала определите, является ли проверяемый транзистор NPN или PNP, а затем правильно вставьте его контакты в соответствующий тип тестового гнезда. Поверните переключатель диапазона функций в β-положение, то есть вы можете прочитать β-значение непосредственно с дисплея. «000», это означает, что транзистор сломан.

Fives. Меры предосторожности

1. Обратите внимание на правильный выбор диапазона и красного тестового гнезда. При измерении неизвестного количества, диапазон должен быть скорректирован до максимального, а затем отрегулирован от большого до маленького, до тех пор, пока он не подходит для этого. Если отображается «1», это означает, что необходимо увеличить диапазон.

2. При неизмерении выключите питание.

3. При смене диапазона тестовый свинец должен быть отключен от измеренной точки.

4. При измерении тока избегайте перегрузки.

5. Не допускается измерение напряжения с помощью файла сопротивления и файла тока.
