Комплект электродвигателя шпинделя Z axis 2200 кВт Вт электродвигатель с воздушным

Комплект электродвигателя шпинделя Z axis 2200 кВт Вт электродвигатель с воздушным

Различные силовые приложения квадратного шпинделя с воздушным охлаждением

1,5 кВт

Рельефная резьба, рекламная резьба, материал дерева, ПВХ, акриловая доска

2.2KW

Рельефная резьба, рекламная резьба, материал дерево, алюминий, часть мягкого металла, ПВХ, акриловая доска

3,5 кВт

Рельефная резьба, рекламная резьба, полая резка ПВХ, акрила, МДФ, светодиодный и другие материалы, и требуется более высокая скорость и мощность резки, материалы дерево, алюминий, некоторые мягкие металлы, ПВХ, акриловая доска.

4,5 кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия.

6 кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия

7.5кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия

Шпиндель ATC 6 кВт

Автоматический шпиндель для замены инструмента: автоматическая машина для гравировки или деревообрабатывающий центр

9 кВт ATC шпиндель

Автоматический шпиндель для замены инструмента: автоматическая машина для гравировки или деревообрабатывающий центр

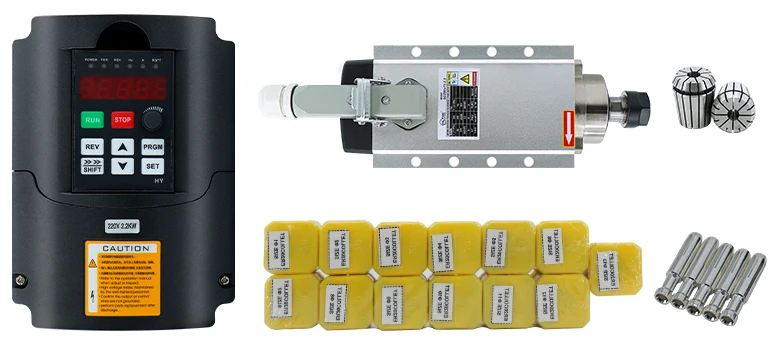

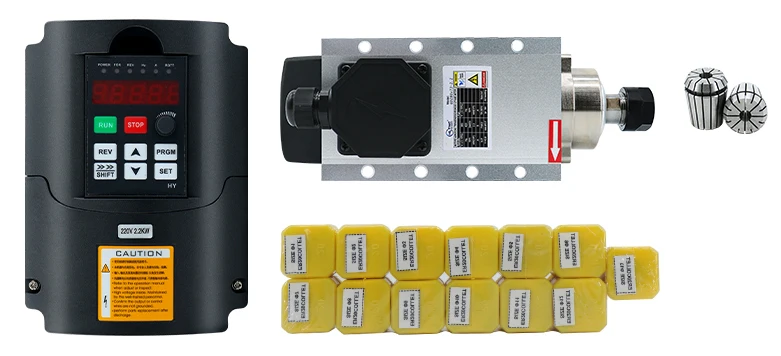

Упаковочный лист:

1 & 220v 2.2kw ER20 4 подшипники с воздушным охлаждением шпинделя

1 & 220v 2.2kw inverte/VFD

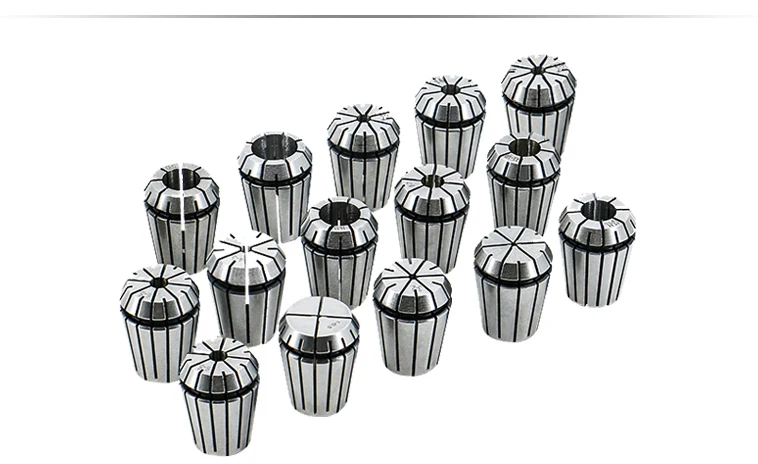

1 Набор ER20 Высокая точность Цанга (≤ 0,008 мм) (Количество: 15)

Φ1*1 φ2*1 φ3*1 φ3.175*1 φ4*1 φ5*1 φ6*2

Φ7*1φ8*1 φ9*1 φ10*1 φ11*1 φ12*1 φ13*1

Вариант 1:

Вариант 2:

ER20 Высокая точность собирает

□ Φ2*1

□ Φ3*1

□ Φ3.175*1

□ Φ4*1

□ Φ5*1

□ Φ6*2

□ Φ7*1

□ Φ8*1

□ Φ9*1

□ Φ10*1

□ Φ11*1

□ Φ12*1

□ Φ13*1

1. Сверхвысокая скорость 0-24000 об/мин

2. Четыре высококачественных подшипника

3. Бесшумный запуск

4. Высокая термостойкость

5. Длительный срок службы

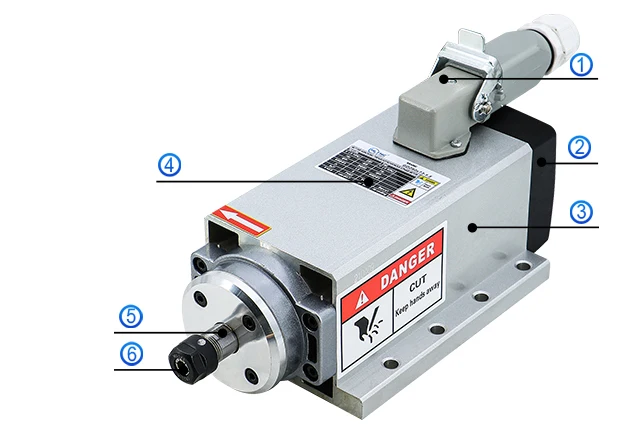

Авиационная вилка

Вентилятор охлаждения

Металлический корпус

Параметр

Удлиненный ротор

Патрон

MOTORE ASINCRONO TRIFASE/асинхронный 3 фазный мотор

Шпиндель

Сбой

V(± 10%)

220

V(± 10%)

Гц

400

Гц

Об/мин

24000

Об/мин

КВт (л.с.)

2,2

КВт (л.с.)

A

6

A

Есть. F

Поли: 2

TA :20 ℃

Серв: S1

= 0,8

Cosφ0.7

IP:50

Воздушное охлаждение

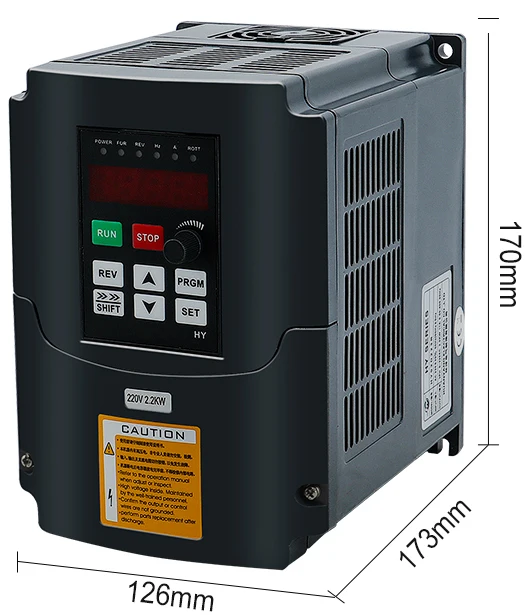

Технические параметры

Мощность: 2 кВт

Входное напряжение: 220 В

Вход частота: 50/60 Гц

Входная Фаза: 1 фаза

Выходное напряжение: 220 В

Выходная Фаза: 3pahse

Выходной ток: 10A

Выходная частота: 400 Гц

Метод управления: V/F контроль; Открытый-loop fiux векторное управление

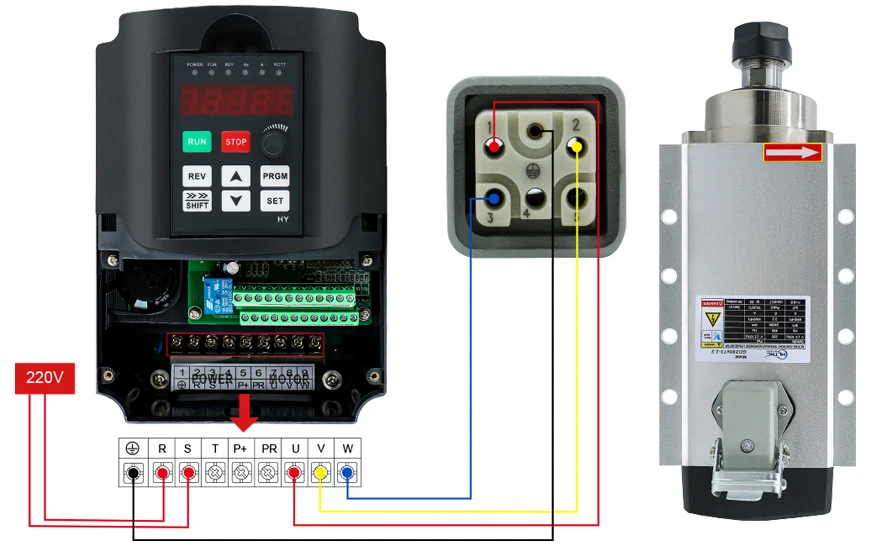

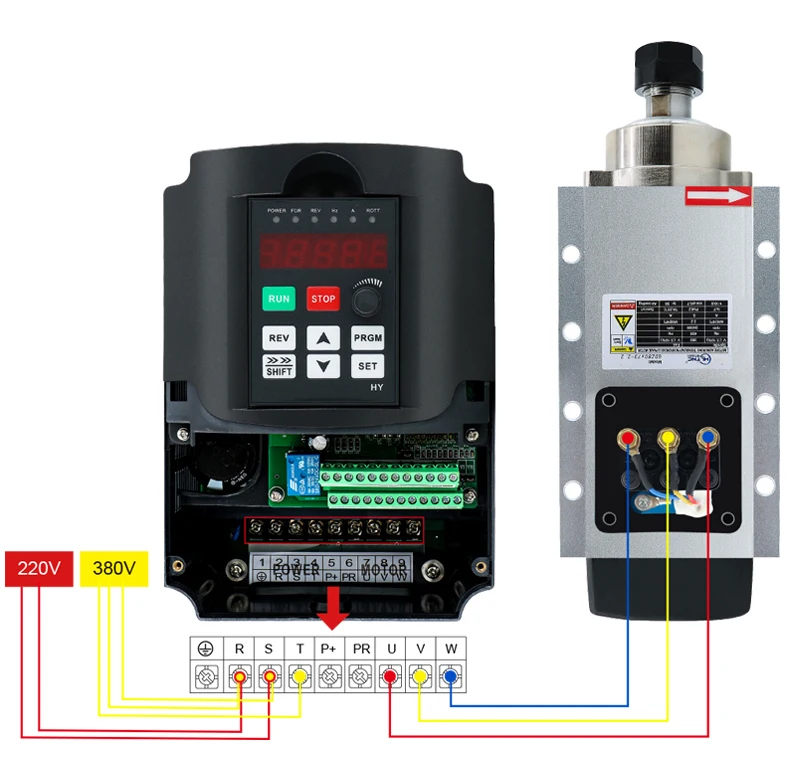

Описание функций основных контурных терминалов

Символ

Описание функции

R.S.T

Входной терминал сети переменного тока.(220 В класс, для обоих однофазных, трехфазных,

Однофазное подключение к любым двум фазам)

U.V.W

Выходной терминал инвертора

П. Пр

Разъем для braling resistor (опционально)

E

Наземный терминал: Третий способ заземления для 220 В ang special

Заземление для 380 в электротехнических правил.

ER20 Высокая точность собирает

□ Φ2*1

□ Φ3*1

□ Φ3.175*1

□ Φ4*1

□ Φ5*1

□ Φ6*2

□ Φ7*1

□ Φ8*1

□ Φ9*1

□ Φ10*1

□ Φ11*1

□ Φ12*1

□ Φ13*1

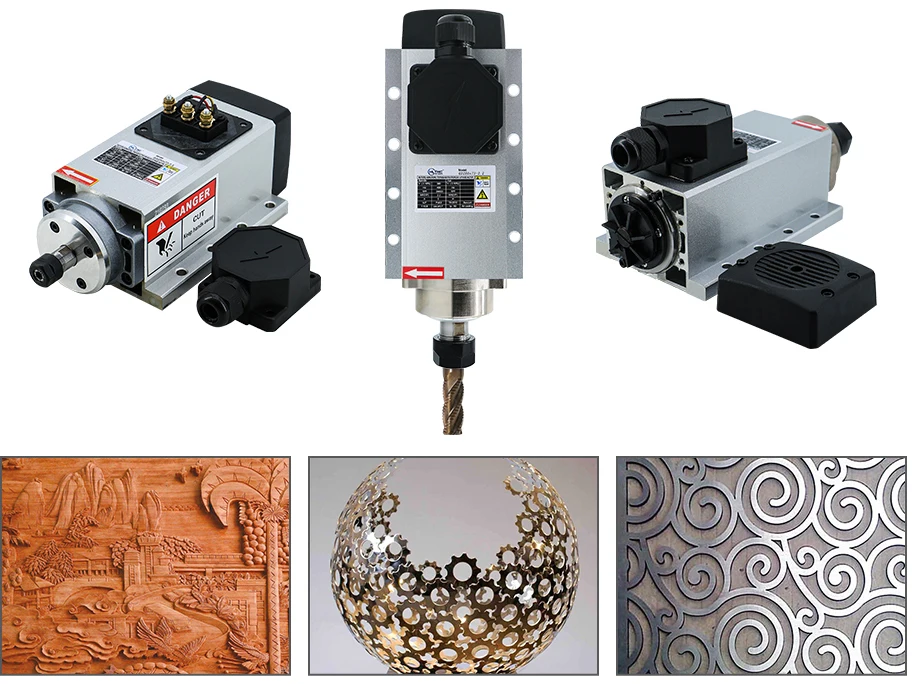

Резьба по дереву

Мягкая металлическая гравировка

Резьба из алюминиевого сплава

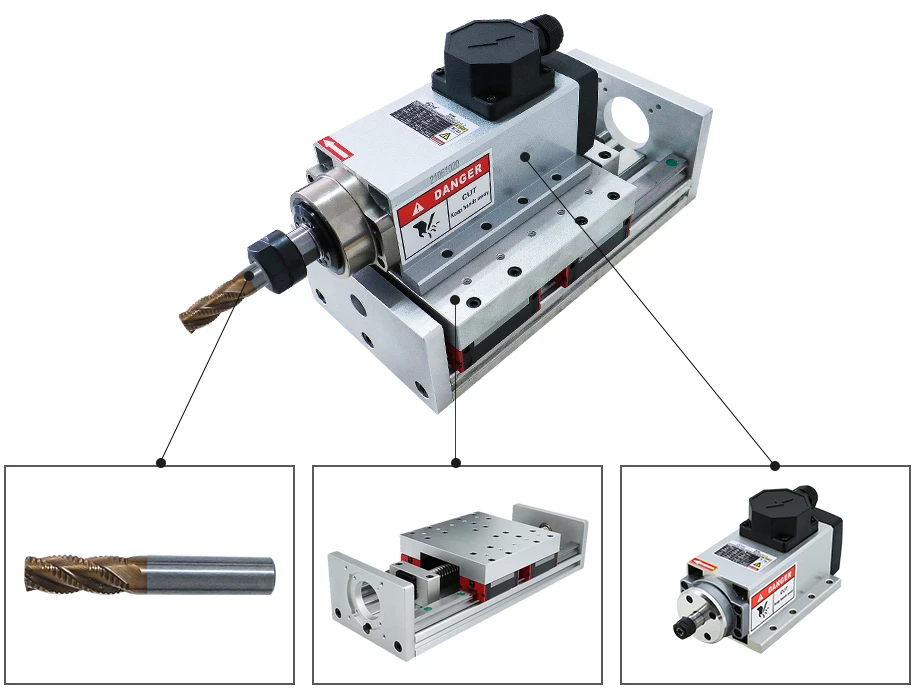

Фреза

Раздвижной стол

Шпиндель с воздушным охлаждением

1:Шпиндель работает в течение определенного периода времени и очень высокая температура. Это нормально? Каков диапазон температур рабочей среды?

Ответ:Механические изделия обладают очень хорошей термостойкостью. Поверхность нормальная в пределах 150 ° c, а подходящая Рабочая температура-10 ° c ~ + 50 ° c

2:Применение шпинделя с воздушным охлаждением

Ответ:Этот шпиндель с воздушным охлаждением подходит для деревообработки, алюминия и некоторых мягких металлов и может использоваться с различными фрезами

3:Количество и материал подшипников

Ответ:4 стальные шариковые подшипники, модель C7002

4:Непрерывное рабочее время

Ответ:Если температура окружающей среды находится в нормальном диапазоне, а температура поверхности шпинделя-в пределах 150 градусов, она может работать непрерывно без перерыва.

5:Может ли шпиндель работать вульгарно?

Ответ:Да, максимальная скорость этого шпинделя составляет 0-24000 об/мин, что все возможно в пределах этого диапазона

6:Ненормальный звук

Ответ:Если есть ненормальные шумы, большинство из них имеют проблемы с подшипниками, потому что подшипник имеет срок службы и подвержен повреждениям. В зависимости от частоты и интенсивности использования подшипника должен быть заменен после того, как 0,5 до 1 года.
