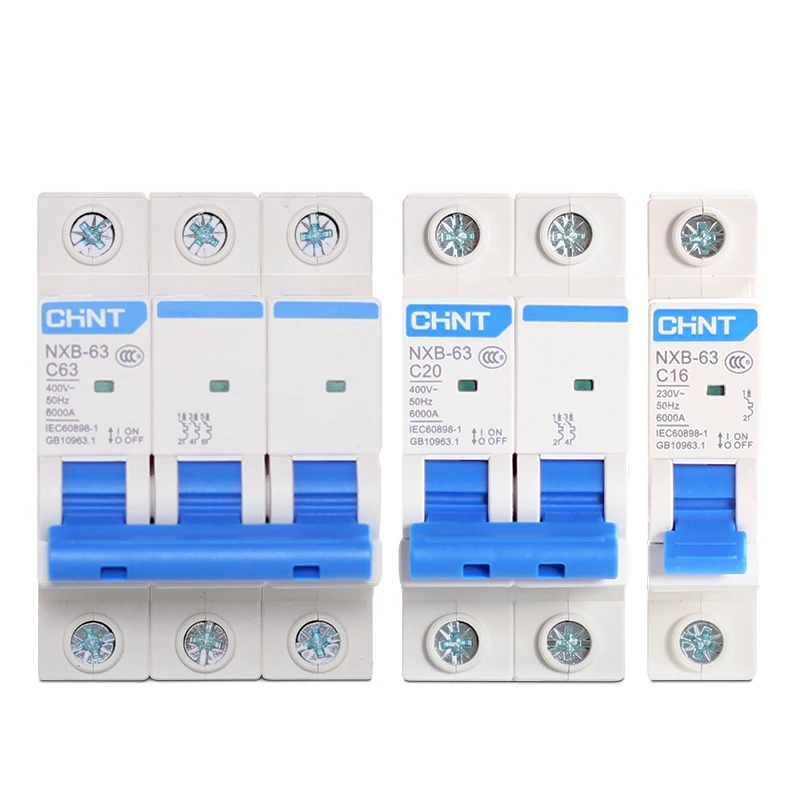

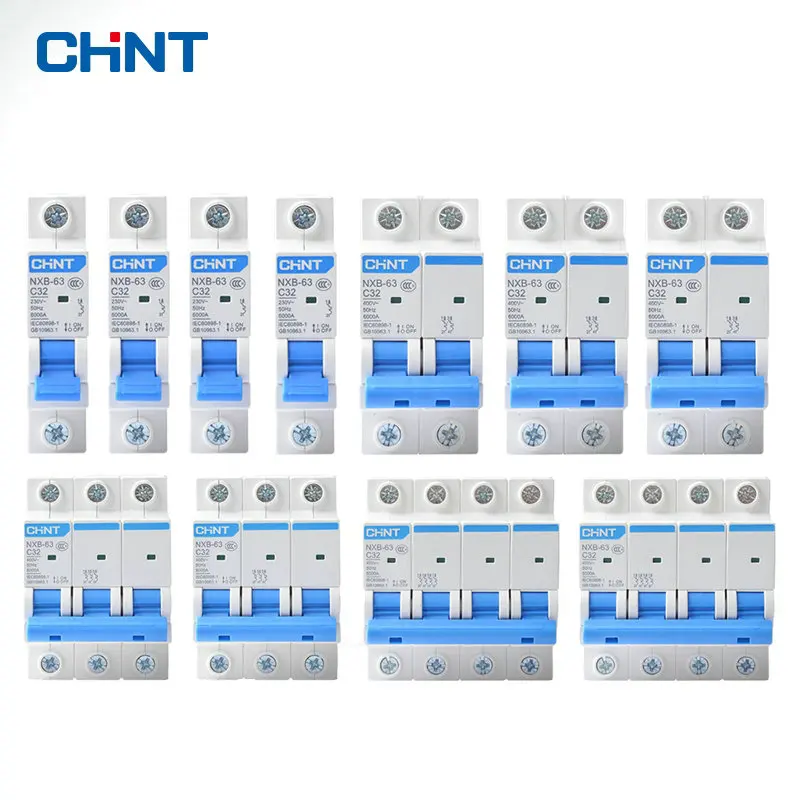

Автоматический выключатель CHINT NXB-63 DZ30 DZ40 EPN DPN TPN 1P 2P 3P 4P AC 230/400 В монтажный

Автоматический выключатель CHINT NXB-63 DZ30 DZ40 EPN DPN TPN 1P 2P 3P 4P AC 230/400 В монтажный

Уважаемые покупатели и друзья, мой магазин является авторизованным магазином Китая, продающим любыеШинтТовары, гарантируем подлинность, с нетерпением ждем возможности связаться со мной! Я свяжусь с вами как можно скорее!

1. Стандарты соответствия

IEC60898-1

2. Основные функции

Защита от перегрузки, защита от короткого замыкания, положительная изоляция

3. Технические параметры

Номинальный ток: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A; Номинальное напряжение: 230 В (1P, 1P + N), 230/400V (для детей в возрасте от 2 до 4P, 3P + N); Частота: 50; Электромагнитный Тип крепления: C Количество полюсов: 1P, 1P + N, 2P, 3P, 3P + N, 4P; Механический срок службы: 20000 циклов; Электрический срок службы: 10000 циклов; номинальная мощность короткого замыкания (Icn): 6000A; Разрывная мощность короткого замыкания (Ics): 6000A; Номинальное импульсное напряжение (Uimp): 4kV; Энергопотребление на каждом полюсе выключателя: см. Таблицу 1.

Таблица 1

Номинальный ток в (A) Максимальное энергопотребление на полюс (W)

1 ~ 10 3

16 3,5

20 ~ 25 4

32 6

40 7,5

50 9

63 13

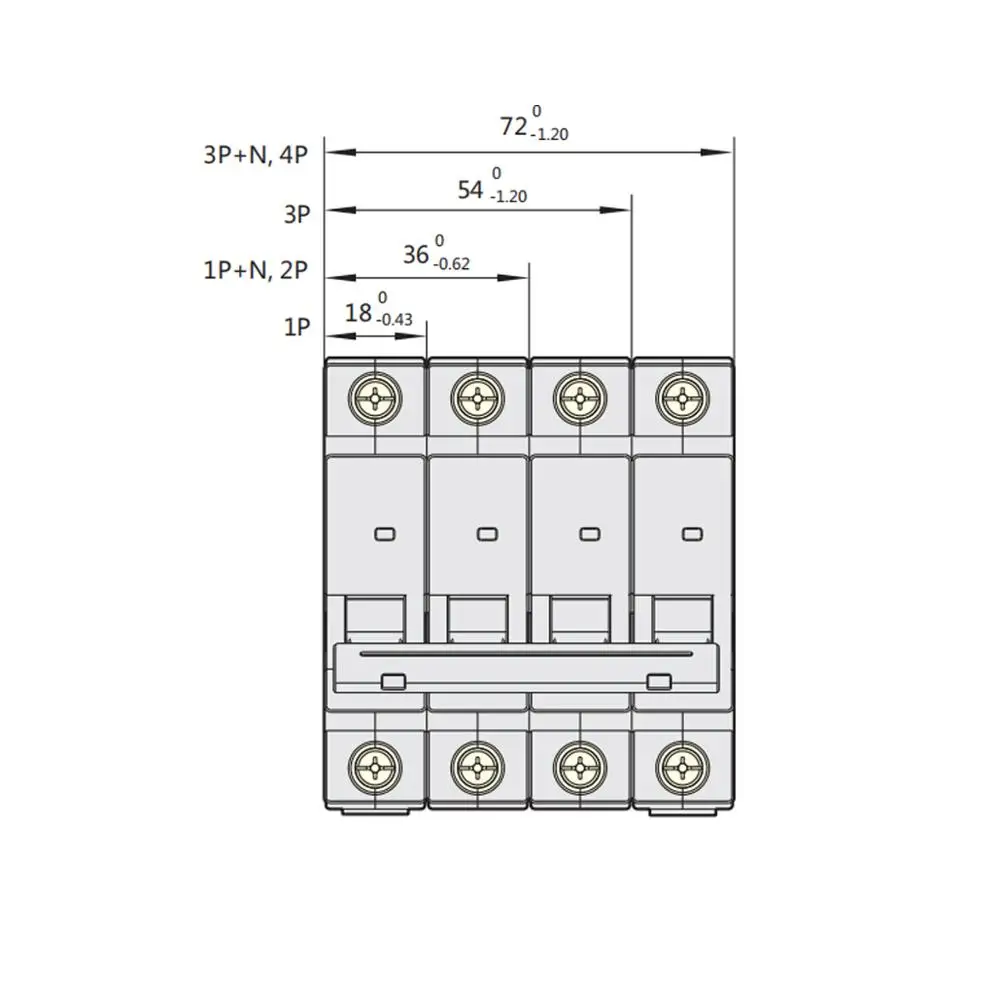

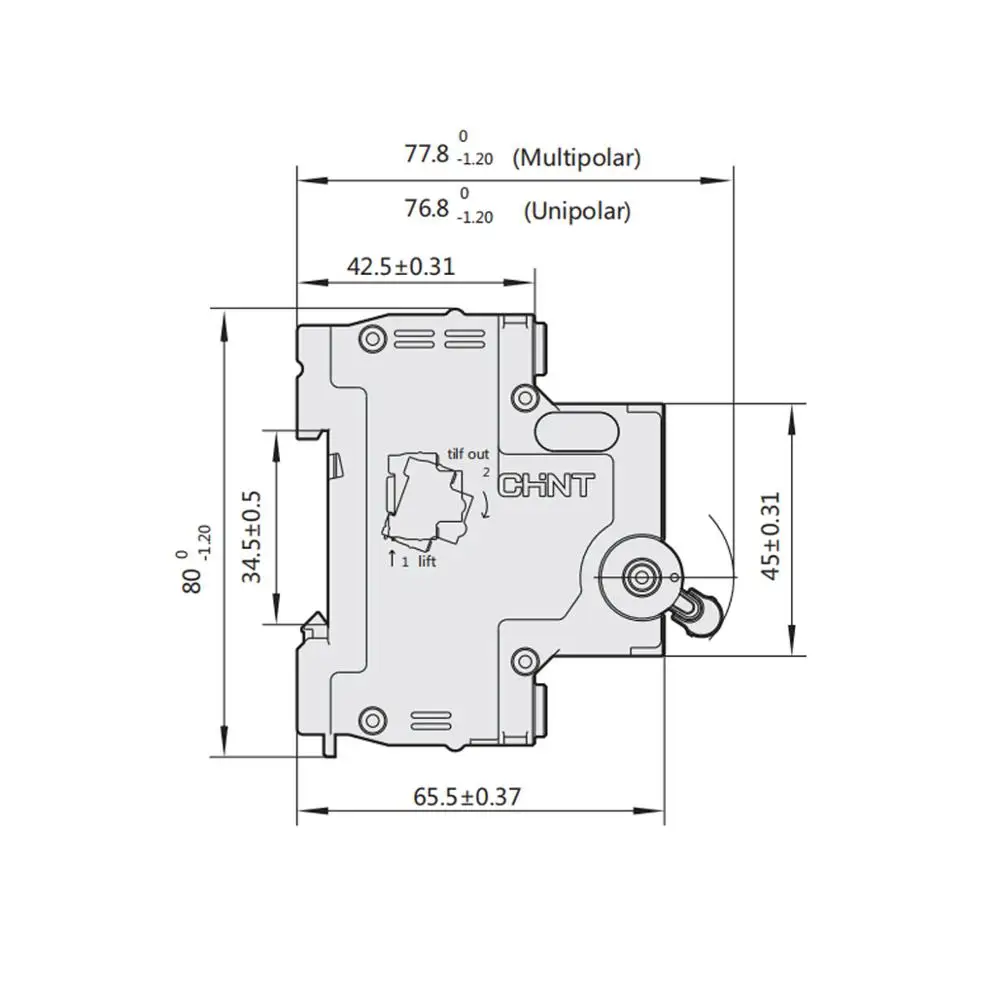

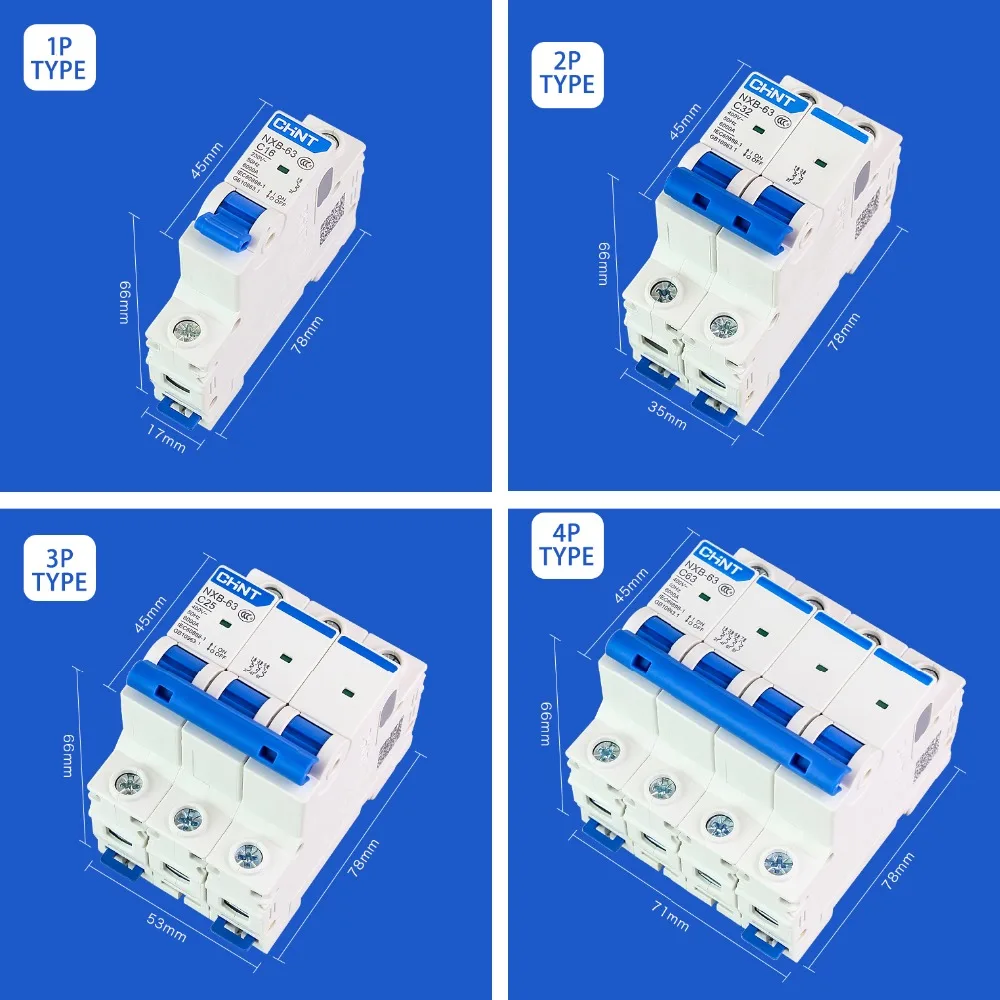

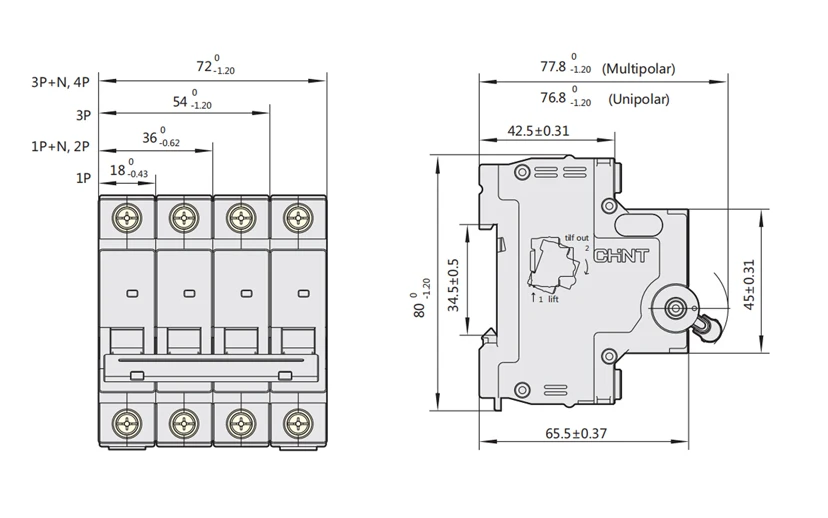

4. Размеры и размеры установки

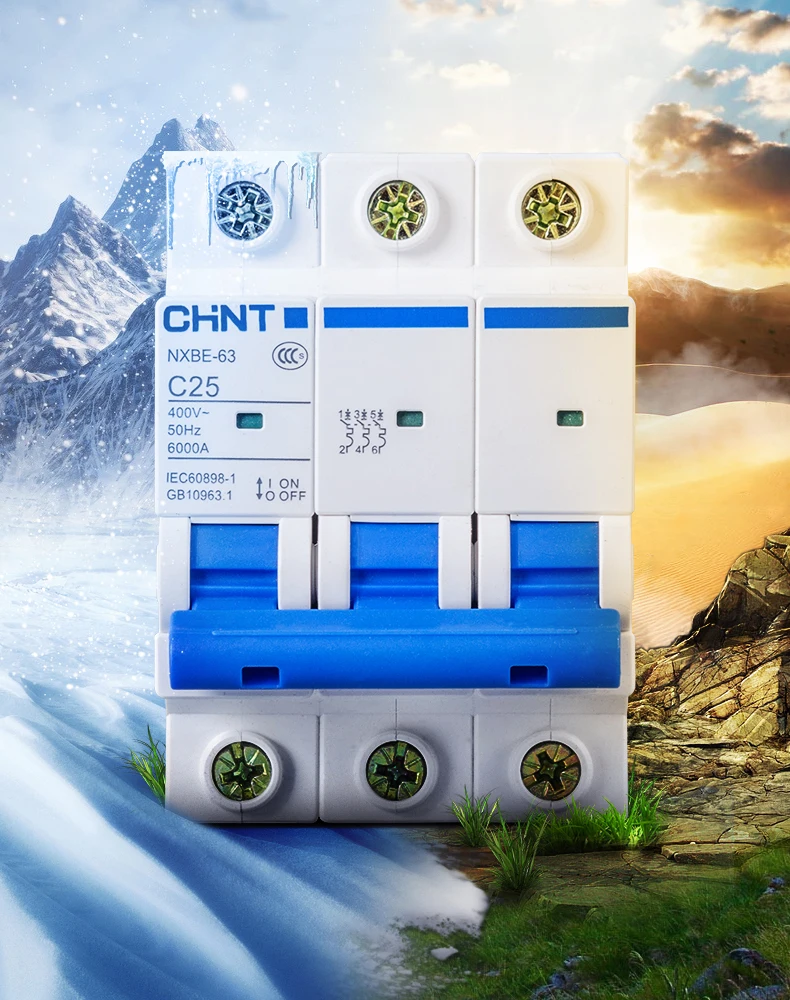

Сильная адаптивность к окружающей среде и надежная работа в суровых условиях

-30 ℃ ~ 70 ℃ диапазон температуры окружающей среды, для удовлетворения потребностей различных приложений

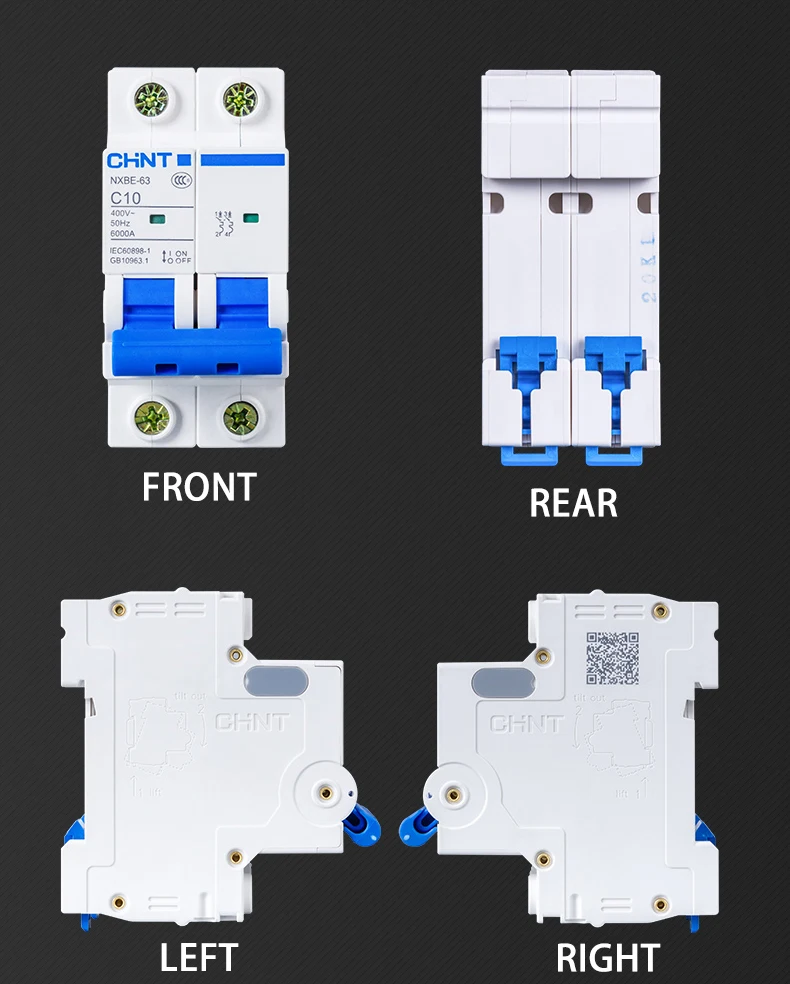

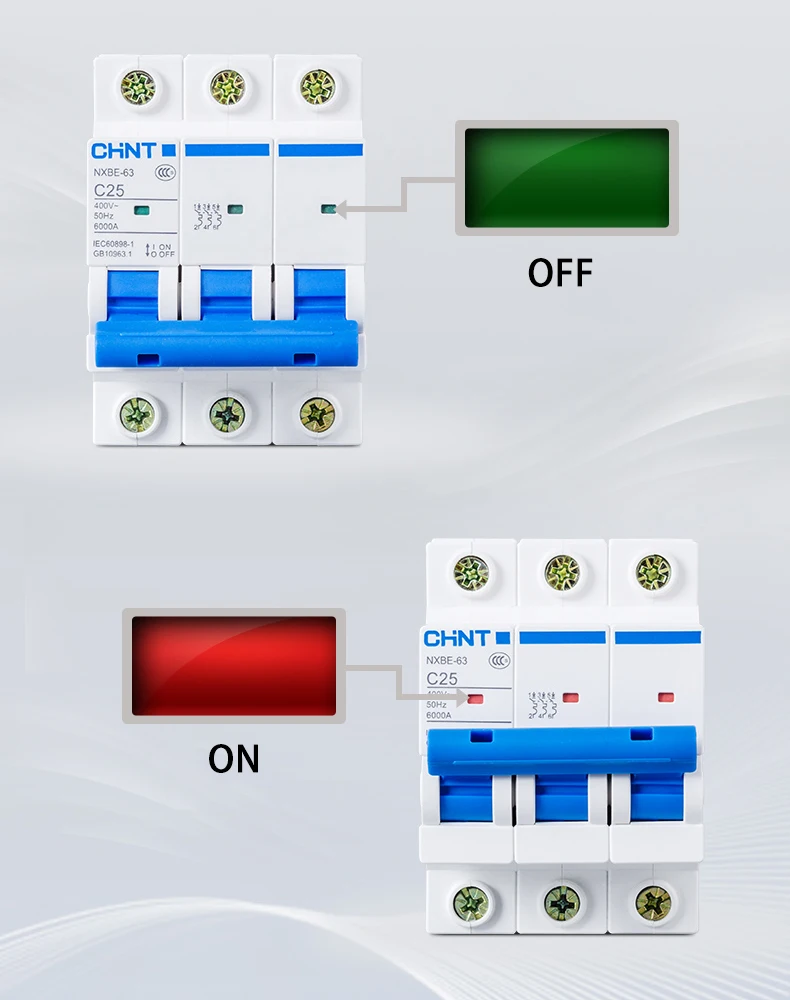

Окно контактного индикатора, четкое положение

Все модели визуализации положения контактной головки, избегайте неправильной работы, используйте более надежные

Выключатель и защита от утечки выберите

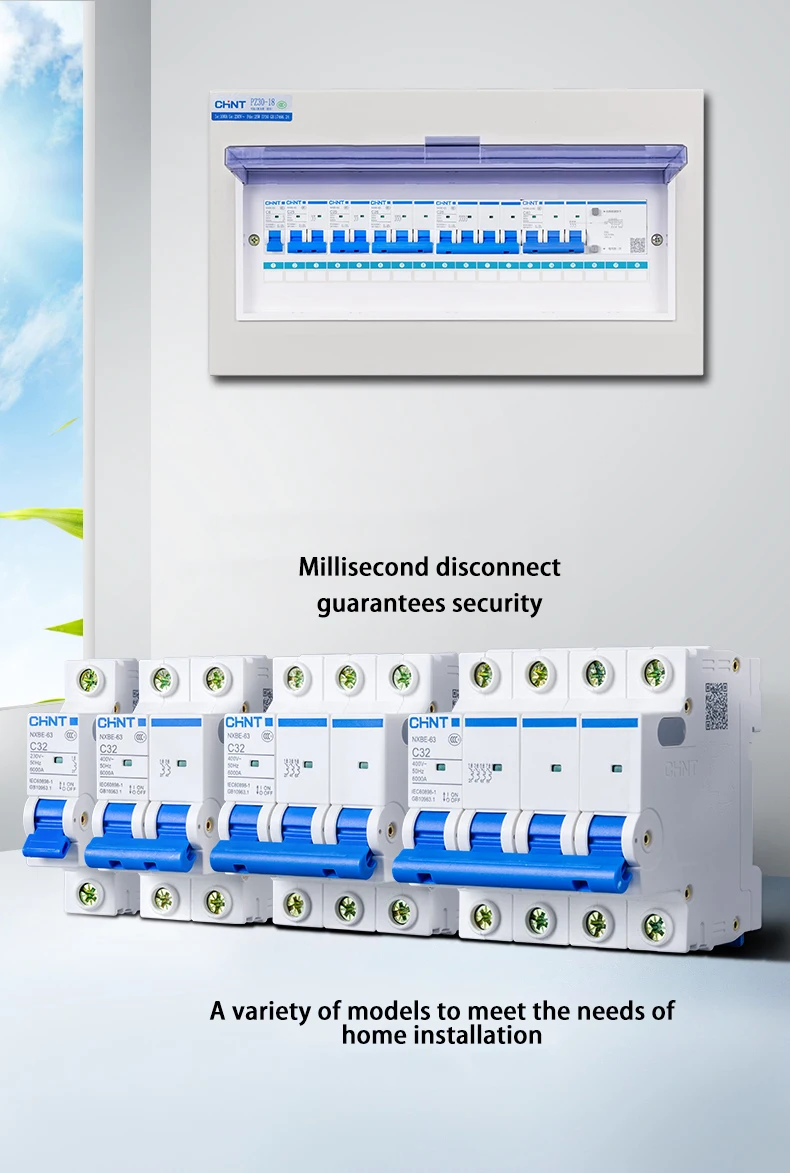

1. Главный выключатель бытовой распределительной коробки-это, как правило, мини-выключатель 32A-63A или выключатель с защитой от утечки, который может отсоединить фазовую линию и нейтральную линию одновременно миниатюрный автоматический выключатель 2.10A-16A Обычно выбирается для освещения цепь 3. Схема розетки обычно выбирает 16A-20A защита от утечки автоматический выключатель

Ток переключателя выбирается в соответствии с мощностью оборудования

1. Формула расчета = Мощность/напряжение * 3 (ток удара) 2.например: 3000 Вт оборудование 380 В напряжение выберите выключатель, 3000 Вт * 3 (импульсный ток) /380 В ≥23.68a ≥25a, мы выбираем 25А автоматический выключатель или выключатель утечки

Как выбрать электромагнитное отключение типа C и типа D

Диапазон действия длительной задержки типа C составляет 5-10 дюймов; Диапазон действия длительной задержки типа D-10-12 дюймов. (В номинальном токе переключателя) Тип C используется в области нагрузки на светильник, такие как управление распределением и светильник ing. Тип D может использоваться в местах запуска тяжелой нагрузки, таких как запуск двигателя, Может избежать оборудования после запуска мгновенного тока слишком велик, чтобы вызвать ненужную перегрузку переключателя.

Не могу выключить

1. Является ли порт нагрузки коротким замыканием 2. Неисправность рабочего механизма 3. Номинальный ток выключателя не соответствует току нагрузки

Высокая температура

1. Винт проводки свободный, не затягивая провод 2. Выбранная площадь провода слишком мала, провод слишком тонкий

Не отключен при коротком замыкании

1. Выбранный автоматический выключатель не соответствует условиям работы нагрузки

Нет электричества

1. Слишком маленькая свинцовая головка для зачистки 2. Винт проводки свободный, не затягивая провод

Все китайские продукты прошли сертификацию 3C
3C Сертификация в основном стремится пройти посылка решений, таких как «унифицированный каталог, унифицированные стандарты, технические правила, процедуры оценки соответствия, унифицированные сертификационные знаки, И унифицированные стандарты зарядки "полностью решить давнюю китайскую систему сертификации продукции. Обзор, повторные сборы, а также вопрос о неразборчивости сертификации и правоохранительных органов, а также создание технических правил, стандартов и процедур оценки соответствия в соответствии с международными правилами могут способствовать упрощению процедур торговли и ее упрощению.
3C Сертификация коротка для китайской обязательной сертификации продукции. Основное содержание можно суммировать следующим образом:
(1) в соответствии с соответствующими договоренностями, принятыми в рамках Всемирной торговой организации, и международными правилами, государство реализует единую систему обязательной сертификации продуктов, связанных с здоровьем и безопасностью человека, безопасностью и здоровьем животных и растений, охрана окружающей среды и общественная безопасность в соответствии с законом. Национальная комиссия по сертификации и аккредитации отвечает за управление и организацию национальной системы сертификации обязательных продуктов.
(2) Основная особенность национальной системы сертификации обязательных продуктов заключается в том, что государство издает единый каталог, определяет равномерно применимые национальные стандарты, технические правила и процедуры реализации, формирует унифицированные логотипы, И устанавливает унифицированные стандарты зарядки. Все продукты, перечисленные в каталоге обязательных сертификатов продукции, должны быть сертифицированы Национальным уполномоченным сертификационным органом, и только после получения соответствующего сертификата и применения сертификационного знака, могут ли они покидать завод, импортировать, продажа и использование в деловых и сервисных местах.
(3) в соответствии с китайскими обязательствами в рамках Всемирной торговой организации и принципом воплощения национального режима, две оригинальные системы охватывают 138 товаров. «Каталог», выпущенный на этот раз, удалил медицинское ультразвуковое диагностическое и лечебное оборудование, которое первоначально было включено в систему управления обязательной сертификацией. 16 видов продукции, 10 видов продукции, включая безопасное стекло для строительства, и есть 132 вида обязательных сертификационных продуктов, которые действительно включены в каталог.
(4) для обязательной сертификации продукта в штате используется единый знак. Название нового национального знака обязательной сертификации-«Китайская обязательная сертификация», английское имя-«Китайская обязательная сертификация», а английское аббревиатура может называться знаком «3C». После введения в действие китайского знака обязательной сертификации, Он заменит оригинальный знак «Great Wall» и знак «CCIB».
(5) Государство равномерно определяет зарядные элементы и стандарты для обязательной сертификации продукта. Разработка новых зарядных устройств и стандартов зарядки будет основываться на принципе некоммерческого производства и отражения национального режима, всесторонне учитывая текущее состояние зарядки, И со ссылкой на аналогичную зарубежную сертификацию зарядных устройств и стандартов зарядки.
