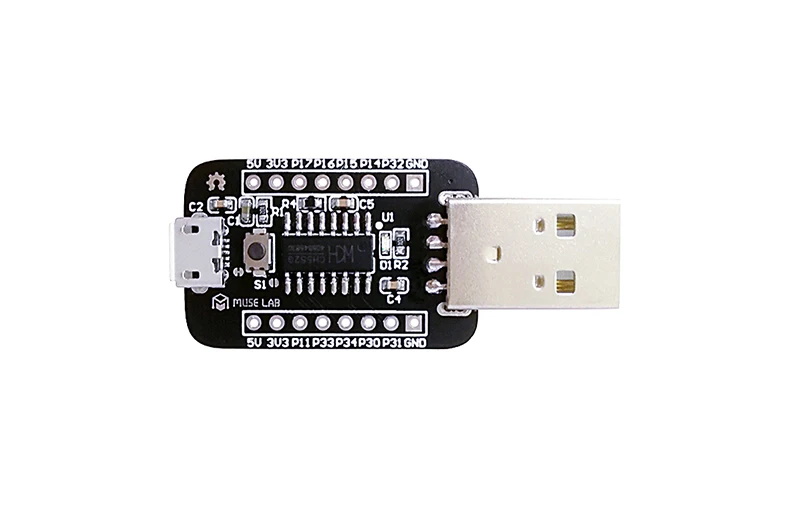

Введение

Чипы серии CH55x-это микрокомпьютеры с 8051 ядрами, изготовленные Nanjing Qinheng Microelectronics Co., Ltd., включая CH551, CH552, CH554, CH559. nanoCH55x-это разработанная и изготовленная Muse Lab на базе CH552, которая поддерживает частоту системы до 24 МГц. Встроенная память 16 Кб, 256 байт внутренней памяти iRAM и 1 КБ встроенной памяти xRAM, которая поддерживает прямой доступ к памяти DMA. CH552 имеет богатые периферийные устройства, такие как аналоговое-цифровое преобразование ADC, Емкостное Сенсорное обнаружение, три набора таймеров, захват сигнала и ШИМ, два асинхронных последовательных порта, SPI, контроллер устройства USB, полноскоростной трансивер и так далее. Плата разработки обеспечивает USB-A интерфейс и интерфейс Micro-USB. Все GPIO светодиодные для разработчика для разработки и отладки.

Особенности и характеристики

Улучшенный микроконтроллер E8051 с 8051 ядром, совместимый с набором инструкций MCS51, инструкции по 79% являются однобайтовыми и одноциклическими инструкциями, средняя скорость инструкции в 8-15 раз быстрее, чем стандартная MCS51. У него есть уникальная Инструкция по быстрому копированию данных XRAM. Максимальная частота системы может достигать 24 МГц.

Встроенная флэш-память/RAM Встроенная память 16 Кб prog ram ROM, 256 байт внутренней i RAM и 1 КБ встроенной RAM x RAM, которая поддерживает прямой доступ к памяти DMA

USB: Встроенный usb-контроллер и usb-приемопередатчик, поддерживающий полную скорость USB2.0 и низкоскоростной режим хоста или устройства. Поддержка до четырёхъядерный 64-разрядный процессор байт информация о товарах, встроенный FIFO, Поддержка ДМА

UART: 2 полнодуплексных асинхронных последовательных порта, оба из них поддерживают высокую скорость передачи данных. UART0-это стандартный последовательный порт MCS51

Таймер: 3 группы таймеров/счетчиков, поддержка 2 захвата сигнала и 2 выхода ШИМ

SPI: 1 SPI интерфейс связи, встроенный FIFO, поддержка режима master-slave

АЦП: 4-канальный видеорегистратор 8-битный аналого-D аналого-цифрового преобразователя, Поддержка напряжения сравнение

Сенсорный экран: 6-канальный постоянной ёмкости, универсальный конденсатор обнаружения, поддерживает до 15 сенсорные кнопки и независимых время прерывания

• Маленький размер: 4,8 см * 2,0 см

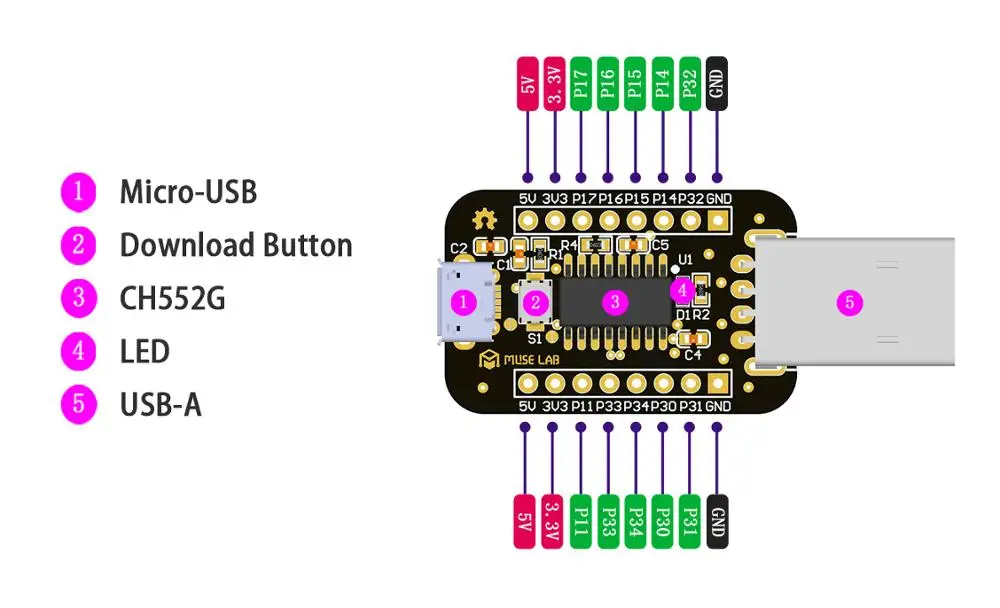

Схема

Как мигать

1. Загрузите и установите программное обеспечение для сжигания с именем "WCHISPTool_Setup.exe" из //github.com/wuxx/nanoCH55x/software

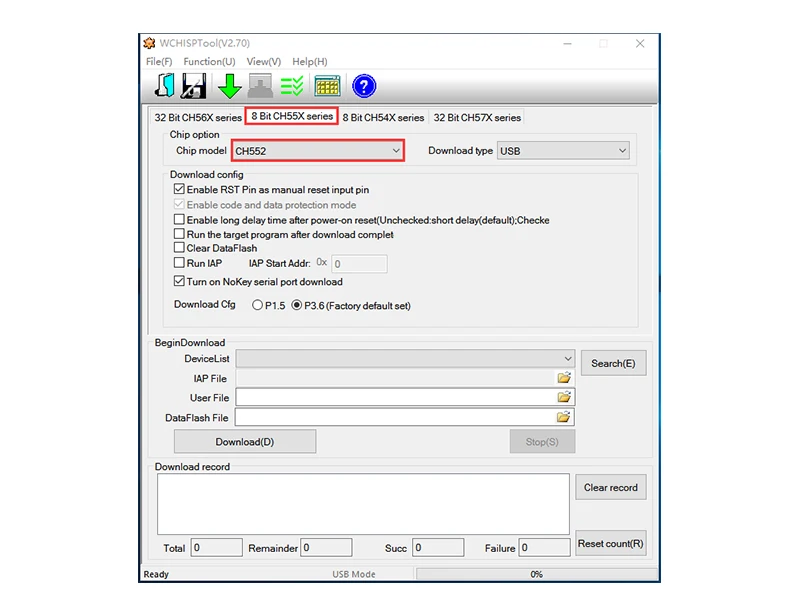

2. Откройте и настройте программное обеспечение горения, как показано ниже,

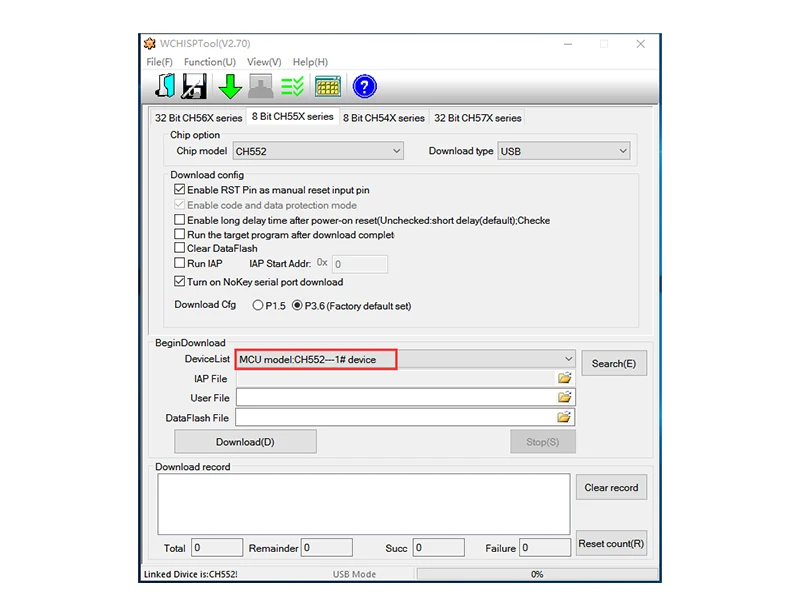

3. Нажмите кнопку загрузки на плате и подключите плату к usb-порту ПК. Если все в порядке, программное обеспечение для сжигания распознает соответствующее usb-устройство.

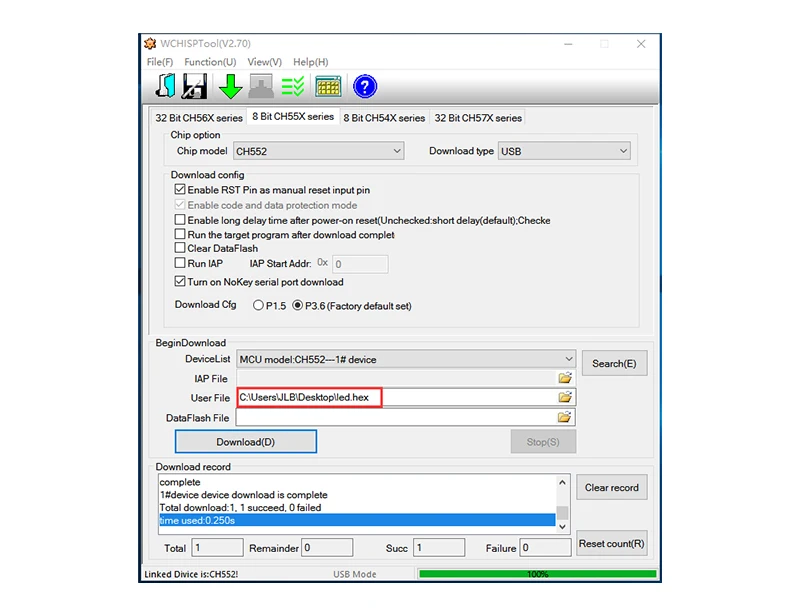

4. Выберите каталог прошивки, затем нажмите кнопку «скачать (D)», чтобы мигать плату.

Советы

● Стек MCU серии 51 чрезвычайно мал. Для CH552 стек составляет всего 128 байт. Поэтому при программировании необходимо обратить внимание на уровень вызовов функции управления и определение локальных переменных. Как только стек перелетает, произойдет сбой программы или другие ненепредвиденные последствия. ● Согласно официальному руководству, ПЗУ CH552 может быть запрограммировано около 200 раз под 5 в источник питания из-за использования технологии iFlash. Фактический тест более 200 раз. Тем не менее, все еще необходимо обратить внимание при использовании в качестве платы развития. Лучше сделать или приобрести несколько досок разработки для разработки и тестирования.

Документы

NanoCH55X РЕПО: //github.com/wuxx/nanoCH55x справки: ● http://club.szlcsc.com/article/details_9799_1.html ● //bbs.21ic.com/icview-2537566-1-1.html?ordertype=2 ● http://www.wch.cn/products/CH552.html

Список доставки

● Плата развития CH552 * 1
● 8 Pin Header * 2
