SPP-S SBUS PPM PWM Signal Conversion Module Receiver Adapter Support 8ch Input / Output 3.3-20V for RC Drone Part on - Модуль преобразования сигнала SPP-S SBUS PPM PWM приёмника с поддержкой 8 входов/выходов 3.3-20V для частей RC-дрона.

SPP-S SBUS PPM PWM Signal Conversion Module Receiver Adapter Support 8ch Input / Output 3.3-20V for RC Drone Part on - Модуль преобразования сигнала приёмника с поддержкой 8 входов/выходов для частей RC-дрона.

SPP-S SBUS PPM PWM модуль преобразования сигнала

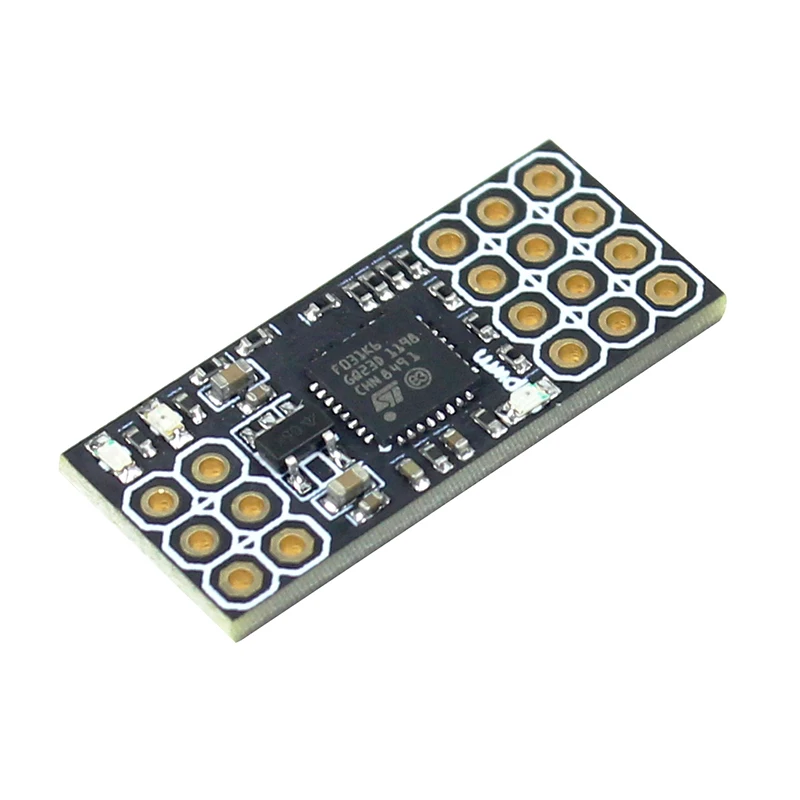

Же Electronics высокопроизводительный SPP_S постоянного тока в переменный конвертер, этот модуль с большим числом значений напряжения дизайн поддерживает до 20V вход переменного тока, 32-битный однокристальный, чтобы завершить приема сигнала, обработки, преобразования, стабильность и скорость далеко за пределами обычных 8-битный микроконтроллер, входным сигналом автоматической идентификации, нет необходимости вручную переключатель подключи и играй, индикация состояния проста и ясна, Поддержка 8 каналов ввода/вывода.

Параметр:
Вход напряжение: 3,3-20V
Ток: 15 мА
Размеры: 26*11 мм

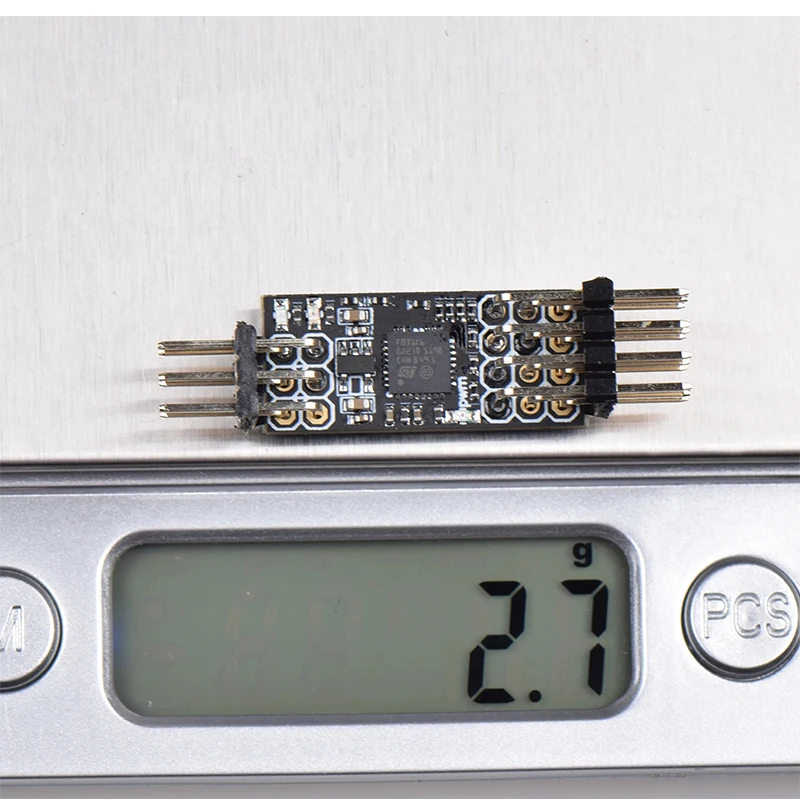

Вес: 2,7 грамм

Входной сигнал:
PPM (CPPM)
ШИМ (общий сигнал приемника)
SBUS (включая futaba-R7008SB серии, FrSky и т. Д.)

Особенности:
Вход SBUS сигнал и Выход PWM и PPM сигналы одновременно
Входной PWM сигнал и одновременно выходной PPM и SBUS сигналы
Входной PPM сигнал и Выход PWM и SBUS сигналы одновременно

Световой светильник:
Когда нет входного сигнала, все три индикатора включены (PPM зеленый, SBUS синий, PWM красный)
Индикатор входного сигнала мигает и индикатор выходного сигнала всегда включен.
Например, при входном сигнале PPM соответствующий индикатор PPM мигает зеленым, а индикаторы PWM red и SBUS blue всегда включены.

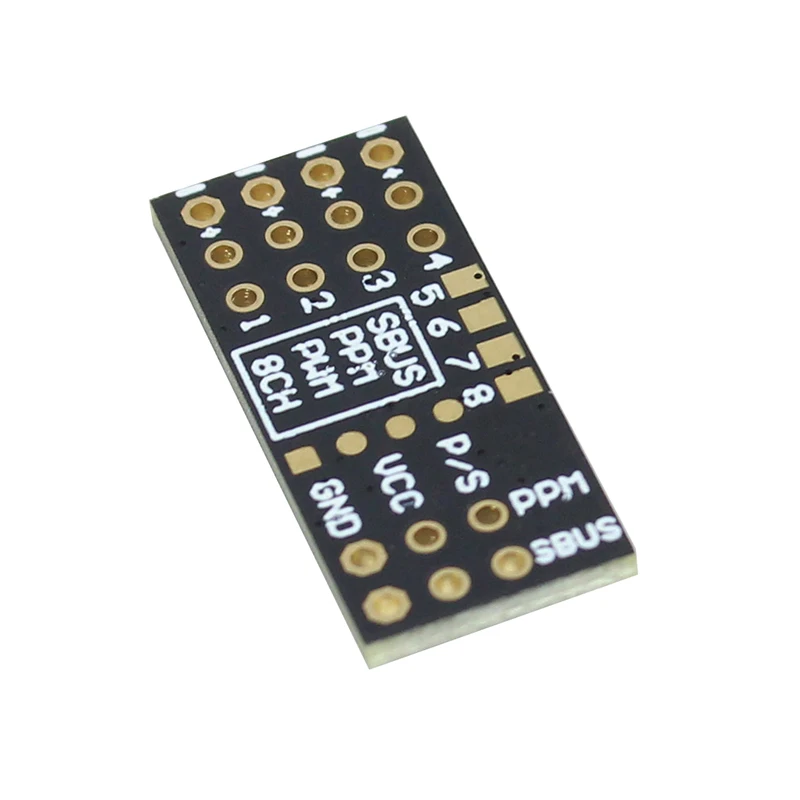

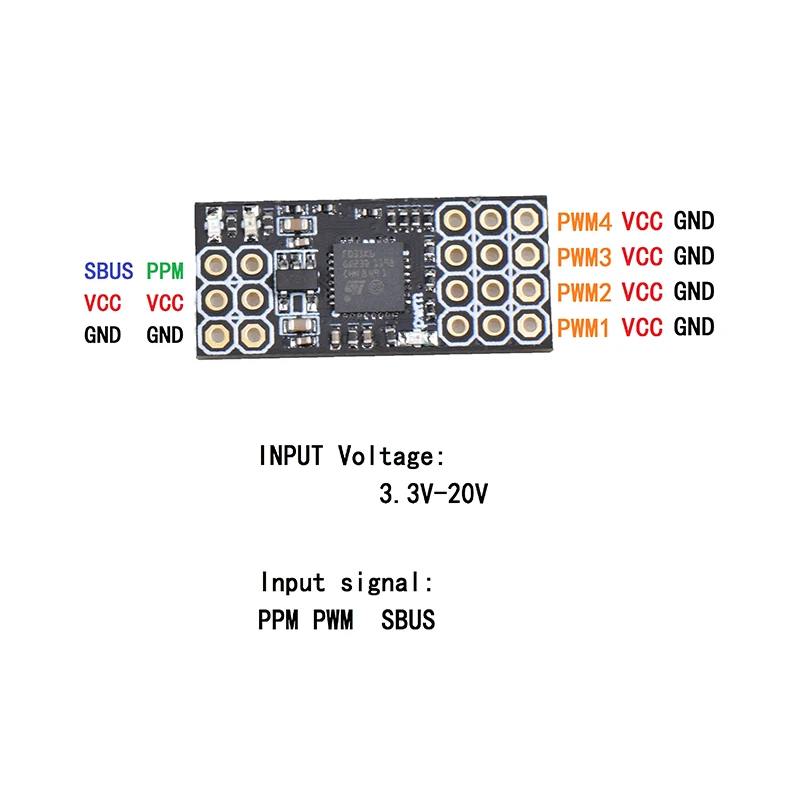

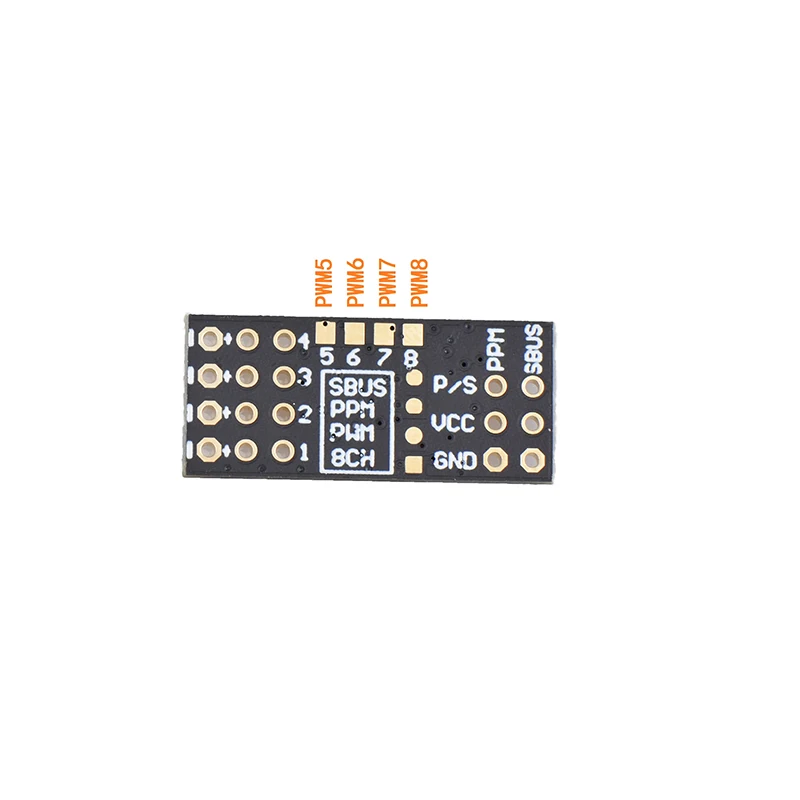

Описание канала:
1-8 каналов-входные или выходные каналы PWM сигнала
SBUS channel-это входной сигнал SBUS или выходной канал
Канал PPM-входной сигнал PPM или выходной канал

Инструкции по проводке:
Когда какой-либо один или несколько каналов 1-8 каналов ввода PWM сигналов, соответствующий PPM канал выводит PPM сигнал, и SBUS канал Выводит сигнал SBUS.
Когда канал PPM вводит сигнал PPM, он соответствует 1-8 выходному сигналу PWM, а канал SBUS Выводит сигнал SBUS.
Когда канал SBUS вводит сигнал SBUS, он соответствует 1-8 выходному сигналу PWM, а канал PPM Выводит сигнал PPM.

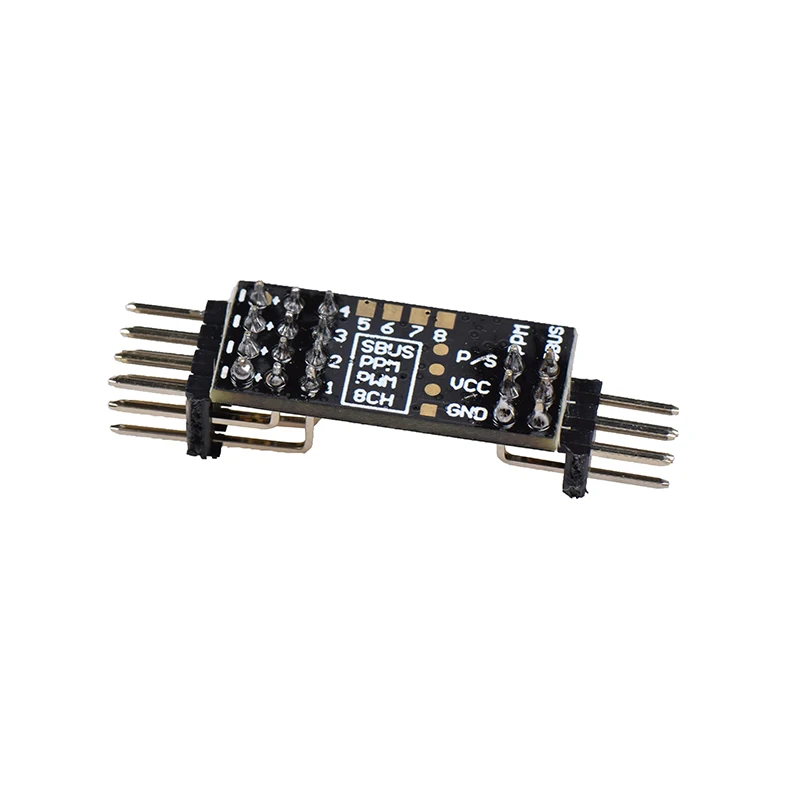

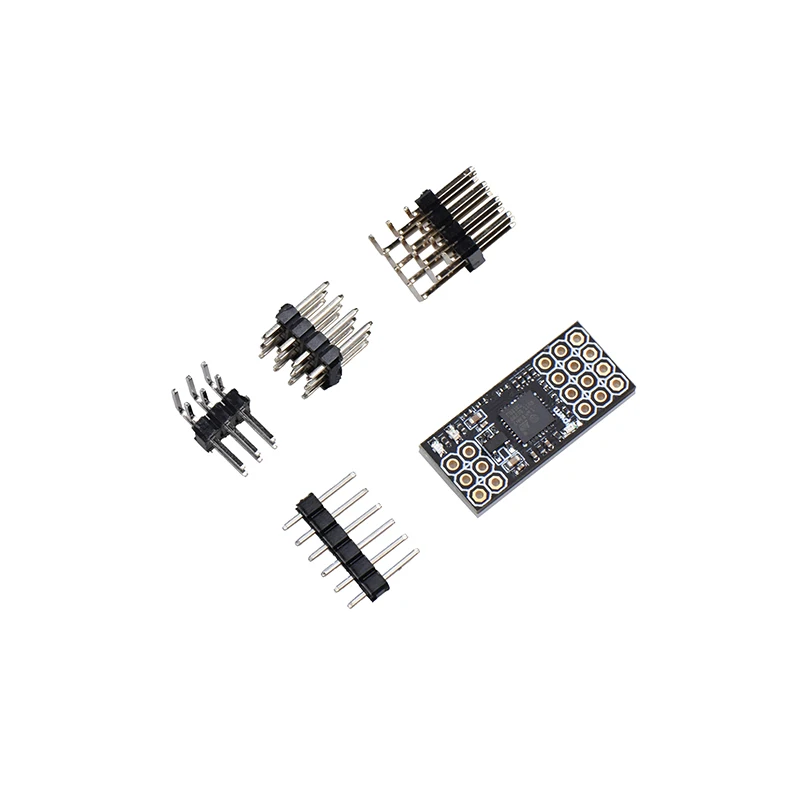

Упаковочный лист:
Модуль преобразования SPP 1
4P * 2,54 мм * 3 pin игольчатым подшипником-1 шт.
4P * 2,54 мм * 3 булавки иглы 1 шт
3P * 2,54 мм * 2 булавки иглы 1 шт
6P * 2,54 мм поршневой палец игольчатым подшипником-1 шт.

Примечание: штифты самосварки
