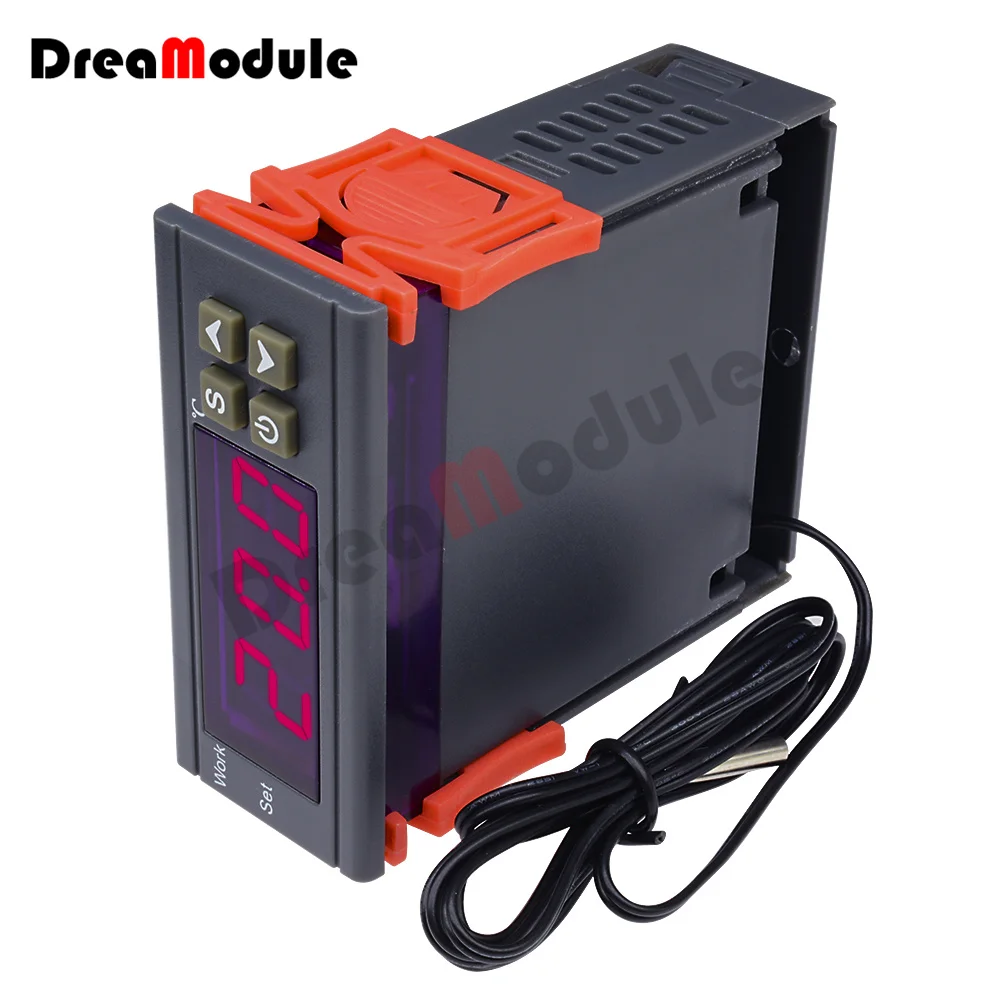

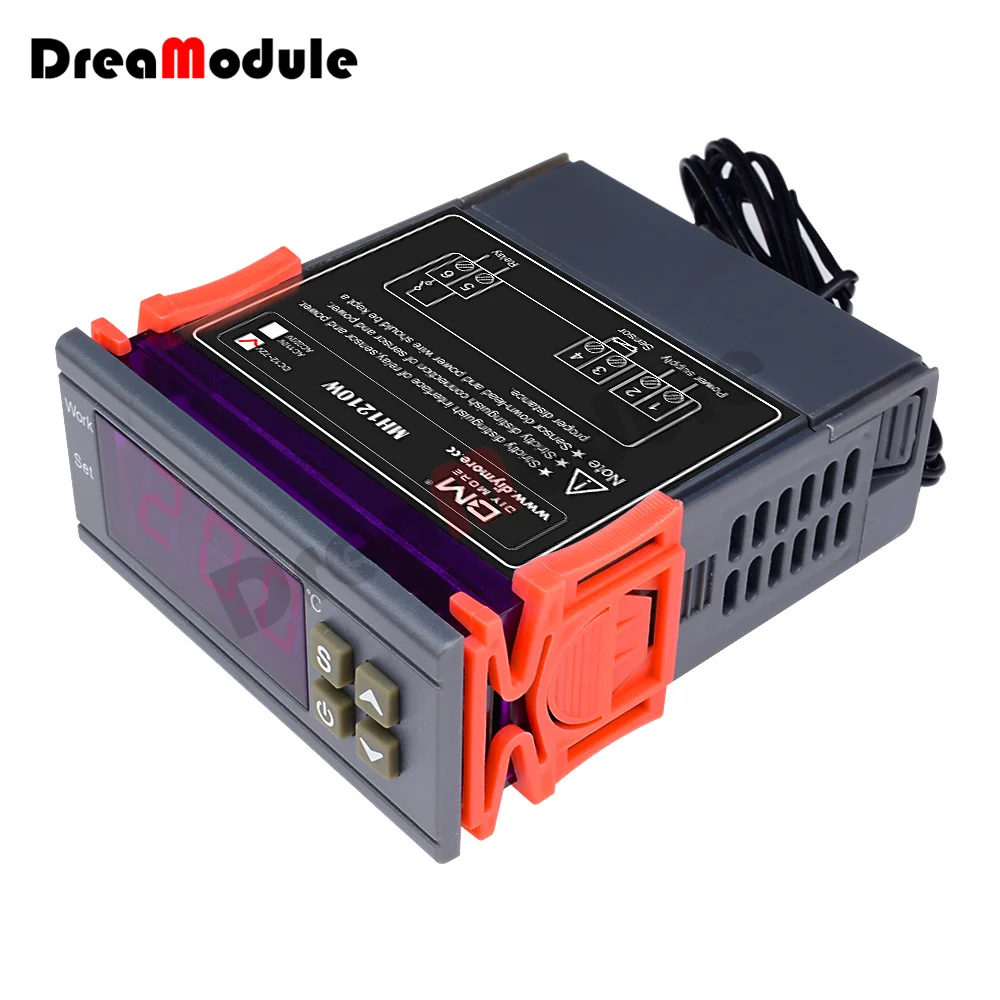

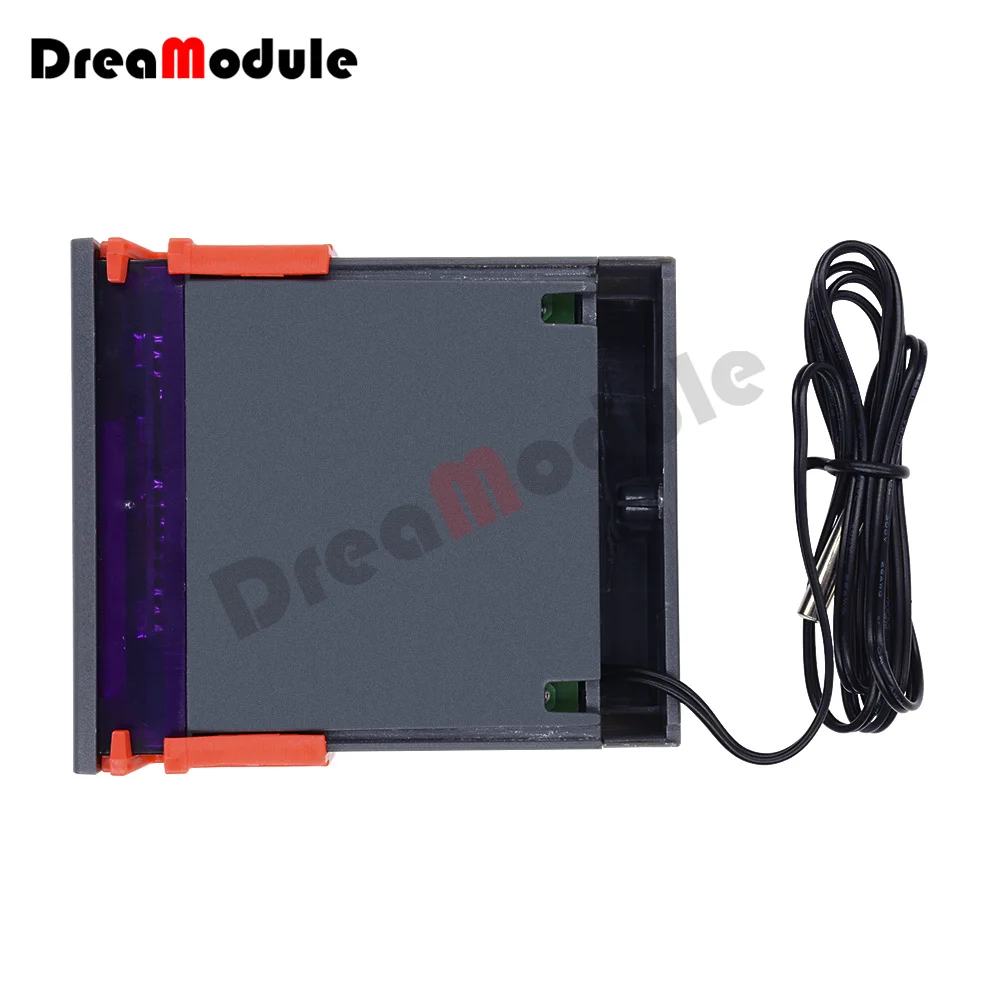

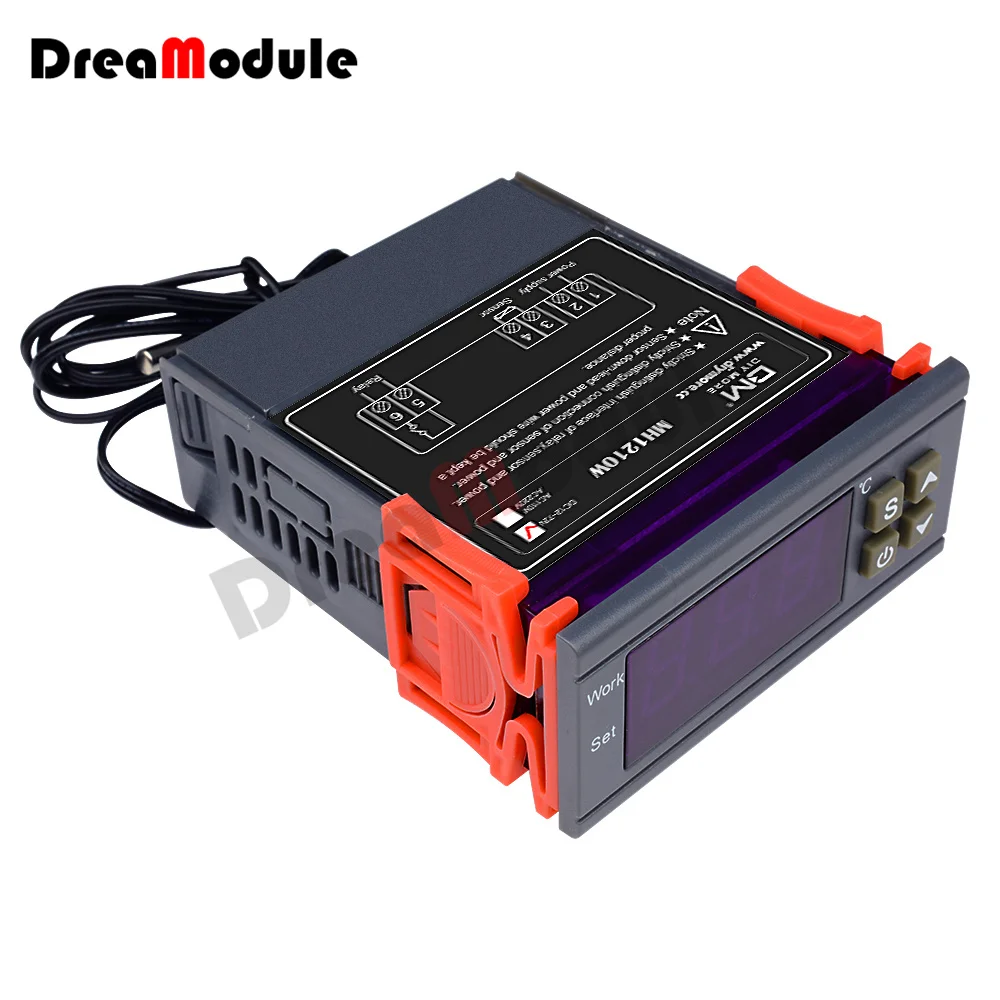

Цифровой регулятор температуры MH1210W 90-250 В 10 А 220 термостата с датчиком-50 ~ 110C

Цифровой регулятор температуры MH1210W 90-250 В 10 А 220 термостата с датчиком-50 ~ 110C

MH1210W цифровой регулятор температуры 90-250V 10A 220V термостат регулятор с датчиком-50 ~ 110C контроль нагрева охлаждения

Технические параметры:

1. Рабочее напряжение указано на корпусе изделия;

2. -40 °C ~ 120 °C: погрешность измерения ± 0. 5 ° C

3. -40 °C ~ 120 °C: точность контроля температуры: точность отображения 1С 0. 1 °C

4. NTC25 °C = 10K B3435 почвы 1% (1 метр в длину, независимо от положительного или отрицательного)

5. Напряжение источника питания: версия постоянного тока DC12 ~ 72 в, версия переменного тока AC100/220 В

6. Рабочая среда: температура: -20 °C ~ 70 °C, влажность: 90% RH без конденсации

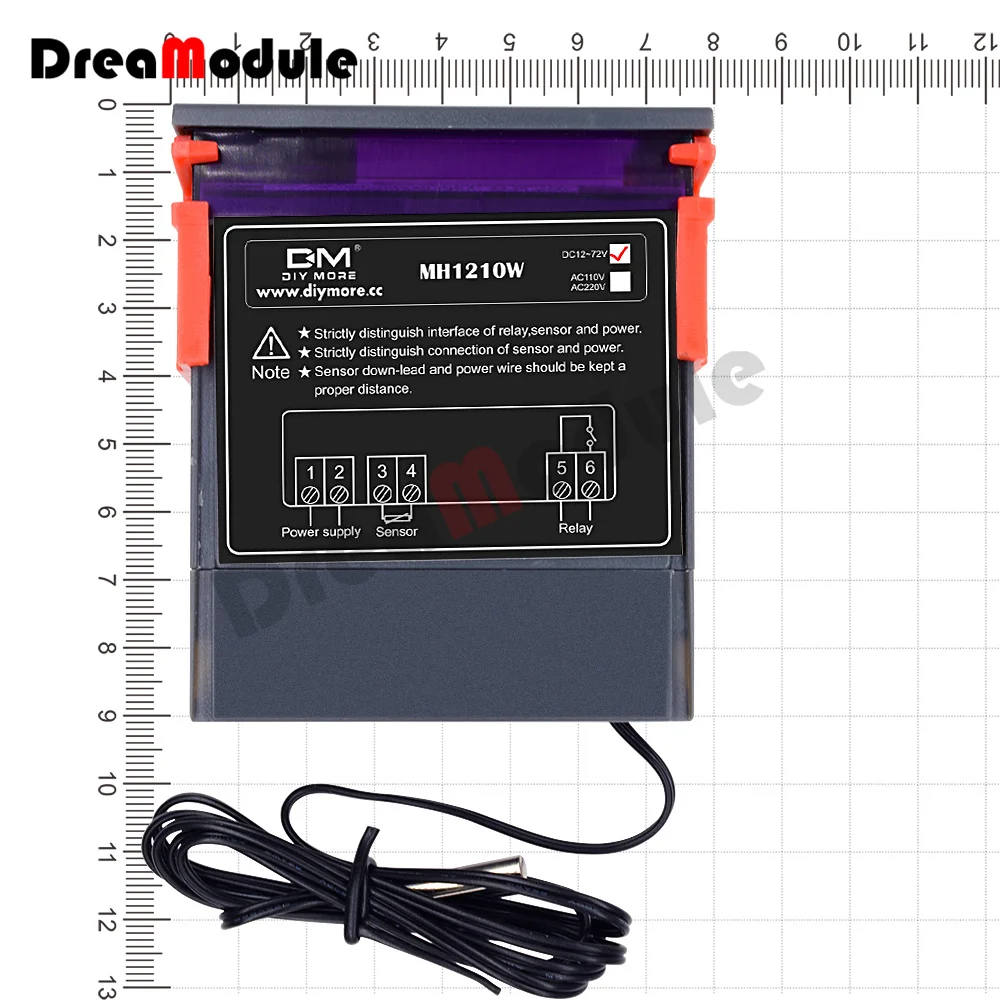

7. Размер изделия: 75*85*35 (ширина, глубина, высота) мм

Инструкции:

Нажмите клавишу S в течение 3 секунд, чтобы войти в режим меню программы, в котором отображается код HC. Нажмите клавишу △ или ▽, чтобы пройти HC-CP-LA-PU-CA параметров. Чтобы ввести код, нажмите клавишу S, нажмите клавишу △ или ▽, чтобы изменить желаемое значение и нажмите кнопку SET для сохранения и выхода. Настройка Температуры: короткое нажатие клавиши S (не более 2 секунд) для отображения температуры по умолчанию на заводе. Нажмите △ или ▽, чтобы изменить значение, чтобы сохранить его автоматически. (Нажмите и удерживайте кнопку △ или ▽ в течение 2 секунд, чтобы быстро настроить значение.)

Контроль нагрева:

Когда метод контроля температуры (код HC) установлен в H, например, установленное контрольное значение температуры 28 ° C, и разница в температуре 2 ° C. Когда значение температуры окружающей среды ≥ заданное значение температуры (28 °C), реле открывается и закрывает выходную нагрузку; Когда значение температуры окружающей среды ≤ заданное значение температуры (28 °C)-Температура возврата (2 ° C) и "задержка" устанавливается после начала времени, Реле тянет вверх, чтобы начать выходную нагрузку; (если функция задержки не нужна, Запуск задержки (код PU) может быть установлен до 0).

Режим охлаждения:

Когда метод контроля температуры (код HC) установлен в C, например, установленное контрольное значение температуры 28 ° C, а разница в температуре 2 ° C. Когда значение температуры окружающей среды ≤ заданное значение температуры (28 °C), реле открывается и закрывает выходную нагрузку; Когда значение температуры окружающей среды ≥ заданное значение температуры (28 °C) + Температура гистерезиса (2 ° C) и «Запуск задержки» устанавливается по истечении времени, Реле всасывается, и начинается выходная нагрузка: (рекомендуется, чтобы время запуска задержки было временем по умолчанию для защиты компрессора. Если задержка не требуется, код (PU) установлен на 0)

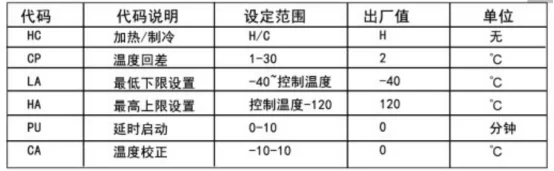

Таблица кодов меню:

Примечание:LA Минимальный нижний предел и HA верхний предел без контроля температуры Регулировка параметров, если изменен, уменьшить диапазон контроля температуры

Инструкции по кнопке питания:

1. Удерживайте кнопку питания в течение 5 секунд, чтобы выключить, нажмите кнопку питания для загрузки

2. В интерфейсе настройки температуры и интерфейсе настройки режима нажмите кнопку питания, чтобы быстро сохранить настройки и выйти из интерфейса настройки.

Восстановите Заводское значение по умолчанию: после нажатия кнопки «▲» в течение 5 секунд все заданные параметры пользователя будут восстановлены до заводских значений по умолчанию.

Блокировка параметров: Нажмите кнопку ▼ в течение 3 секунд для вспышки «0FF», чтобы указать, что пользователь настроил параметр для блокировки. Таким образом, та же операция мигает «ON», чтобы указать, что пользователь настроил блокировку параметров, чтобы быть выпущенным. (Пользователь может просматривать только и не может изменить после блокировки параметра, но Регулировка степени Управления по-прежнему действительна)

Подсказка о неисправности:

Когда датчик короткое замыкание или при обнаружении температуры окружающей среды выше верхнего предела температуры 120 градусов, мигание означает, что HHH хорошо закрывает выходную нагрузку. Когда датчик открыт или обнаруживает, что температура окружающей среды ниже нижнего предела температуры-40 градусов, LLL мигает и выходная нагрузка выключена.

Меры предосторожности:

1. Чтобы предотвратить высокочастотные помехи, измерительная линия во время установки не может быть соединена с линией электропитания и линией оборудования отрицательного напряжения, и требуется отдельная проводка.

2. Источник питания и хост должны указывать напряжение-причина, отклонение номинального напряжения не более 1% от 0%. Датчик, линия питания и выходной интерфейс нагрузки строго различаются во время установки.

3. Основной блок термостата не может быть установлен в местах, где вода капает, старики и дети находятся в пределах легкой досягаемости.

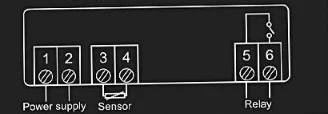

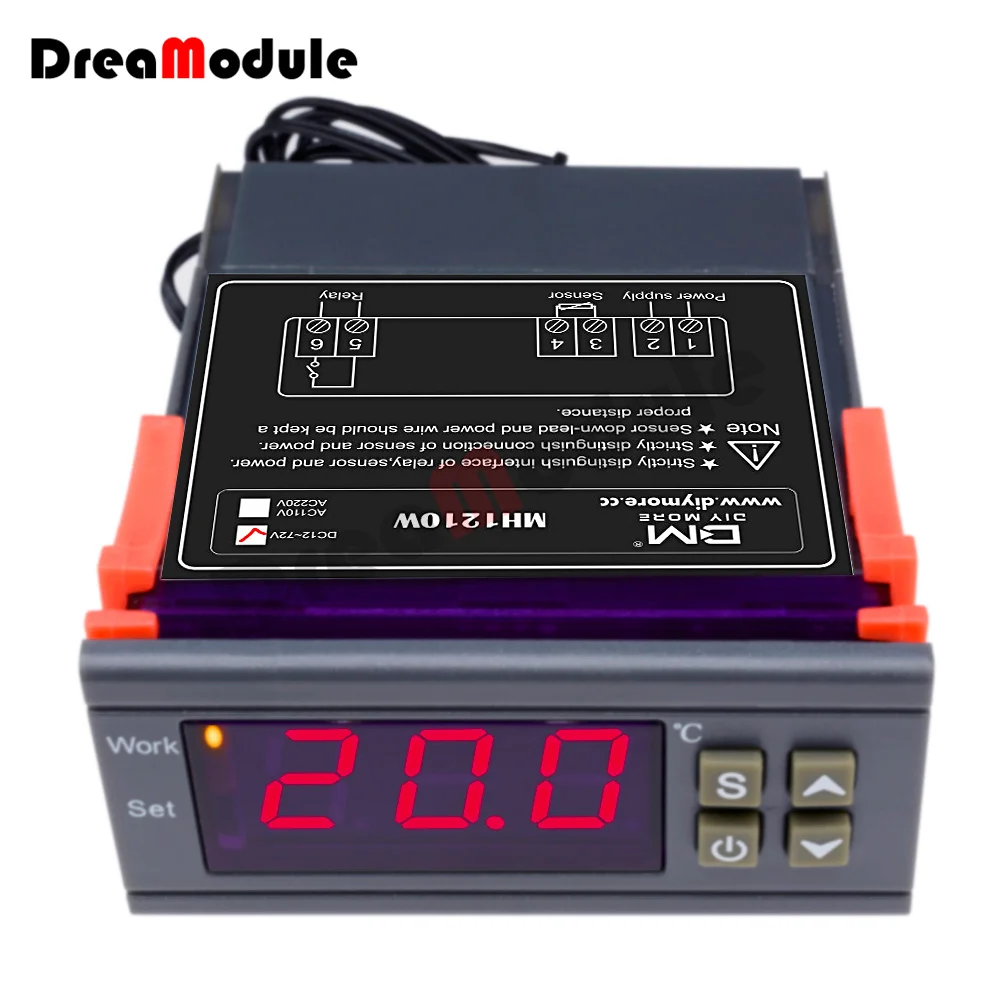

4. После подключения Проверьте правильность линии, а затем включите питание, чтобы избежать случайного сжигания температурного контроллера и оборудования для загрузки. После установки нанесите защитный чехол на крышку. Схема установки проводки

При установке проводки убедитесь, что рабочее напряжение самой нагрузки и напряжение, отмеченное термостатом, совпадают с значением напряжения, в противном случае вы не можете подключиться согласно этой диаграмме.
