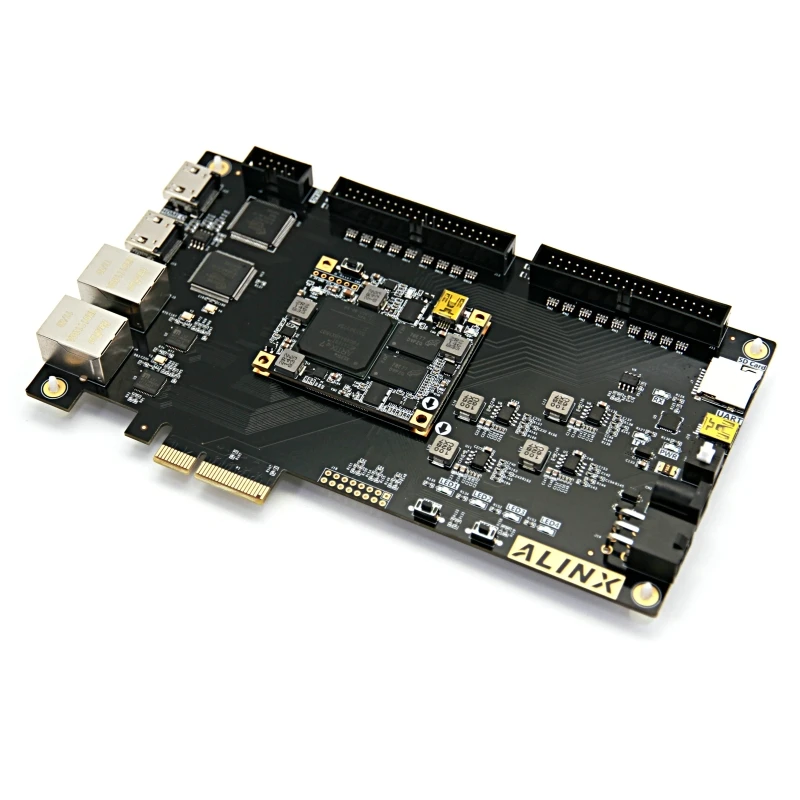

Макетная плата Xilinx FPGA Artix7 XC7A100T PCIe x 4 с двумя гигабитными Ethernet HDMI-совместимыми

Макетная плата Xilinx FPGA Artix7 XC7A100T PCIe x 4 с двумя гигабитными Ethernet HDMI-совместимыми

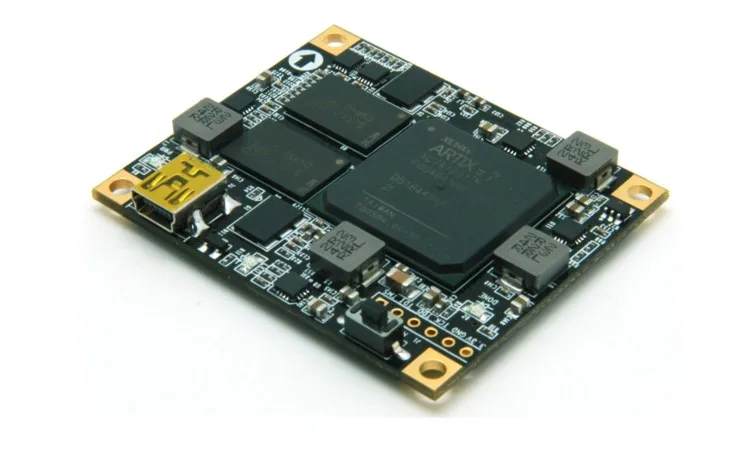

Характеристики основной платы:

Эта основная плата использует две части чипа MICRON MT41J256M16HA-125 DDR3, каждая с емкостью DDR 4 Гбит; Эти две чипы DDR объединены в 32-битную ширину шины данных, чтение и запись полосы пропускания данных между ПЛИС и DDR3 до 25 Гб; Эта конфигурация может удовлетворить потребности пользователей с высокой пропускной способностью обработки данных.

Эта основная плата расширяет 180 стандартных портов ввода-вывода уровня 3,3 В, 15 обычных портов ввода-вывода уровня 1,5 В и 4 пары высокоскоростных дифференциальных сигналов RX/TX GTP. Эта основная плата станет хорошим выбором для пользователей, которым нужно много IO.

Следы чипа-интерфейса ПЛИС имеют одинаковую длину и дифференциальную обработку, а размер основной платы составляет всего 45*55 (мм), что очень подходит для вторичной разработки.

Параметры:

1) XC7A100T-2FGG484I, промышленная ПЛИС, 2 класса скорости. Основные параметры чипа FPGA XC7A100T:

Имя

Параметры

Логические ячейки

101440

Ломтики

15850

Шлепанцы CLB

126800

Блок RAM (КБ)

4860

DSP ломтики

240

PCIe Gen2

1

XADC

1 встроенный 12 бит, 1 Мбит/с DA

Приемопередатчик GTP

4 встроенных, 6,6 ГБ/сек. макс

Класс скорости

-2

Класс температуры

Промышленный

2) DDR3: 8 Гбит (2 шт., 4 Гбит), 32-битная шина данных, частота передачи данных до 800 МГц.

3) кварцевый генератор: дифференциальный Кристалл SITIME 200 МГц обеспечивает стабильную работу системы. Кристалл дифференциала SITIME 125 МГц обеспечивает синхронизацию трансивера.

4) Вспышка: 128Mbit QSPI FLASH.

5) порт JTAG: 6-контактный порт JTAG для отладки программ и программирования.

6) трансивер: 4-канальный высокоскоростной трансивер с максимальной скоростью 6,6 Гбит/с.

7 светодиодный: 1 пользовательсветодиодный.

8) ключ: 1 Кнопка сброса.

9) интерфейс расширения: четыре 80-контактных высокоскоростных разъема, ведущие к 195 IOs.

10) Порт USB: 1 мини-интерфейс USB для источника питания.

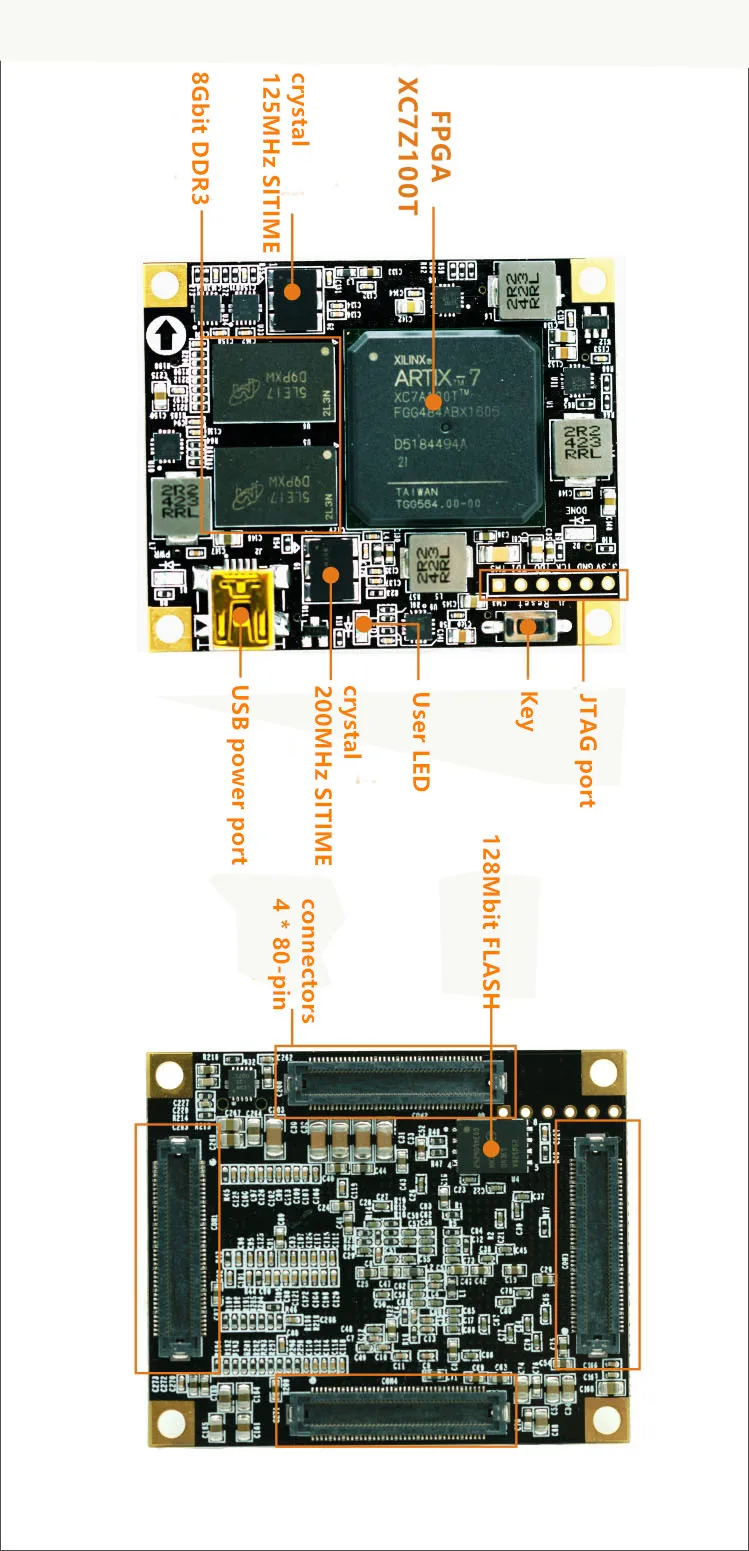

Структура основной платы:

Плата расширения PCIE:

Плата расширения разработана с богатыми периферийными интерфейсами, такими как один интерфейс PCIex4, два интерфейса Gigabit Ethernet, один выходной интерфейс HDMI, один входной интерфейс HDMI, интерфейс Uart, интерфейс SD-карты и так далее. Удовлетворить потребности пользователей различными PCIe высокоскоростной передачи данных, обработки изображений видео и промышленного управления.

Периферийный интерфейс платы расширения:

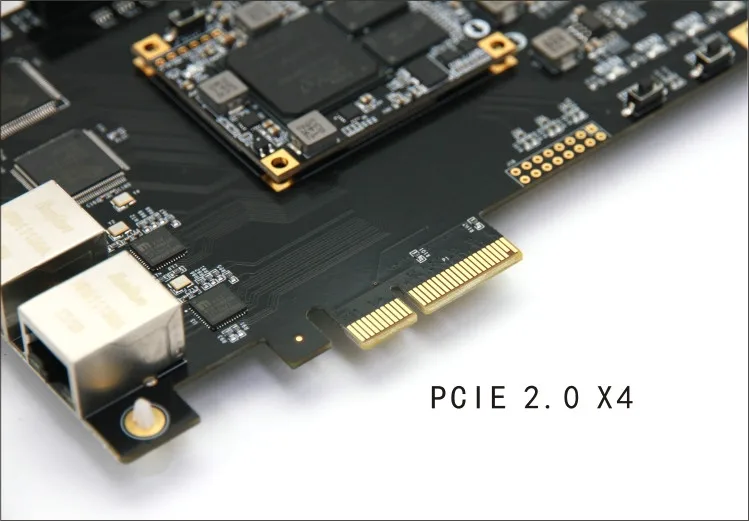

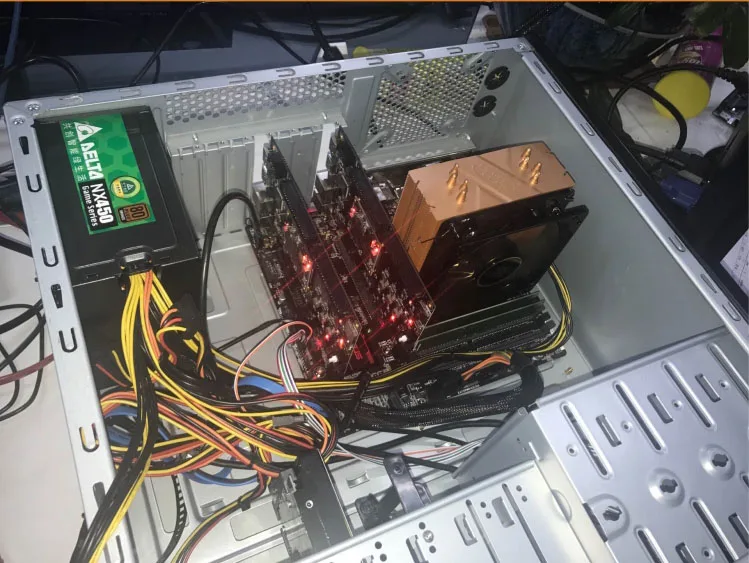

1-канальный интерфейс PCIe x 4: поддерживает PCI Express 2,0, обеспечивает высокоскоростной интерфейс передачи данных PCIe x4, одноканальную скорость связи до 5 Гбит/с.

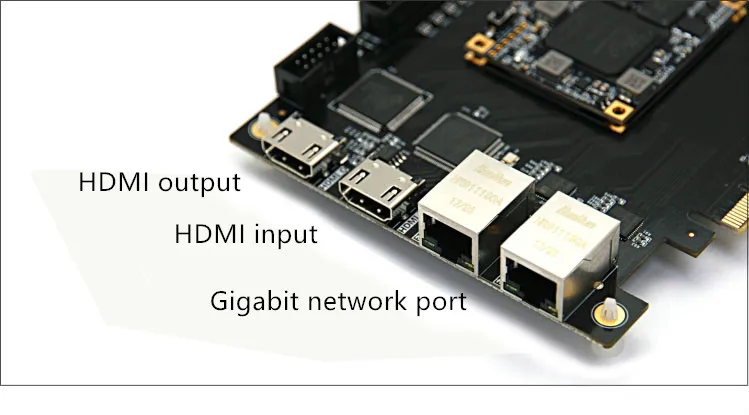

2 интерфейсы 10/100M/1000M Ethernet RJ-45: гигабитный интерфейс Ethernet использует чип Ethernet PHY KSZ9031RNX Micrel для обеспечения услуг сетевой связи для пользователей. Чип KSZ9031RNX поддерживает скорость передачи по сети 100/1000 Мбит/с. Полнодуплексный и адаптивный.

1 выход HDMI: максимальный выход 1080P при 60 Гц, поддержка 3D выхода.

1 вход HDMI: максимум 1080P при 60 гц.

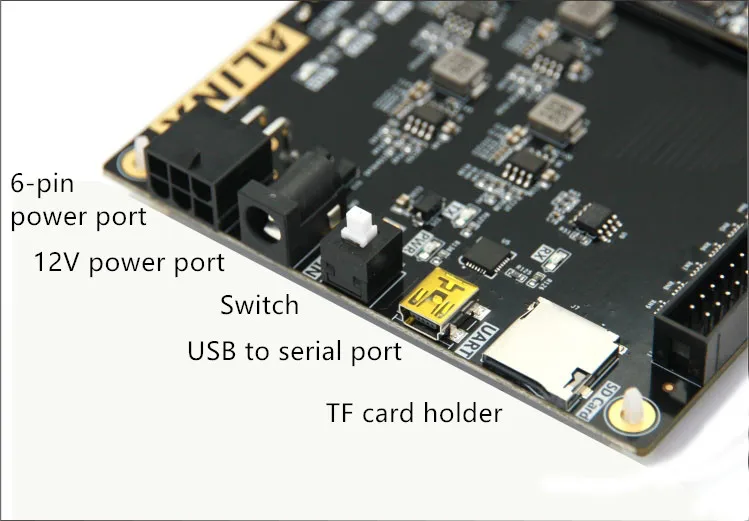

1 USB-интерфейс Uart для связи с компьютером.

A держатель карт micro SD: поддерживает режим SD и режим SPI.

EEPROM: одна часть IIC-интерфейса EEPROM 24LC04.

Порты расширения: два 40-контактных порта расширения с шагом 2,54 мм могут быть подключены к нашим различным модулям (камера, ЖК-экран TFT, высокоскоростной рекламный модуль и т. д.). Каждый порт расширения содержит 1 канальный источник питания 5 В, 2 канала питания 3,3 В, 3 канала заземления, 34 канала ввода-вывода.

Порт JTAG: 10-контактный Стандартный JTAG-порт 2,54 мм для загрузки и отладки программ ПЛИС.

Ключ: 2 пользовательские кнопки.

Светодиодный: 4 пользовательсветодиодный да.

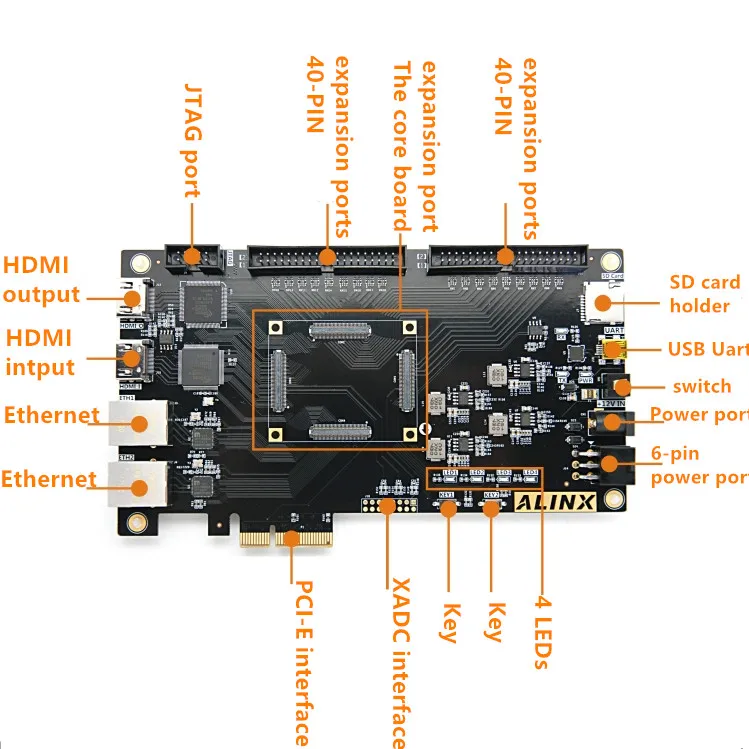

Структура платы расширения IO:

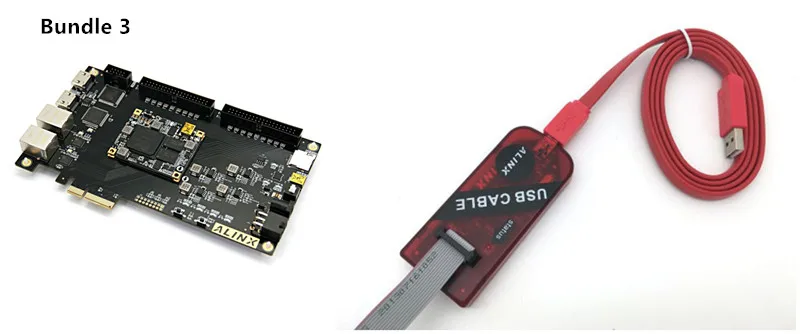

Список доставки:

1 * материнская плата XC7A100T

1 * плата расширения PCIe

1 кабель MiniUSB

1 * кабель питания 12 В

1 * USB-кабель для загрузки
