1) Мощность входное напряжение 12V-28V; boost соотношение 1: 7,5, 12V может быть увеличена до 80V, 24V может быть увеличена до 160V.

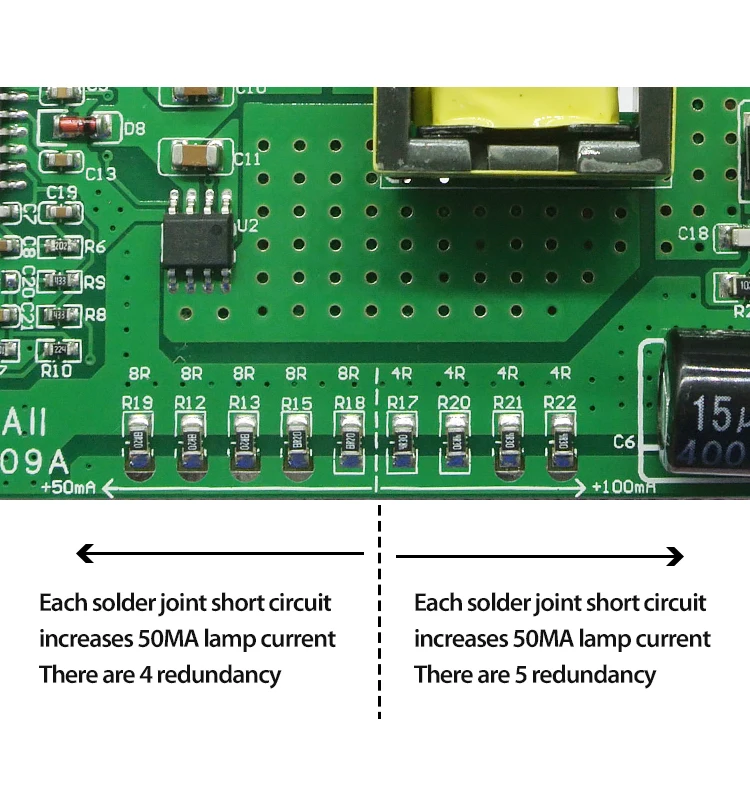

2) По умолчанию светодиодный ток лампы составляет 248ма, который может быть отрегулирован до 600мА путем короткого замыкания паяльных соединений на плате.

3) Общая выходная мощность ограничена менее 40 Вт.

4) лучшая рабочая температура трансформатора 85 ℃, а повышение температуры 30 ℃ при условии 40 Вт.

5) Режим обратного затемнения, ADJ является портом затемнения, Заземление является самым ярким, высокое напряжение затемнения, чтобы выйти.

6) ADJ не может быть приостановлен, если он не должен быть подключен, подключите его непосредственно к наземному проводу.

1. Питание защищено мягким пуском, поэтому порт затемнения должен быть подключен к земле, когда он не используется, и не рекомендуется оставлять его неподключенным.

2. Порт затемнения установлен на 0 ~ 3 в, 0 В является самым ярким. Это уже очень темный на 2 ~ 2,5 v, потому что в основном это защищены в тех случаях, когда оно находится недалеко от 3v, а на выходе-0v в настоящее время)

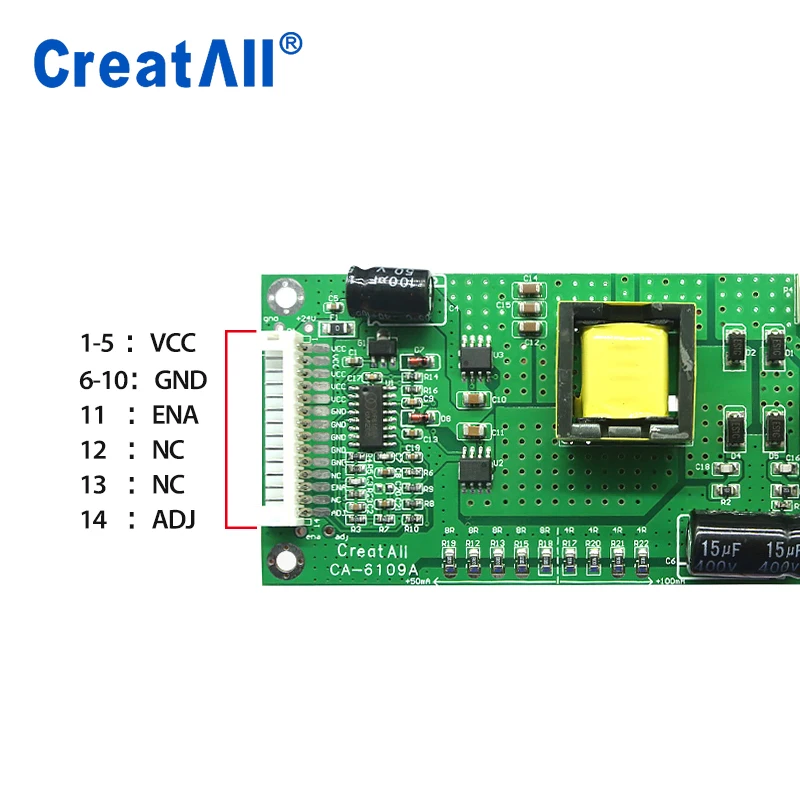

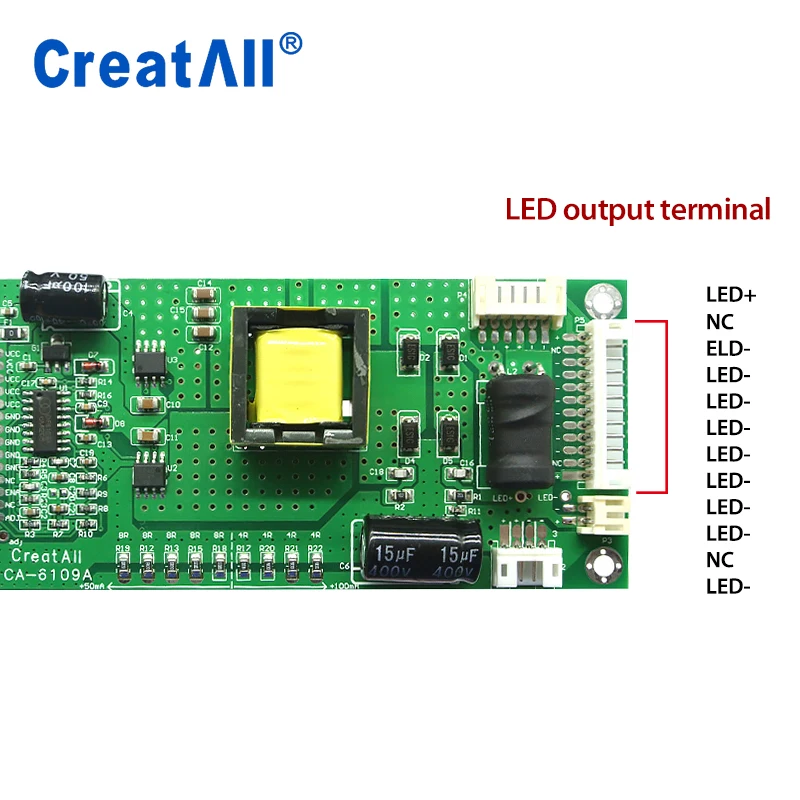

7) во время тестирования следуйте указателям на плате для подключения VCC, GND, EN (enable) и ADJ затемнения. Есть четыре входных порта в общей сложности, и выходные параметры подключены к светодиодный-выходным портам с положительным и отрицательным.
