Оригинальный осциллограф OWON VDS1022 25 МГц 100 Мвыб/с частота дискретизации 2 + 1 канала

Оригинальный осциллограф OWON VDS1022 25 МГц 100 Мвыб/с частота дискретизации 2 + 1 канала

Горячая Распродажа OWON VDS1022 осциллограф 25 МГц 100MSa/s частота дискретизации 2 + 1 многоканальный ПК цифровой осциллограф с зондами

Особенности:

+ Полоса пропускания 25 МГцИ 100MSa/ssample rate

+ 2/ 4 канала

+ Длина записи 5K

+ Дружественный интерфейс: FFT, или X-Y, и сигнал 2 вида, отображаемые на одном экране

+ Опция мульти-триггера: кромка, видео, наклон, импульсный и альтернативный

+ Изоляция USB-меньше вывода сигнала, больше защиты ПК

+ Питание от USB шины

+ Ультратонкий дизайн корпуса, удобная портативность

1.Ультратонкий дизайн корпуса, удобная портативность

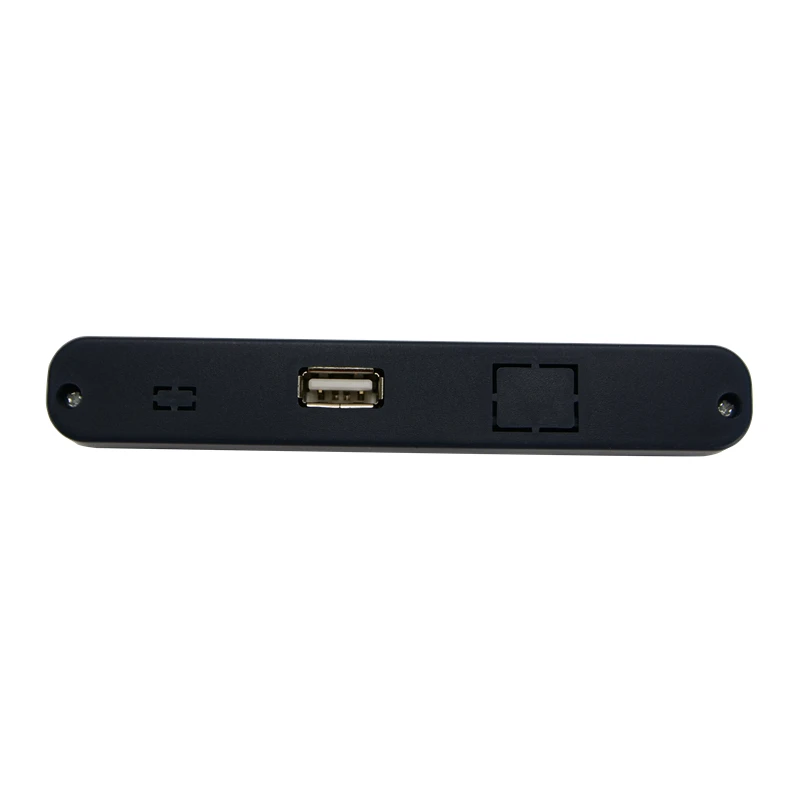

1. Порт RS232 (опционально)

2. Usb-порт: питание через usb-шину, общение с ПК

3. Порт локальной сети (опционально): пульт дистанционного управления

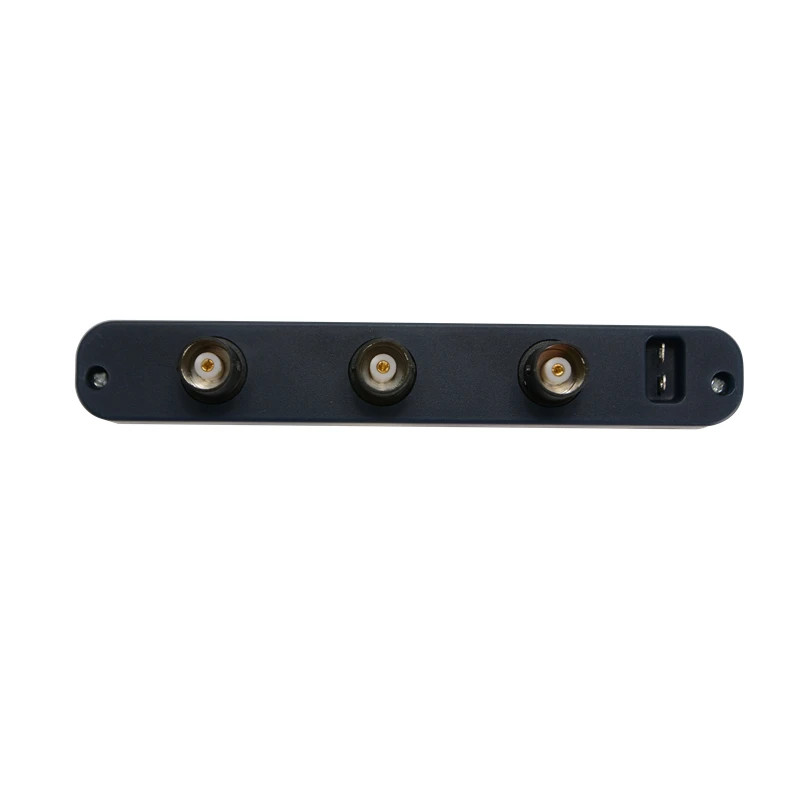

4. Канал 1 вход сигнала

5. Канал 2 Вход Сигнала

6. EXT механизм запуска входного сигнала, триггерного выхода или пропуска/выхода из строя

7. Зонд компенсации: измерение сигналов (3,3 V/1 кГц) выход

Примечание:При общении с ПК через LAN осциллограф должен питаться от адаптера.

2.Длина записи до 10 м

Различные варианты длины записи, макс. 10 м.

3.Опция мульти-триггера

Края, видео, наклон, импульсный и альтернативный

4.Режим X-Y, режим FFT с формой волны, отображаемой на одном экране

Технические характеристики производительности

Модель

VDS1022

Полоса пропускания

25 МГц

Канал

2 + 1 (мульти)

Частота образцов

100MSa/s

Горизонтальные весы (s/div)

5ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

Время подъема

≤ 14 нс

Длина записи

5K

Входное соединение

DC, AC, GND

Входное сопротивление

1MΩ ± 2%, параллельно с 10pf ± 5pF

Изоляция каналов

50 Гц: 100 : 1, 10 МГц: 40 : 1

Макс входное напряжение

400 В (PK-PK) (DC + AC,PK-PK)

Точность усиления постоянного тока

± 3%

Точность постоянного тока

Среднее значение ≥ 16: ±(3% при чтении + 0.05div) для △T

Коэффициент затухания зонда

1X, 10X, 100X, 1000X

LF ответ (AC, -3 дБ)

≥ 5 Гц (на входе, AC муфта, -3 дБ)

Частота дискретизации/точность реле времени

150ps

Интерполяция

Sin (x) /x

Интервал (△T) точность

(Полная полоса пропускания)

Один: ± (1 интервал времени + 100ppm × Чтение + 0.6ns), средний> 16: ± (1 интервал времени + 100ppm × Чтение + 0.4ns)

Вертикальное разрешение (A/D)

8 бит (2 канала одновременно)

Модель

VDS1022

Вертикальная чувствительность

5 мВ/div ~ 5V/div

Тип триггера

Края, пульс, видео, наклон, альтернативный

Режим запуска

Авто, нормальный, одиночный

Уровень триггера

± 5 делений от центра экрана

Режим приобретения

Образец, пиковое определение и среднее

Линейный/FieldFrequency (видео)

Стандарт NTSC, PAL и SECAM

Измерение курсора

△V и △T между курсоры

Автоматическое измерение

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA to B,+ Width, + обязанность,-обязанность

Математика формы волны

+, -, ×, ÷, Invert, FFT

Лисаджус фигурка

Полоса пропускания

Полная пропускная способность

Разница в фазе

± 3 градуса

Интерфейс связи

USB2.0

Многофункциональный

Интерфейс

Тип сигнала

Синхронизированный вход/выход, пропуск/сбой, внешний триггер

Стандарт Уровня

TTL

Питание

5,0 V/1A

Энергопотребление

≤ 1,5 W

Размеры (W×H×D)

170 × 120 × 18 (мм)

Вес (без посылка)

Около 0,26 кг

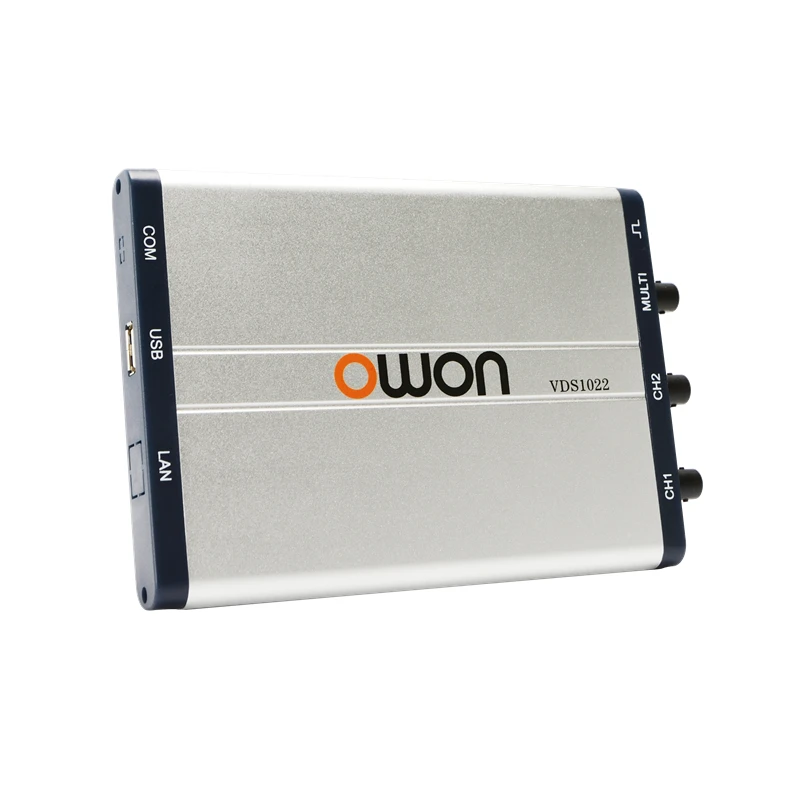

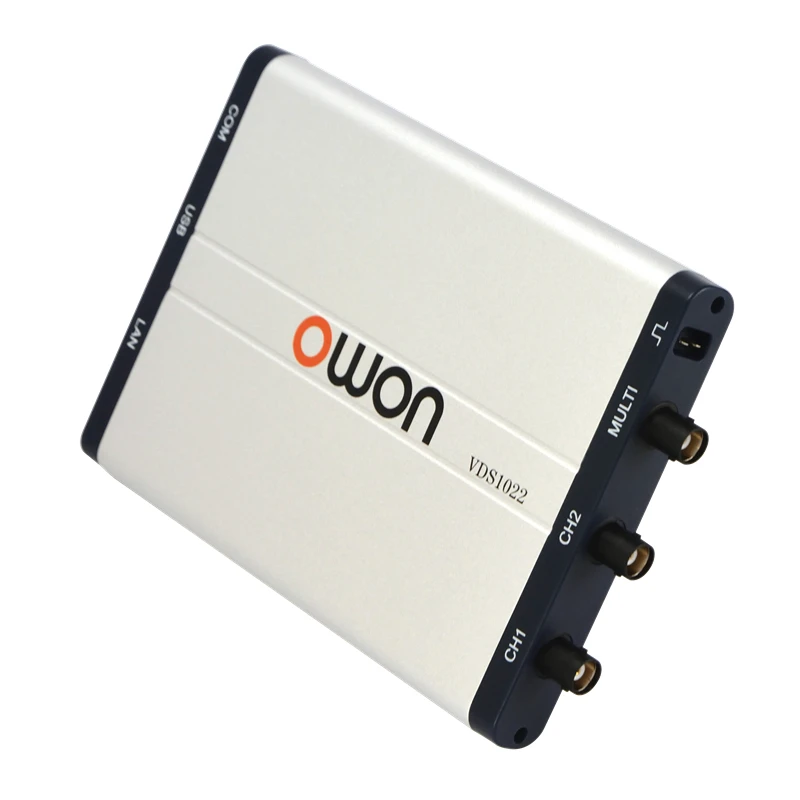

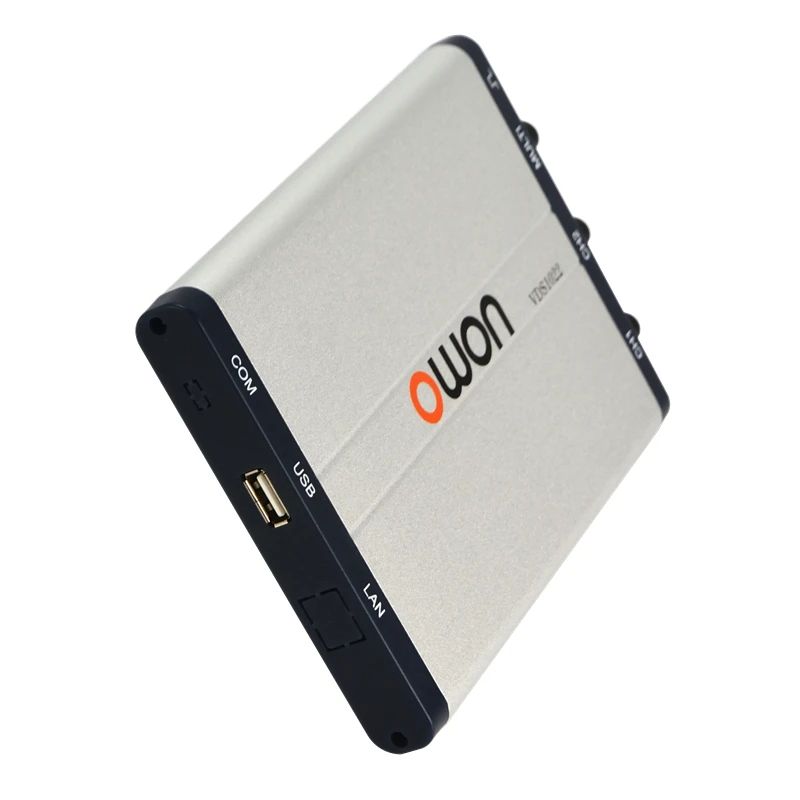

Дисплеи продукта:
