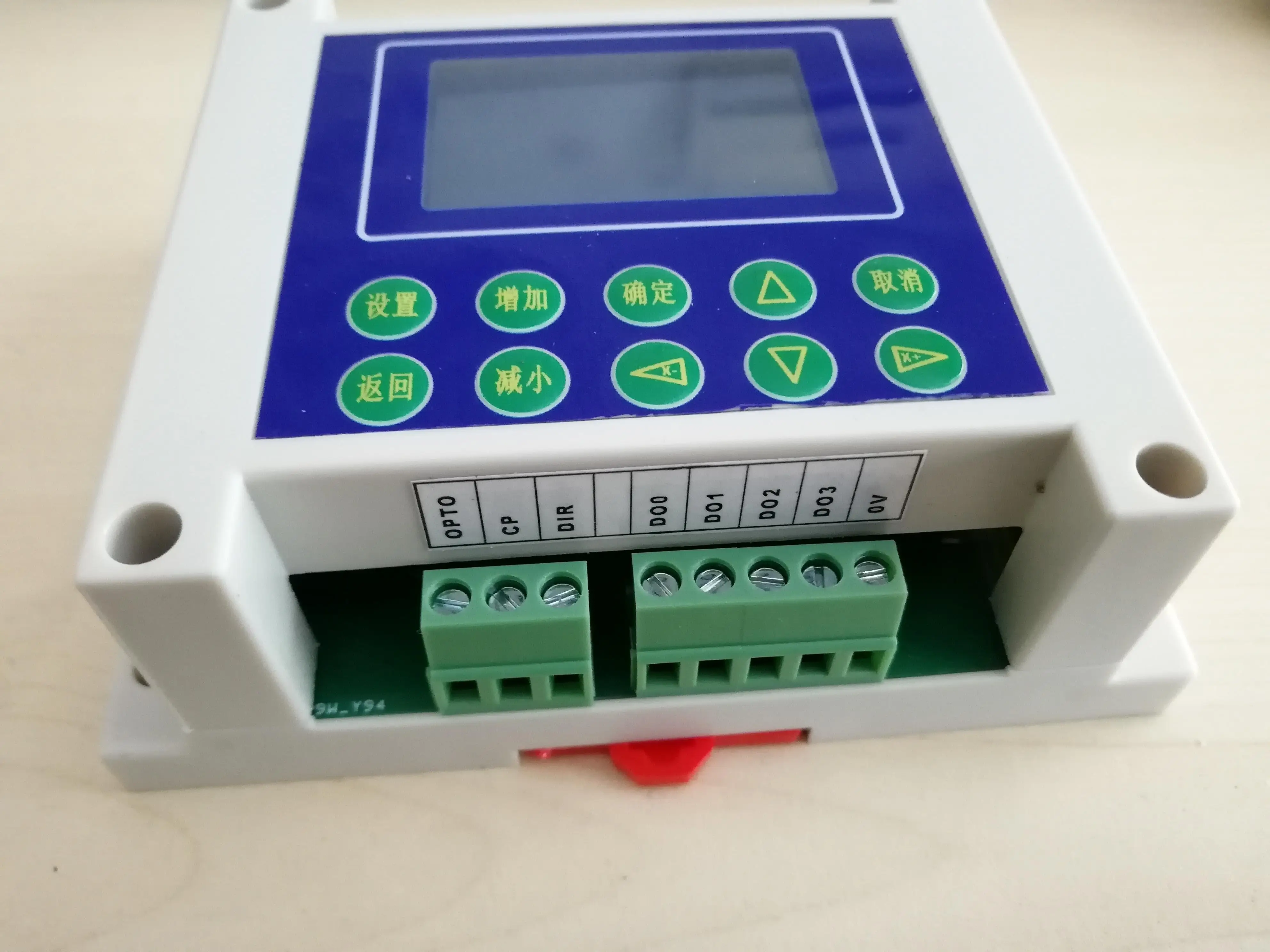

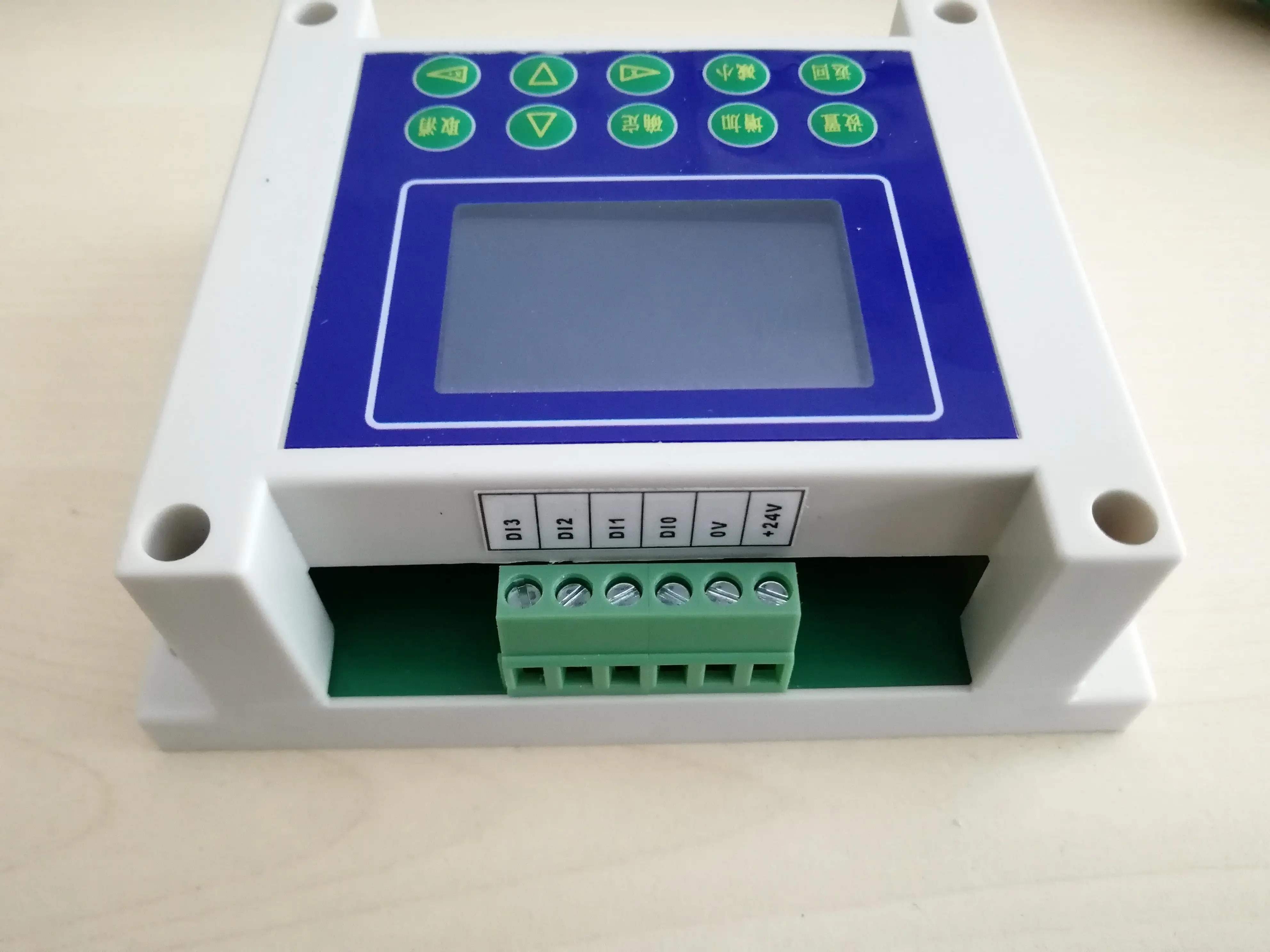

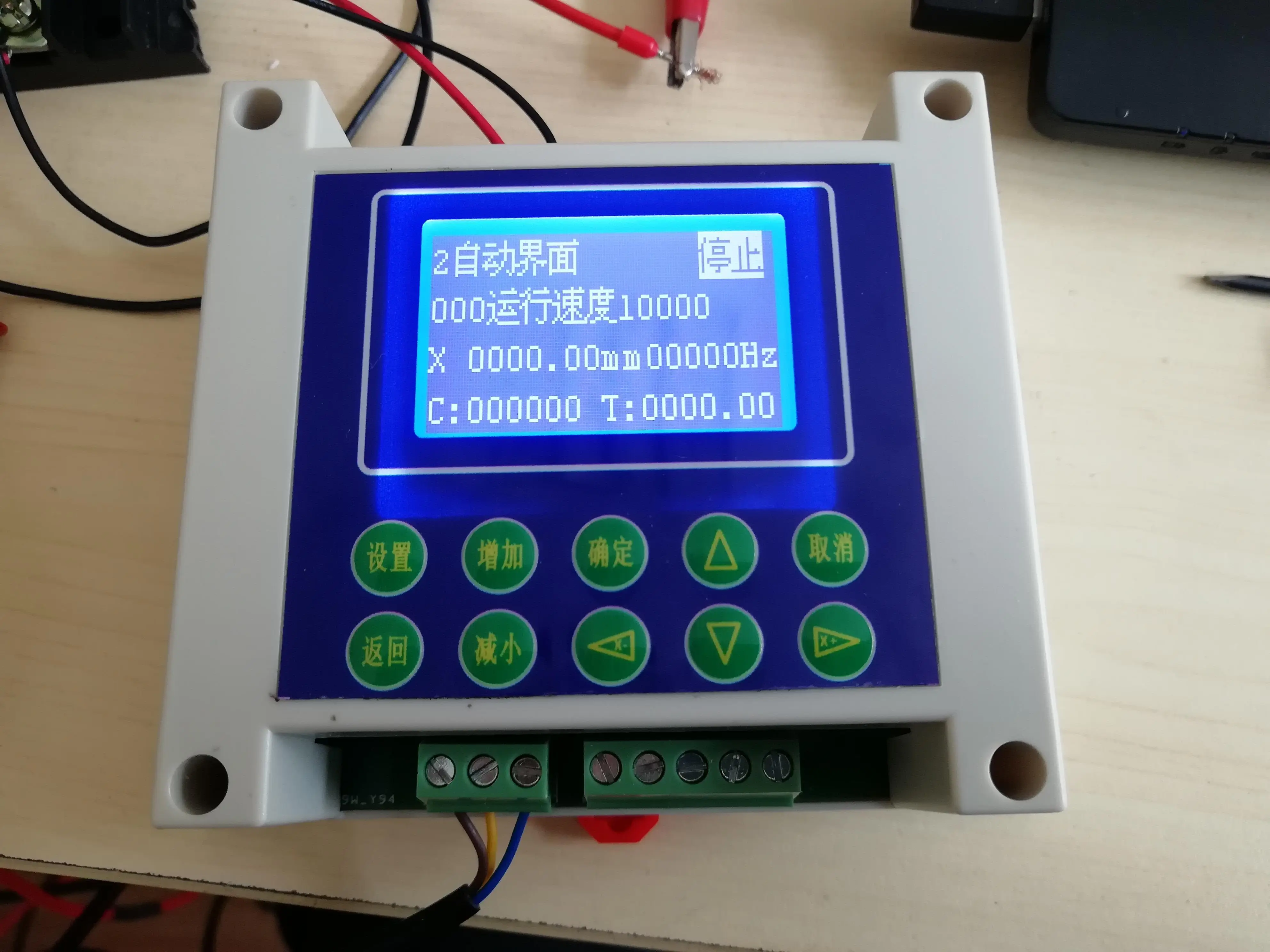

XJ-90 программируемый одноосевой шаговый двигатель/контроллер

XJ-90 программируемый одноосевой шаговый двигатель/контроллер

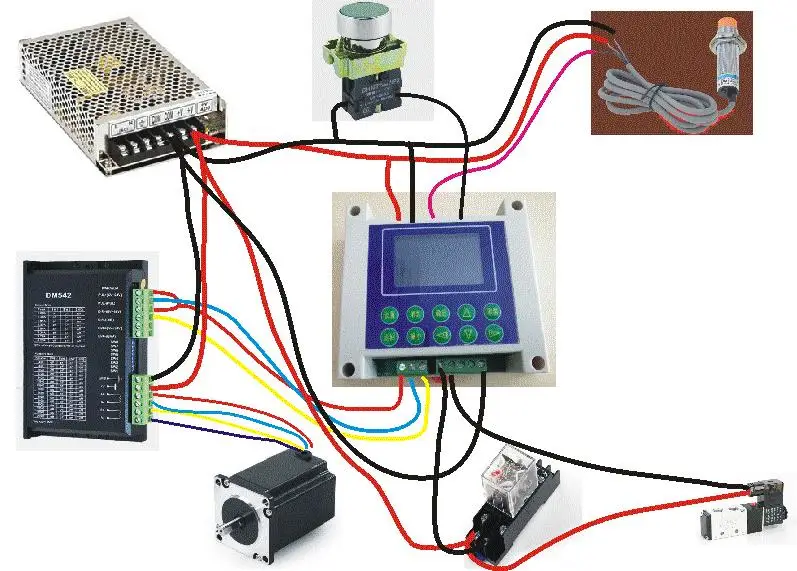

Схема проводки:

Видеоинструкция:

Автоматический интерфейс

//v.youku.com/v_show/id_XNDQzOTAwNTQ2NA==.html?

Первое время = 28

Ручной интерфейс

//v.youku.com/v_show/id_XNDQzOTAwMzkyOA==.html?

Spm = a2h0j.11185381. Listitim_page1.5 ~ A

Редактирования программ

//v.youku.com/v_show/id_XNDQzOTAwMjI4MA==.html?

Spm = a2h0j.11185381. Listitim_page1.5! 4 ~ A

Настройки системы

//v.youku.com/v_show/id_XNDQzODk5OTAxMg==.html?

Spm = a2h0j.11185381. Listitim_page1.5! 5 ~ A

Входной выход

//v.youku.com/v_show/id_XNDQzODk5ODUxMg==.html?

Spm = a2h0j.11185381. Listitim_page1.5! 6 ~ A

Выбор файла

//v.youku.com/v_show/id_XNDQzODk5ODcxNg==.html?

Spm = a2h0j.11185381. Listitim_page1.5! 7 ~ A

Испытание угла вращения

//v.youku.com/v_show/id_XNDQzOTAwMzIyNA==.html?

Spm = a2h0j.11185381. Listitim_page1.5! 3 ~ A

XJ-90-это китайский программируемый одноосный контроллер с использованием импортных высокопроизводительных чипов ЦП промышленного класса, что делает контроллер высокой надежностью, высокой точностью управления, стабильной работой двигателя и низким уровнем шума. Контроллер основан на использовании простых и четких команд для достижения практических функций и может достичь различных сложных функций позиционирования и функций непозиционирования. В то же время интерфейс контроллера является конечным пользовательским интерфейсом, который прост, профессионально и прост в эксплуатации.

1. Широкий вход напряжения: DC9-24V

2. Несколько функций защиты: защита обратного подключения, защита от перенапряжения, защита от перегрузки по току

3. Особенности инструкции: оптимизировано 16 инструкций (легко запоминается и легко обучается, может достигать различных сложных действий)

4. Ускорение и замедление: 1-256 настройки ускорения и замедления, что делает двигатель начать более плавно и быстро, и остановить более точно

5. Выходная частота: 1 Гц-60000 Гц может быть подходит для различных применений ультра-низкой частоты и высокой частоты

6. Вход и выход: 4 входа s, 4 выхода (1 а грузоподъемность может быть непосредственно подключен к реле и т. д.)

7. Защита паролем: есть функция защиты паролем (защита программы от изменения по желанию, и права интеллектуальной собственности программы)

8. Другие: автоматическое возвращение к нулю после включения питания, автоматическое включение питания и т. д.

9. Функция редактирования программ и одношаговая отладка.

11. Размеры: 145*89*41 мм установка рельсовой пряжки.

Пример 1: двигатель продвигается на 10,00 мм при 2000 Гц, с задержкой 1,00 с, и двигатель движется назад на 10,00 мм при 5000 Гц.

Процедура такова:

000 рабочая скорость 2000

001 относительное расстояние 10,00

002 задержка времени 1,00

003 скорость работы 5000

004 относительное расстояние-10,00

005 конечная инструкция

Пример 2: курсора резка, мотор достижения при температуре не выше 5000 Гц, в тех случаях, когда курсор сигнал будет обнаружен, мотора достижения 10,00 мм. Выход порт 0 Выход, управление цилиндра, задержка, 0,3 S, Выход порт 0, Временная задержка 0,3 S.

000 скорость работы 5000

001 непрерывная работа 1,00

002 позиционирование прыжок 004

003 абсолютный прыжок 002

004 относительная эксплуатация 10,00

005 порт выход DO0 открытый

006 задержка времени 0,3

Выходной порт 007 DO0 off

008 задержка времени 0,3

009 конечная инструкция
