Компьютерный модуль 3 + Acce C бинокулярная Плата расширения камера 5 дюймовый ЖК

Компьютерный модуль 3 + Acce C бинокулярная Плата расширения камера 5 дюймовый ЖК

В том числе бинокль Плата расширения, 2x IMX219-77 камеры, 4,3 дюймов DSI ЖК-дисплей и дополнительный вычислительный модуль 3 +

Идеально подходит для проектов бинокулярного видения Raspberry Pi

Поддержка двух камер, воспроизведение с Raspberry Pi бинокулярных проектов видения
Поддерживает Raspberry Pi Compute Module CM3 / CM3 Lite / CM3 + / CM3 + Lite

Это Плата расширения бинокулярного стерео видения Специально разработан для Вычислительный модуль Raspberry Pi, Совместим с См3/см3 Lite/см3 +/см3 + Lite. Особенности Три порта для камеры И обычные используемые порты, как DSI и USB, Другие периферийные интерфейсы также поддерживаются через Разъем FPC, Все в теле маленького размера.

При подключении к различным камерам, в сочетании с включенным IMU заполняющий светильник, Легко и гибко создавать различные проекты Raspberry Pi stereo vision, такие как бинокулярный Параллакс, идентификация лица, обнаружение живого объекта, запись видео VR и так далее.

Совместим с Raspberry Pi Compute Module CM3 / CM3 Lite / CM3 + / CM3 + Lite

Три порта камеры, порт CAM0 для использования по умолчанию и порты CAM1/CAM3-два варианта выбора GPIO

Встроенный порт DSI, позволяет напрямую подключаться к DSI дисплею

Встроенный usb-разъем, удобный для мигания изображения системы, или используется в качестве обычного usb-порта

36PIN разъем GPIO, поставляется с адаптерной платой для расширения порта UART и стандартного 40PIN Raspberry Pi GPIO

24PIN HDMI Расширенный разъем, поставляется с адаптерной платой для подключения с HDMI дисплеем

10pin GPIO/I2C Расширенный разъем, для подключения прилагаемого ICM20948 IMU заполняющий светильник

Интегрирует чип DS1307 RTC вместе с держателем батареи CR1220

Поставляется с акриловой монтажной пластиной и адаптером для штатива, что упрощает использование с обычным штативом

Поставляется с ресурсами разработки (примеры и руководство пользователя)

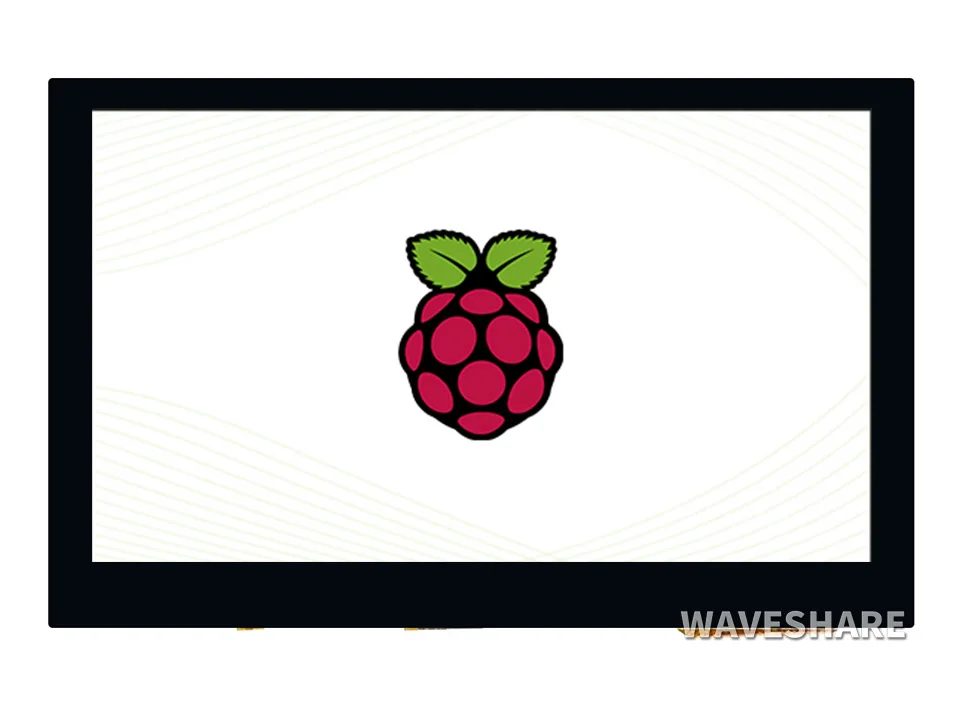

4,3 "IPS дисплей, 800 × 480 разрешение аппаратного

5-точек ёмкостный сенсорный контроль

Поддерживает все версии Raspberry Pi

Управляется портом Raspberry Pi DSI напрямую, частота обновления до 60 Гц

В сочетании с Raspberry Pi поддерживает такие системы, как Raspbian/Ubuntu/Kali/WIN10 loT, драйвер бесплатно

8MP IMX219 датчик, 77 ° FoV, экономичный

1/4 "CMOS датчик изображения, разрешение 3280 × 2464, <1% искажения

F2.0 фиксированная диафрагма, 2,96 мм фиксированное фокусное расстояние

Малый форм-фактор, 6,5 мм × 6,5 мм размер объектива, 25 мм × 24 мм Размер контура

4x монтажные отверстия обеспечивают 3,3 V выход, а также

Совместим с Jetson Nano Developer Kit и вычислительным модулем 3/3 +

Подключение с вычислительным модулем 3 +

Подключение с двумя камерами

Вместе с IMU заполняющий светильник для лучшего эффекта

Подключение с Raspberry Pi DSI LCD

Прямое подключение через встроенный DSI порт

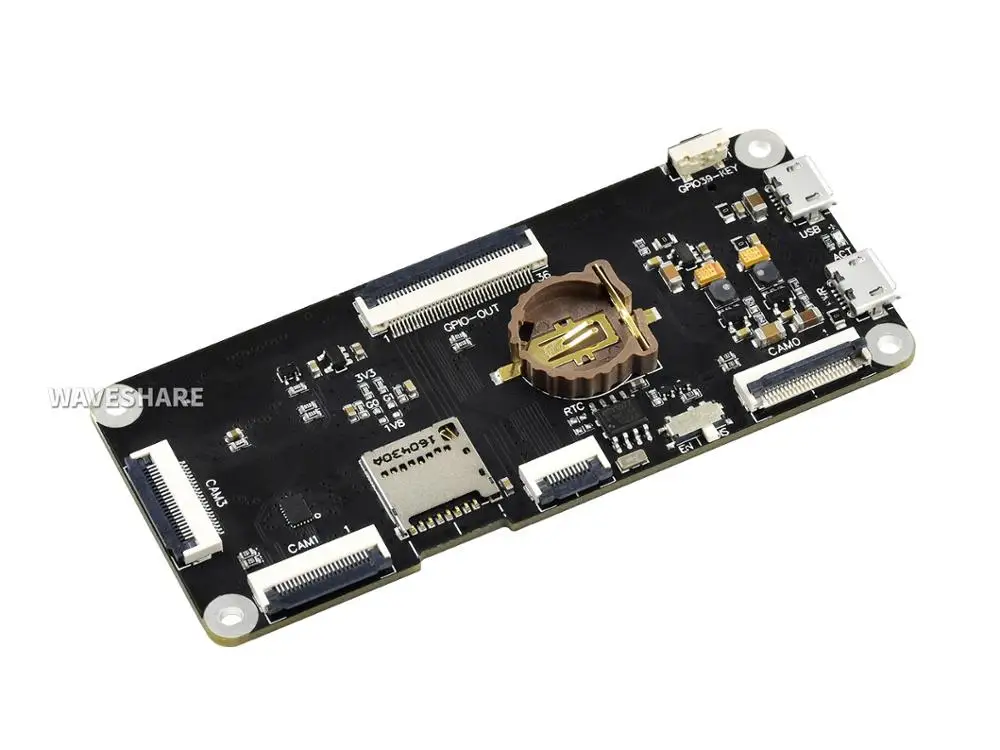

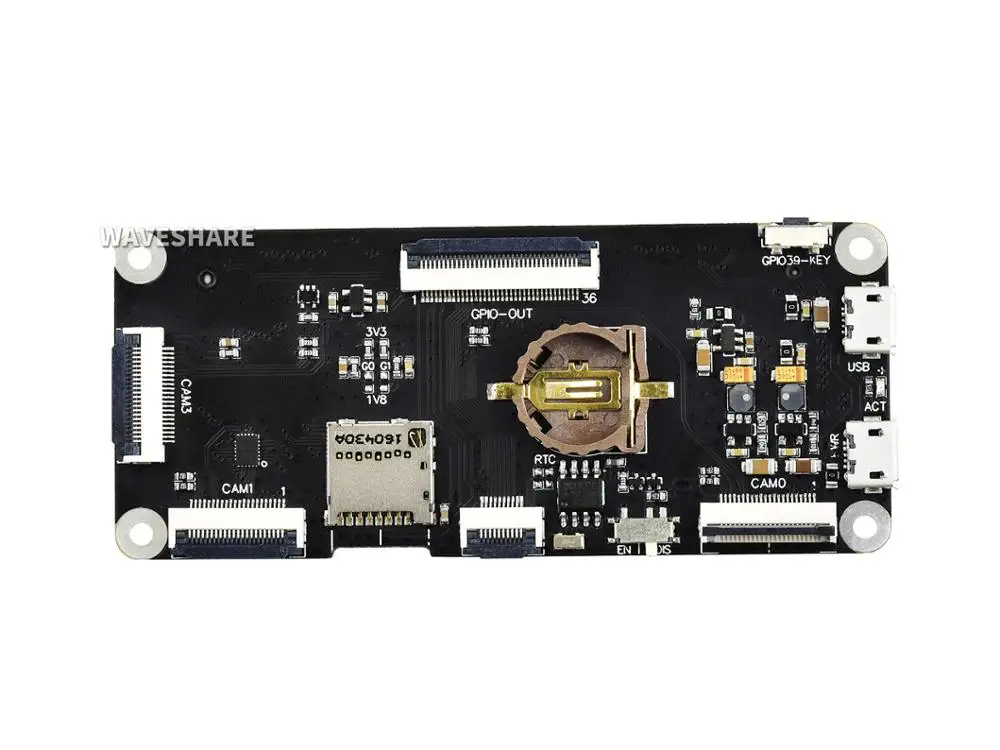

Базовая плата см3

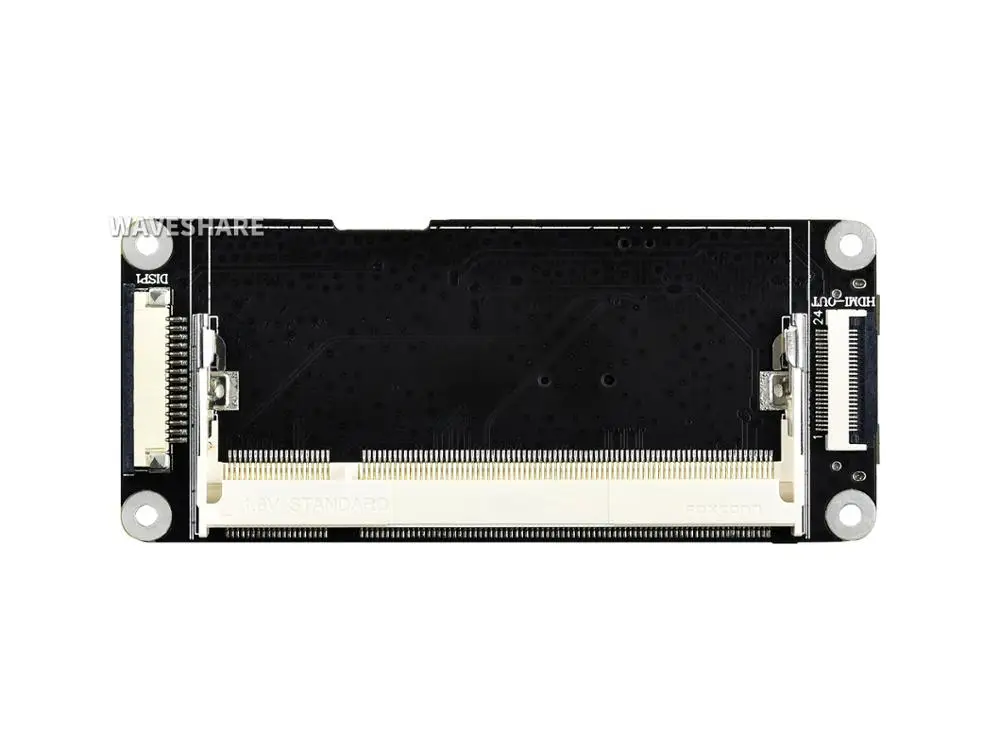

Разъем вычислительного модуля
Для подключения с вычислительным модулем см3/см3 Lite/см3 +/см3 + Lite

Порт дисплея DSI
Для подключения с дисплеем Raspberry Pi DSI

24pin HDMI Расширенный разъем
Для подключения с HDMI дисплеем через HDMI адаптер

Порт камеры CSI
CAM0: по умолчанию включен
CAM1: набор GPIO38 low для включения
CAM3: набор GPIO38 high для включения

Слот карты micro sd
Для карты Micro SD с предварительной вспышкой

36PIN разъем GPIO
Для расширения порта UART и Raspberry Pi GPIO через адаптер

10PIN разъем I2C
Для подключения к ICM20948 IMU заполняющий светильник

Usb-разъем
Для мигания изображения системы, или используется в качестве обычного USB порта

5 в вход питания

Аккумулятор RTC holder
Поддержка аккумулятора CR1220

DS1307
Чип RTC

Usb-переключатель включения загрузки
EN: позволяет мигать изображение системы через порт USB
DIS: Установите порт как обычный порт USB

Ключ пользователя

Адаптер UART

Интерфейс Raspberry Pi GPIO
Для подключения к шляпам Raspberry Pi

36PIN разъем GPIO
Для подключения к базовой плате см3

Usb-порт UART
Позволяет получать доступ к Raspberry Pi через последовательный терминал или использовать в качестве источника питания

CH340
Usb-чип UART

UART выключатель питания
Открытие: отключение от USB к источнику питания UART
Ссылка: подключение к USB к источнику питания UART

IMU заполняющий светильник

Разрешение: 16 бит

Диапазон измерения (настраиваемый): ± 2, ± 4, ± 8, ± 16 г

Рабочий ток: 68.9uA

Разрешение: 16 бит

Диапазон измерения (настраиваемый): ± 250, ± 500, ± 1000, ± 2000 °/сек

Рабочий ток: 1,23 мА

Разрешение: 16 бит

Диапазон измерения: ± 4900µT

Рабочий ток: 90uA

Белый заполняющий светильник
Контролируется через GPIO

850nm IR заполняющий светильник
Контролируется через GPIO

10PIN разъем I2C
Для подключения к базовой плате см3

6-контактный разъем I2C
Для подключения к хост-плате

Товар

Описание

Посылка A

Посылка B

Посылка C

Вычислительный модуль 3 +

Raspberry Pi 3 см3 +, None/8 ГБ/16 ГБ/32 ГБ

Опционально

Опционально

Опционально

Адаптер питания 5V 3A

Адаптер питания 5V 3A Micro-B USB выход

√

√

√

Компьютерный модуль IO Board Plus

Compute Module IO Board V3 Совместимо и улучшенное решение

√

√

DS18B20

Датчик температуры

√

√

ИК-пульт дистанционного управления

Позволяет ИК-пульт дистанционного управления

√

√

7 дюймов HDMI ЖК-дисплей (C)

7 дюймов HDMI высокого разрешения с сенсорным дисплеем

√

CM-STEREO-VISION-BOARD

Плата расширения бинокулярного видения Raspberry Pi compute module

√

4,3 дюймов DSI ЖК-дисплей

4,3 "сенсорный дисплей, DSI порт

√

Камера IMX219-77 x2

Две камеры 8 Мп, 77 ° FoV

√

Мини-штатив

Портативный мини-штатив

√

Посылка

Вес: 0,615 кг

CM-STEREO-VISION-BOARD x1

Варианты Вычислительный модуль 3 + x1(Не входит в посылка аксессуара)

4,3 дюймов DSI ЖК-дисплей x1

Камера IMX219-77 x2

15pin FFC 1,0 шаг 200 мм (противоположный контакт) x1

Мини-штатив x1

Варианты 5V Мощность адаптер x1
