Плата усилителя Bluetooth 5 0 Модуль Стерео Усилители мощности декодер аудио с

Плата усилителя Bluetooth 5 0 Модуль Стерео Усилители мощности декодер аудио с

Описание товара:
Продукт принимает 5,0 Bluetooth DC3.7V-5V источник питания, максимальная мощность может быть настроена для достижения 10W (5W * 2), и внешний усилитель мощности может быть изменен, пожалуйста, подключите его от 3P розетки из аудиовыхода;
Размер печатной платы 40 мм * 34 мм * 9 мм (включая гнездо);
Управление переключателем питания микро-волны;
Код Устройства Bluetooth 5,0: YMX-868BT

Мощность питания: напряжение постоянного тока (3,7-5 В), сила тока должен быть 1.5A-2A или выше; Usb-это зарядный вход (в том случае, если литиевая батарея работает от сети в красную Мощность гнездо, его можно заряжать здесь; Красный светильник включается при зарядке, красный светильник не горит)

Пожалуйста, выберите Оригинальное Аутентичное зарядное устройство, низкое качество источника питания не может идти в ногу с нестабильностью постоянного тока, легко повредить аккумулятор и плату.

Требования к питанию:
Напряжение DC Напряжение 3,7 V-5V, Напряжение не может быть больше, чем 5V; Ток 1.5A-2A; (Примечание: Если вы используете 3,7 V литиевая батарея, пожалуйста, убедитесь, что литиевая батарея и разрядка могут достигать 1,5а, некоторые литиевые батареи имеют напряжение, но ток не является, пожалуйста, используйте с осторожностью, если он является стабильным или не отвечает требованиям; В противном случае он всегда перезагружается или качество звука не хорошее или плохое.

Требования к динамику:
(Спутниковое ТВ) левый и правый канал sub-внутренний звуковой динамик: выберите 4 Ом (Ω) / 5 Вт * 2 Полнодиапазонный динамик (Примечание: Если вы используете 3,7 V литиевая батарея, пожалуйста, убедитесь, что разрядка литиевой батареи может достигать 1,5a, Некоторые литиевые батареи имеют напряжение, но ток нестабильный, пожалуйста, не используйте, если вы не можете удовлетворить требования; Пожалуйста, выберите 4 Ом (Ω) / 3 Вт * 2 для динамиков.

Подключение по Bluetooth:
Мобильный телефон начинает Обнаружение Bluetooth из меню настройки, так что мобильный телефон обнаружен устройством, а затем переходит в меню Bluetooth-поиск устройства или сопряженного устройства. После поиска (YMX-868BT) «Сенсорное сопряжение», он также слышит «подключено успешно или подсказки» для завершения сопряжения;

Примечание: не смартфон (Android) для ввода пароля-0000; Название устройства Bluetooth YMX-868BT


Примечание:
1) красный летучая мышь 2P подключен к источнику питания с положительным DC3.7V до 5V +, GND подключен к отрицательному полюсу; белое сиденье 2P снизу-сверху L-O-/L-O + подключено к динамику 1, белое сиденье 2P R-O-/R-O + подключено к динамику 2

2) Рабочее напряжение литиевая батарея 3,7 V, или регулируется питания постоянного/переменного тока, 4,5-5 В, сила тока (600-700MA при подключении к динамику; 1,5-2A для два динамика). Литий-мощный ed динамик с 4 Ом 3 Вт + 3 Вт, регулятор напряжения мощность 5 В динамик с 4 Ом 5 Вт + 5 Вт. Если тока недостаточно, будет скачок или нестабильность Bluetooth, материнская плата всегда перезагружается, или качество звука не является хорошим/сломанным/искажением и другими плохими явлениями (если у вас есть эта проблема, пожалуйста, проверьте свою мощность); напряжение не может быть выше 5 В, В противном случае главный чип и усилитель мощности IC и соответствующие компоненты будут повреждены.

3) аудиовыход: 3P блокирует аудиовыход может быть изменен для внешнего усилителя мощности, средний-это аудио заземление, левый и правый-L и R соответственно

4) Если вы подключите или использовать литиевая батарея (3,7-4V источника питания), не добавить компонент (IN4007), таким образом, напряжение затвора будет уменьшена примерно на 0,7 V, чтение u-диска и sd-карты не будут считываться, вы можете напрямую отрезать IN4007

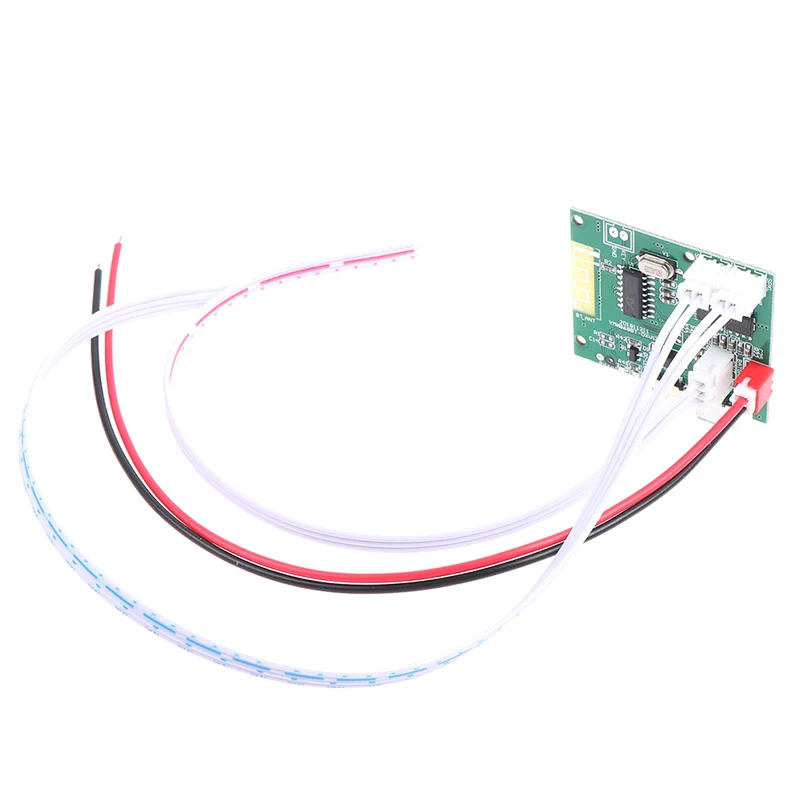

Посылка включает в себя:
1 шт + 4 * кабели
