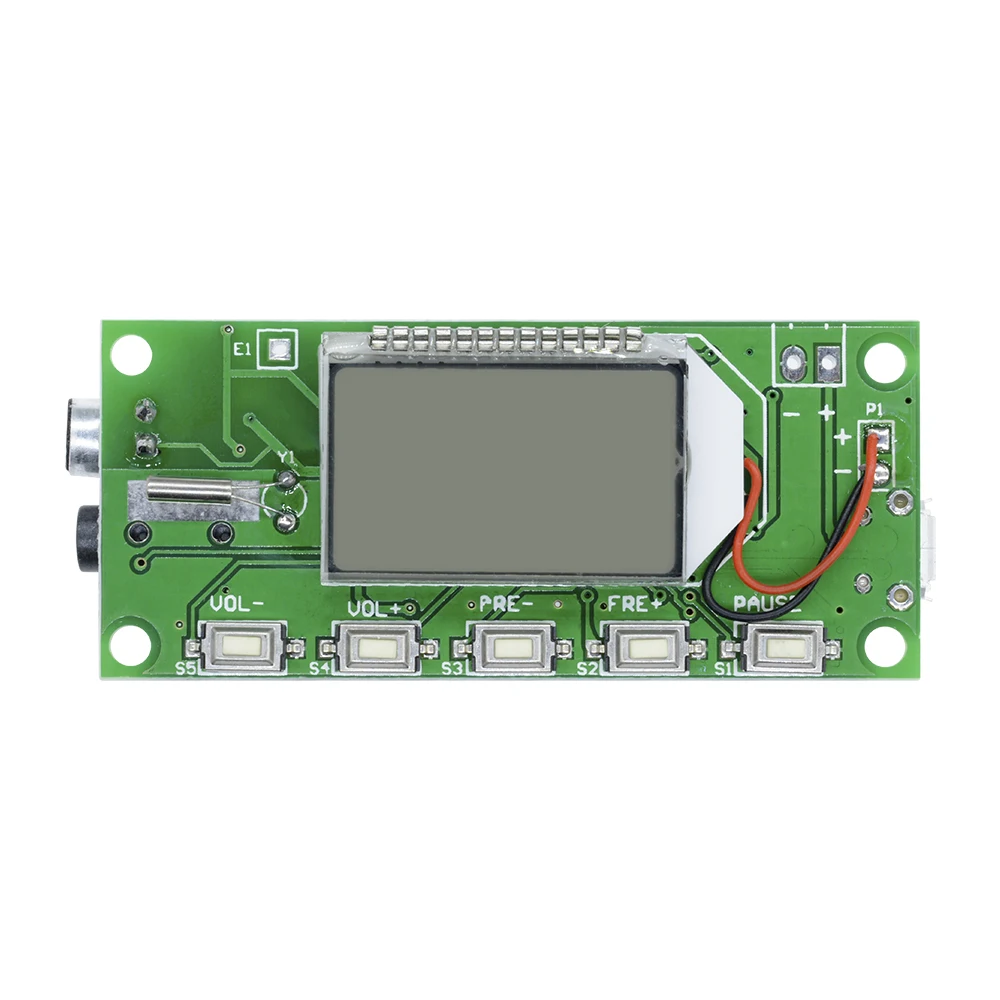

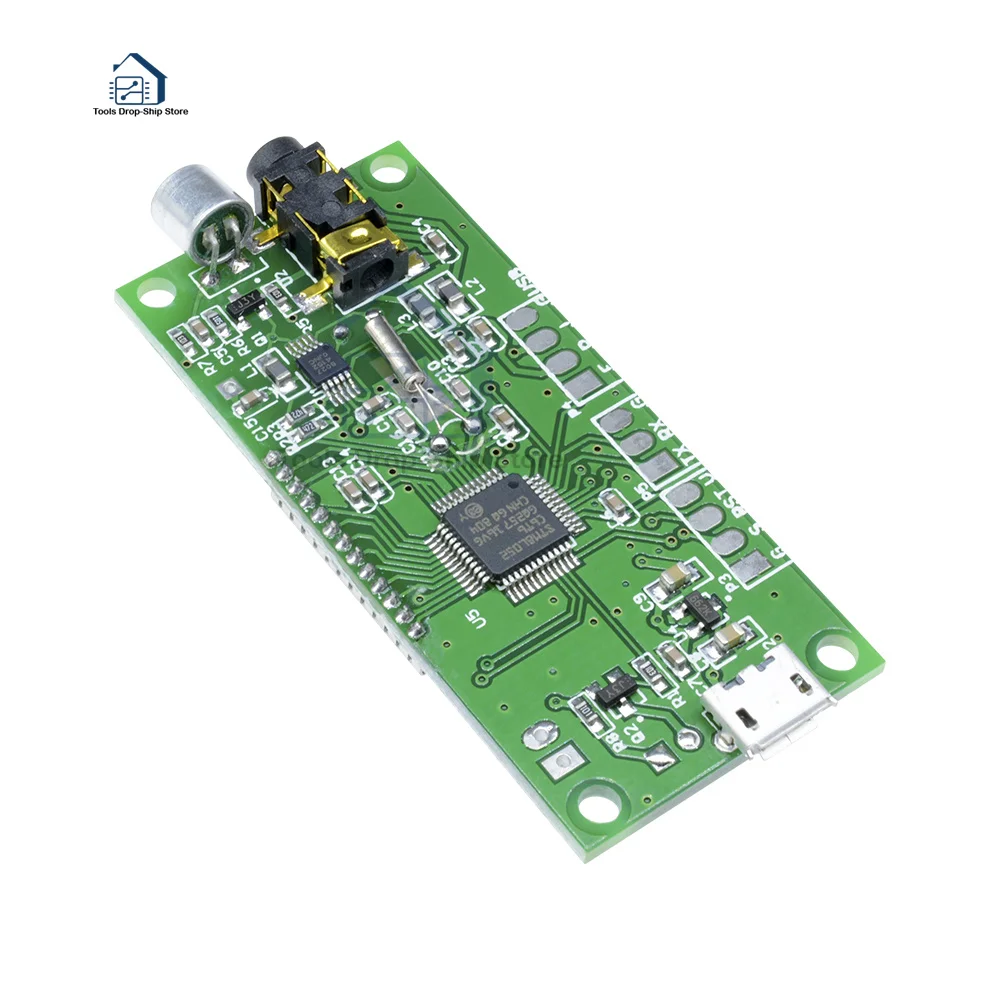

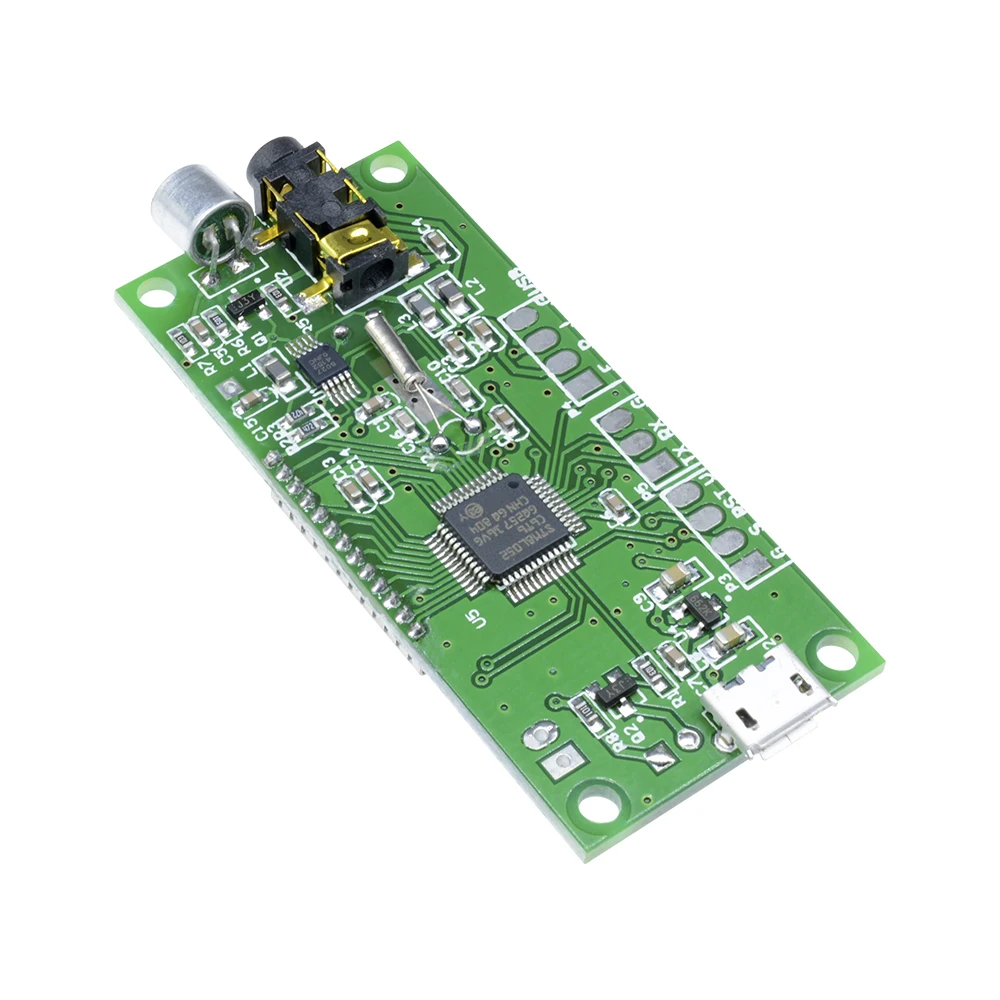

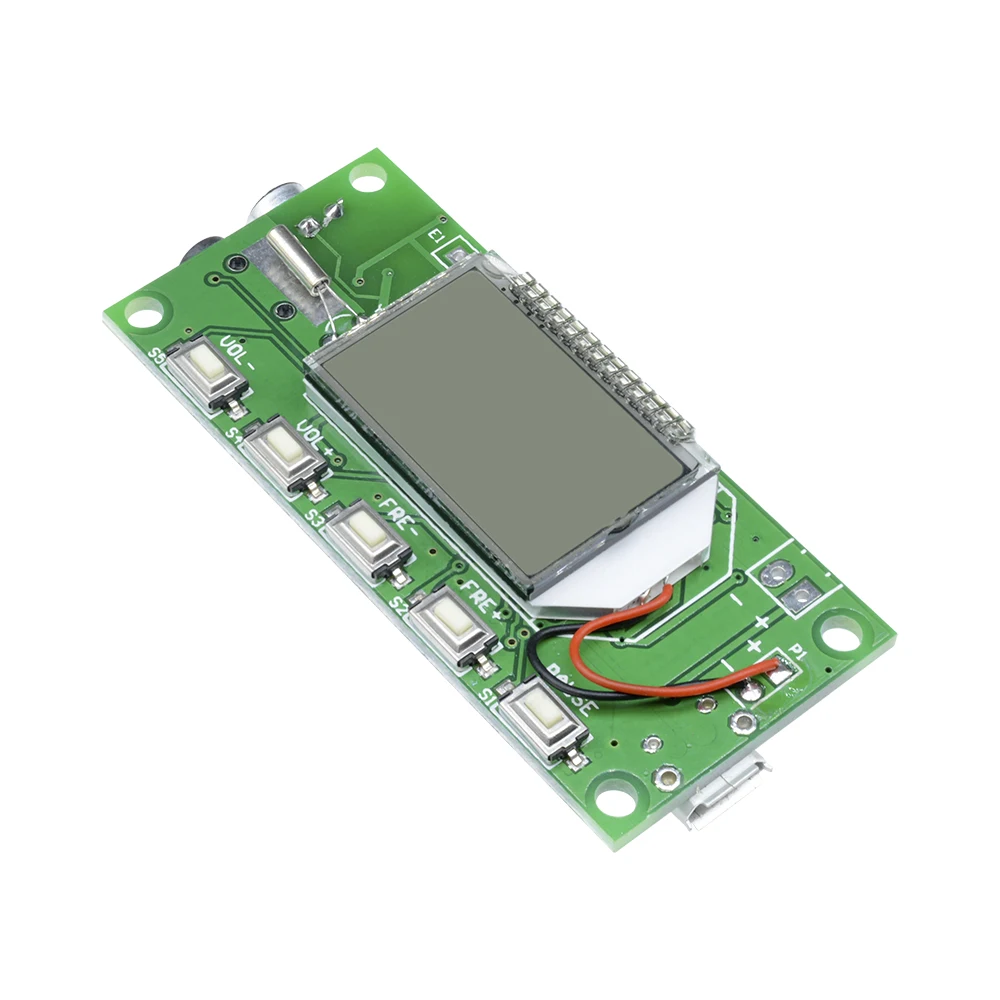

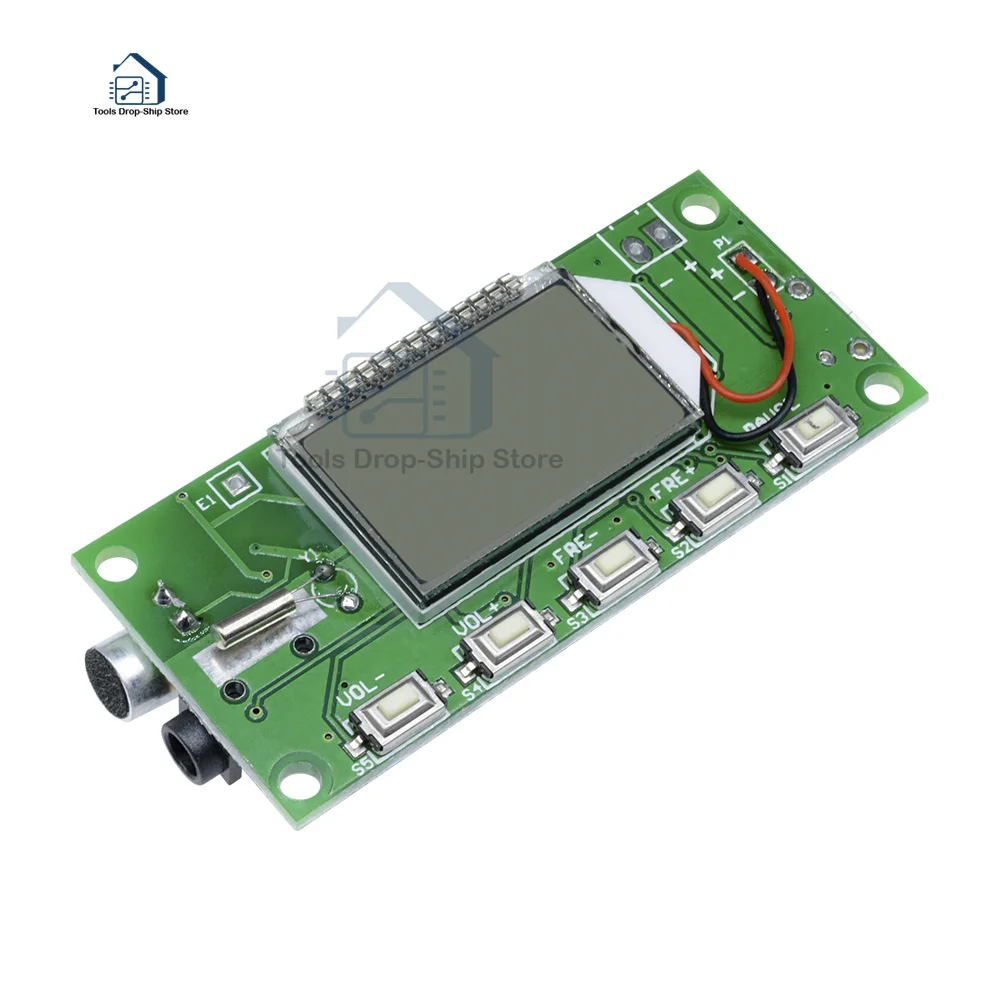

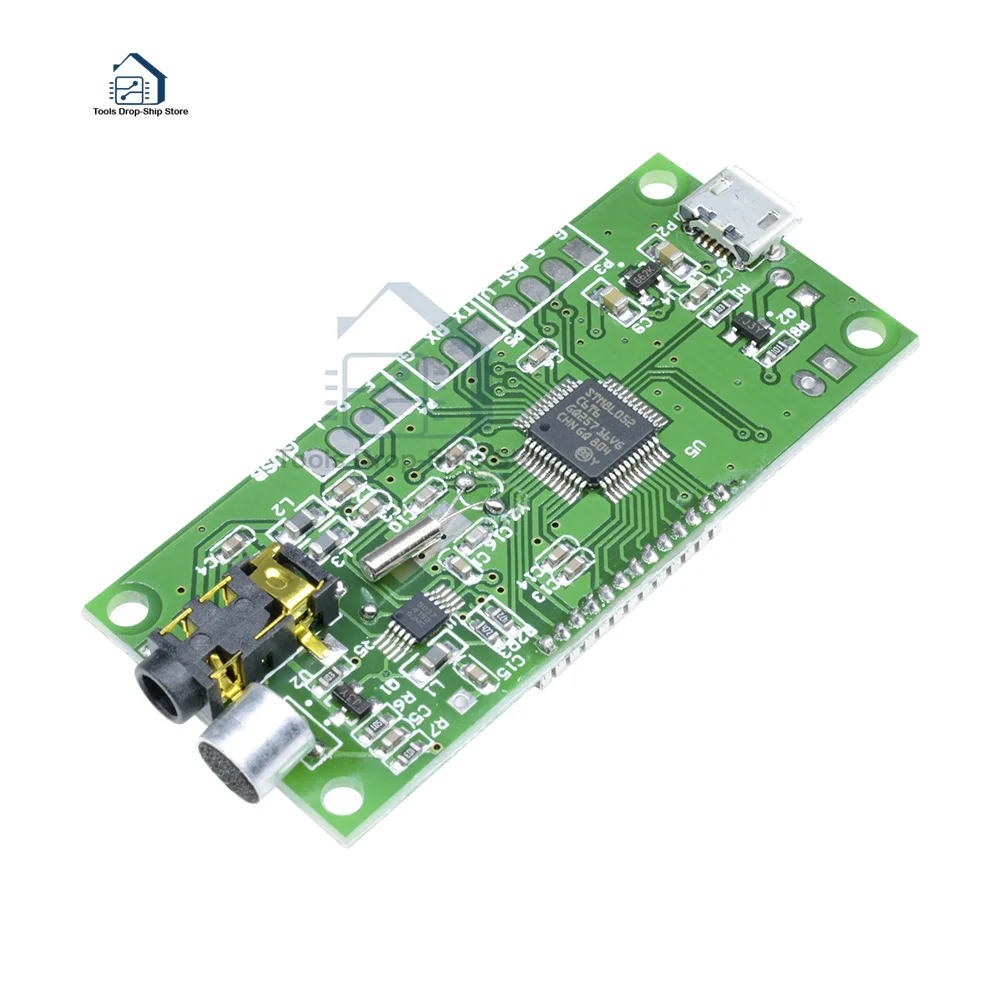

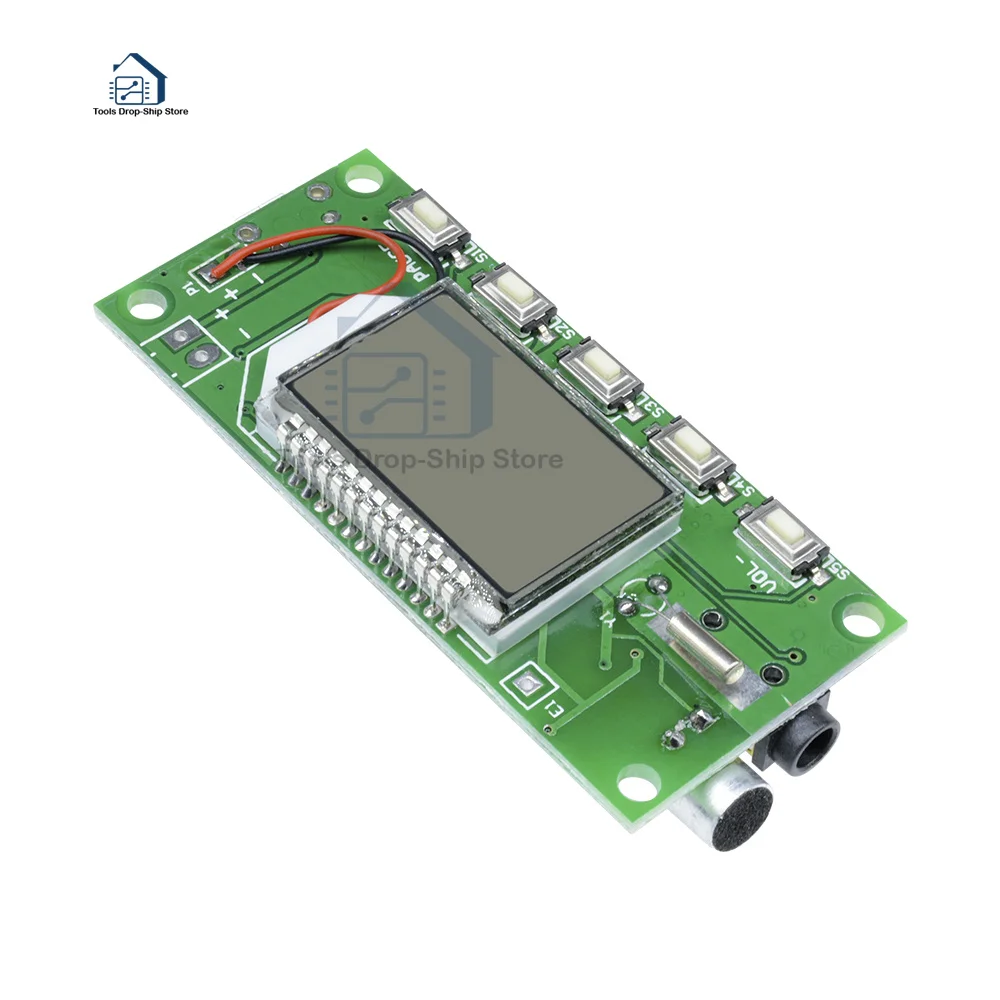

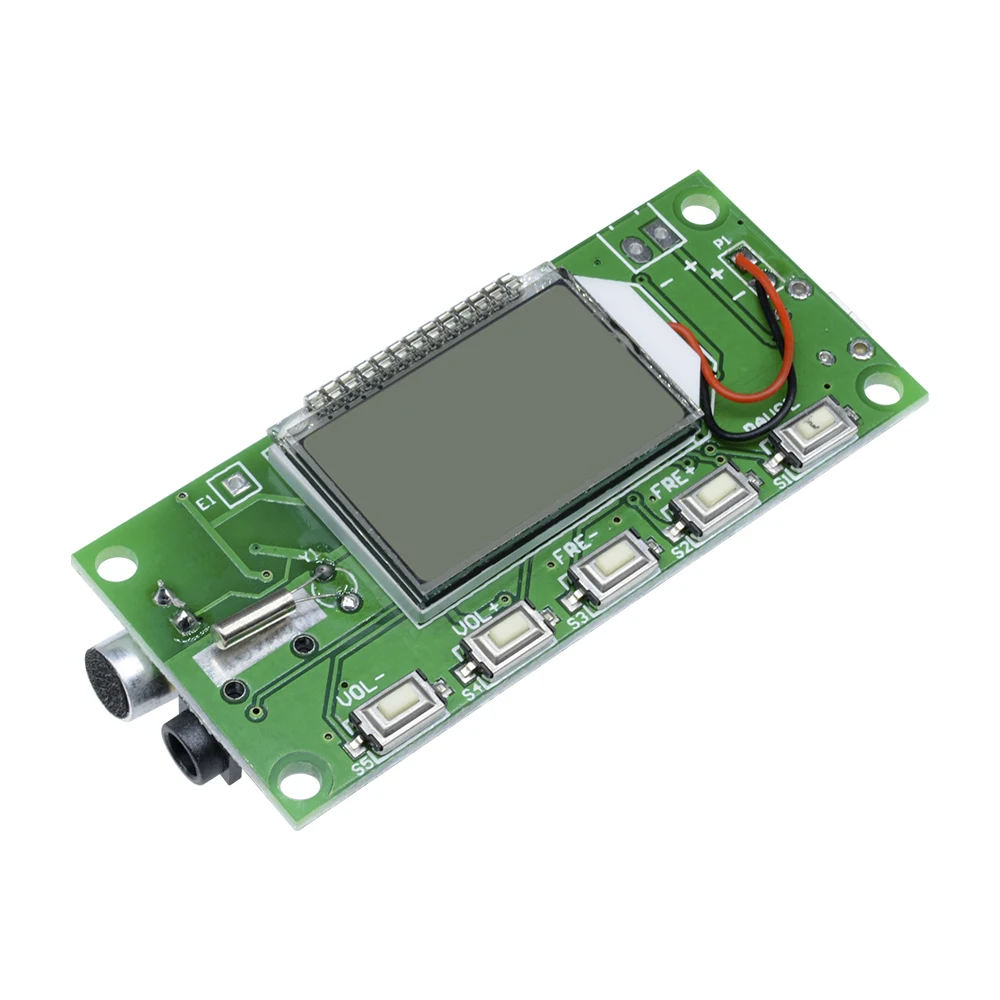

Модуль fm-передатчика DC 3V-5V DSP PLL 87-108MHz стерео Цифровая беспроводная микрофонная плата многофункциональная частотная модуляция

Особенности:

1. Используя передовую технологию обработки цифрового аудио сигнала (DSP) и FM фазовую технологию модуляции петли (PLL), качество звука более реалистичное, производительность более стабильная, И рабочая частота не смещается в течение длительного времени.

2. ЖК-дисплей более интуитивный и точный, с чрезвычайно низким энергопотреблением и минимальными помехами.

3. Встроенный 30-уровень цифровой регулировкой громкости, кнопки управления может быть легко завершена.

4. Автоматическое запоминание информации, такой как громкость и частота перед отключением питания

5. Многоканальный аудио вход автоматическое переключение

6. Используя Высокоточный кварцевый кристалл для стабилизации частоты, частота передачи больше не будет дрейфовать при изменении температуры и напряжения

7. Поддержка последовательного управления

Описание:

100% абсолютно новый, высокое качество

Материал: электрические компоненты

Характеристики:

Выходная мощность: 100 мВт

Диапазон отклика аудио частоты: 50 Гц-18 кГц

Частота передачи:

Закрыть кампус радио 87,0 МГц-108,0 МГц, открытый кампус радио 76,0 МГц-108,0 МГц

Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (Длительное нажатие кнопки)

Режим модуляции: Стандартный FM

Канал: линейный/USB канал (стерео), микрофон канал (моно)

Эквивалентный шум: ≥ 30 дБ (качество звука близко к качеству CD)

Напряжение питания: DC 3,0 V-5,0 V

Рабочий ток: 35 мА

Передающая антенна: 75 см стержневая антенна

Расстояние передачи: модуль fm-передатчика соединен со стандартной антенной стержня длиной 75 см, радио использует PL-660 Desheng, а измеренный радиус покрытия в открытом поле-100 метров. (Примечание: расстояние запуска только для справки и может незначительно отличаться из-за различных условий использования)

Инструкции по использованию fm-передатчика:

Источник питания:

1. Модуль имеет интерфейс Micro USB, который может питаться от компьютера USB.

2. Соответствующие порты модуля (отмеченные на печатной плате)-и + соответственно подключены к отрицательным и положительным полюсам источника питания (батареи). Рекомендуется использовать аккумулятор или другой Регулируемый источник питания для источника питания. Не рекомендуется использовать импульсные источники питания без фильтров (например, мобильный телефон зарядные устройства, мобильные источники питания и другие импульсные источники питания), В противном случае помехи, генерируемые источником питания, будут влиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона.

Антенна:

Порт FM_ANT используется для подключения fm-антенны. Чтобы лучше получить fm-сигнал, рекомендуется подключить антенну длиной 75 см.

Линейный вход:

Вы можете использовать 3,5 мм стандартный аудиоразъем для ввода стерео звуковые сигналы. Если штепсельная вилка не вставлена, она автоматически подберет микрофонный сигнал (микрофонный сигнал находится в левом канале). Также доступен вход аудиосигнала USB.

Регулировка громкости:

Нажмите VOL-или VOL + для регулировки громкости, и ЖК-экран отображает уровень громкости.

Регулировка частоты:

Пресс VOL-или VOL +, чтобы отрегулировать частота передачи, Короткие Пресс +-0,1 МГц, Длинные Пресс +-1 МГц и ЖК-дисплей экран отображает текущую частоту в одно и то же время

Бесшумный:

Короткое нажатие кнопки паузы вниз для переключения звука/отключения звука

Подключение к последовательному порту (нет необходимости подключать последовательный порт управления):

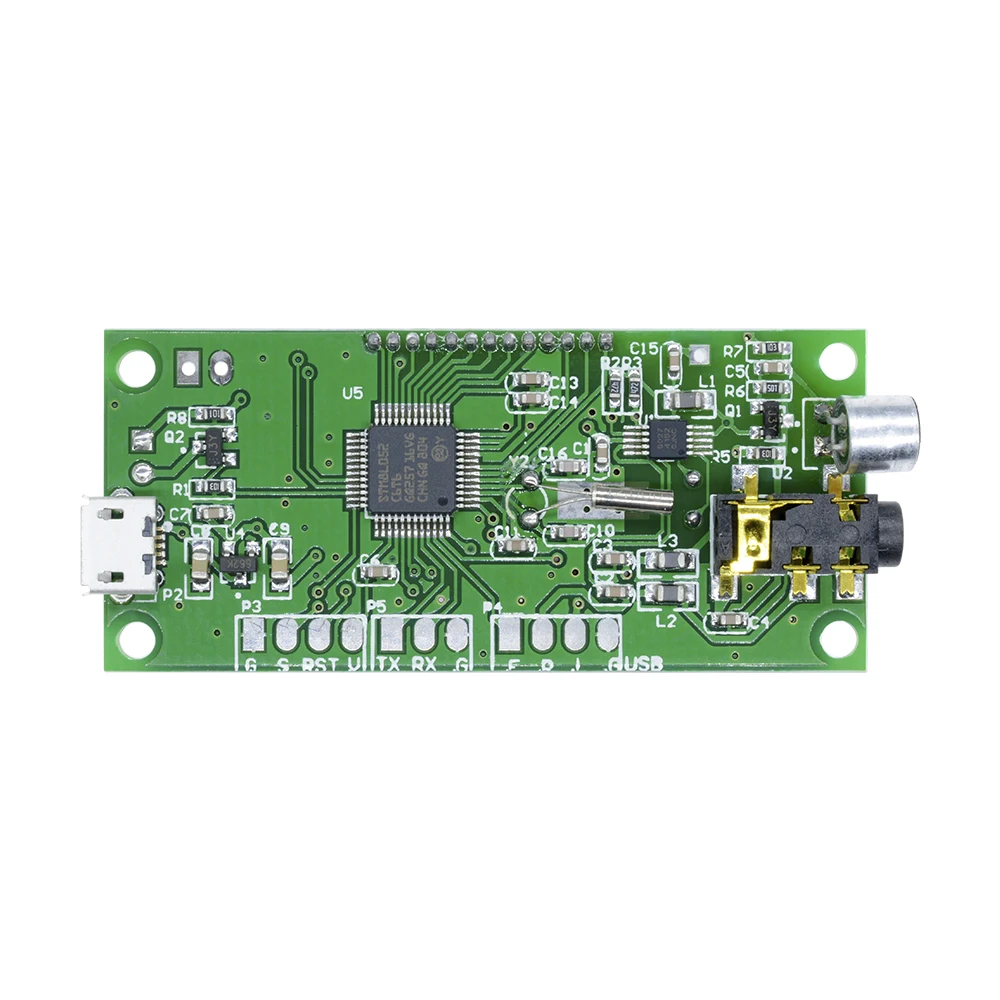

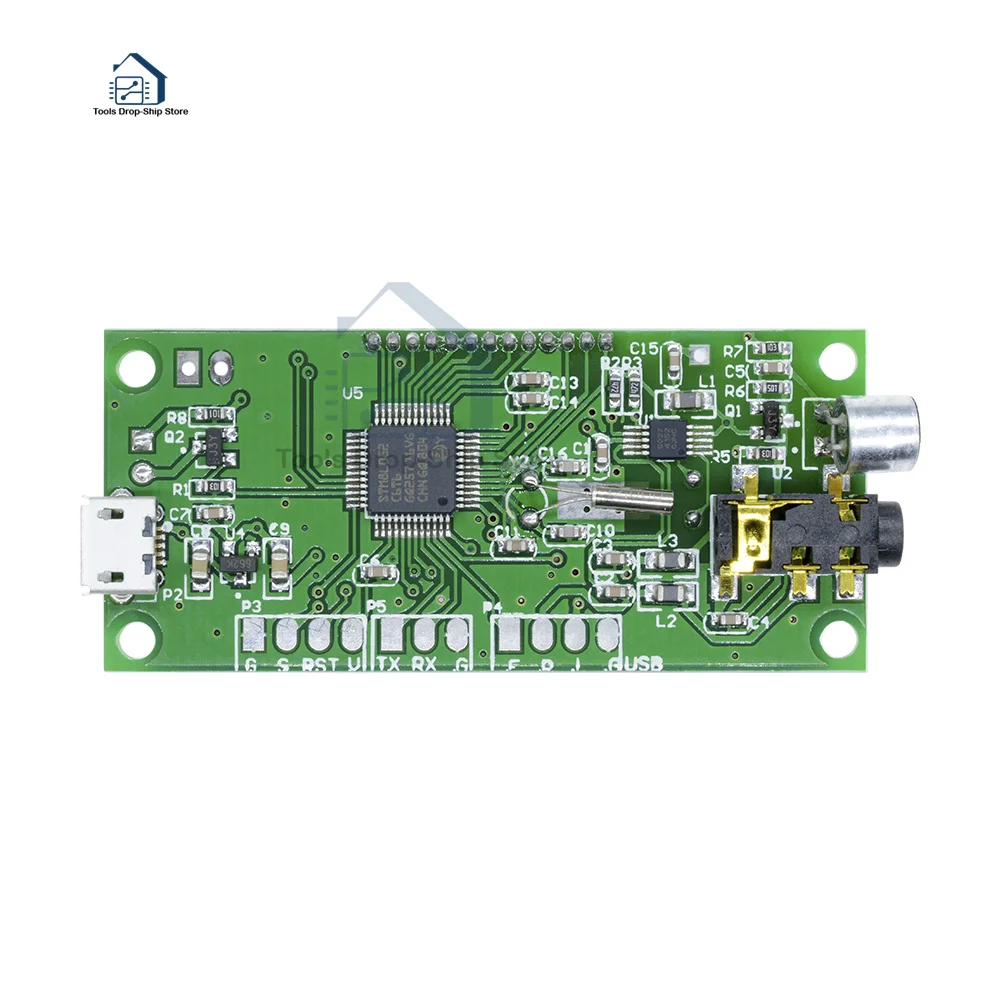

Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Связь между последовательным портом TTL и этим модулем должна быть подключена к модулю UART_RX, UART_TX и GND (соответствующее положение PCB отмечено), И внешний MCU (MCU) или Серийный порт компьютера может использоваться для отправки команд для управления соответствующей информацией модуля. Функция.

Посылка включает в себя:

1x PLL LCD цифровой fm-передатчик модуль 87-108 МГц беспроводной микрофон стерео
