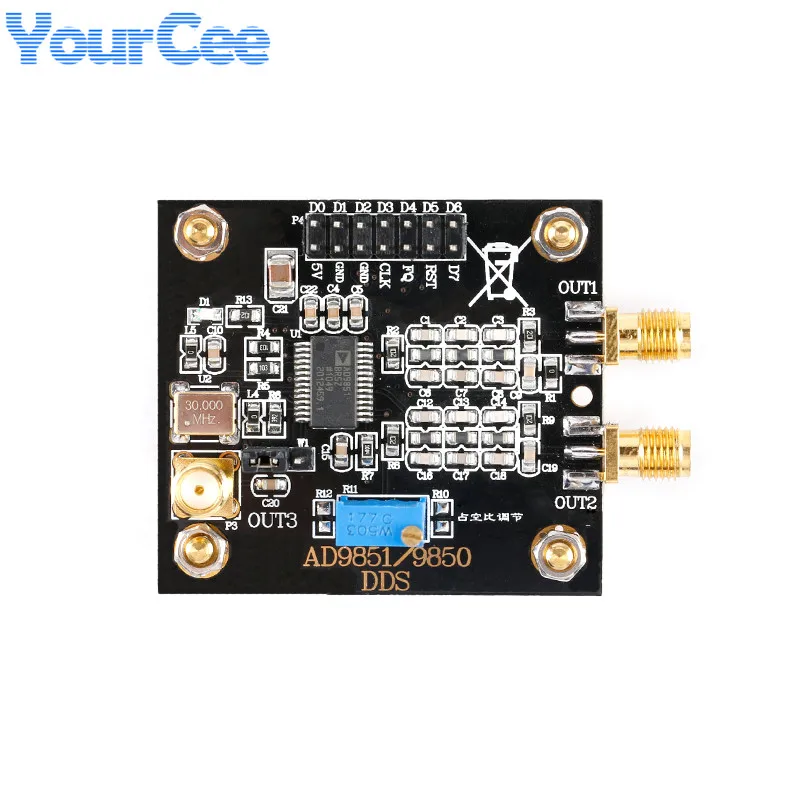

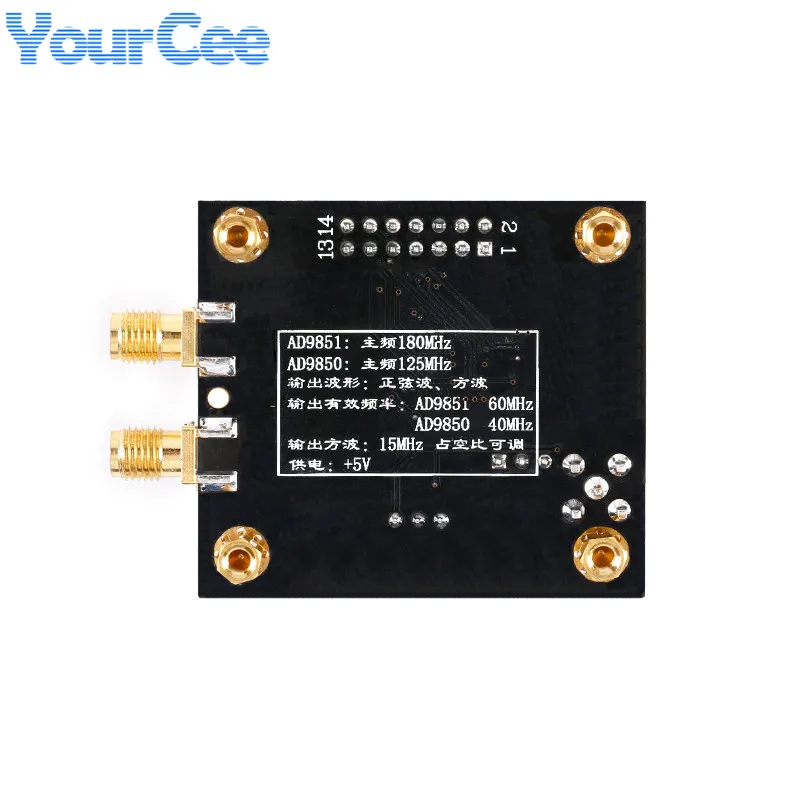

AD9851 высокоскоростной модуль DDS генератор сигнала синусоидальной волны

AD9851 высокоскоростной модуль DDS генератор сигнала синусоидальной волны

Модель модуля: AD9851

Тип модуля: цифровой источник частоты синтеза

Блок питания: DC-5V

Ток модуля: 70 мА (макс.); Нормальный ток привода 65ма (TYP)

Протокол связи модуля: последовательный или параллельный SPI

Модуль обеспечивает процедуры: STM32F103RCT6

Обычная Платформа: STM32F103X-M3 исходный код версии KEIL5

Основная частота модульной системы: 180 МГц (макс.)

Цифры разрешения DAC: 10 цифр

Фазовый аккумулятор: 32 бит

Модуль Выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами

Модульные Выходные сигналы: Синусоидальная волна, квадратная волна; Синусоидальная волна с фильтром низких частот 65 МГц. Выход квадратной волновой муфты.

Модуль выходной канал: 2 channel дифференциальные; Разность фаз-180 градусов, высокая частота выхода будет иметь точности фазового сдвига по причине фильтр

Характеристики сигнала модуля: Синусоидальная волна не имеет выхода соединения; Выход имеет свой собственный компонент постоянного тока. Если он подключен к радиочастотному оборудованию, добавьте блок питания постоянного тока или используйте осциллограф для измерения непосредственно

Максимальная основная частота выхода синусоидальный диапазон сигнала: 1 Гц-65 МГц

Максимальная основная частота выходного сигнала квадратной волны диапазон: 1 Гц-30 МГц; Выше 10 МГц, входной сопротивление осциллографа 50 Ом, и квадратный волновой рабочий цикл регулируется.

Амплитуда выхода: Синусоидальная волна 340mVpp (макс.) квадратная волна 5Vpp; Амплитуда синусоидальной волны уменьшается с увеличением частоты, квадратная волна изменяется с увеличением частоты

Выходное сопротивление: 75 Ом

Характеристики модуля: несколько; Высокопроизводительный DDS синусоидальный генератор сигналов, высококлассный эллиптический фильтр,

Микросхема регулятора низкого уровня шума и т. Д.

Применение модуля: несколько; Генерация частотного сигнала, Синусоидальная волна, генерация квадратного волнового сигнала, возбуждение датчика

Тип интерфейса модуля: SMA выход сигнала и внешний вход часов, DC5.5 разъем питания

Описание модуля:

AD9851-это высокоинтегрированное устройство, которое использует передовую технологию DDS в сочетании с внутренним высокоскоростным, высокопроизводительным преобразователем D/a и компаратором, для формирования цифрового программируемого частотного синтезатора и функции генератора часов. Обращаясь к точному источнику часов, AD9851 генерирует стабильную частоту и выполняет фазопрограммируемую цифровую аналоговую синусоидальную волну. Синусоидальная волна может быть использована непосредственно в качестве источника частоты или внутренне преобразована в квадратную волну гибкое применение генератора часов. AD9851 инновации

Высокоскоростной DDS core принимает 32-битный настройки частоты слов, в результате чего выход настройки разрешения приблизительно 0,04 Гц в тех случаях, когда система часы 180 МГц. AD9851 Содержит уникальную схему мультипликатора REFCLK 6 X, которая устраняет необходимость в высокоскоростном опорном осцилляторе. Мультипликатор REFCLK 6 X оказывает минимальное влияние на характеристики SFDR и фазового шума.

Меры предосторожности при использовании модуля:

(1) модуля малой мощности модуля, и источника питания не превышает 5,2 V.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) поставляемый код используется только для опорной основной платы управления и не предоставляет микроконтроллер. Дополнительные функции должны быть разработаны самостоятельно.

(5) Если вам нужно просто проверить функцию модуля, рекомендуется использовать его с контрольной доской нашего магазина. Сначала питание поступает в модуль DDS, а затем Питание поступает на контрольную панель для генерации формы волны. Нажмите среднюю кнопку, чтобы переключить функцию.

Часто задаваемые вопросы:

В: Какова основная частота модуля? Можно ли регулировать амплитуду выхода?

О: основная частота модуля определяется входными часами и программой. Встроенные часы по умолчанию-30 МГц, а частота управления программой-6 раз, то есть частота по умолчанию-180 МГц. Амплитуда выхода зафиксирована, и нет возможности программировать его.

В: Может ли модуль достичь частоты развертки? Регулируется ли квадратный волновой рабочий цикл?

О: модуль может реализовывать частоту развертки, код, предоставленный нашим магазином, может поддерживать частоту развертки. Квадратный волновой рабочий цикл модуля можно отрегулировать.

В: Можно ли настроить два канала самостоятельно? Можно ли модулировать?

О: два канала имеют фиксированную фазу разницы 180 градусов, и частота выше. Из-за фильтра, фазовый сдвиг может возникнуть и не может быть отрегулирован независимо. Код по умолчанию-это точечный Частотный сигнал, другие режимы должны быть запрограммированы самостоятельно.
