Hantek DSO3104 DSO3204 DSO3254 (A) серия осциллограф

Сравнение для серии DSO3000 (A) (1GSa/s)

Номер модели

Канал

Глубина памяти

Полоса пропускания

Частота образцов

Разрешение

AFG/LA/DO

DSO3104

4CH

128 м

100 МГц

1GSa/s

8

-----

DSO3104A

4CH

128 м

100 МГц

1GSa/s

8

AFG/LA16/DO16

DSO3204

4CH

128 м

200 МГц

1GSa/s

8

-----

DSO3204A

4CH

128 м

200 МГц

1GSa/s

8

AFG/LA16/DO16

DSO3254

4CH

128 м

250 МГц

1GSa/s

8

-----

DSO3254A

4CH

128 м

250 МГц

1GSa/s

8

AFG/LA16/DO16

Общие особенности:

**4CH осциллограф + 16CH логический анализатор + 1CH функция/Arb. Генератор сигналов + 16 бит слово Генератор + 1CH EXT механизм запуска.

**Глубина памяти 128 м, экономит Максимум 128 м точек выборки, точно отображает сигнал выборки.

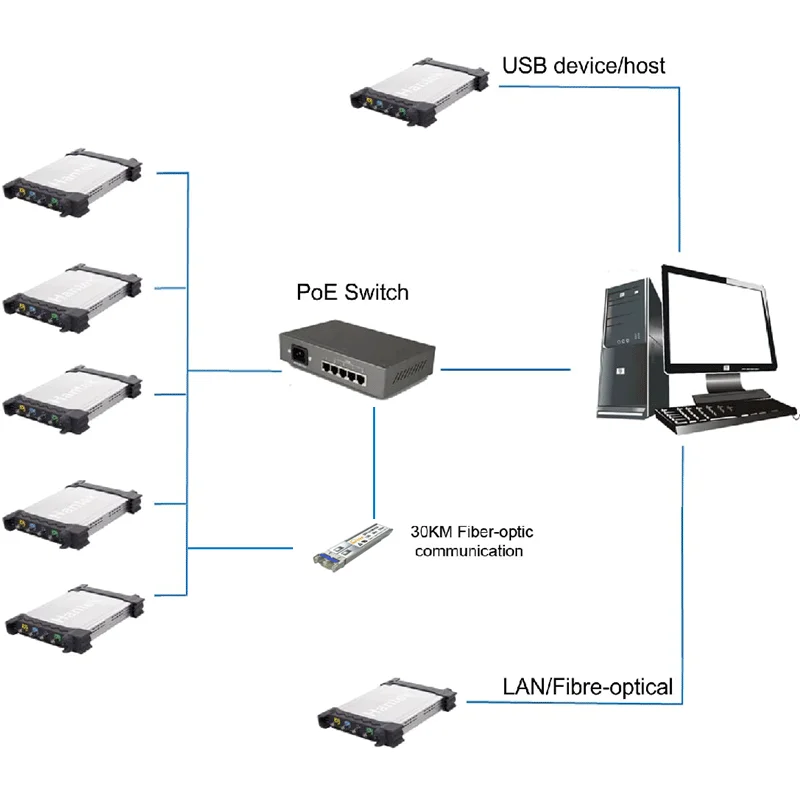

**Поддержка модуля PoE, поддержка удаленного источника питания и связи. (опционально)

**Его производительность может конкурировать с benchtop осциллографом, 4 независимых аналоговых канала, 1GSa/s высокоскоростная частота дискретизации в реальном времени, 1 мВ-10 В/див Высокая чувствительность на входе, высокая пропускная способность 250 МГц.

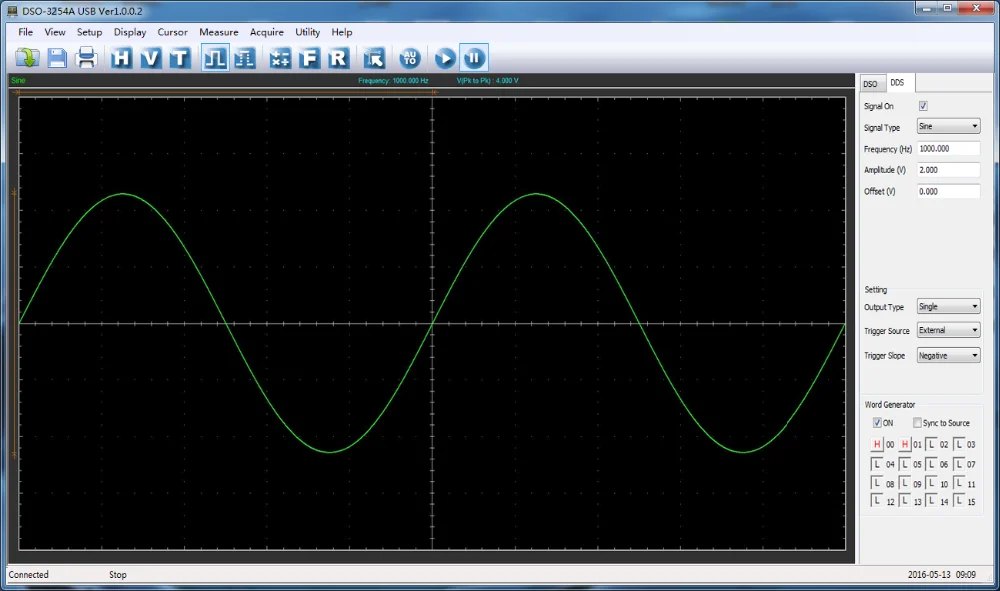

**Функция/Arb. Генератор сигналов: 200MSa/s DDS, 12 битов вертикального разрешения, встроенный в различные стандартные формы сигналов, произвольная форма сигнала, которая удобна для редактирования и отображения нерегулярных сигналов, таких как преобразователь.

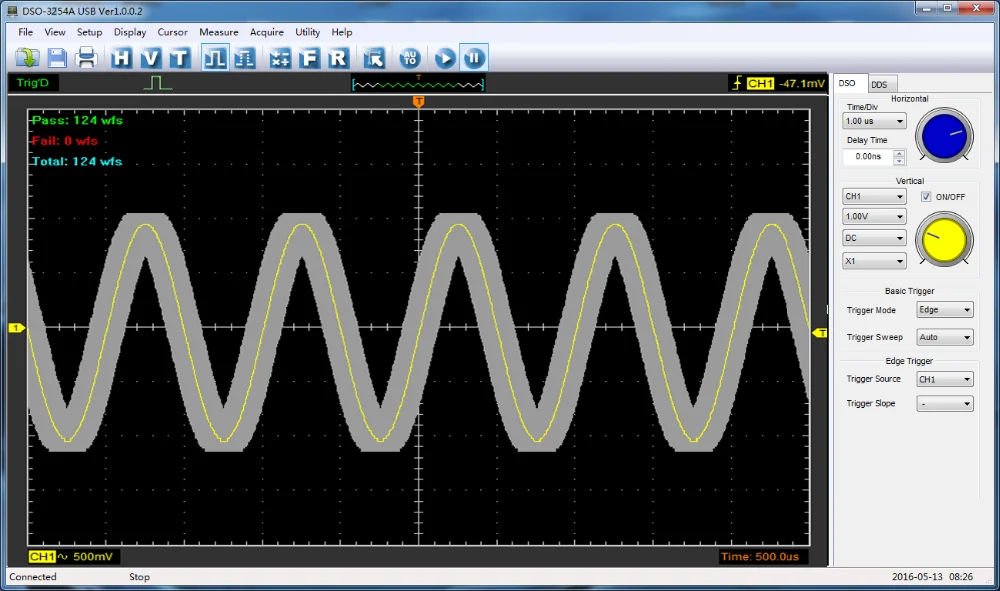

**Пройти/сбой тест, богатый триггер функции, динамическое отслеживание курсора, аналогичный интерфейс с скамейкой осциллографа, простой в использовании. Высокая эффективность затрат.

**Функция непрерывной записи и воспроизведения сигналов (полоса пропускания записи 200 Гц);

**1 GSa/s частота дискретизации.

**12-36 в широкий диапазон входной мощности.

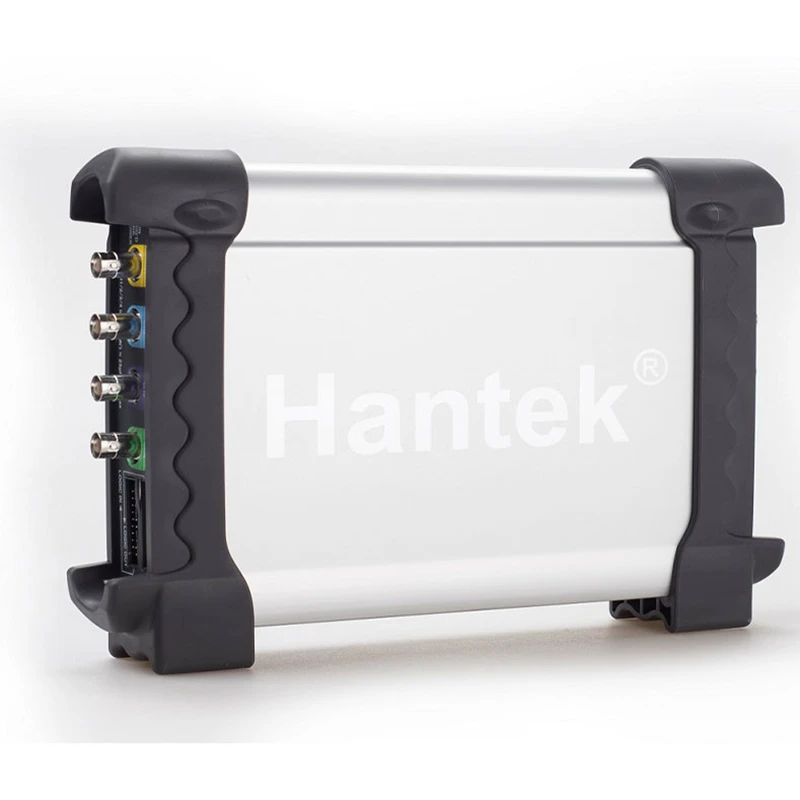

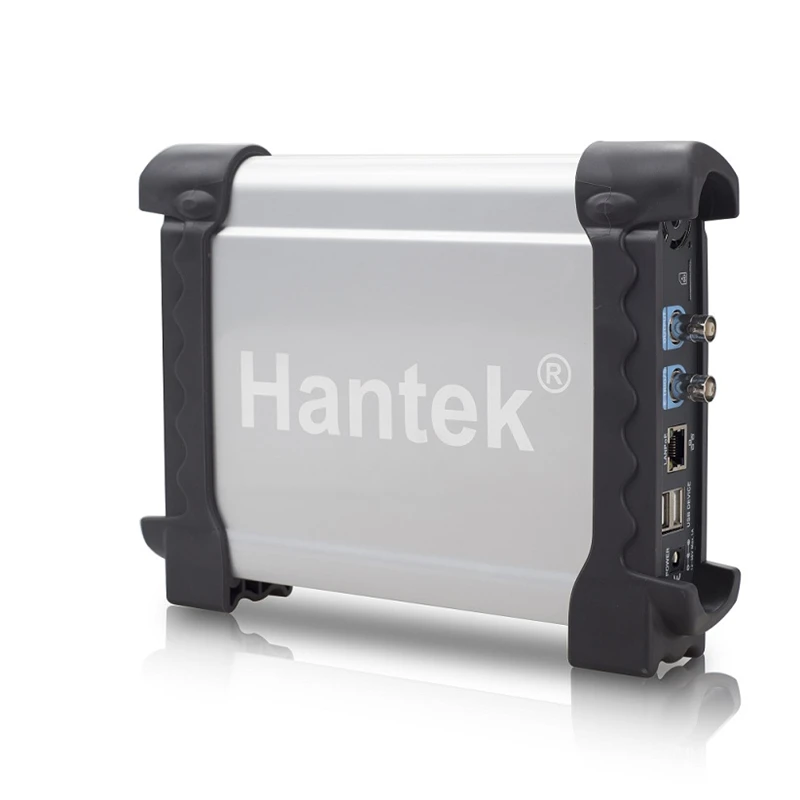

**Хороший Механический дизайн с небольшим размером, который легко носить с собой. Внешний чехол изготовлен из того же материала, что и анодированный алюминий для iPad.

**Он обладает большой термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшается.

**Больше подходит для планшетных ПК, портативных ПК, обслуживания и регулировки производственной линии, удобно для путешествий.

**Поддержка программного обеспечения: Windows 10, Windows 8, Windows 7

**Данные формы сигнала могут быть выведены в EXCEL,BMP,JPG в качестве категории времени и напряжения.

**Более 20 видов функции автоматического измерения, проходят/не проверяют функции, подходят для инженерного применения.

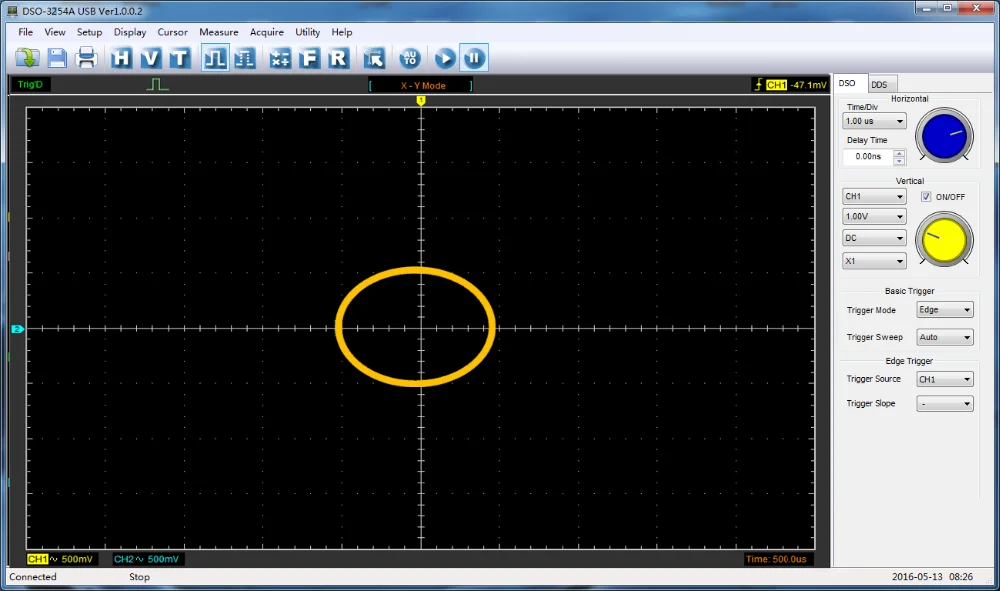

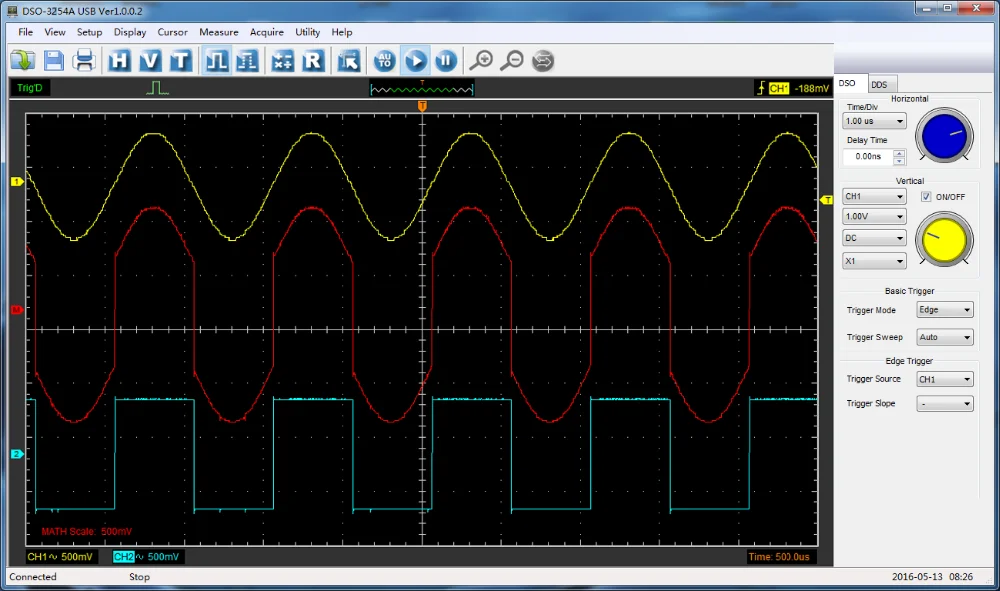

**Усреднение формы волны, последующее свечение, управление легкостью, обратное, добавление, вычитание, размножение, разделение, X-Y дисплей.

**Анализатор спектра FFT

**Один компьютер может подключаться к нескольким осциллографам, легко увеличить номер канала.

**Предоставляем протокол SCPI.

Сведения о параметрах:

Модель

DSO3104

DSO3104A

DSO3204

DSO3204A

DSO3254

DSO3254A

Вертикальный

Аналоговые каналы

4

Полоса пропускания

100 МГц

100 МГц

200 МГц

200 МГц

250 МГц

250 МГц

Время подъема

3.5ns

3.5ns

1.7ns

1.7ns

1.4ns

1.4ns

Входное сопротивление

Сопротивление: 1MΩ; Емкость: 25 pF

Входная чувствительность

1 мВ/div до 10V/div

Входное соединение

AC/DC/GND

Вертикальное разрешение

8 бит

Глубина памяти

1,6 K-128M/CH

Макс. Входное напряжение

400 В (пик постоянного тока + переменного тока)

Горизонтальный

Частота выборки в реальном времени

1GSa/s

Диапазон временных рамок

2ns/div до 1000s/div

Точность временной базы

± 50ppm

Триггер

Источник

CH1, CH2,CH3,CH4,EXT,EXT/10

Режим

Края, пульс, видео, наклон, таймаут

Тип

Сигнал, авто, нормальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, поперечный

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Диапазон напряжения

От 1 мВ до 10 В/div @ x 1 зонд; От 10 мВ до 100 В/div @ x 10 зонд;

От 100 мВ до 1 кВ/div @ x 100 зонд; 1 в to10KV/div @ x 1000 зонд;

FFT

Прямоугольная, Hanning,Hamming,Blackman Window

Логический анализатор

Каналы

--

16CH

--

16CH

--

16CH

Макс. Входное сопротивление

--

200KΩ
(C = 10pF)

--

200KΩ
(C = 10pF)

--

200KΩ
(C = 10pF)

Макс. Входное напряжение

--

-60 В ~ 60 в

--

-60 В ~ 60 в

--

-60 В ~ 60 в

Макс. Частота дискретизации

--

250MSa/s

--

250MSa/s

--

250MSa/s

Полоса пропускания

--

10 МГц

--

10 МГц

--

10 МГц

Совместимый lnput

--

TTL,LV TTL
CMOS,

--

TTL,LV TTL
CMOS,

--

TTL,LV TTL
CMOS,

--

LVCMOS,ECL.
Пекл, ОВОС

--

LVCMOS,ECL
Пекл, ОВОС

--

LVCMOS,ECL
Пекл, ОВОС

Глубина памяти

--

1,6 K ~ 64M

--

1,6 K ~ 64M

--

1,6 K ~ 64M

Функция/Arb. Генератор сигналов

Частота волны

--

DC ~ 25 МГц

--

DC ~ 25 МГц

--

DC ~ 25 МГц

Часы DAC

--

2K ~ 200 МГц
Регулируемый

--

2K ~ 200 МГц Регулируемый

--

2K ~ 200 МГц Регулируемый

Канал

--

1CH

--

1CH

--

1CH

Длина волны

--

4K

--

4K

--

4K

Вертикальное разрешение

--

12 бит

--

12 бит

--

12 бит

Амплитуда формы волны

--

± 3,5 V Макс.

--

± 3,5 V Макс.

--

± 3,5 V Макс.

Выходное сопротивление

--

50 Ом

--

50 Ом

--

50 Ом

Выходной ток

--

50 мА

--

50 мА

--

50 мА

Полоса пропускания

--

25 м

--

25 м

--

25 м

Интерфейс

USB 2,0

Питание

8-36 в широкий диапазон входного напряжения, подходит

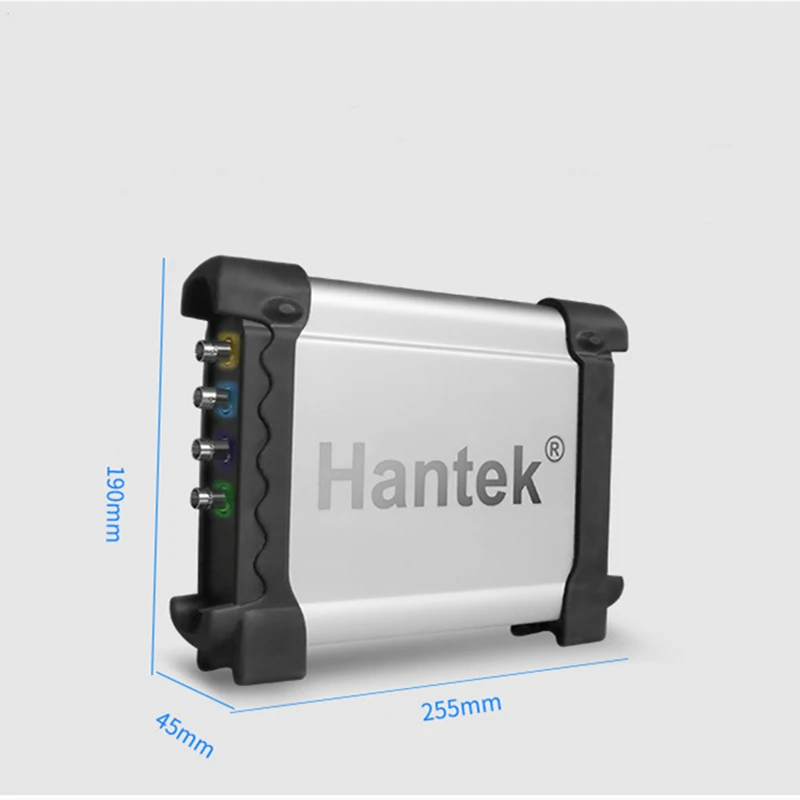

Размеры

255x190x45 (мм)

Вес

1 кг
