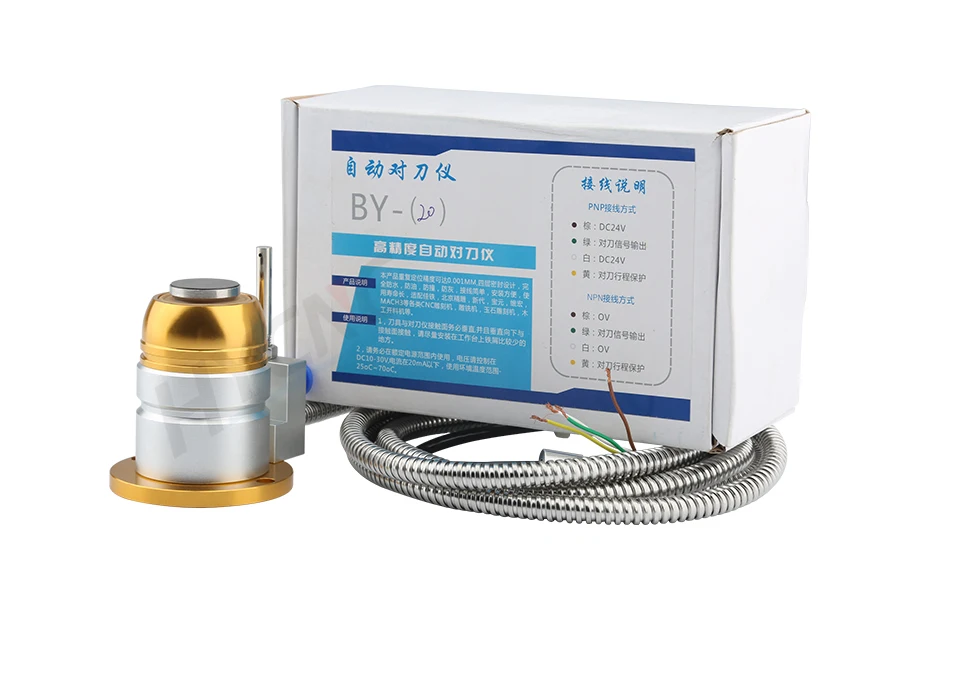

Фрезерный станок с ЧПУ Z-ось автоматический инструмент для фрезерования и

Фрезерный станок с ЧПУ Z-ось автоматический инструмент для фрезерования и

Спецификация:

Режим выхода: NC (нормально закрытый) ход

Почти 0 до

Ход: 5 мм

Точность повторного позиционирования: 0,001 мм (Рабочая скорость: 50-200 мм/мин)

Срок службы: 3000000 раз

Сила контакта: 1,5 Н

Полировка корпуса: 4S

Уровень защиты: IP67

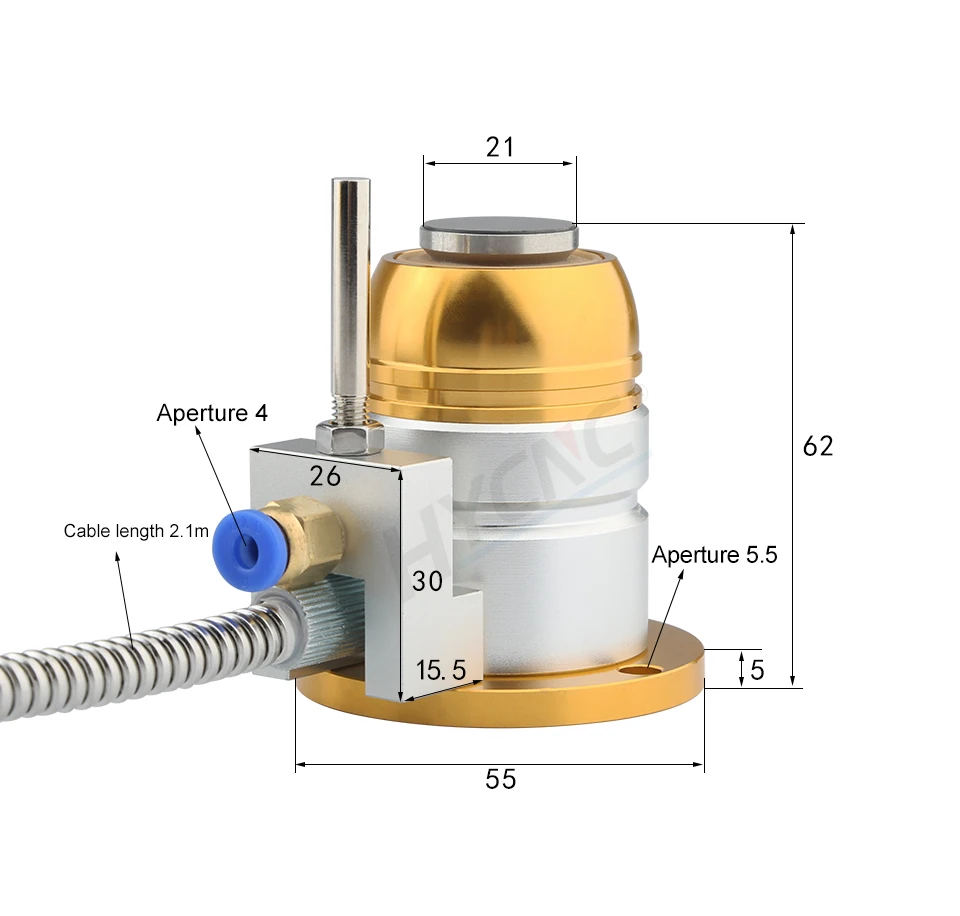

Диаметр инструмента: 20 мм

Материал: цементированный карбид.

Защитная трубка: минимальный радиус изгиба 1 м R25

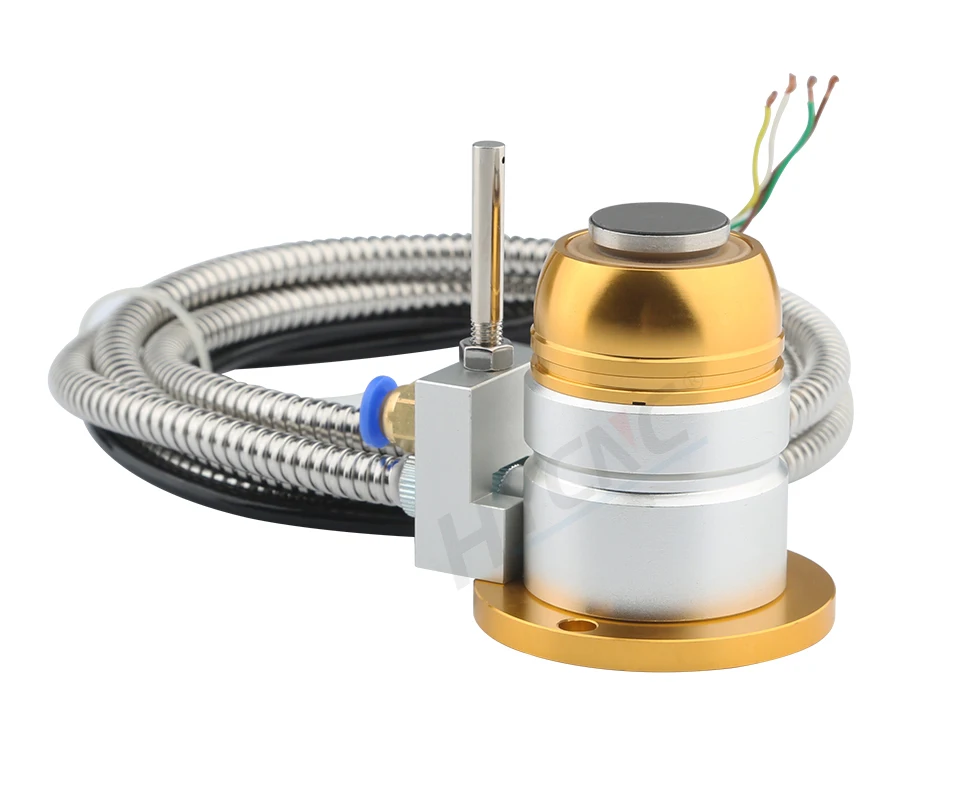

Кабель: 2 метра, устойчивое к маслам, 4-х ядерный

Спецификация выхода: NC (нормально закрытый), сигнал расстояния около 5 мм

Уровень удара: DC24V 20 мА (макс.) 10 мА (резистивная нагрузка)

Характеристика:

1. Водонепроницаемая и пылезащитная структура, с хорошей прочностью в обработке CNC.

2. Он может значительно повысить эффективность установки инструмента в обработке CNC.

3. При превышении хода звуковой сигнал будет звучать.

4. Автоматическое обнаружение повреждения инструмента: если инструмент поврежден или сломан, машина автоматически прекратит работу и выдаст предупреждение.

Автоматическая компенсация износа инструмента: после обнаружения износа головки инструмента, соответствующая программа может быть скорректирована, чтобы обеспечить точность заготовки.

Меры предосторожности при установке:

1. Колонна и устройство для настройки инструмента должны быть перпендикулярны контактной поверхности и перпендикулярны контактной поверхности. Пожалуйста, установите их на верстак с небольшими железными настилками как можно больше.

2. Убедитесь, что напряжение находится в диапазоне номинального источника питания, пожалуйста, проверьте DC10-30V, ток меньше 20 мА, а температура окружающей среды-25 °C-70 °C. 3. Пожалуйста, Контролируйте диаметр инструмента, чтобы быть менее 20 мм, а скорость резки должна быть менее 50-200 мм/мин. Центр инструмента должен упасть на центр поверхности инструмента.

Меры предосторожности для использования устройства

1. Ход прибора не может быть превышен во время контакта, в противном случае инструмент легко повредит устройство (ход 5 мм)

2. При прикосновении к контактной поверхности прибора с помощью рук не отпустите его немедленно, чтобы не повредить внутреннюю структуру устройства и не повлиять на эффективность и срок службы инструмента.

3. После завершения установки инструмента инструмент должен быть поднят вертикально от контактной поверхности и не перемещаться в горизонтальном направлении, что может повредить инструмент.

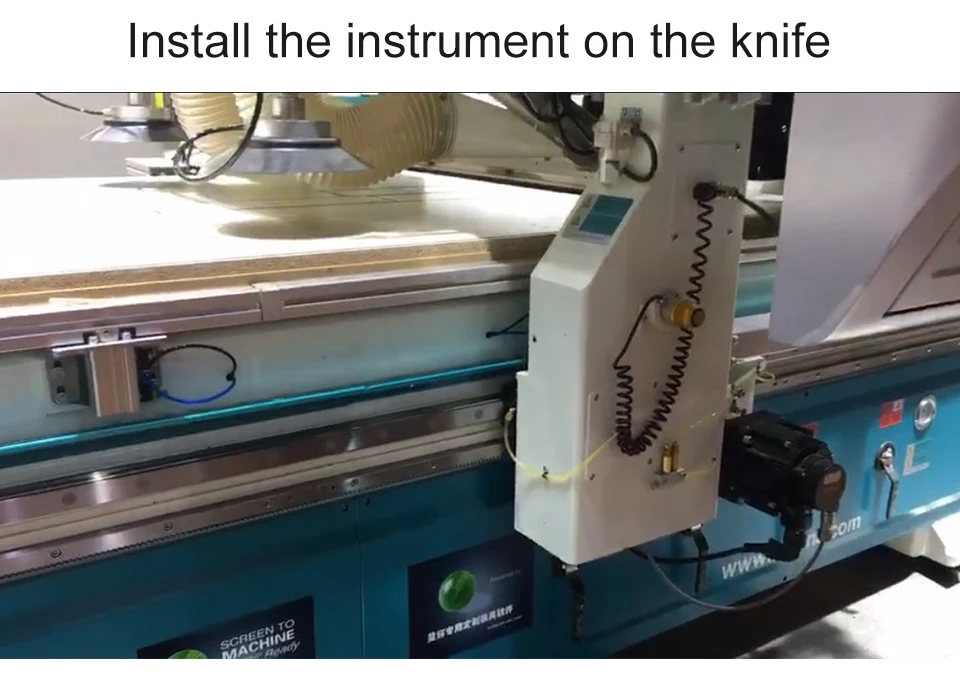

Инструкции по установке инструмента

1. Контактная поверхность инструмента и инструмент для настройки должны быть вертикальными и соприкасаться с контактной поверхностью вертикально вниз. Попробуйте установить инструмент на рабочий стол, где меньше железных плит, чтобы не повлиять на точность инструмента.

2, Диапазон номинального напряжения использования контроля напряжения в DC10-30V, ток ниже 20 мА, использование температурного диапазона-25 ℃-70 ℃, использование лучшего эффекта.

3, диаметр инструмента управления ножа в 20 мм ниже, скорость ножа должна контролироваться в 50-200 мм/мин центр инструмента должен упасть в центр поверхности ножа.

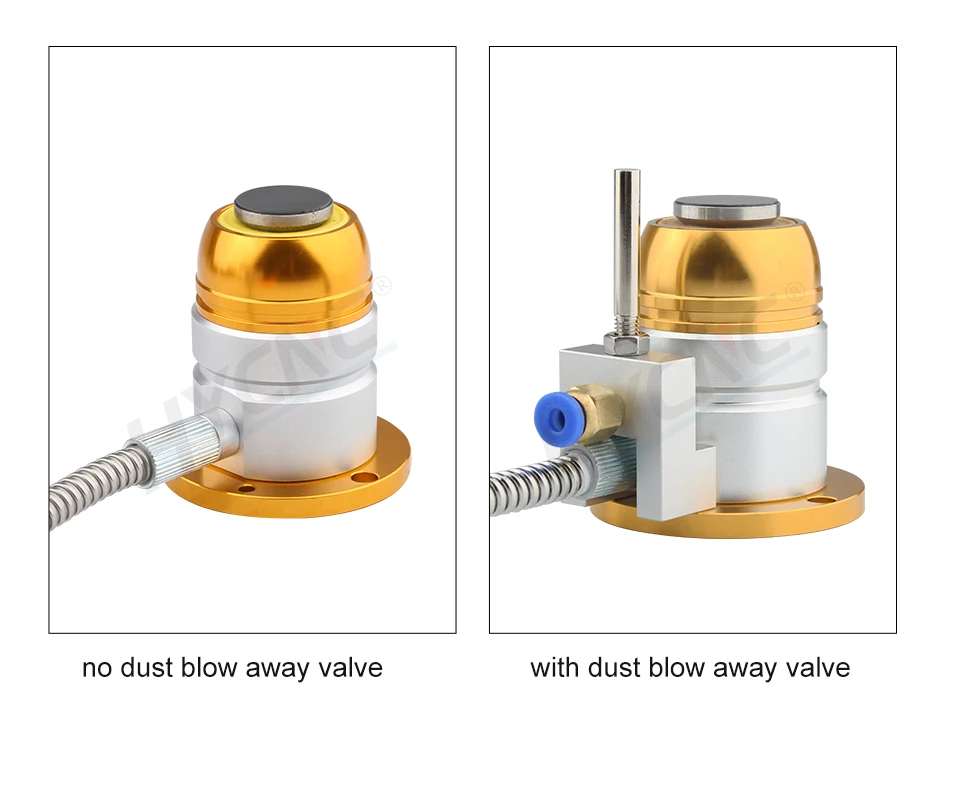

4. При использовании энергии выдувания воздуха наружный диаметр трахеи составляет 6 мм, а внутренний диаметр-4-5 мм. При использовании следует обратить внимание на гигиену, а железная пыль, прикрепленная к контактной поверхности, должна быть очищена

Описание объема использования

Различные гравировальные станки с ЧПУ, гравировальные и фрезерные станки, нефритовые гравировальные станки, деревообрабатывающие режущие станки и т. д. от Jiatie, Beijing Jingdiao, Ncstudio, LNC Technology, SYNTEC, MACH3 и т. д.

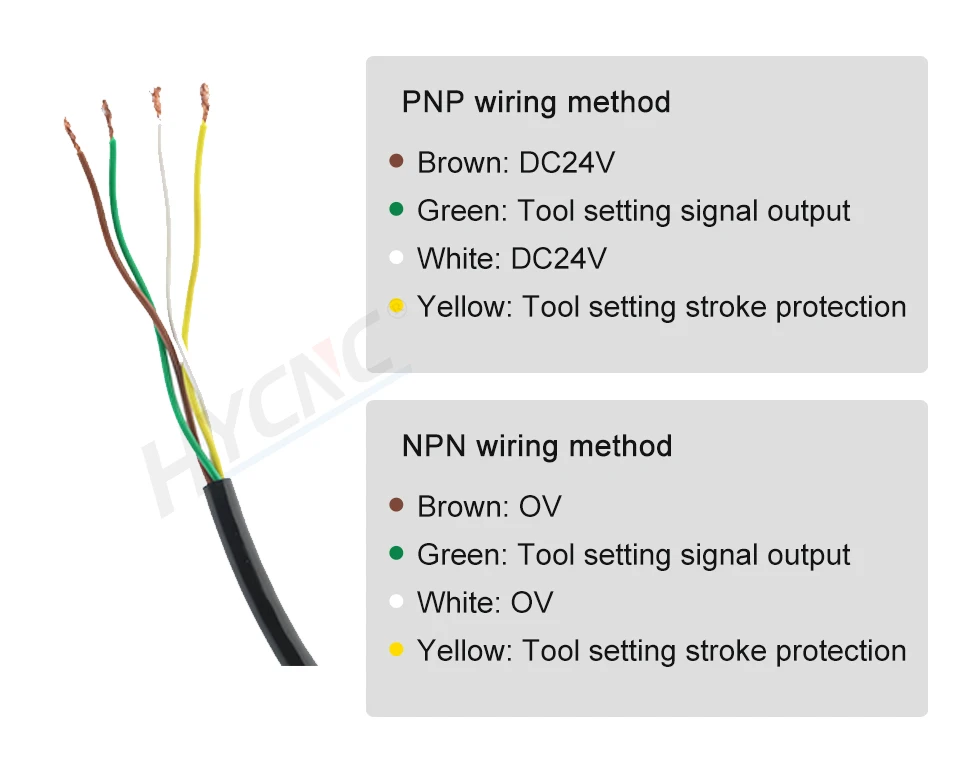

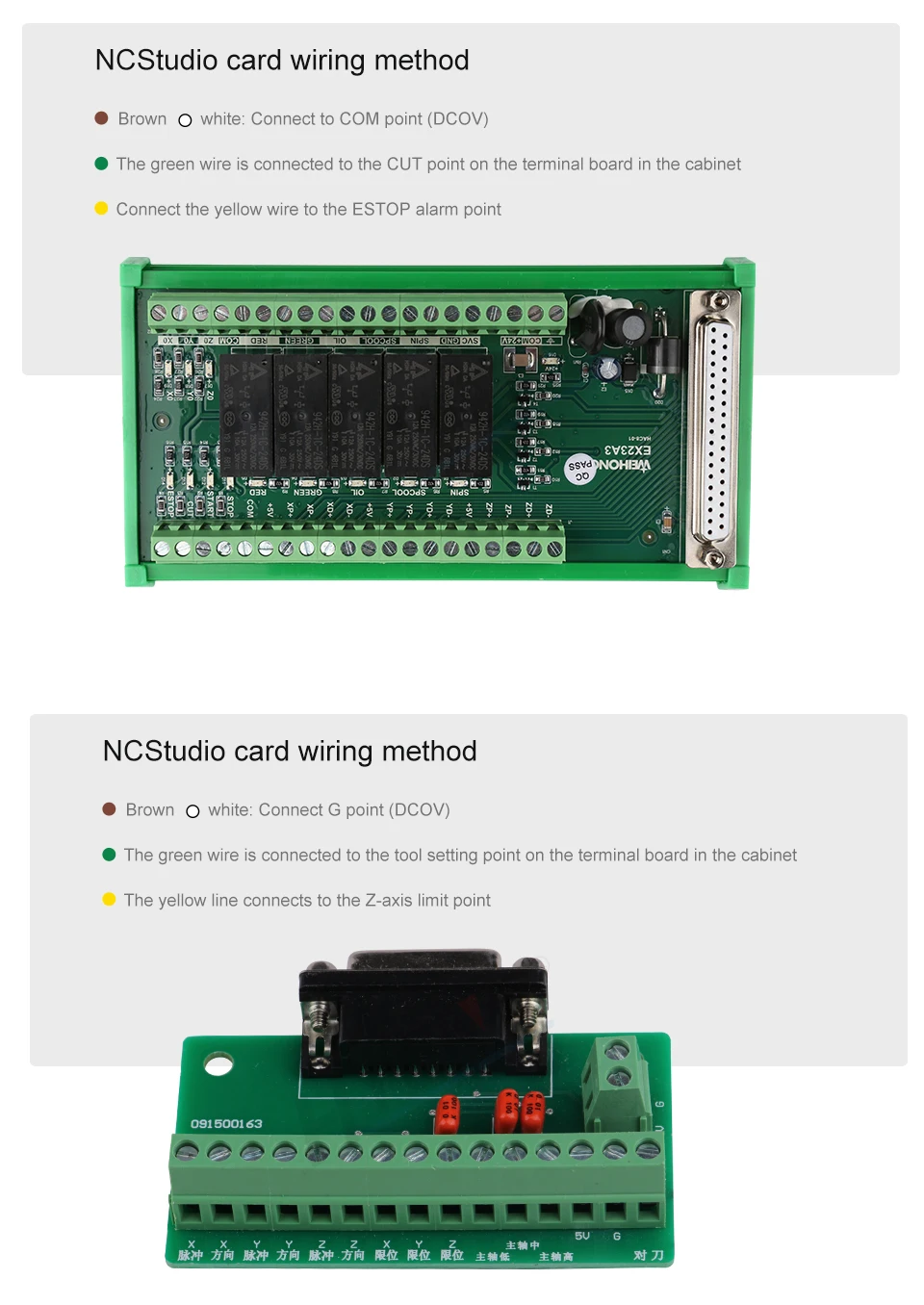

Инструкции по проводке для приспособления

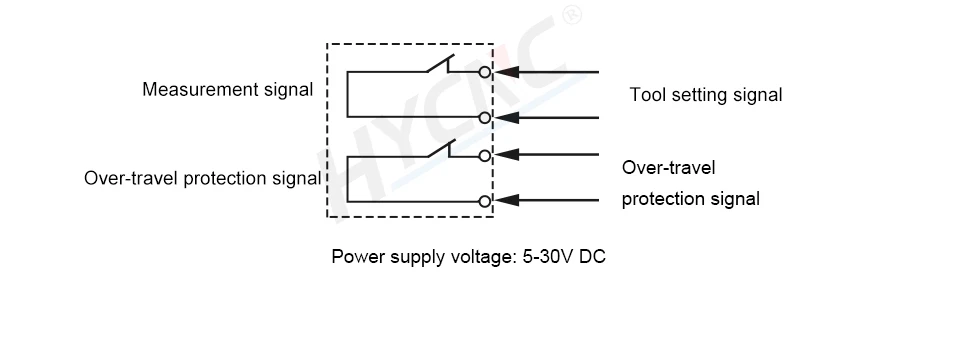

Нормально закрытый 4-проводной электрическая схема

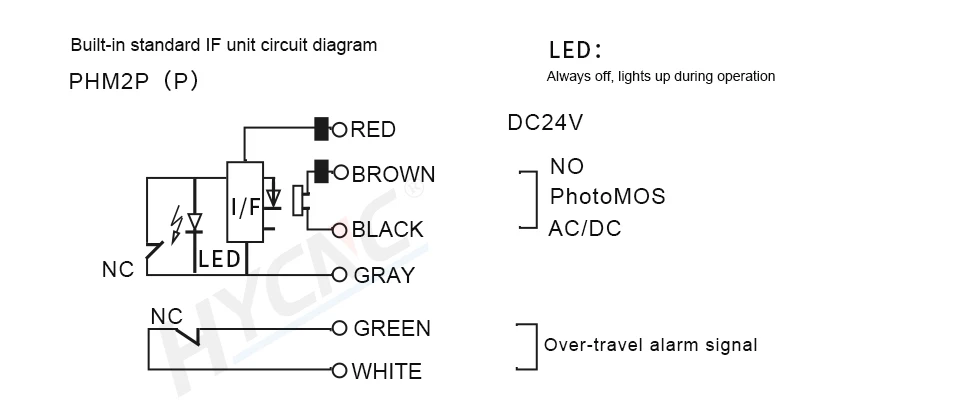

Нормально разомкнутый 6-провода электрическая схема

Напряжение источника питания: DC24V

Потребление тока: 10 мА

Характеристики на выходе: DC60V 100mA (резистивная нагрузка)/AC60V/100mA (пиковое значение)/500mW (макс.)

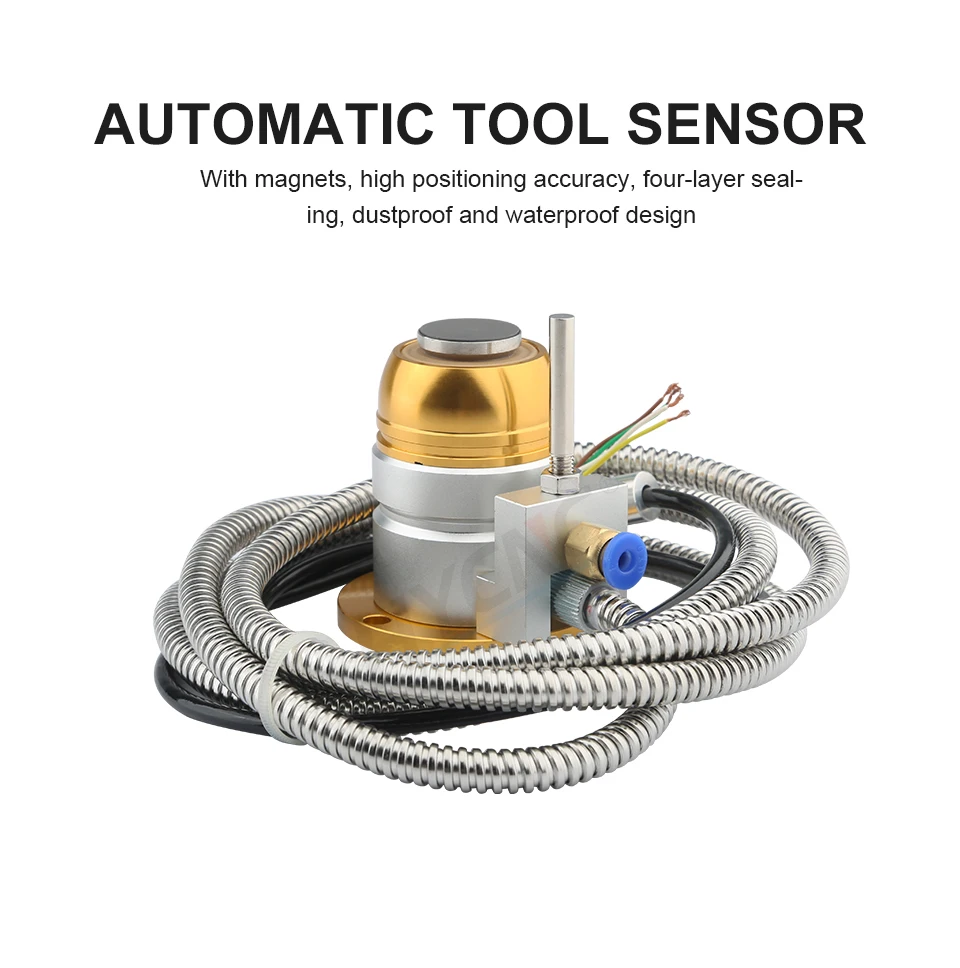

Пылезащитный и водонепроницаемый, прочный

Пыленепроницаемый и водонепроницаемый дизайн, он все еще может работать стабильно под состоянием охлаждающей жидкости и железа.

Нет встроенного усиления

Отсутствие отклонения, вызванного колебанием напряжения в положении инструмента, может быть непосредственно введено в программу NC

Быстрый ответ сигнала тревоги

Сигнал тревоги будет отправлен вовремя, когда путешествие закончится, чтобы избежать других проблем, вызванных работой оборудования, что более удобно в использовании.

Высокая точность и сильная защита от помех

Выступающий острый уголок инструмента непосредственно касается наконечника инструмента, связанных с размером обработки, определяет его значение и размер и Выводит сигнал, таким образом, он имеет более высокую точность, чем среднее значение, полученное путем преобразования количества и электричества на светильник с помощью лазера и методов энергизации.
