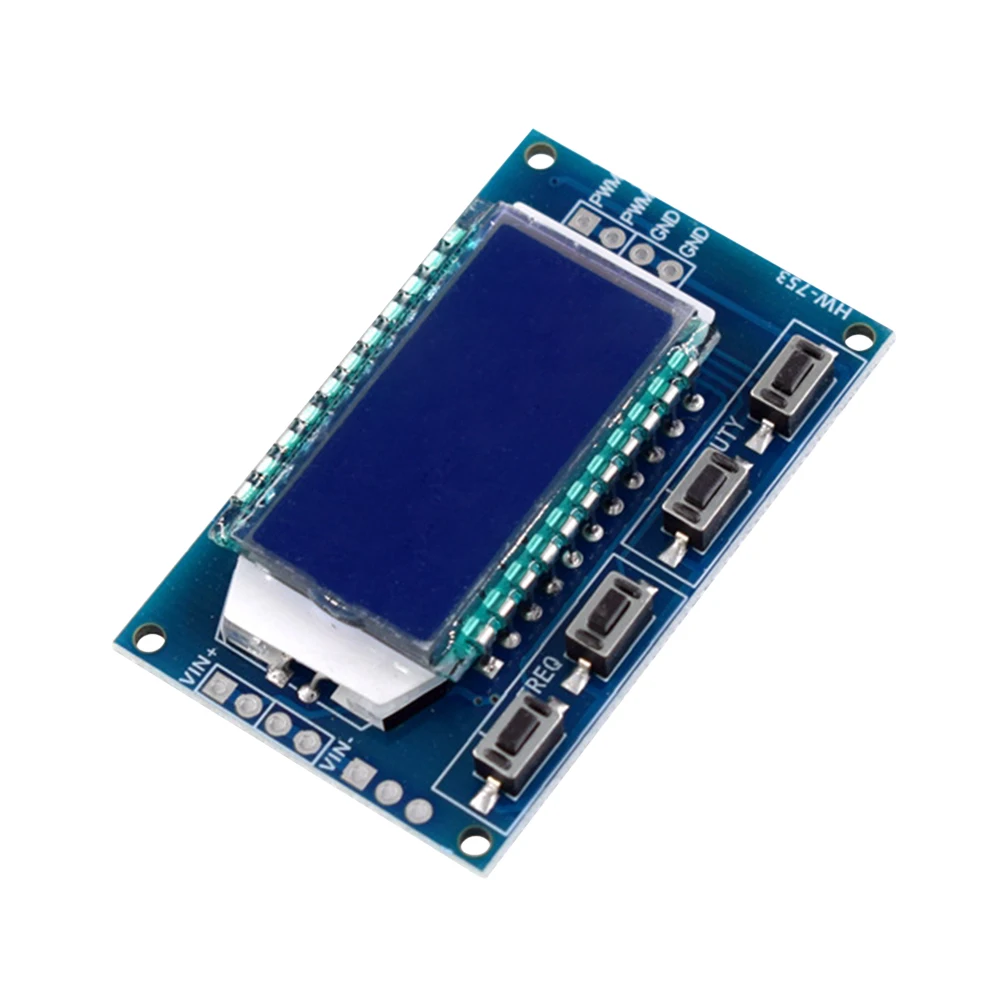

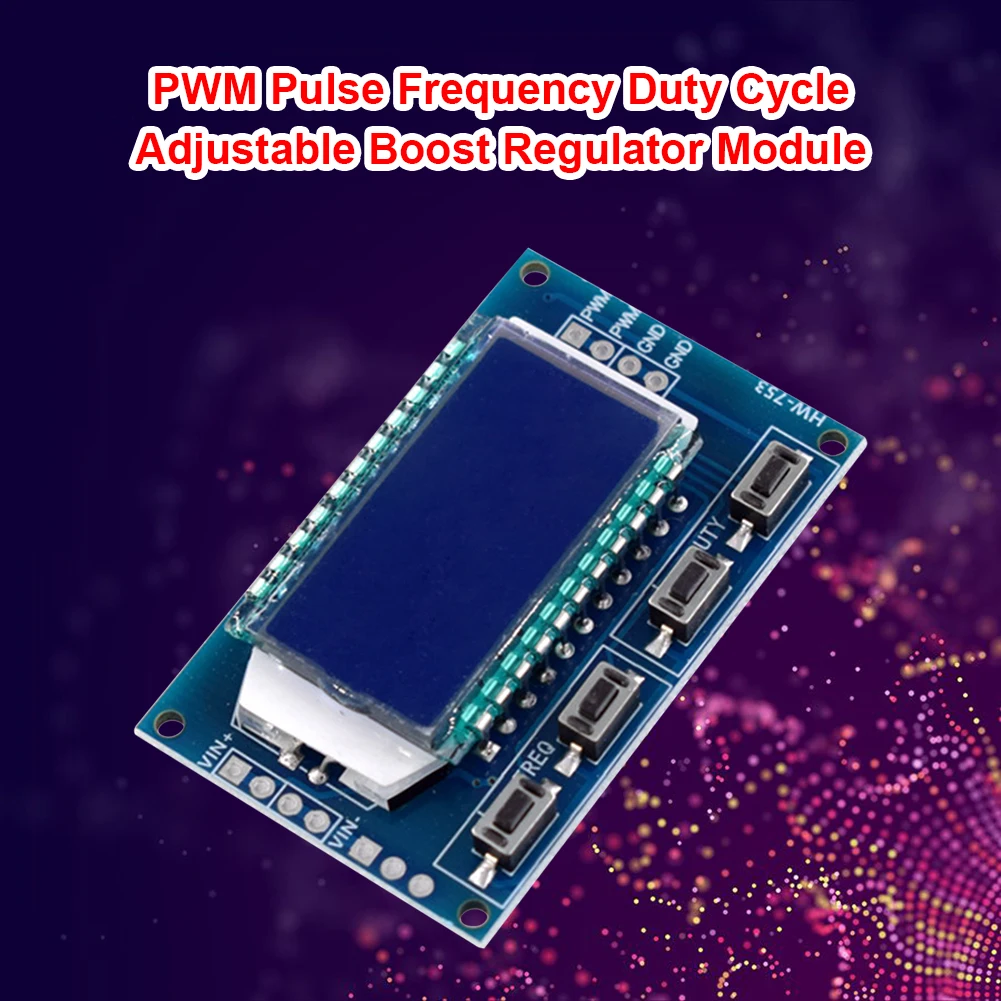

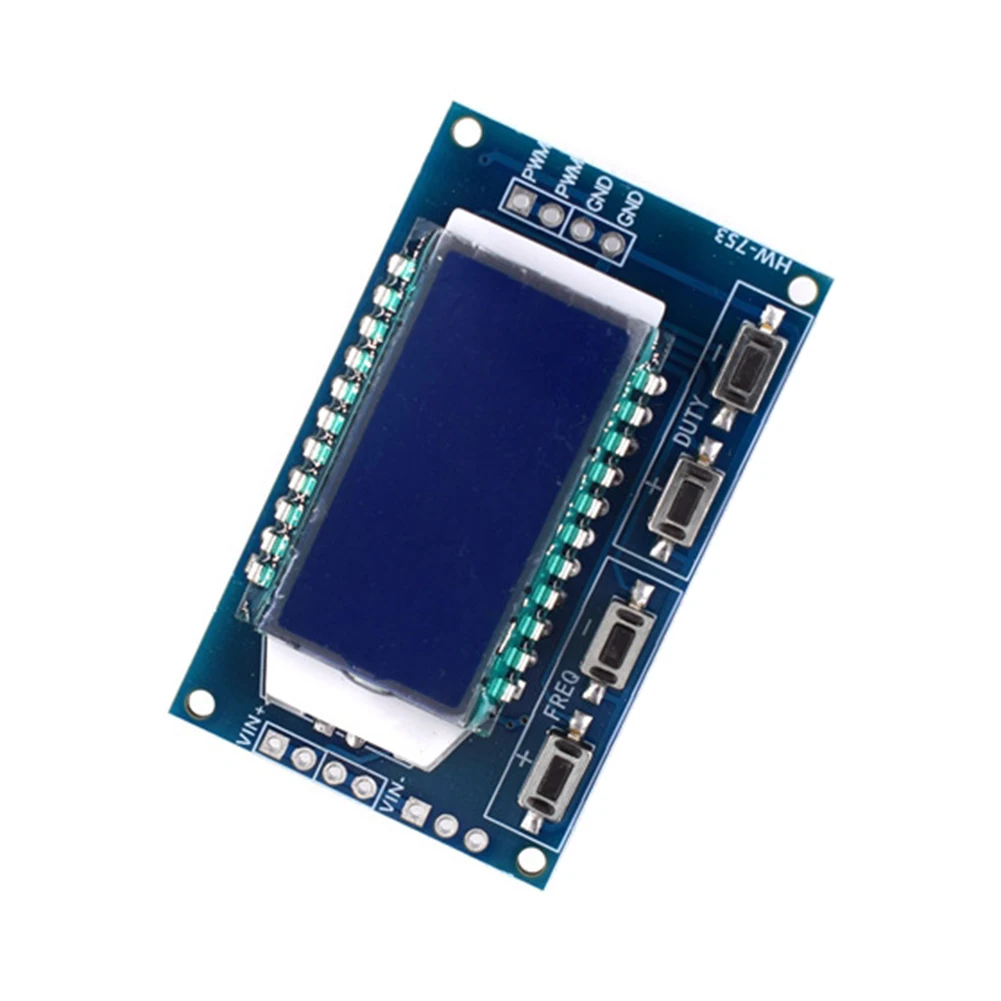

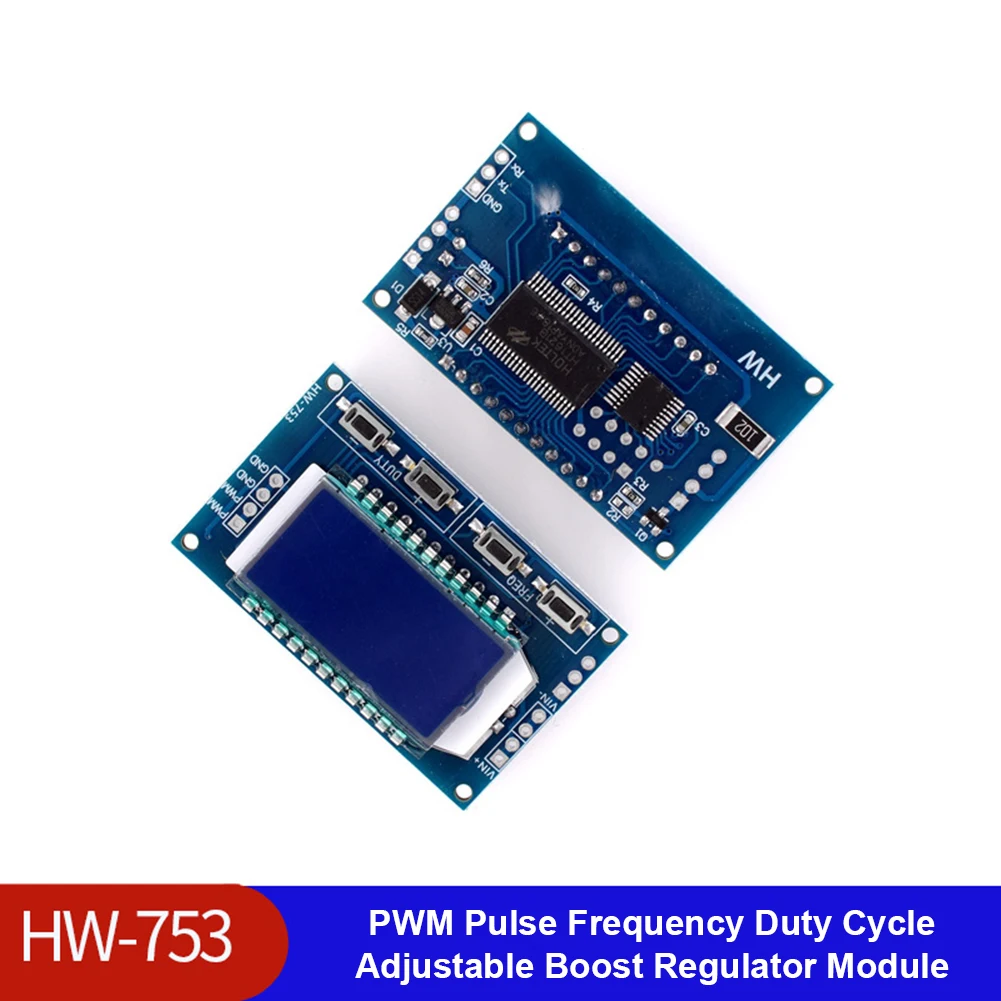

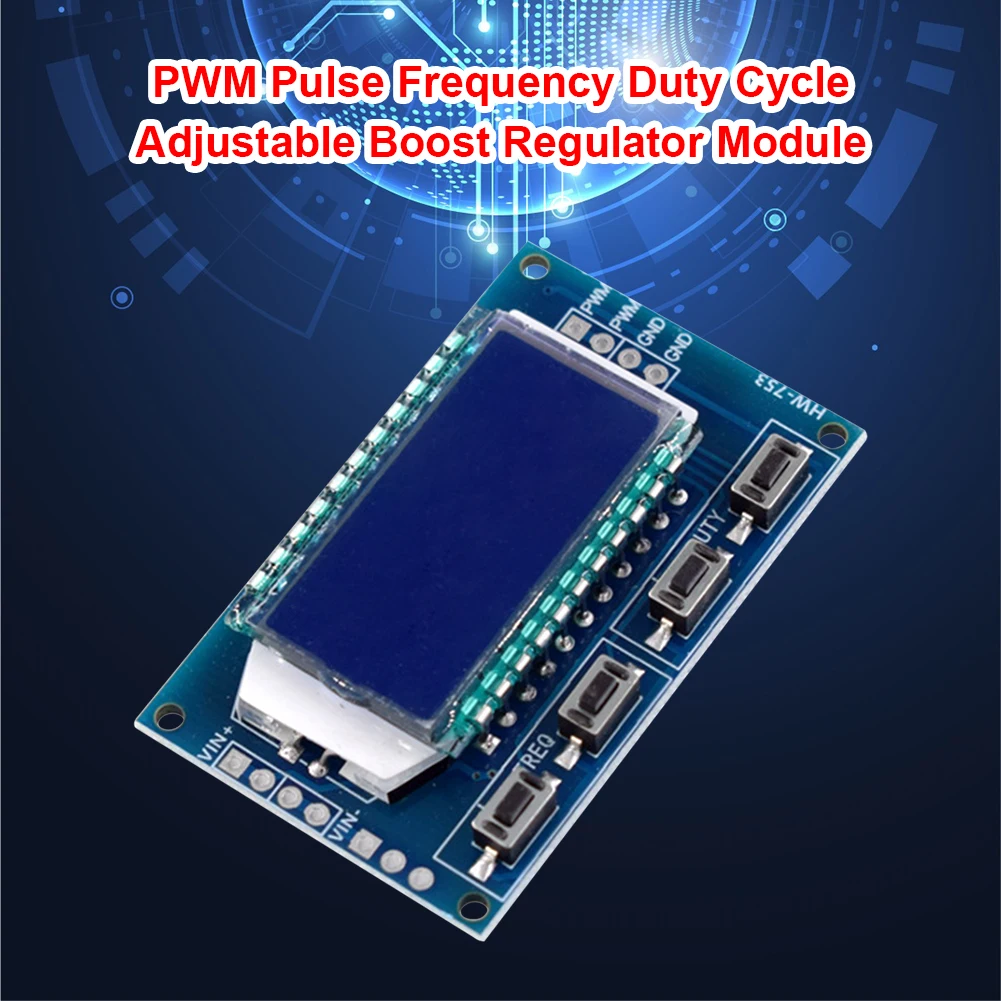

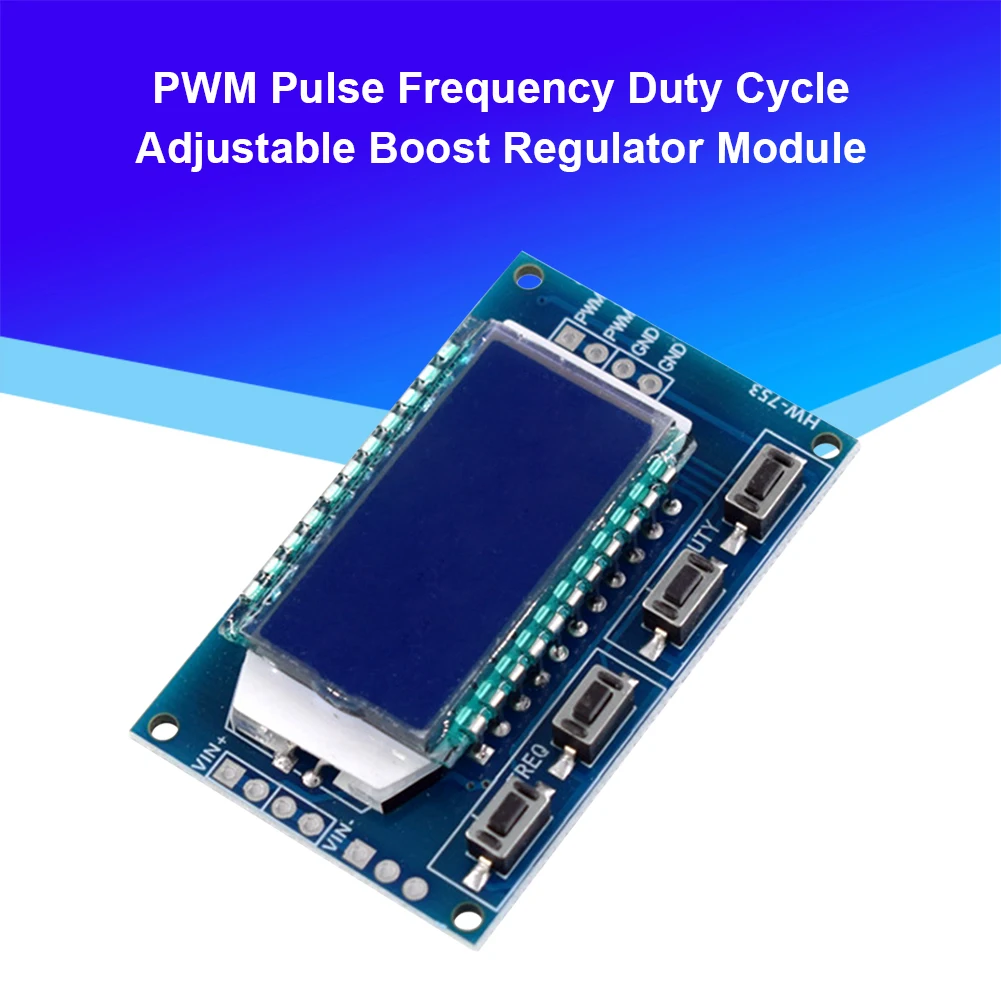

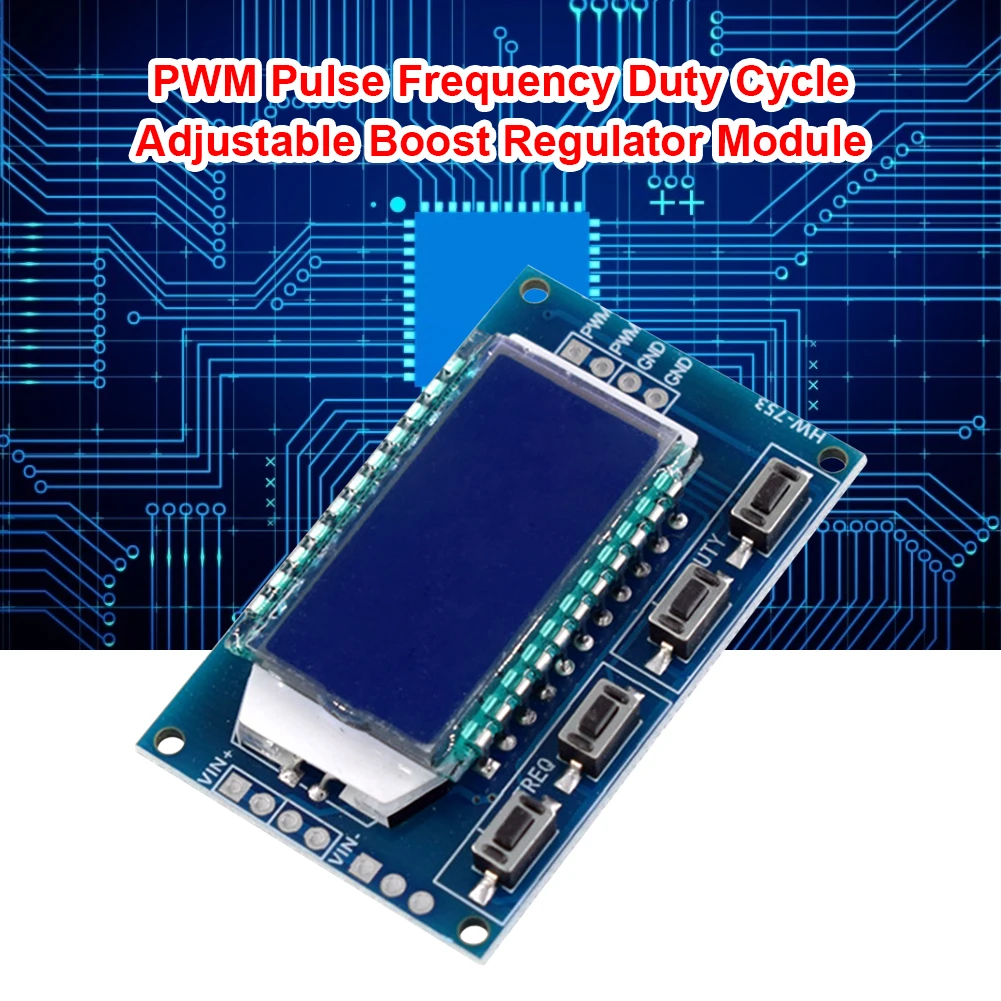

HW-753 генератор сигналов Модуль платы PWM рабочий цикл частоты импульса

HW-753 1Hz-150KHz Boost генератор сигналов ШИМ плата модуль импульсная Частота Рабочий цикл регулируемый модуль
Спецификация:
Размер изделия: 52*32*6 мм
Вес изделия: 16 г
Размер упаковки: 100*100*30 мм
Посылка Вес: 16 г

Описание модуля:
Выход ШИМ, частоту и рабочий цикл можно установить отдельно; Частота делится на четыре диапазона,
Автоматическое переключение: 1.XXX (без десятичной точки): самый маленький блок-1 Гц, а диапазон значений-1 Гц-999 Гц;
2. Минимальная единица X.XX (Десятичная точка находится в сотни) составляет 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц-9,99 кГц;
3.X X.X (Десятичная точка находится в десятки тысяч место): самый маленький блок 0,1 кГц; Диапазона значений является 10,0 кГц-99,9 кГц;
4. X.X.X (Десятичная точка находится в десятках и сотни): самая маленькая единица-1 кГц; Диапазон значений-100 кГц-150 кГц;
Е. g. Частотный дисплей: 100 означает PWM выходной Пульс 100 Гц; 1,01 означает PWM выходной Пульс 1,01 K; 54,1 означает PWM выходной Пульс 54,1 кГц; 1.2.4 означает PWM выходной Пульс 124 кГц;
Диапазон значений рабочего цикла: 0-100%; Все параметры настройки сохранены после отключения питания.

Параметры:

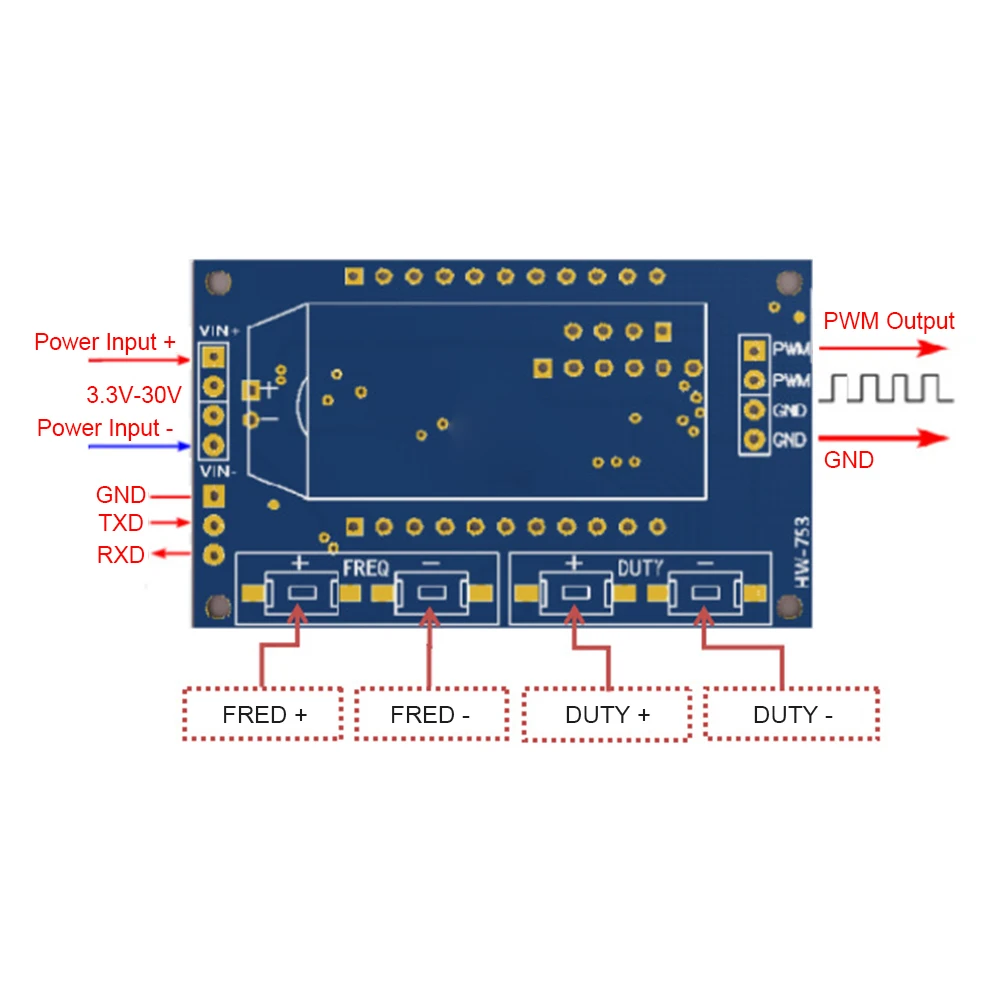

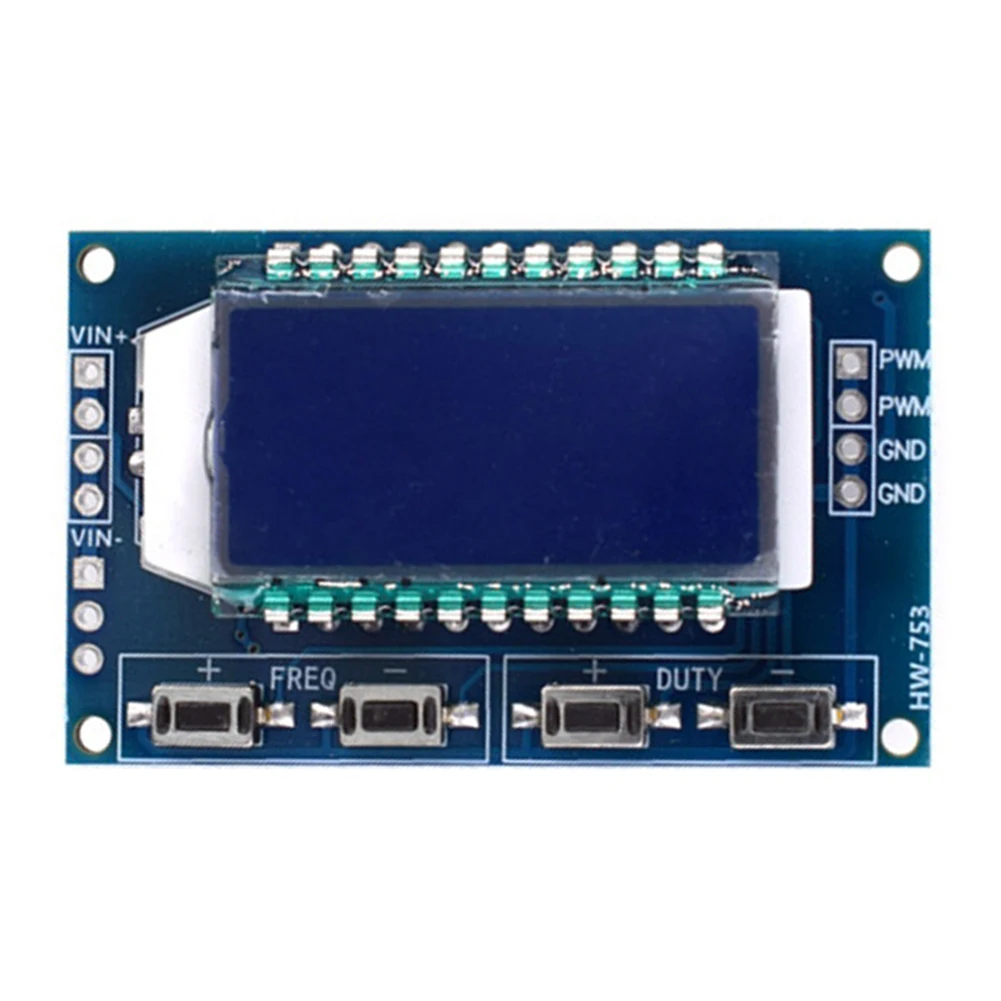

Модуль имеет 4 независимых кнопки для настройки частоты и рабочего цикла. Поддерживает короткое нажатие (увеличение или уменьшение на одно устройство) и длительное нажатие (быстрое увеличение или уменьшение). Это очень просто. Параметры автоматически сохраняются после установки, даже если питание выключено, и он не потерян.

Область применения:
1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования;
2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;
3. Генерирует регулируемые импульсы для MCU использования;
4. Генерирует регулируемые Импульсы и связанные с управлением цепи (приложения, такие как PWM затемнения и регулировки скорости).

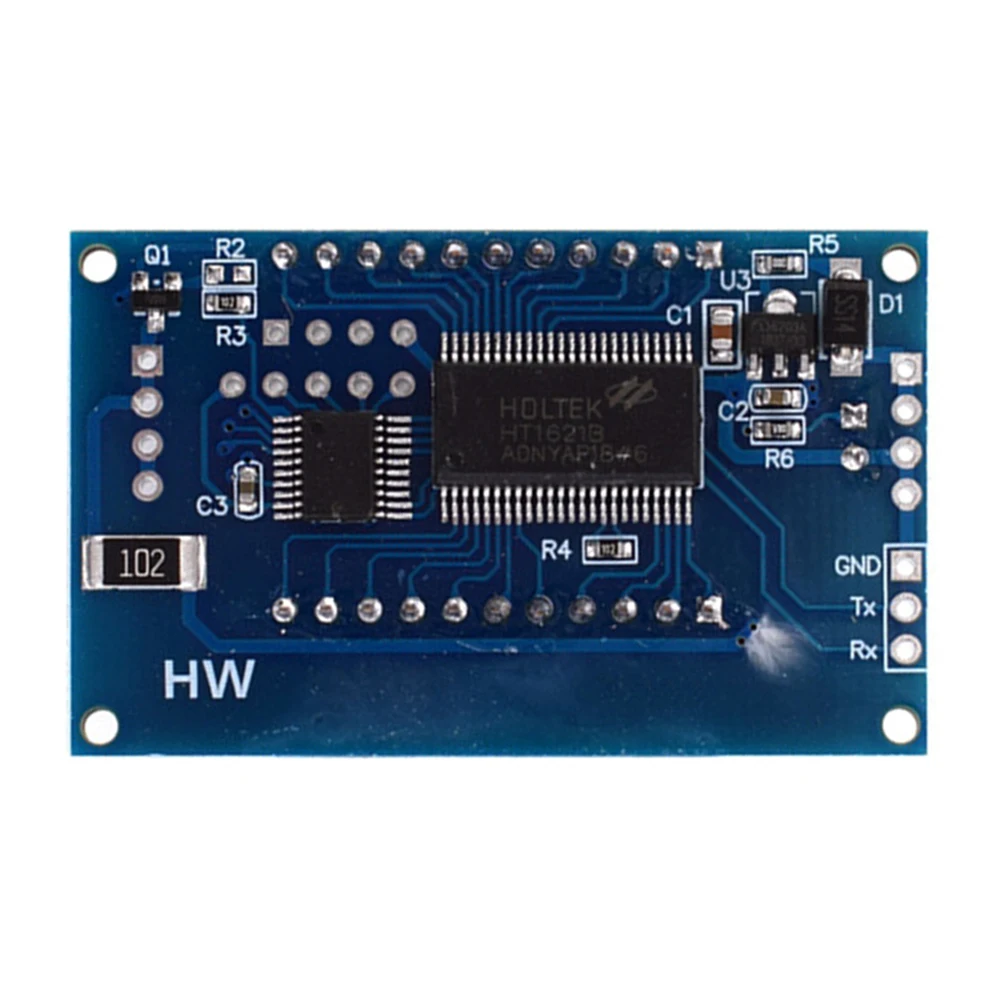

Контроль последовательного порта (одноchip TTL уровень связи)
Стандарт связи: 9600 bps
Бит данных: 8
Стоп-бит: 1
Контрольная цифра: нет
Управление потоком: нет
1. Установите частоту PWM "F101": Установите частоту до 101 Гц (001-999)
"F1.05": Установите частоту до 1,05 кГц (1,00-9,99)
"F10.5": Установите частоту до 10,5 кГц (10,0-99,9)
"F1.0.5": Установите частоту до 105 кГц (1.0.0-1.5.0)
2. Установите рабочий цикл PWM "DXXX": Установите рабочий цикл PWM на XXX; (001-100), такой как D050, установите рабочий цикл PWM на 50%.
3. Прочтите заданные параметры, отправьте строку «Чтение», чтобы прочитать заданные параметры. Вот Специальное примечание: данные чтения возвращаются в настраиваемый формат, и они могут храниться после отключения питания.
Отправка Change_Read для возврата форматов считывания данных является одним/двумя означает, что формат данных, возвращенный данными чтения, изменен.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо!
Возможны отклонения в 1-2 мм вследствие измерений вручную.

1 X модуль PWM Pulse

---
