Geeetech аксессуары для 3D-принтера с открытым исходным кодом GT2560 revb & LCD 2004 дисплей

Geeetech аксессуары для 3D-принтера с открытым исходным кодом GT2560 revb & LCD 2004 дисплей

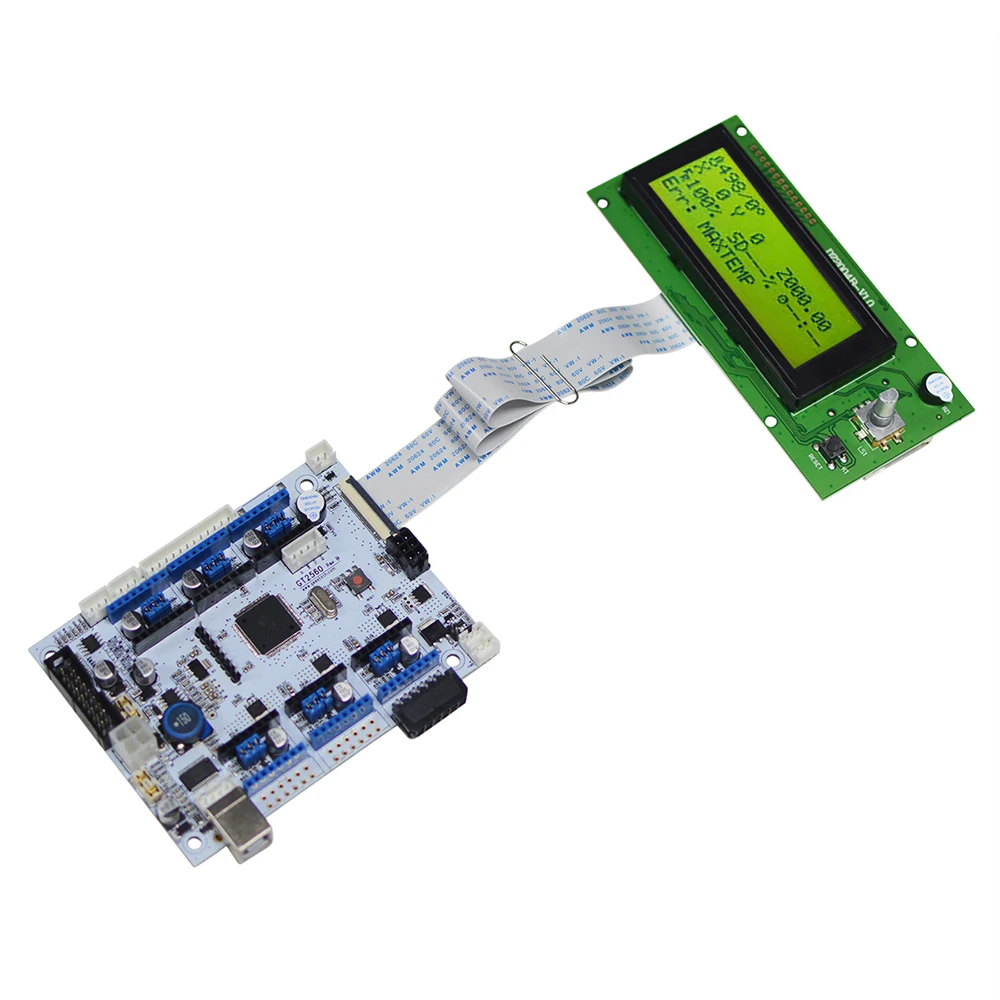

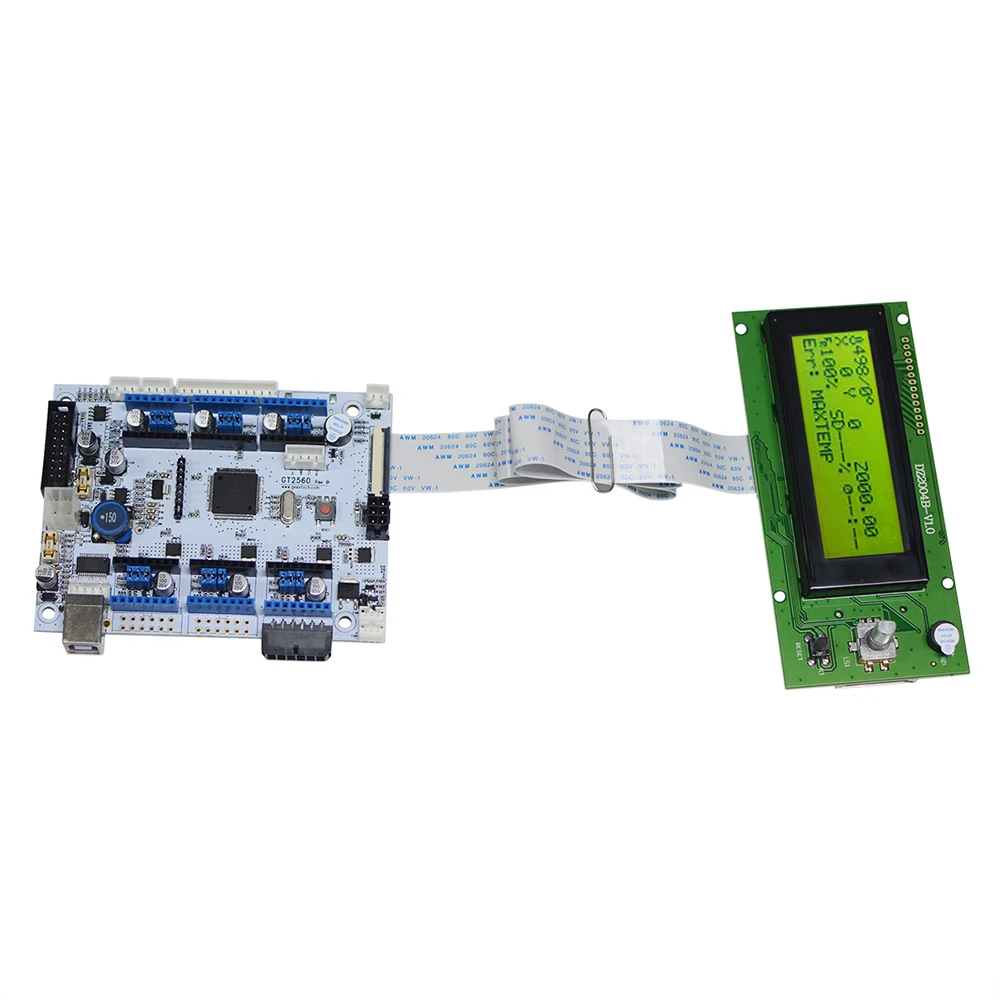

Комплект с GT2560 и ЖК-дисплеем 2004

Мы объединяем плату управления GT2560 с ЖК-дисплеем 2004 для улучшения потребностей людей в 3D печати.

GT2560, плата управления с открытым исходным кодом, это компактная плата, которая интегрирована с мощной функциейArduinoMega2560+UltimakerИ Arduino Mega2560 +Ramps 1,4В отношении программного и аппаратного обеспечения и имеет больше премиум-функций. Обтекаемые интерфейсы эффективно позволяют избежать ненужных проблем. Кроме того, компактные и высокоинтегрированные компоненты хорошо интегрированы, экономят больше места и легче монтируются на большинстве приложений.

5 шаговых двигателей, сменные модули, мощный процессор ATmega2560 с 256k памятью, рабочая частота 16 МГц и высокопроизводительный USB последовательный преобразователь FT232RQ, все это делает GT2560 идеальным выбором для платы управления 3d-принтером. Более того, GT2560 может работать от 12 В до 24 В, что дает более высокий крутящий момент и более высокую скорость вращения.

С ЖК-дисплеем 2004 дисплей является одним из основных 20 символов защищены 4-мя видами линия точечно-матричный модуль контроллера предназначен для разных 3D материнская плата принтера. Продукт содержит 20 символов x 4 линии ЖК-дисплей, Поворотный энкодер и 30 см соединительных кабелей. На задней панели ЖК-модуля есть слот для sd-карты, соединяющий его с платой контроллера 3D-принтера. Просто вставьте sd-карту в sd-слот, вы можете печатать 3D модели без ПК.

Характеристики GT2560:
1. Интегрированный с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 kit, GT2560 может не только занять полное место в их отношении как программного обеспечения, так и оборудования, но также имеет компактный размер, более удобное соединение и более стабильное.
2. Принять ATmega2560 в качестве основного чипа управления, в сочетании с высокопроизводительным USB последовательным преобразователем FT232RQ.
3. Блок питания: Рабочее напряжение 12V-24V; Двойной источник питания дизайн кормов для радиатор и логического часть отдельно. Ток составляет 12А для теплового слоя и 5А для других частей.
4. Основная цепь принимает SMD предохранитель трубки, диод, добавленный в порт питания, может обеспечить обратную защиту всей цепи, кроме того, 5 в USB порт защищен с 500 мА восстанавливаемым предохранителем.
5. 3 выхода вентилятора 12 В и один выход ШИМ для светодиодного или другого осветительного оборудования.
6. 3 55Amp MOSFET (со светодиодным индикатором, фактический выход ограничен печатной платой и разъемом), все 3 MOSFET оснащены теплоотвода для обеспечения достаточного отвода тепла и стабильной работы.
7. Поддержка 5 шаговых драйверов A4988 (3 для оси X/Y/Z и 2 для экструдеров); Разделение шагового двигателя может быть настроено с помощью переключателя, устраняя колпачки перемычки, проще в эксплуатации.
8. 3 датчика температуры на входе (рекомендуется термистор 100k)
9. Расширенный интерфейс ЖК-и sd-карт поддерживает как LCD2004, так и LCD 12864, с помощью которых вы можете печатать без вашего ПК.
10. Прошивка является широко распространенным марлином, который славится стабильностью, удобством использования и высокой производительностью.

GT2560Update Вход:
1. 3-х контактный прямой контакт добавляется для того чтобы соединить с 3D сенсорный датчик автовыравнивания, пайка больше не нужен.
2. Разъем USB не обеспечит 5 В для платы, если вам нужно обновить прошивку, пожалуйста, предоставьте внешний источник питания.
3. Порт питания был изменен с полого на твердый, чтобы обеспечить более высокую токопереносную способность.
4. Три Нагреватель разъем был изменен в синие: 2-контактный RC301 5,0 мм 15A

Особенности ЖК-дисплея 2004:

Дисплей: 20 символов X 4 линии

Размер модуля: 98,0 мм x 60,0 мм X 14,0 мм

Область обзора: 76,0 мм x 25,2 мм

Размер символа: 2,95 мм x 4,75 мм

Контроллер IC: S6A0069 или равный

Напряжение питания: 5 В

В комплект входит:
1x GT2560 плата управления
1 х ЖК 2004
2 х 20 см кабель

Вес нетто: 168 г

Вес в упаковке: 270 г
