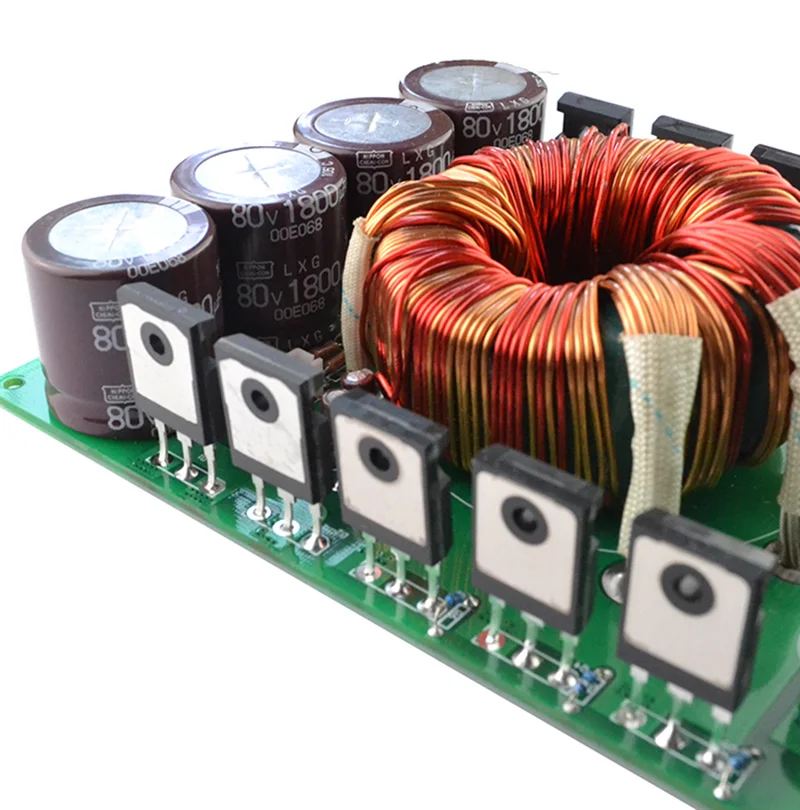

Повышающий преобразователь DC-DC Boost высокой мощности 1200 Вт модуль источника

Повышающий преобразователь DC-DC Boost высокой мощности 1200 Вт модуль источника

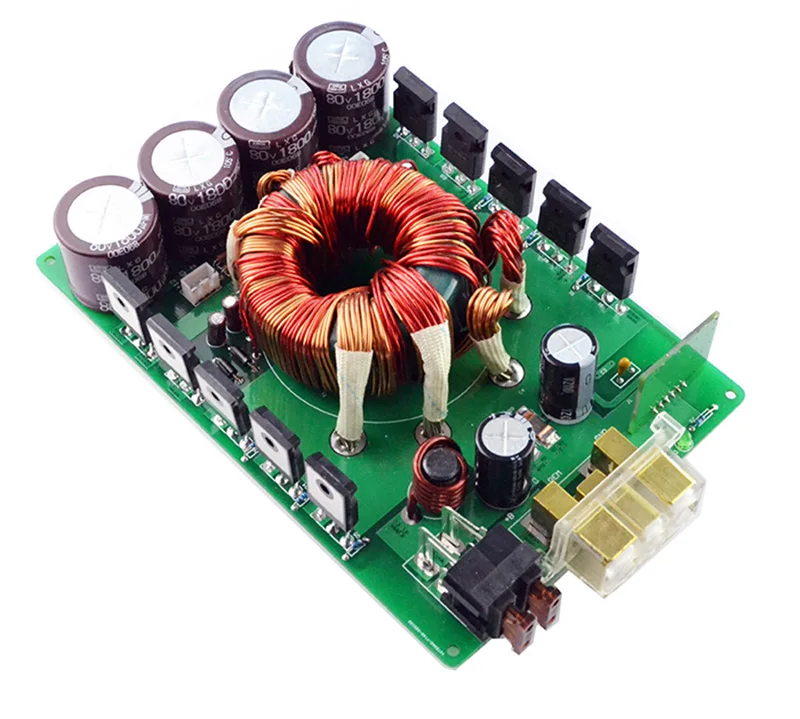

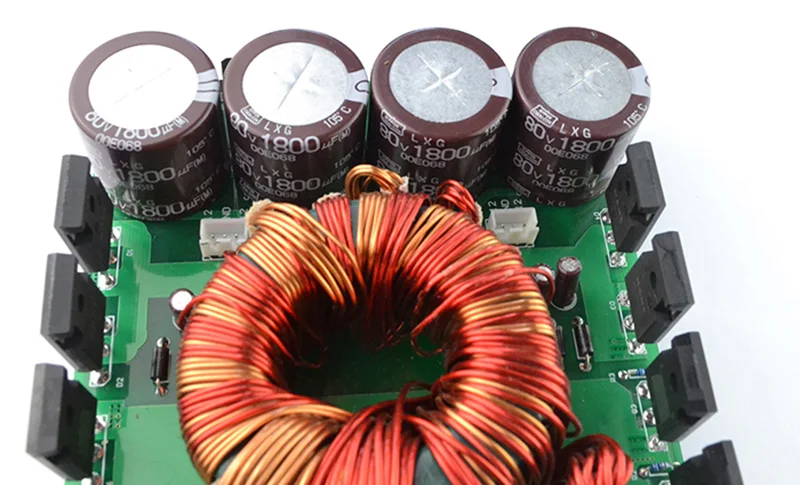

Стандартный A: Мощность трубка IRFP3206, фильтр конденсатор с алюминиевой крышкой, Nichicon 1800 мкФ/80v
Стандартный B: Мощность трубка IRFP3206, фильтр конденсатор с алюминиевой крышкой, Nichicon 1800 мкФ/80v

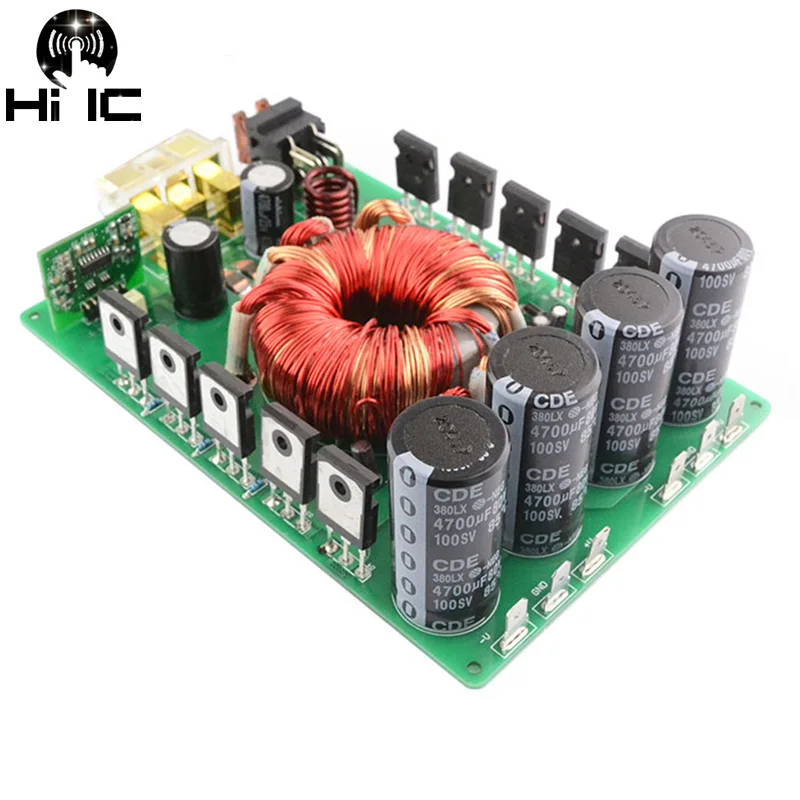

Роскошный A: силовая трубка IRFP3206, фильтрующий конденсатор CDE 4700 мкФ/80v
Роскошные B: силовая трубка IRFP3206, фильтр конденсатор с алюминиевой крышкой, CDE 4700 мкФ/80v
Функция защиты: функция самовосстановления от перегрузки и короткого замыкания (защита более 1200 Вт)
[Использование] Автомобильные усилители мощности и другие электрические приборы с питанием от аккумулятора, которые необходимо увеличить

Параметр

Размер: 186mmx123мм (размер без радиатора)
Производительность: напряжение источника питания: от 9 в до 16 В постоянного тока
Мощность: 1200 Вт Измеренная мощность, пожалуйста, не спрашивайте, достаточно ли мощности.
Эффективность: >97%
Основное Выходное напряжение: различные модели имеют различные Основные выходные напряжения. Выходное напряжение фиксируется и не регулируется, пожалуйста, обратите внимание!
Тип A: 2 группы ± 68 в (12 В вход), ± 80 в (14 в вход) при работе на автомобиле
Тип B: 2 группы ± 52 в (12 В вход), ± 60 в (14 в вход) при работе на автомобиле

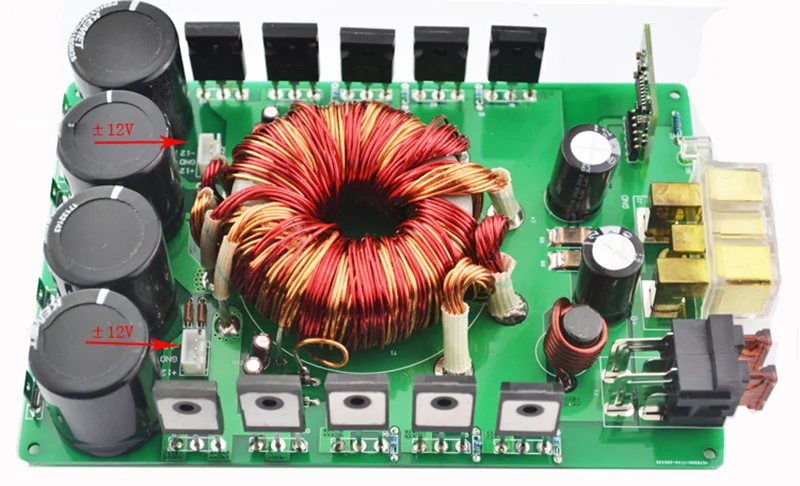

Как модели A, так и B имеют два комплекта вспомогательных источников питания, два комплекта вспомогательных источников питания имеют одинаковое напряжение, два комплекта ± 12 В (при входном напряжении 12 В), И транспортное средство находится в ± 14В, который может поставлять питание для спереди.


HP-8-это усилительная цепь, специально разработанная для автомобильного усилителя мощности. На плате есть 2 комплекта основной выходной мощности, и добавлен новый набор вспомогательной мощности, который может использоваться на передней панели, что очень удобно.

Плата питания HP-8 имеет полную защиту. Схема защиты активируется, когда выход перегружен или коротко замыкается. Плата питания находится в состоянии защиты. Когда перегрузка или короткое замыкание удаляются, плата питания автоматически возобновит нормальную работу.

Производительность платы питания HP-8 также очень отличная, высокоэффективный высокомощный высокочастотный трансформатор, номинальная выходная мощность до 1200 Вт, плата питания, которая не является обычной и грязной, можно сравнить. Измеренная выходная мощность составляет 1200 Вт, пожалуйста, не спрашивайте, достаточно ли мощность или сколько мощность.

В то же время плата питания HP-8 обладает высокой эффективностью и стабильностью. Стоит отметить это. Когда выходная мощность составляет 500 Вт, трубка выключателя питания и трубка выпрямителя не генерируют никакого тепла, и радиатор не должен быть добавлен, которые могут полностью соответствовать общим нестандартным требованиям. Применение усилителя мощности класса А достаточно для того, чтобы сделать вас экстатичными и сэкономить вам деньги и место установки для радиатора. При фактическом использовании Рекомендуется добавить радиатор, чтобы предотвратить чрезмерное короткое время выхода и привести к перегреву и повреждению силовой трубки.

В то же время высокая эффективность означает низкое высокочастотное излучение, которое не влияет на нормальную работу аудио и другого оборудования. Так называемый цифровой звук также значительно снижен, что очень подходит для производства высококачественного аудио оборудования.

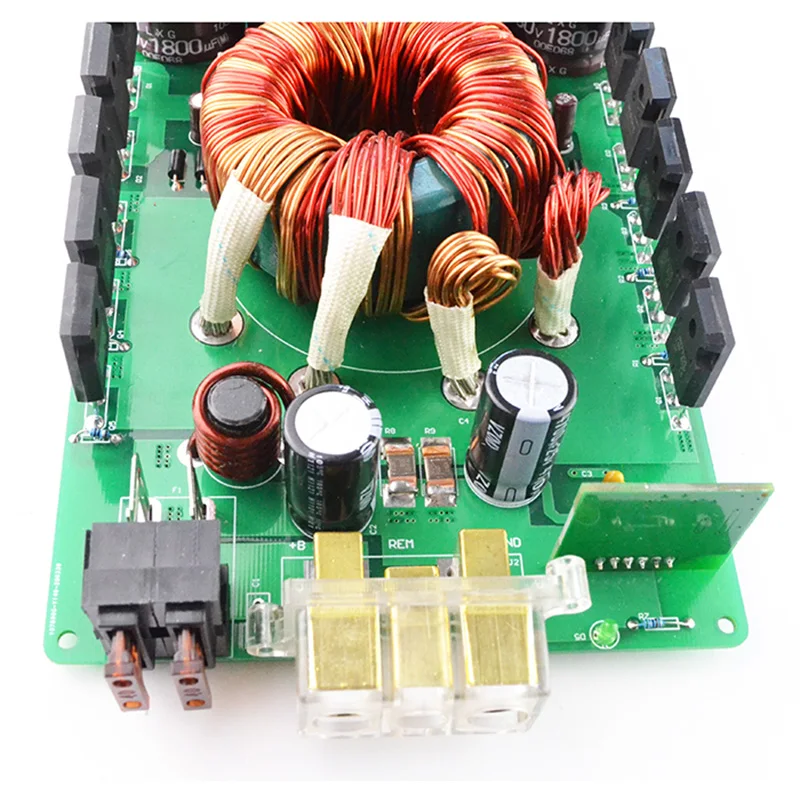

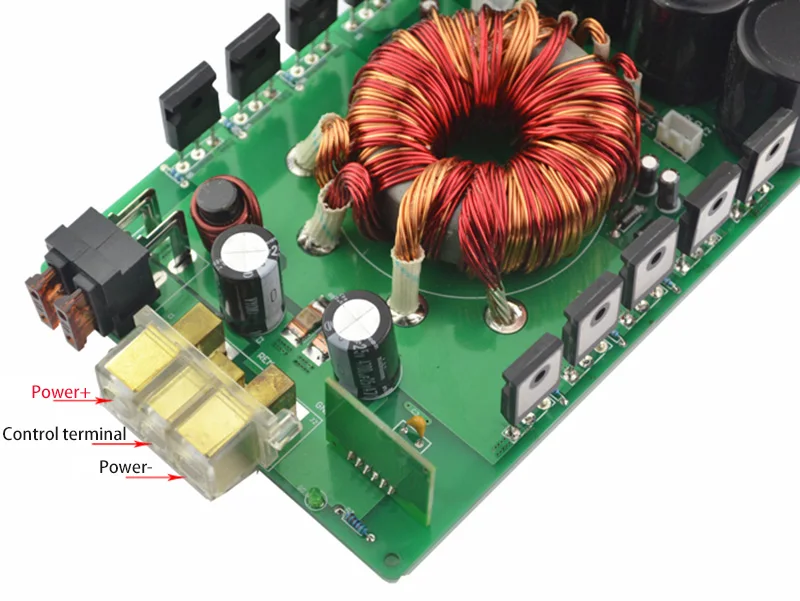

[Инструкции по использованию] Входная мощность, используемая платой питания HP-8, должна быть в пределах его диапазона использования, а выходная мощность тока должна быть достаточно большой. Входной разъем питания имеет 3 порта + 12 В REM и GND, из которых + 12 В и GND соответственно подключены к положительным и отрицательным клеммам входного источника питания. REM порт подключен к переключателю, а затем к положительному терминалу источника питания. В источника питания доска управляется с помощью переключателя. Невозможно контролировать работу платы питания непосредственно через шнур питания 12 В!

Схема проводки:

12 В вход питания: две конфигурации соединены таким же образом. Положительные и отрицательные линии питания максимально плотные, входное напряжение низкое, а ток относительно большой. Линия управления не должна быть большой, и ток здесь маленький.

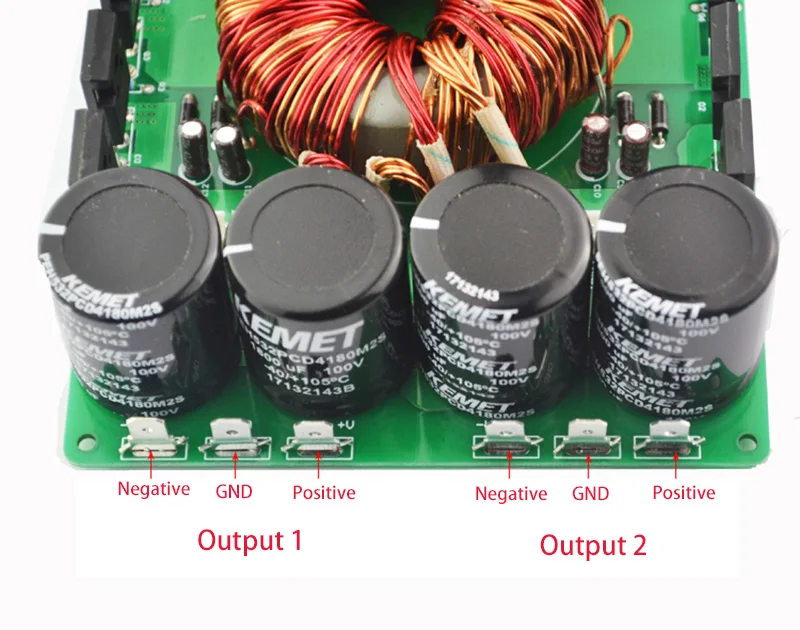

Обычные два набора ± выходной мощности могут быть подключены к плате усилителя мощности с независимым источником питания для двух каналов.

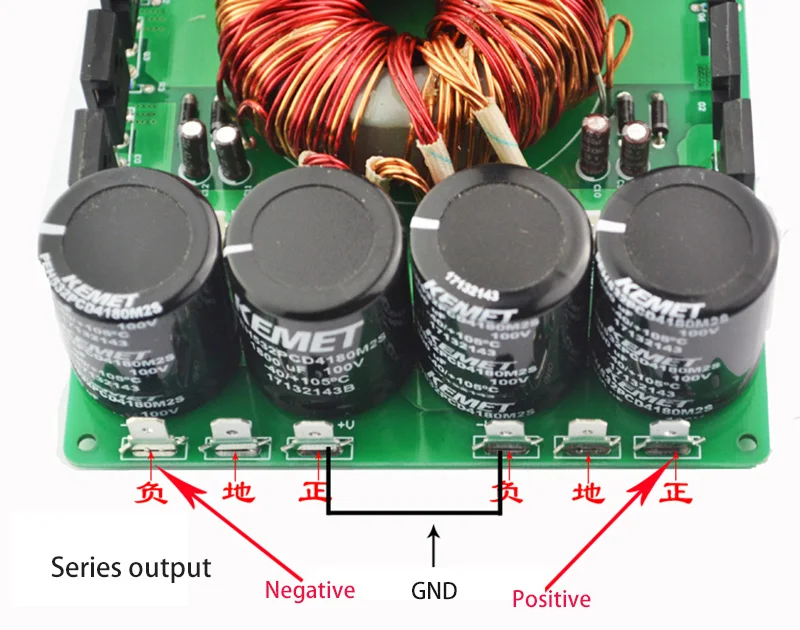

Два набора напряжений могут быть выходными в серии. В чехол с серийным выходом выходное напряжение удваивается, а выходной ток остается неизменным.

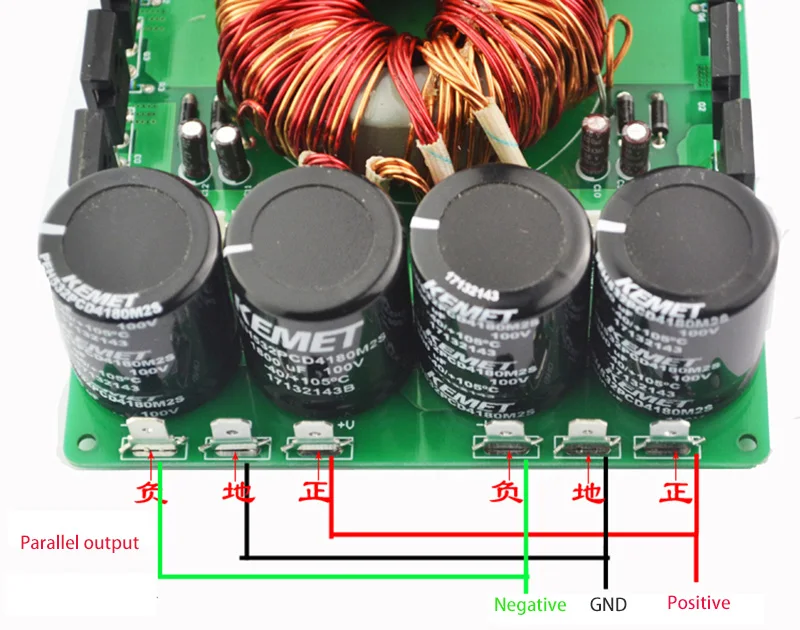

Два набора напряжений также могут быть выходными параллельно. В чехол с параллельным выходом выходное напряжение остается неизменным, а Выходная эффективность выше.
