110 В 220 В Гибкая солнечная панель 12 В 100 Вт 200 Вт 300 Вт Высокое качество solarpanel kit 1000 Вт Инвертор применяется к крышам кораблям плавательного бассейна

Комплектация:

1. 1 шт 100 Вт солнечная панель

2. 10A 12v/24v Контроллер заряда для фотоэлектрических систем

3. 1 комплект удлинительного кабеля с PV разъемом

4. 1 комплект кабеля с зажимом типа «крокодил» (подключение к аккумулятору)

5,12 V 110V 1000W инвертор

Или

1. 1 шт 100 Вт солнечная панель

2. 10A 12v/24v Контроллер заряда для фотоэлектрических систем

3. 1 комплект удлинительного кабеля с PV разъемом

4. 1 комплект кабеля с зажимом типа «крокодил» (подключение к аккумулятору)

5,12 V 220V 1000W инвертор

Или

1. 2 шт 100 Вт солнечная панель

2. 20A 12 В/24 В контроллер заряда

3. 1 комплект удлинительного кабеля с PV разъемом

4. 1 комплект кабеля с зажимом типа «крокодил» (подключение к аккумулятору)

5. 1 комплект 2 в 1 PV разъем (в параллельной солнечной панели

6,12 V 110V 1000W инвертор

Или

1. 2 шт 100 Вт солнечная панель

2. 20A 12 В/24 В контроллер заряда

3. 1 комплект удлинительного кабеля с PV разъемом

4. 1 комплект кабеля с зажимом типа «крокодил» (подключение к аккумулятору)

5. 1 комплект 2 в 1 PV разъем (в параллельной солнечной панели

6,12 V 220V 1000W инвертор

Или

1. 3 шт 100 Вт солнечная панель

2. Контроллер заряда 30A 12 В/24 В

3. 1 комплект удлинительного кабеля с PV разъемом

4. 1 комплект кабеля с зажимом типа «крокодил» (подключение к аккумулятору)

5. 1 набор 3 в 1 разъем PV (в параллельной панели солнечных батарей

6,12 V 110V 1000W инвертор

Или

1. 3 шт 100 Вт солнечная панель

2. Контроллер заряда 30A 12 В/24 В

3. 1 комплект удлинительного кабеля с PV разъемом

4. 1 комплект кабеля с зажимом типа «крокодил» (подключение к аккумулятору)

5. 1 набор 3 в 1 разъем PV (в параллельной панели солнечных батарей

6,12 V 220V 1000W инвертор

Технические характеристики изделия

Максимальная мощность (Pmax) 100 Вт

Допуск выхода + 3%

Максимальное напряжение системы 700 В постоянного тока

Напряжение открытой цепи (Voc) 21,6 в

Ток короткого замыкания (Isc) 6А

Максимальное напряжение питания (Vmp) 18 в

Максимальная сила тока (Imp) 5А

Эффективность батареи 23%

Рабочая температура (NOCT) 45 ± 2 ℃

Диапазон температур-20 ℃ ~ + 80 ℃

Количество ячеек 36 шт

Вес 1650 г

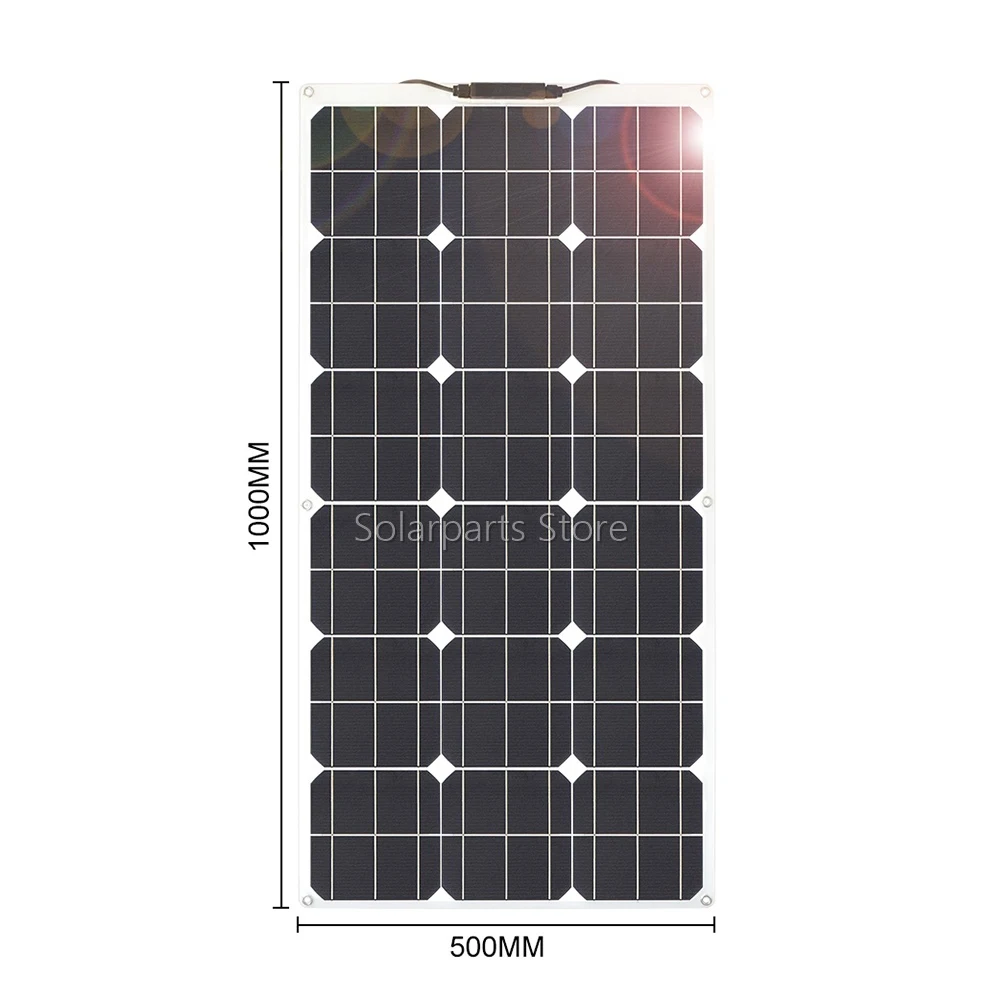

Размер 1000*500*2,5 мм

Стандартные условия испытания: lrradiance 1000 Вт/м2, температура 25 ℃,AM = 1,5

Особенности:

А. Выберите высокоэффективные 158*158 мм линии монокристаллических кремниевых солнечных элементов, эффективность производства электроэнергии примерно в 1,3 раз превышает эффективность обычного поликремния, и общая площадь меньше при той же мощности.

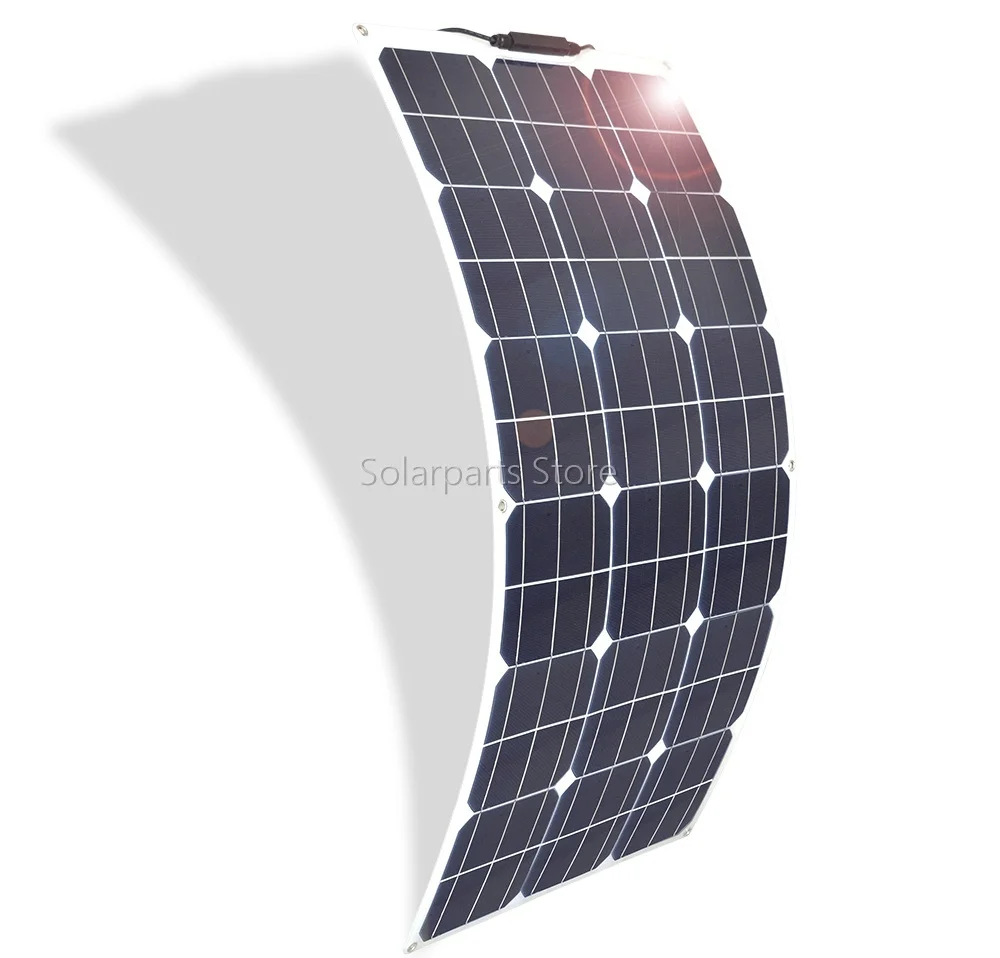

B. Полугибкий дизайн, изящный внешний вид, деликатный и корпусный;

C. Поверхность изготовлена из ПЭТ и обработана специальным процессом, который является более износостойким и улучшает эффективность поглощения солнечного света.

D. Удобство в использовании, модная элегантность. PV разъем может быть подходит для подключения контроллера.

Особенно подходит для любого места, где можно получить солнечный свет, осуществить высокоэффективную зарядку, использовать удобно и безопасно, защиту окружающей среды, энергосбережение. Это хорошо для продвижения, продаж, подарков и т. Д.

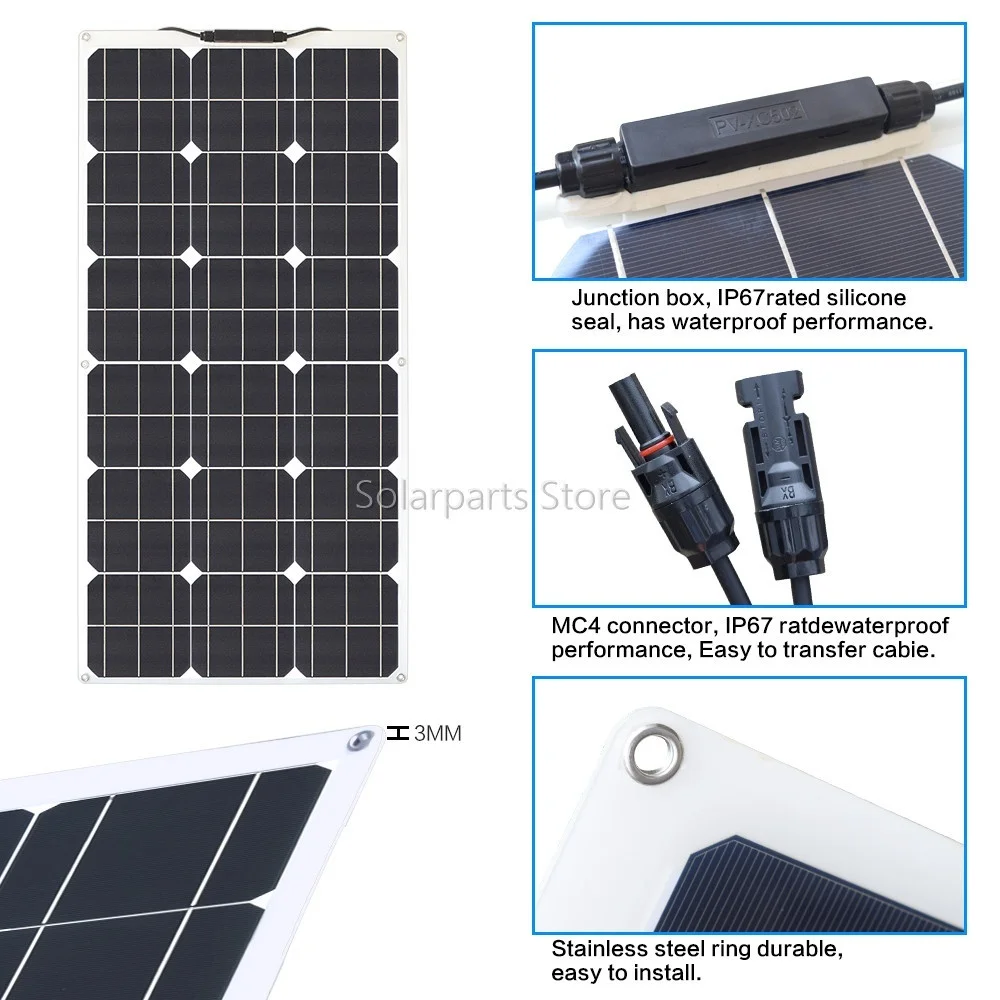

Е. Распределительная коробка принимает IP67 водонепроницаемый дизайн, содержит байпасный диод, и цепь принимает перезаряда и защиты от обратного тока.

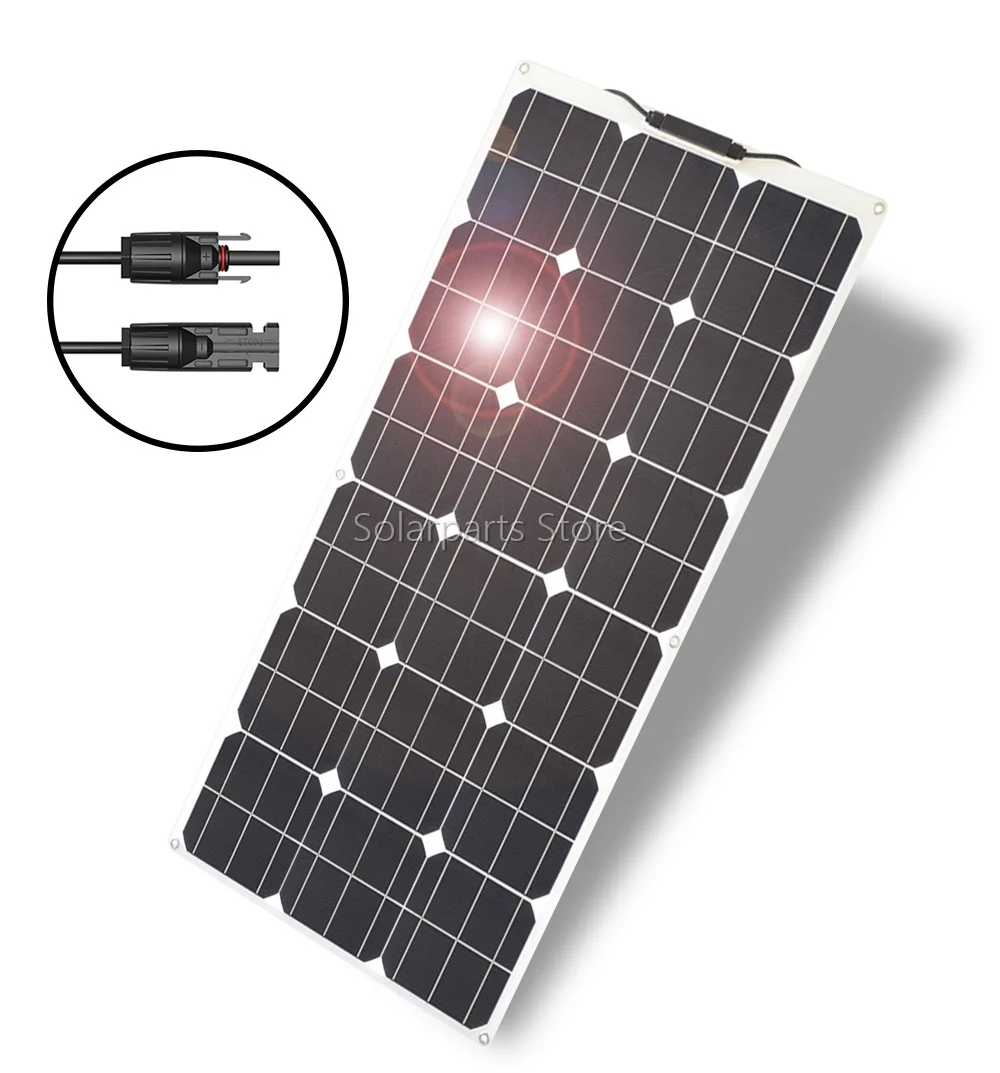

F. Используйте специальный фотоэлектрический кабель и PV разъем, для наружного использования безопасен, водонепроницаемый, высокая термостойкость и устойчивость к погодным условиям. PV разъем прост в использовании, подключи и работай.

G. Этот продукт является солнечным модулем. Рекомендуется использовать с контроллерами и батареями. Его можно использовать в различных вариантах, таких как домашние хозяйства, кемпинг, RVs, яхты, уличные фонари и солнечные электростанции.

Автономная солнечная система руководство пользователя

Используйте Внимание
1. Пожалуйста, установите систему солнечных панелей в пасмурные дни. При установке при сильном освещении обратите внимание на защиту от удара электрическим током.
2. Обычно красный цвет является положительным электродом, а черный цвет является отрицательным электродом. Положительные и отрицательные электроды должны быть установлены правильно.
Не подключайте напрямую положительные и отрицательные полюсы солнечной панели, чтобы избежать короткого замыкания.
3. Не царапайте и не ставьте на панель солнечных батарей во время установки и использования. Проверьте заранее, является ли контроллер, аккумулятор, инвертор и другие аксессуары нормальными.

Процесс установки

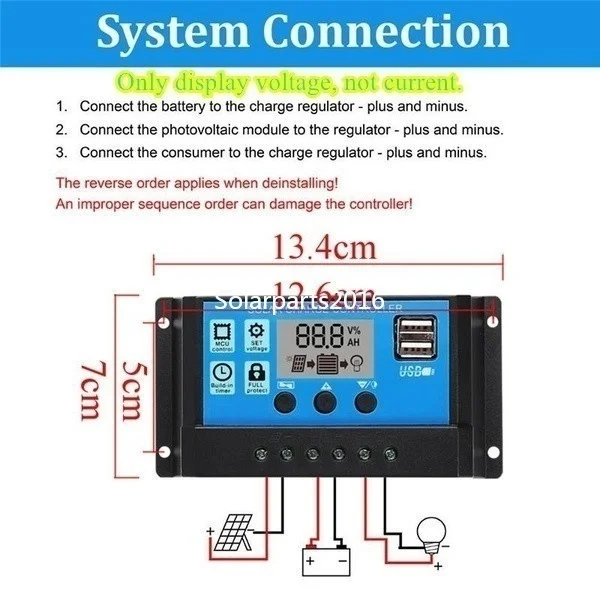

1. Сначала Подключите аккумулятор к контроллеру, чтобы активировать контроллер. Нет дисплея, если к контроллеру подключена только солнечная панель.
2. Затем подключите солнечные панели, пожалуйста, установите солнечные модули в солнечную и бестеневую область. При использовании системы 12 В, настройка батарей 12 В и солнечных панелей 16 В/18 в, поэтому несколько солнечных панелей должны быть подключены параллельно. При использовании системы 24 В, настройка 24 В батарей и 32 В/36 в солнечных панелей, поэтому каждые 2 солнечных панелей должны быть соединены в серии, затем подключить все пары параллельно. И так далее. Параллель требует одинакового напряжения, особенно серия требует одинакового тока.
Схемы Параллельного и последовательного подключения солнечных панелей:
(То же самое относится и к батареям):

3. Затем подключите инвертор к батарее и, наконец, Подключите нагрузку к инвертору. Маломощная нагрузка постоянного тока может быть непосредственно подключена к контроллеру, а нагрузка переменного тока должна быть подключена к инвертору.
Сначала Подключите инверторный провод к положительным и отрицательным полюсам инвертора и затяните их, а затем подключите другой конец провода к положительным и отрицательным полюсам аккумулятора. Это нормально, если есть небольшая искра. Затем подключите нагрузку к инвертору и включите переключатель инвертора, чтобы начать нагрузку.
Не подключайте инвертор к контроллеру, чтобы избежать повреждений.

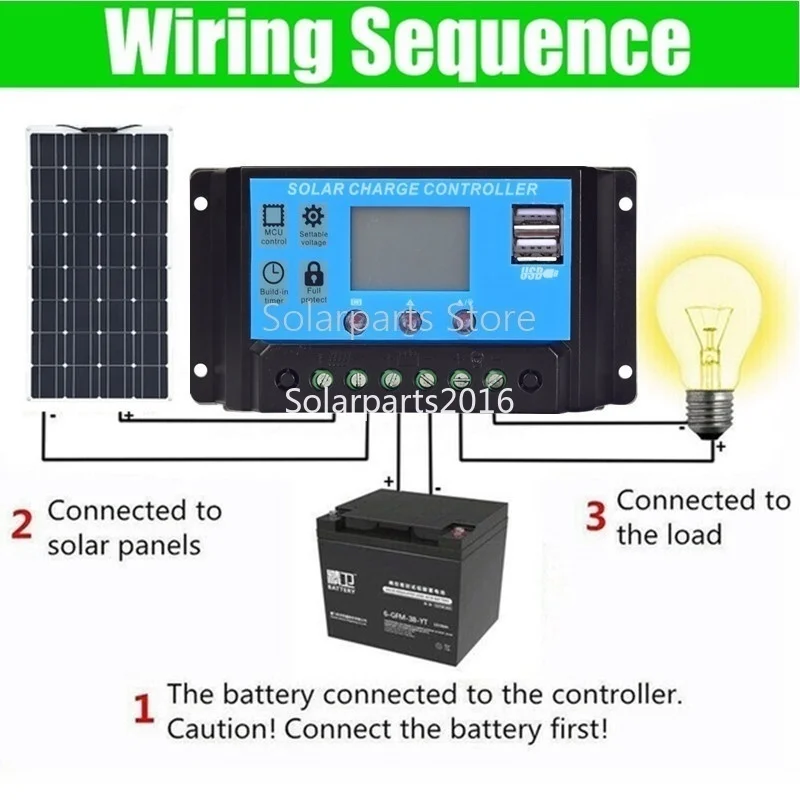

Вся схема подключения указана ниже:
