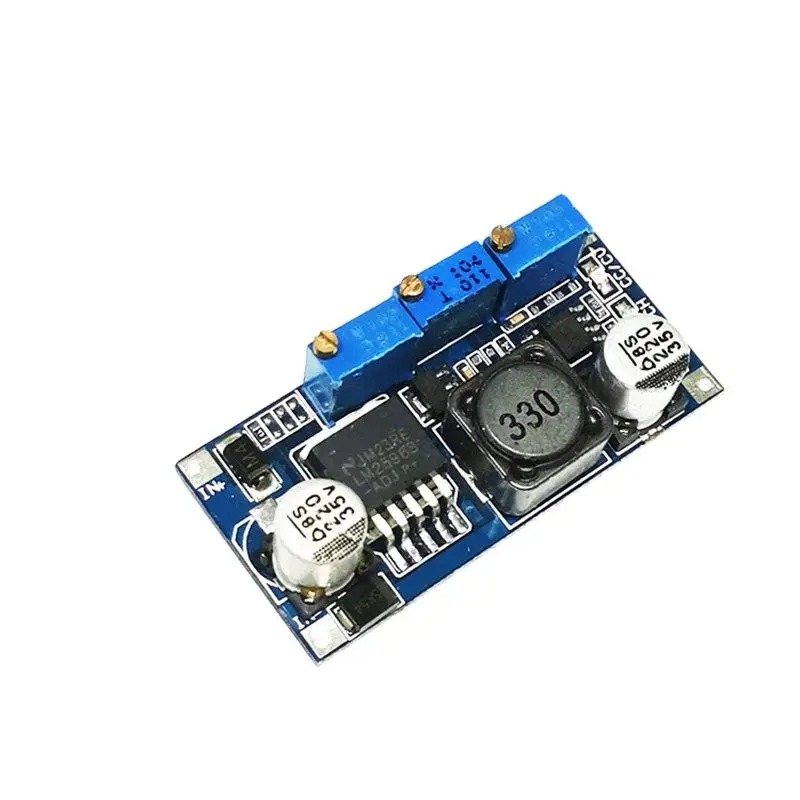

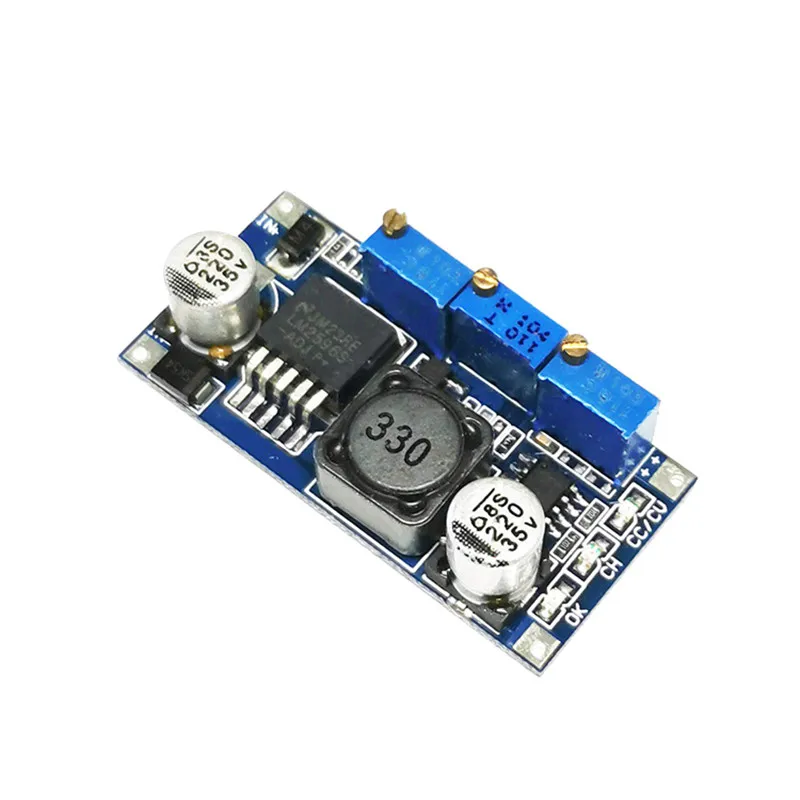

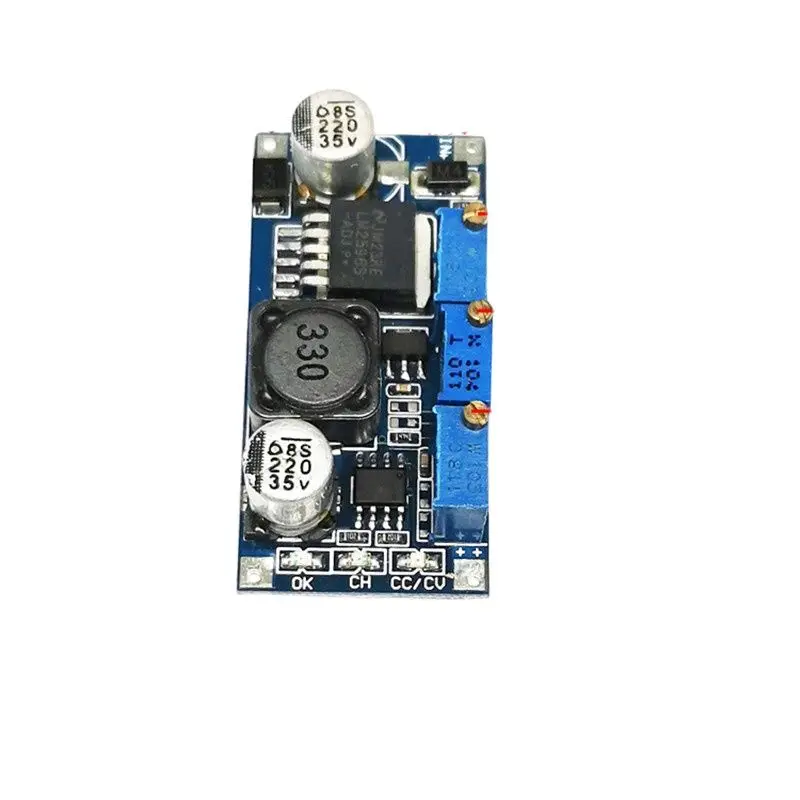

Светодиодный драйвер постоянного тока и напряжения Регулируемый понижающий

Светодиодный драйвер постоянного тока и напряжения Регулируемый понижающий

Основные атрибуты

Характер модуля: неизолированный постоянный ток и модуль постоянного напряжения

Метод выпрямления: несинхронное выпрямление

Входное напряжение: 7-35 в

Выход напряжение: 1,25 V-30V

Выходной ток: регулируется до 3 А

Эффективность преобразования: 92% (максимум)

Частота переключения: 150 кГц

Выходная пульсация: 50 мВ (максимум) 20 м полоса пропускания

Скорость регулирования нагрузки: ± 0.5%

Скорость регулировки напряжения: ± 2.5%

Рабочая температура: от-40 ℃ до + 85 ℃

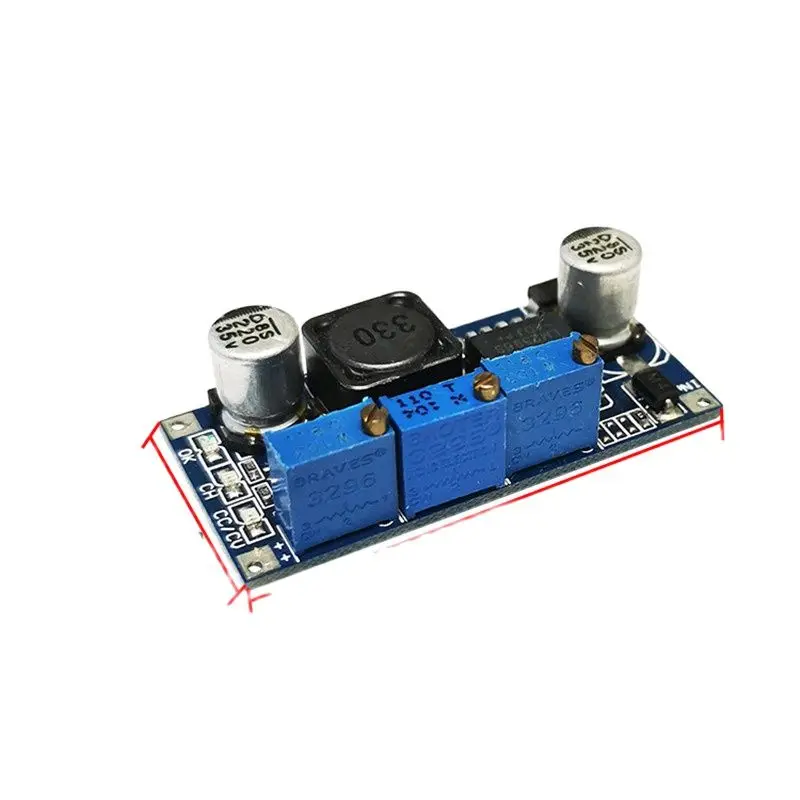

Размер: 48*23*14 (длина * ширина * высота) (мм)

Особенности:

★В модуле используется отечественный высококачественный чип LM2596, который имеет высокую эффективность (до 92%) и низкое тепловыделение. Он может легко достигать токов выше 3 А. В то же время, он сотрудничает с оригинальным TI op amp для контроля выходного тока, так что общий выход очень стабильный.

★Этот модуль использует оригинальный фильтрующий конденсатор Sanyo с низким ESR, который может сделать пульсацию напряжения как 50 мВ!

★В этом модуле используется установка и пайка с оплавлением. В то же время каждый модуль проходит двухчасовую проверку старения перед отправкой, чтобы обеспечить высокую надежность.

Этот модуль является регулируемым понижающим модулем, и выходное напряжение может быть изменено путем регулировки синего регулируемого резистора на модуле. Разница в входном и выходном напряжении составляет 2 в, а минимальное напряжение может быть 1,23 В.

★IN- (входной отрицательный), IN + (входной положительный), OUT- (выходной отрицательный) и OUT + (выходной положительный), отмеченный на модуле, должны быть подключены правильно, В противном случае модуль может быть поврежден.

★Метод зарядки аккумулятора:

1. Определите напряжение поплавка и зарядный ток аккумулятора, который вам нужен, и входное напряжение модуля;

2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.

3. Измерьте выходной ток короткого замыкания с блоком тока 10 А мультиметра и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;

4. По умолчанию доставка зарядный ток лампы составляет 0,1 раз больше, чем зарядный ток никель-металл (значение постоянного тока), в случае, если вам нужно отрегулировать, пожалуйста, регулировать ток лампы потенциометр; (как правило, не нужно отрегулировать)

5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;

6. Подключите аккумулятор и попробуйте зарядить.

(Шаги 1, 2, 3, 4 и 5 предназначены для ввода модуля для подключения к источнику питания, а выход не подключается к батарее без нагрузки.)

★Светодиодный привод постоянного тока Как использовать:

1. Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;

2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.

3. Измерьте выходной ток короткого замыкания с блоком тока 10 А мультиметра и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока;

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный;

5. Подключите светодиодный индикатор и проверьте устройство.

(Шаги 1, 2, 3 и 4 предназначены для ввода модуля для подключения к источнику питания, а выход не подключается к светодиодный светильник без нагрузки.)
