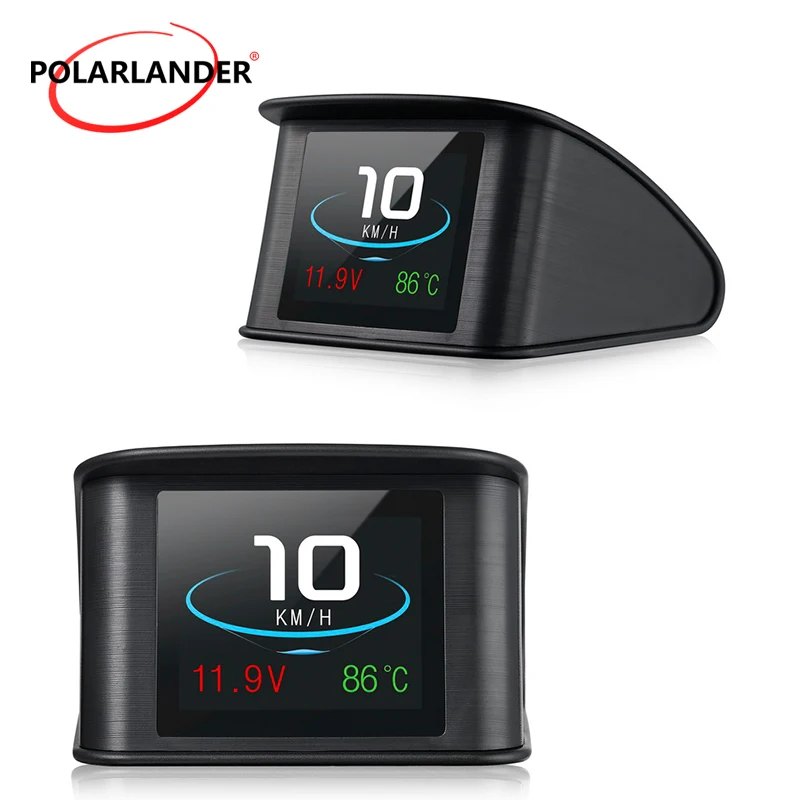

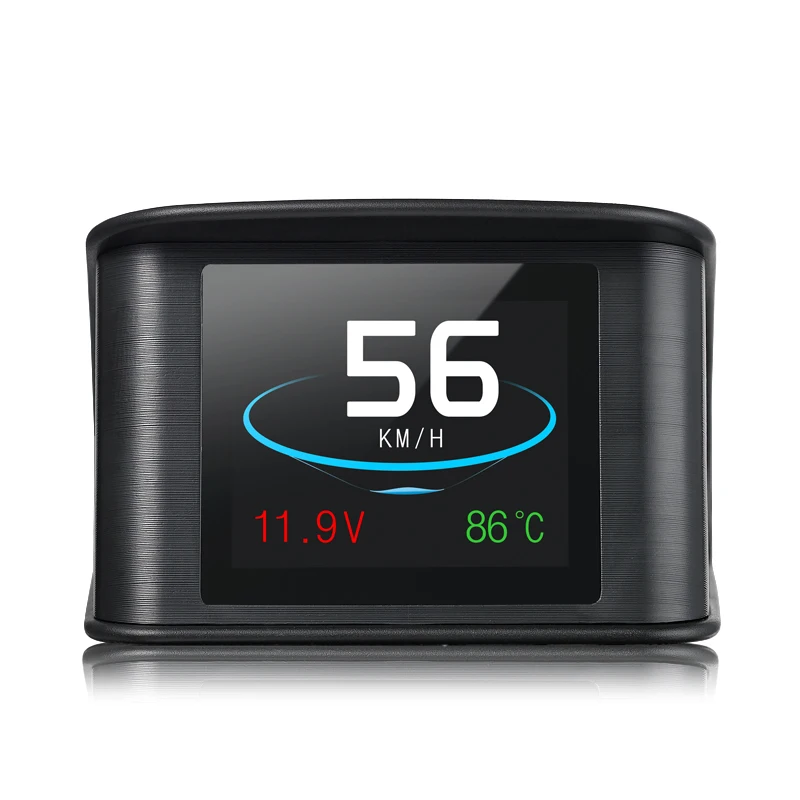

Модель: P10

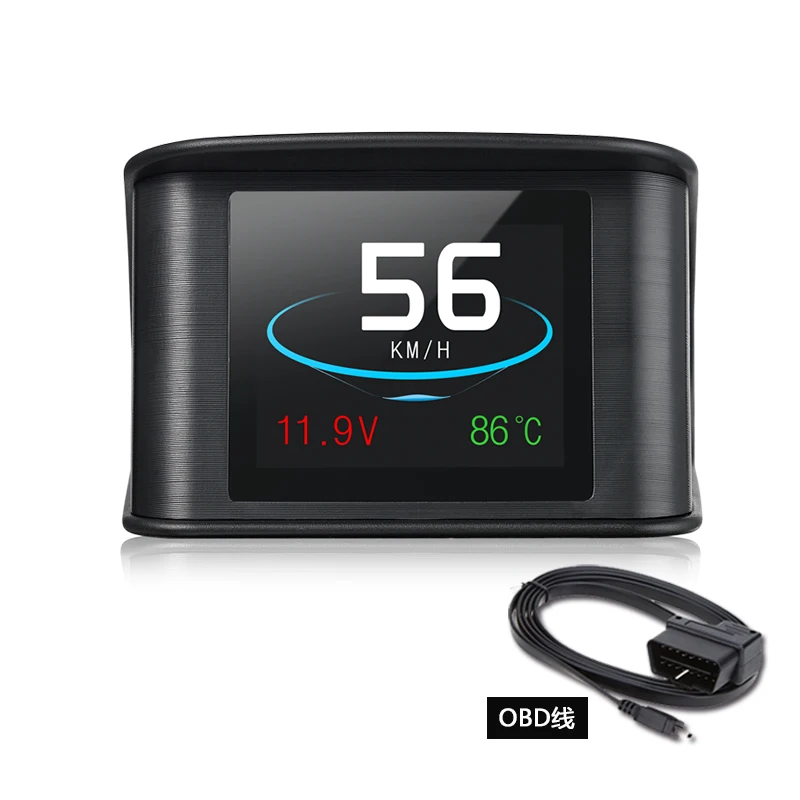

Спасибо за покупку нашего интеллектуального цифрового устройства OBD. Этот продукт соединяет интерфейс OBD2 с помощью кабеля OBD и отображает данные вождения, например скорость транспортного средства, обороты двигателя, температуру воды, расход топлива и т. Д. Он может держать глаза водителя всегда на дороге, чтобы избежать опасности опускания головы, чтобы прочитать приборную панель. Этот продукт не изменит данные ECU для автомобиля.

Умное цифровое устройство OBDОснащен очень мощным обнаружением кода ошибки, устройство может четко отображать информацию о коде ошибки в текстовой форме, и оно может очистить информацию о неисправности и отображать ускоряющий конкурентный режим, тормозПроизводительностьТестовый режим, прочитайте всю информацию о потоке данных транспортного средства и другие функции.

Основные функции и особенности:

1. Доступно для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая система диагностики), подключи и работай

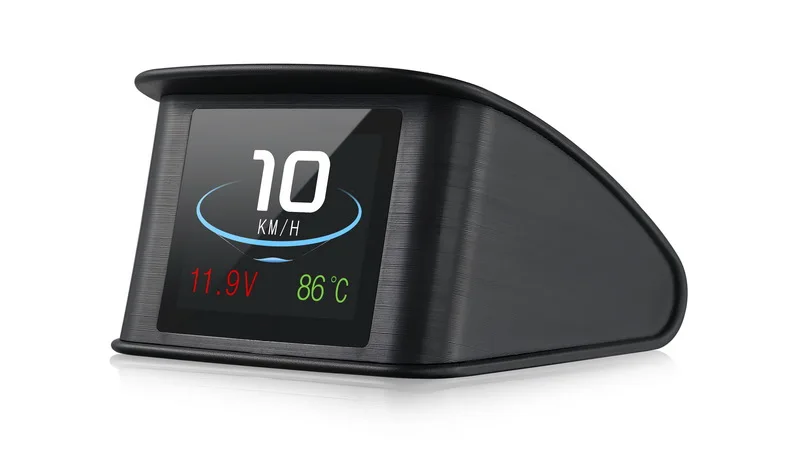

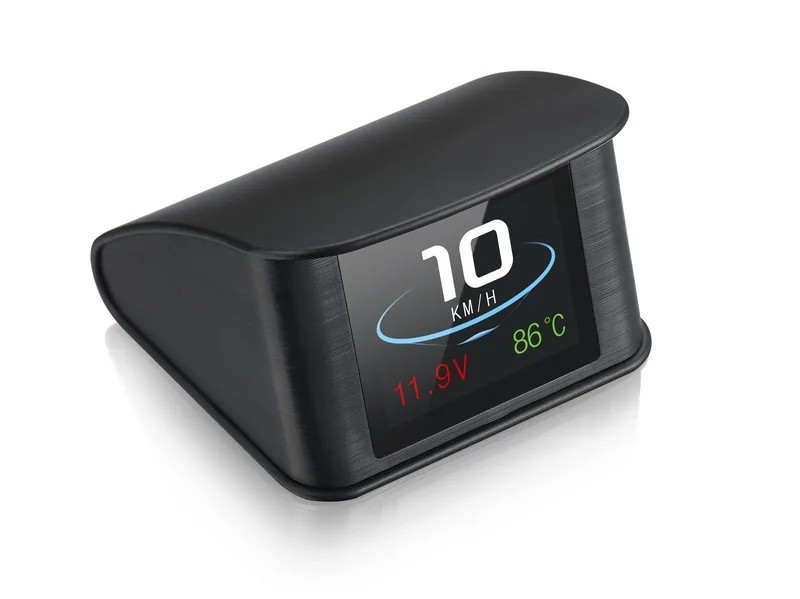

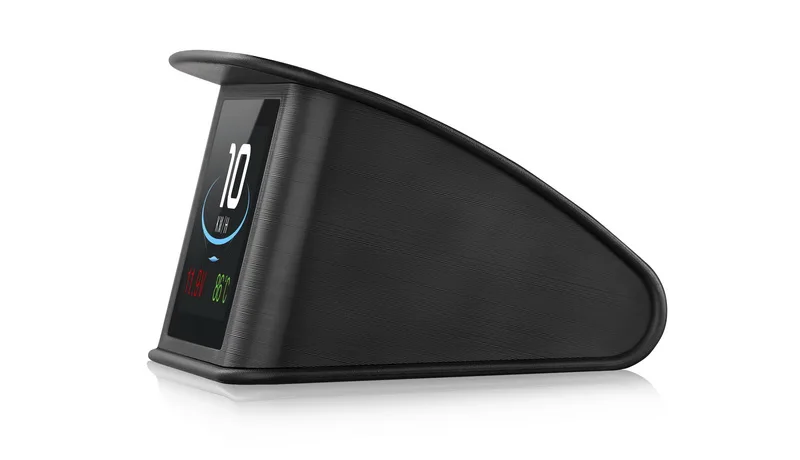

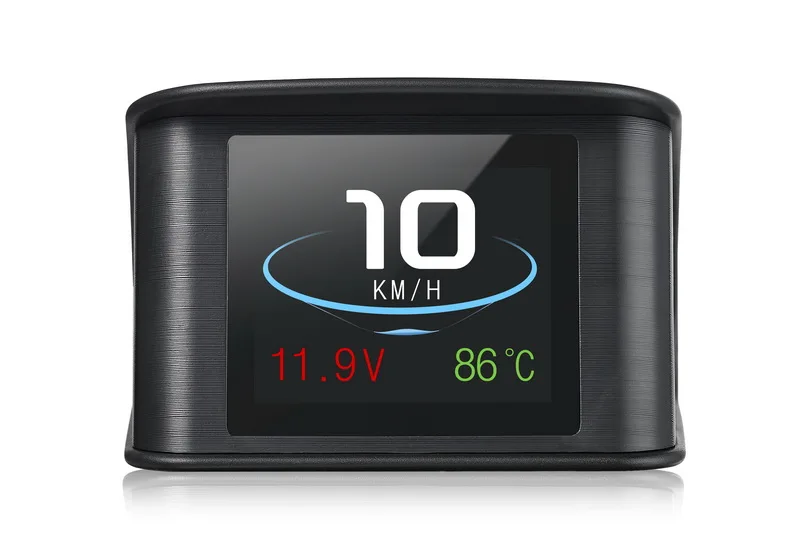

2.TFT LCD многоцветный смарт-дисплей

3. Первое сканирование покажет протокол транспортного средства

4. Язык может быть изменен

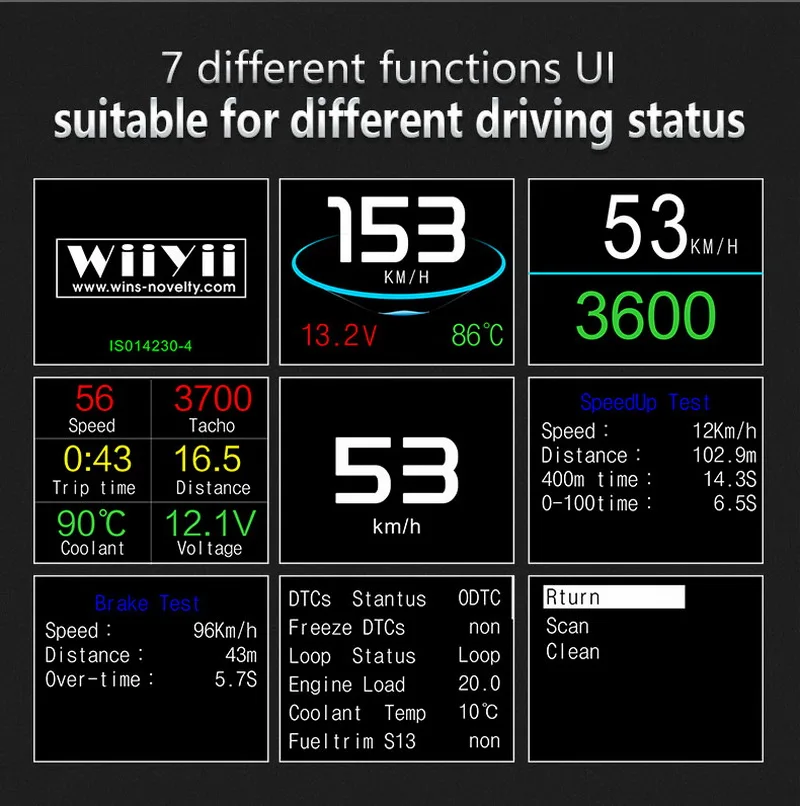

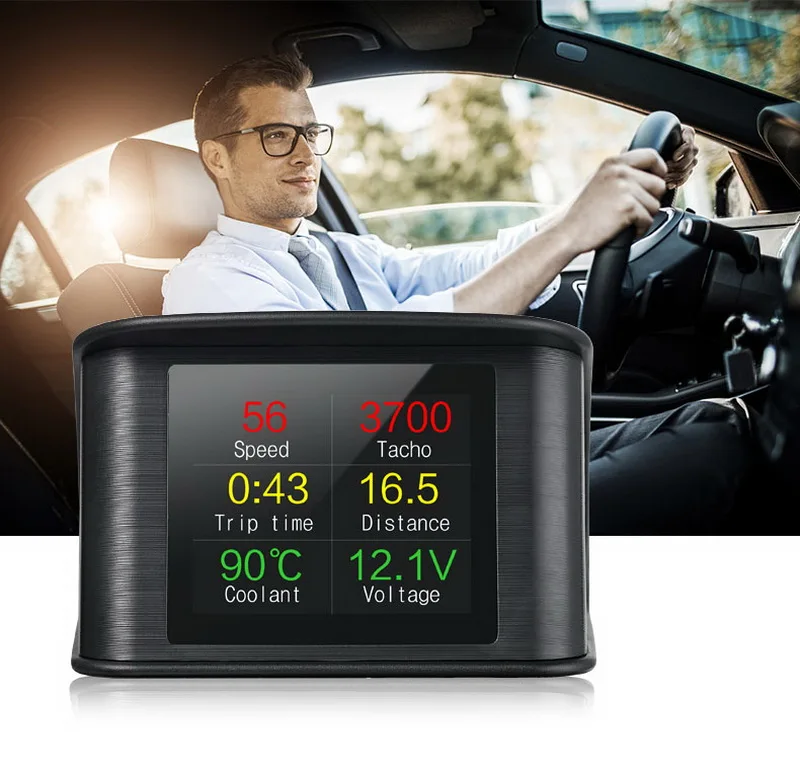

5. Многофункциональный режим отображения или простой режим отображения функции можно переключать свободно

6. Добавить новые функции:Ускоренный конкурентный режим, ТормозПроизводительностьТест, может читать всю информацию о потоке данных автомобиля

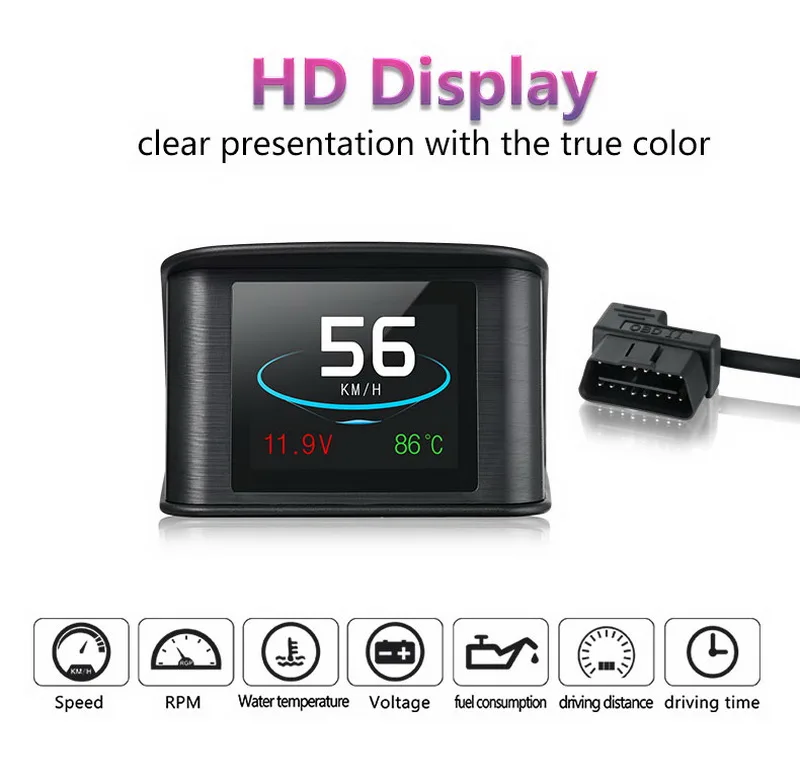

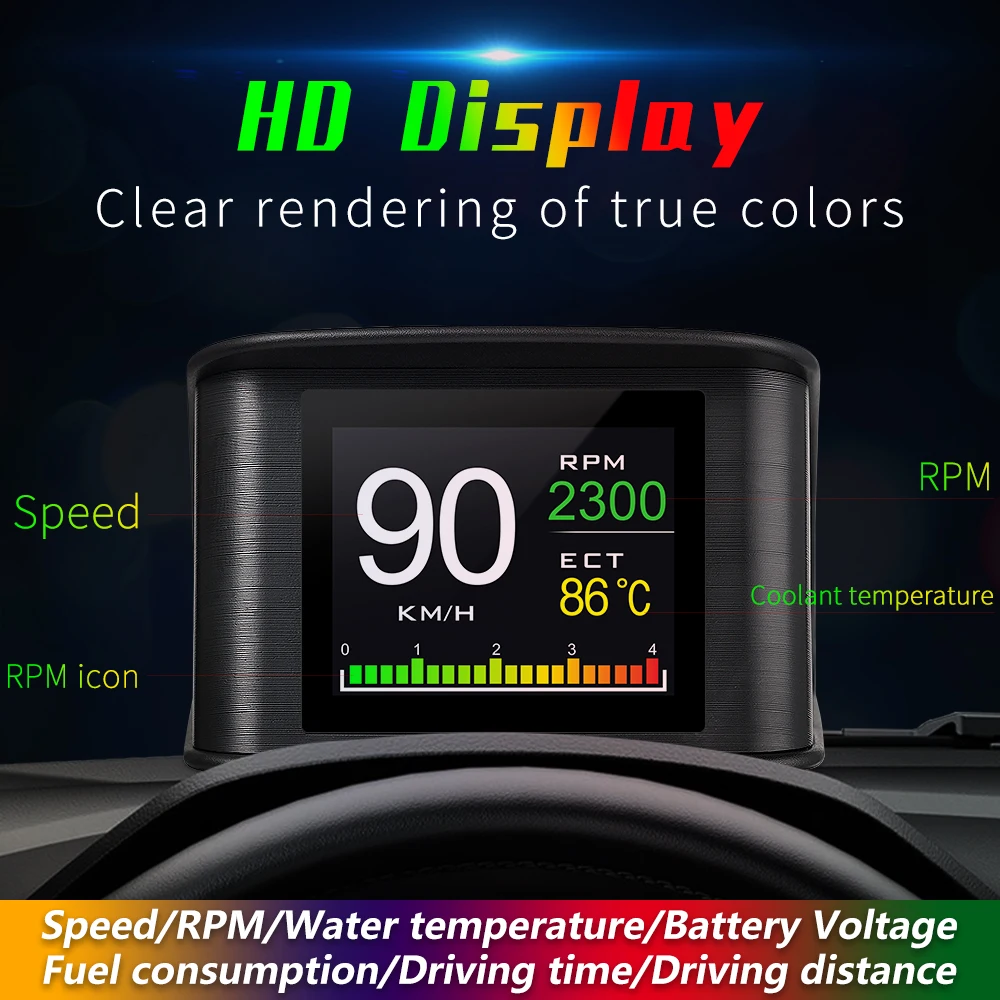

7. Богатое содержание: скорость транспортного средства, двигатель об/мин,Температура воды, напряжение, мгновенный расход топлива, средний расход топлива, измерение расстояния вождения, время вождения, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация с превышением скорости, сигнализация с кодом неисправности двигателя, устранение кода неисправности, свободное переключение между километрами и милями.

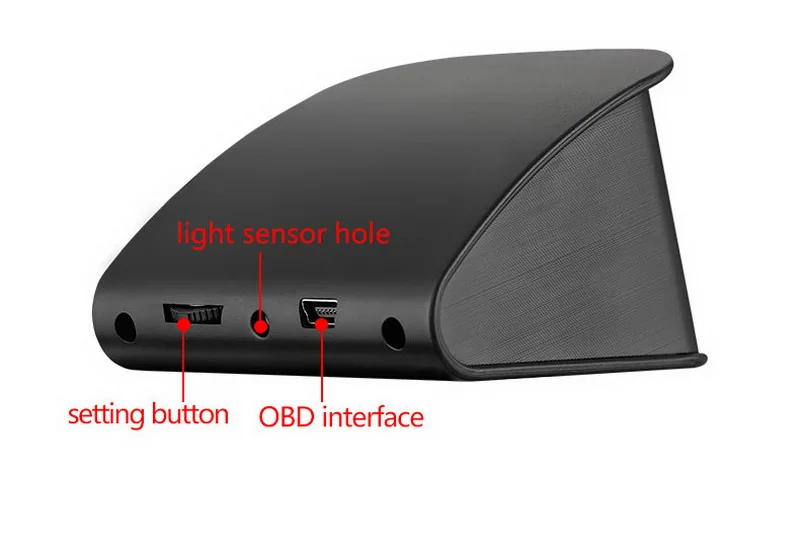

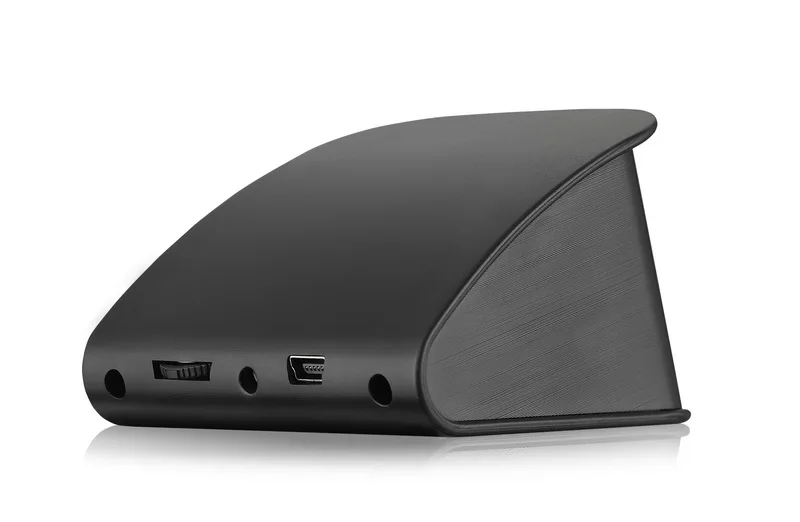

Ключевые функции

1. Кнопка настройки: она может нажимать влево/вправо, короткое/длинное нажатие

2. Светильник с датчиком

3. Интерфейс OBD

Функции кнопки настройки

1.Короткое нажатие в:(1) Переключение режима отображения (2) подтверждение меню после входа в меню

2.Нажатие влево:(1) переключение функций левой области (2) изменение настройки функции после входа в меню

3.Нажатие вправо:(1) переключение функций правой области (2) изменение настройки функции после входа в меню

4.Длительное нажатие: после входа в меню и завершения настройки, длительное нажатие в течение 5 секунд для сохранения и выхода.

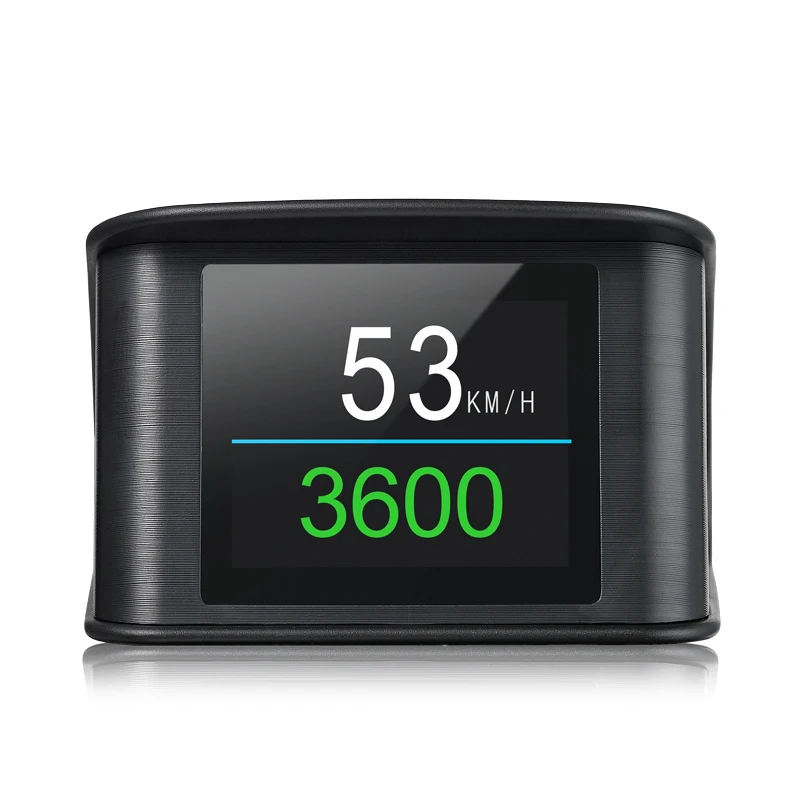

Нажмите влево/вправо для переключения функции:

Ниже приведены функцииСокращения

ECT-двигательОхлаждающая жидкостьТемпература VLT-напряжение FUE-расход топлива

Об/мин-Оборот в минутуОДО-одометр

TIM-время одиночного вождения DIS-расстояние одиночного вождения

ЗаводКомплект:

Нажмите на кнопку настройки, чтобы найти настройки системы, а затем нажмите на кнопку, чтобы войти в меню, наконец, нажмите вправо, чтобы перейти к заводскому набору, И Длительное нажатие, чтобы сохранить и выйти.

Устранение кода неисправности:

Когда устройство успешно сканирует программу, нажмите на кнопку, чтобы войти в меню настроек, а затем нажмите вправо, чтобы перейти к поиску и короткому нажатию, затем найдите функцию устранения кода неисправности, нажмите долго, чтобы закончить.

Режим настройки

Нажмите и удерживайте нажатие, чтобы войти в режим настройки, нажмите вправо, чтобы выбрать меню, и нажмите короткое нажатие, чтобы подтвердить. После завершения настройки, нажмите долго, чтобы выйти.

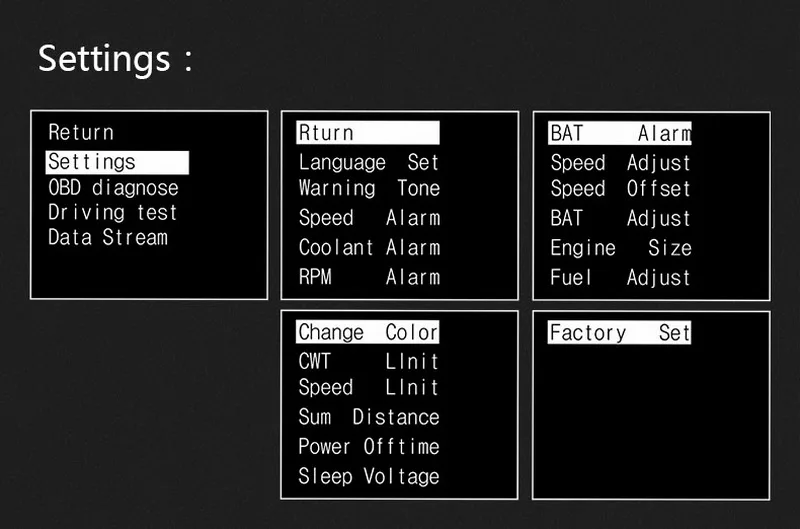

Функции настройки

В режиме меню, все значения по умолчанию могут быть изменены, нажмите влево, чтобы уменьшить, нажмите вправо, чтобы увеличить

Языковой набор: Пожалуйста, выберите свой привычный язык

Предупреждение ющий тон: включение/выключение зуммера

Сигнал тревоги скорости: значение по умолчанию составляет 150(Значение по умолчанию может быть изменено, нажмите влево, чтобы уменьшить, нажмите вправо, чтобы увеличить)

Сигнализация охлаждающей жидкости:Значение по умолчанию составляет 120 °, это означает, что это устройство даст сигнал при температуре охлаждающей жидкости более 120 °

Сигнал об/мин: значение по умолчанию составляет 6000 r, это означает, что это устройство даст сигнал при RPM более 6000 r

«Летучая мышь» и сигнал тревоги: значение по умолчанию составляет 10,5 V, это значит, что данное устройство даст сигнал тревоги в тех случаях, когда напряжение батареи ниже, чем 10,5 V

Регулировка скорости: регулировка скорости в соответствии с приборной панелью, значение по умолчанию 107%

Смещение скорости: Когда транспортное средство выключается, но скорость устройства не 0, затем отрегулируйте значение смещения скорости устройства, если скорость устройства показывает 5 км/ч, затем измените смещение скорости устройства по умолчанию на 5

Летучая мышь: Если напряжение батареи отличается от транспортного средства, его можно отрегулировать.

Двигатель Размеры: значение по умолчанию составляет 1,6 л, если расход топлива значительно отличаются от тех, что приборной панели, пожалуйста, сделайте это как перемещение Размеры

Регулировка топлива: значение по умолчанию составляет 100%, его можно регулировать

Изменение цвета: Выберите цвет дисплея, который вы предпочитаете

Блок CWT: по умолчаниюОхлаждающая жидкостьТемператураСоставляет °C,Также можно изменить на℉

Скорость: по умолчанию-км, можно изменить на милю

Расстояние между суммами: можно сделать общее расстояние вождения таким же, как приборная панель (если на приборной панели отображается расстояние до 30000 км, пользователь может сделать значение устройства на 30000 км)

Время выключения: по умолчанию время выключения составляет 10 с, для авто запуска и остановки автомобилей, пожалуйста, сделайте время выключения питания 180-240 с

Сон Напряжение: по умолчанию выключен, в том случае, если устройство не может автоматически ВЫКЛЮЧАТЬСЯ, пожалуйста, отрегулируйте Напряжение при температуре не выше 13,2 V или более поздней версии

Заводской набор: короткое нажатие, чтобы сделать Заводской набор

Диагностический набор OBD

Сканирование DTCs: отсканируйте ECU, чтобы проверить, есть ли код ошибки, и показать подробности об ошибке

Очистка DTCs: Переключение на очистку DTCs, короткое нажатие на кнопку, чтобы закончить очистку

Тест на вождение

Тест скорости: показывает скорость, расстояние, вождение 400 м занимает время, вождение 100 м занимает время

Испытание тормозов: показывает скорость, расстояние и время торможения

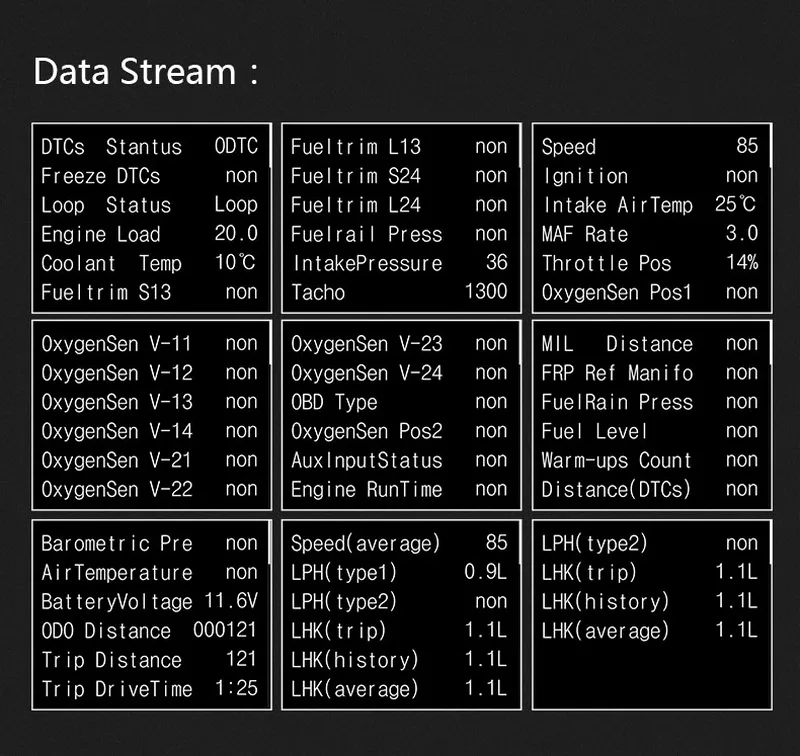

Поток данных

Показать весь поток данных транспортного средства

Установка смарт-цифрового устройства OBD:

1. Знайте свой бренд транспортного средства, умное цифровое устройство OBD работает для автомобилейС OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2.Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Изображение 1 на картинке 2

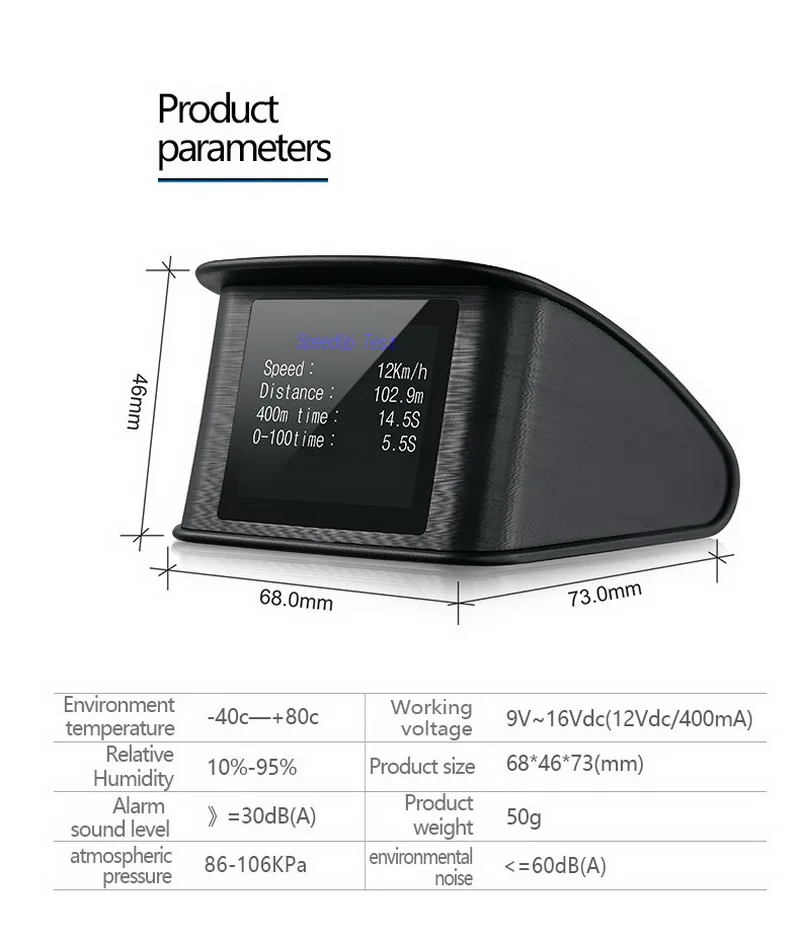

Технические параметры:

Температура окружающей среды: -40c- + 80c

Атмосферное давление 86-106кпа

Относительная влажность: 10% -95%

Шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала тревоги:》=30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер изделия: 73*68*46 (см)

Вес изделия: 50 г

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания продукта. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. Только показывает напряжение автомобиля и автоматическое выключение после 60 секунд, когда устройство имеет мощность

Этот продуктДоступно только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

Эти продукты не поддерживают JOBD и OBDI и рекомендуются для тестирования другого автомобиля.

3. Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, пожалуйста, обратитесь к настройке, чтобы переключить устройство.

B. Когда продукт включен, удерживайте кнопку, чтобы войти в меню, и нажмите один раз, чтобы перейти к настройке, а затем нажмите кнопку в меню, И нажмите кнопку вправо, чтобы настроить скорость. (Если приборная панель показывает 100, и устройство показывает 101, измените значение по умолчанию на 106%)

4. НеточностьРасход топлива

Проверьте смещение автомобиля и установите устройство так же, как ваш автомобиль (Если ваш автомобиль составляет 2.0L, затем измените значение устройства на 2.0L). Расход топлива может быть скорректирован, но мы не предлагаем изменить его, потому что все данные считываются непосредственно из ECU автомобиля.

5. Сигнал об/мин

Сигнал тревоги по умолчанию 6000, пожалуйста, обратитесь к настройке для изменения.

6. Сигнал тревоги

Сигнал тревоги по умолчанию составляет 150 км/ч, пожалуйста, обратитесь к настройке, чтобы изменить значение.

7. Устройство не может автоматически выключить питание

А. После выключения транспортного средства устройство все еще отображает скорость, переключает настройки на смещение скорости и регулирует значение так же, как скорость устройства. (Если устройство показывает 5 км/ч после выключения транспортного средства, измените смещение скорости на 5 км/ч)

B. После того, как vehicel выключается устройство по-прежнему дисплей об/мин, переключите присоединительную головку установка спать напряжение и приводят к тому, что стоимость при температуре не выше 13,2 V

8.Авто запуск и остановка автомобилей

Измените время отключения питания на 180s

9. Неправильная операция приводит к сбоям

Сделать Заводской набор

10.Почему это вызовет яркий код неисправности приборной панели автомобиля?

Поскольку универсальное устройство OBD поддерживает несколько режимов связи, и, как правило, каждый автомобиль поддерживает только один вид протокола связи, в соответствии с Протоколом, чтобы вытянуть ненеобходимые контакты плоскогубцами. (Когда транспортное средство включится, отключите вилку и кабель OBD и повторно подключите снова, он отобразит протокол)

(1)Протокол связи ISO15765 CAN Bus, сохраняет 4/5/6/14/16 контактов, иВытяните вверхДругие контакты, как показано на рисунке ниже:

Протокол связи: Автобус CAN ISO15765

(2)Протокол связиISO14230 KWP2000, Держите4/5/7/16Булавки, иВытяните вверхДругие контакты, как показано на рисунке ниже:

Протокол связи: ISO14230 KWP2000

(3) протокол связиISO 9141-2, Держите4/5/7/15/16Булавки, иВытяните вверхДругие контакты, как показано на рисунке ниже:

Протокол связи:ISO 9141
