Этот модуль имеет следующие характеристики:

Он может принимать fm-стерео, среднюю волну, короткую волну, короткую волну, одиночную боковую полосу (SSB), CW Коммуникационный сигнал и сигнал авиационного диапазона, с высокой чувствительностью и хорошей селективностью.

Использование передовой технологии обработки цифрового аудио сигнала (DSP) и технологии демодуляции циклической блокировки (PLL) делает качество звука более реалистичным и более стабильным.

Дисплей использует 128x6 4 точечная матрица ЖК-дисплей голубом материале с бахромой с настройками экрана.

Полностью цифровое управление, простота в эксплуатации и делает продукт более стабильным и прочным.

Встроенный цифровой процессор DSP squelch, FM без сигнала автоматически отключен, избавьтесь от раздражающего шума традиционного радио.

В режиме реального времени, RSSI силы сигнала, и питание от аккумулятора, в тех случаях, когда напряжение батареи ниже, чем 3,6 V, он автоматически отключится.

ЖК-экран отображает количество каналов вещания в настоящее время и параметры настройки SNR, AGC, EQ, SSB и т. Д.

7 различных настроек эквалайзера могут принести различный опыт качества звука при прослушивании музыки FM.

16 уровней регулируемого уровня шума.

Четырёхъядерный 64-разрядный процессор уровень цифровой регулятор громкости диапазон регулировки.

Усиление усиления высокочастотного сигнала можно установить для автоматической регулировки и ручной регулировки.

Он может хранить 1250 радиочастот (250 для каждого FM, средней волны, короткой волны, SSB, авиации).

С функцией инфракрасного дистанционного управления, соответствующий пульт дистанционного управления может быть использован для замены всех функций модуля дистанционного управления кнопками, что позволит пользователям более удобно работать.

Поставляется с аудио усилителем мощности 3 Вт, нужен только внешний динамик для формирования высококлассного стерео-радио с SSB.

Функция автоматического поиска каналов FM/AM с одним ключом, воздушная полоса имеет функцию автоматической развертки канала, которая может быстро завершить сканирование в течение 2 секунд в пределах установленной частоты 1 МГц, И он будет продолжать сканировать до тех пор, пока он не получит сигнал и не прекратит развертку, устраняя необходимость ручного подметания.

Одна мера предосторожности перед использованием

Когда модуль подключен к антенне и источнику питания, перед включением питания обратите внимание на диапазон напряжения источника питания и положительные и отрицательные электроды. Рабочее напряжение этот модуль 3,7-5,2 V, которая при стирке не должна превышать максимальное напряжение, в противном случае модуль будет выгоревшие. Рекомендуется использовать батареи или трансформаторы с железным сердечником + чипы регулятора напряжения 7805 для источника питания и стараться не использовать импульсные источники питания. EMI большинства импульсных источников питания вызовет большое помехи в AM/SW band, что может привести к тому, что радиостанция не будет получена в радиорежиме. Феноменом.

Если пользователю нужен внешний аудио усилитель мощности, лучше не использовать цифровой усилитель мощности класса D, который также будет мешать режиму радио. Попробуйте использовать линейные аудио усилители мощности.

Когда модуль включен, по умолчанию используется режим приема радио FM. Вы можете искать радиостанции, регулируя регулятор частоты, и значение отображения частоты будет следить за изменением и отображением текущей частоты. Динамик рекомендуется использовать 16Ω/0,5 W или 8Ω/0,25 Вт динамик. Учитывая стабильность напряжения батареи во время авиационного приема, рекомендуется, чтобы громкость динамика не была включена слишком высоко, или должен быть подключен внешний усилитель звуковой мощности. Потому что чем громче громкость вызовет помехи в источнике питания и повлияет на эффект приема.

Катушка антенны модуля AM использует индуктор I-shaped 220uH в качестве простой AM антенны (он также может получить много единиц, вам нужно увидеть, имеет ли местный сигнал помехи, если помехи большие, вы определенно не сможете получить станцию), Пользователь может заменить его магнитной антенной (220-420uH), антенна магнитного стержня находится как можно дальше от модуля, чтобы сделать AM/SW сигнал приема сигнала лучше и проще закрыть.

Антенна в основном отвечает за получение радиоволн из космоса. В соответствии с правилами выбора антенны длина антенны должна быть как можно ближе к длине волны 1/4 принимающей частоты. Например, если вы хотите получить радиостанцию 100 МГц, идеальная длина антенны L = (скорость волны/частота)/4 = 300000000/100000000 = 75 см. Рекомендуется использовать специальную телескопическую антенну длиной 75 см для fm-радио.

Два модуля электрических параметров:

Размер модуля: 4x10 см

Рабочее напряжение 3,7 ~ 5,0 V

FM частота: 64-108 МГц ступенчатая Частота 50 кГц/100 кГц/1 МГц

Частота AM: 522-1773 кГц ступенчатая частота 9 кГц

SW частота: 2,3-30 МГц частота шага 5 кГц/10 кГц/100 кГц/1 МГц

Частота воздуха: 118-138 МГц амплитудная модуляция (AM) ступенчатая Частота 50 кГц/100 кГц/1 МГц

Боковая полоса (SSB) Частота: 2,3-30 МГц частота шага 1 кГц/10 кГц/100 кГц/1 МГц

Частота SSB BFO: +/-3 кГц ступенчатая частота 1 Гц/10 Гц/100 Гц/1 кГц

Частота полосы пропускания SSB BW: 500 Гц/1 кГц/2 кГц/3 кГц/4 кГц

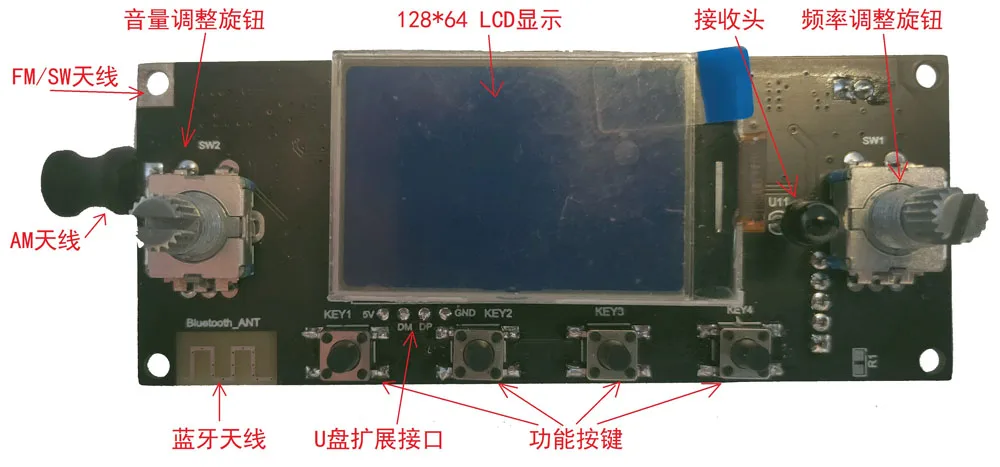

Три кнопки и инструкции по проводке

Регулятор громкости

Нажмите на ручку в течение короткого времени: Введите режим настройки параметров, установите режим SNR/AGC/EQ/BFO/BW и режим боковой полосы SSB и другие параметры.

Нажмите на ручку в течение длительного времени (время больше 2S): выйти из режима настройки параметров.

Поверните ручку влево и вправо: когда в режиме регулировки громкости, левая и правая ручки изменяют громкость аудиовыхода модуля. Отрегулируйте размер значения параметра в режиме настройки параметров.

Регулятор регулировки частоты

Нажмите на ручку в течение короткого времени: автоматический поиск каналов

Нажмите на ручку в течение длительного времени (время больше 2S): Включите и Выключите устройство.

Поверните ручку влево и вправо: Отрегулируйте размер текущей частоты воспроизведения.

KEY1

Нажмите в течение короткого времени: ручной настройки частоты шаг значение переключатель:

FM: 50 кГц/100 кГц/1 МГц

SW: 5 кГц/10 кГц/100 кГц/1 МГц

Воздух: 50 кГц/100 кГц/1 МГц

Длительное нажатие (время больше 2 с): Сохранение данных о частоте ручного настройки.

KEY2

Нажмите в течение короткого времени: переключатель канала, чтобы уменьшить

Длительное нажатие (время больше 2 с): включение и выключение звука

KEY3

Короткое время нажатия: переключатель канала плюс

Длительное нажатие (время больше 2 с): Переключение режима Bluetooth или режим u-диска.

KEY4

Нажмите в течение короткого времени: FM/AM/SW/AIR прием и воспроизведение циклически переключается

Длительное нажатие (время больше 2 с): Включите однодиапазонный режим приема коротких волн SSB.

KEY1 + KEY2

Нажмите KEY1 и KEY2 в то же время в течение длительного времени (время больше 2S): Удалите все сохраненные каналы в текущей полосе.

KEY3 + KEY4

Нажмите KEY3 plus KEY4 в течение длительного времени одновременно (время больше 2 с): Включите и выключите ЖК-подсветку.

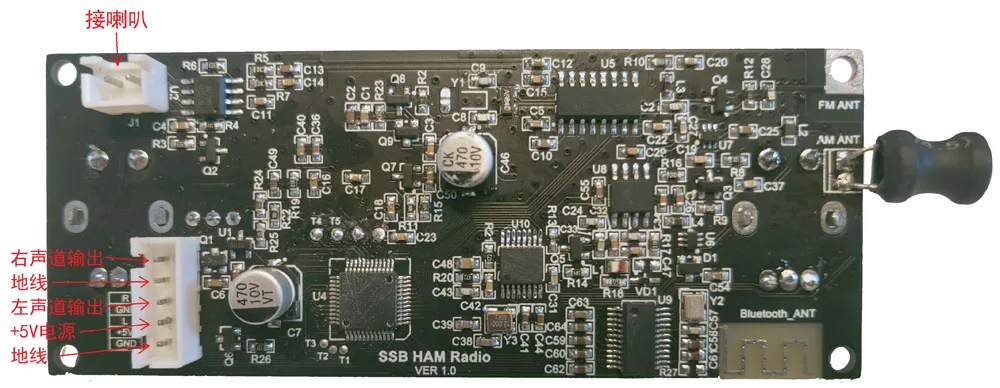

Схема электропроводки динамика

Четыре режима приема FM Настройка параметров

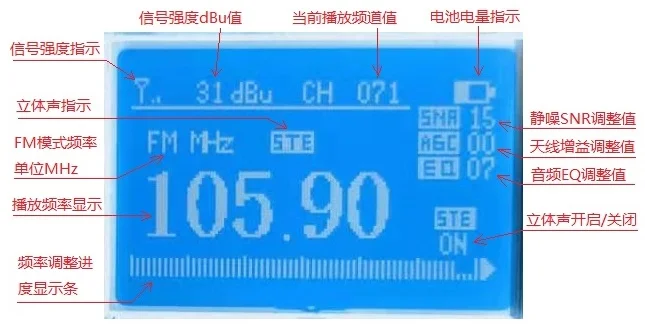

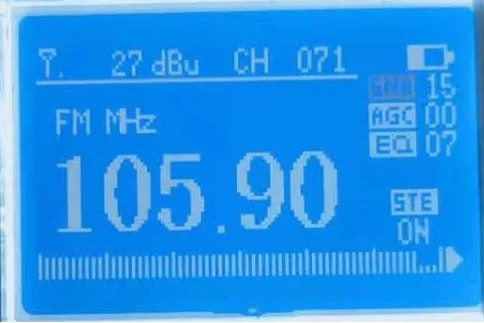

Когда модуль работает в режиме FM, значение параметров, отображаемых на экране, как показано на рисунке ниже

При установке соответствующих параметров (SNR/AGC/EQ/STE) на рисунке нажмите кнопку регулировки громкости в течение короткого времени, И значок соответствующего параметра будет мигать один раз, как показано на рисунке ниже. SNR будет выходить один раз, как показано на рисунке ниже. В это время вы можете повернуть ручку регулировки громкости влево и вправо, чтобы изменить значение SNR. Нажмите кнопку регулировки громкости в течение короткого времени для выбора и регулировки параметров AGC/EQ/STE.

Описание параметра:

SNR: уровень FM squelch 0-32 уровней, установите до 0, когда скворч закрыт. Чем больше значение, тем больше сжимается, что означает, что полученный высокочастотный сигнал должен быть сильнее

AGC: коэффициент усиления высокочастотного УСИЛИТЕЛЯ FM имеет 0-37 уровней. Когда он установлен до 0, это автоматическое управление коэффициентом усиления, и 1-37-это ручное управление коэффициентом усиления. Чем больше значение, тем больше амортизация усиления усилителя.

Эквалайзер: значение регулировки звукового эквалайзера составляет 1-7, чем больше значение, тем больше высокочастотное содержание аудио.

STE: включение и выключение fm-стерео приема.

Настройка режима AM

Когда модуль работает в режиме AM, экран будет отображаться как пример, как показано на рисунке ниже

При установке соответствующих параметров (SNR/AGC/EQ) на рисунке нажмите кнопку регулировки громкости в течение короткого времени, аналогично параметрам настройки модуляции частоты FM. Нажмите кнопку регулировки громкости в течение короткого времени для выбора и регулировки параметров AGC/EQ.

Описание параметра:

SNR: AM squelch level 0-32 уровней, установите до 0, когда squelch закрыт. Чем больше значение, тем больше сжимается, что означает, что полученный высокочастотный сигнал должен быть сильнее

AGC: коэффициент усиления высокочастотного усилителя AM имеет 0-37 уровней. Когда он установлен до 0, это автоматическое управление коэффициентом усиления, и 1-37-это ручное управление коэффициентом усиления. Чем больше значение, тем больше амортизация усиления усилителя.

Эквалайзер: значение регулировки звукового эквалайзера составляет 1-7, чем больше значение, тем больше высокочастотное содержание аудио.

Настройка режима SW

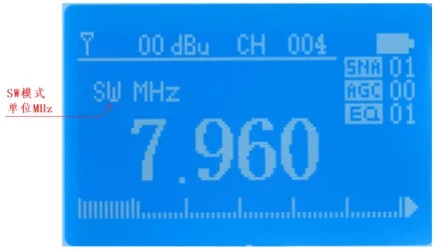

Когда модуль работает в режиме SW, экран будет отображаться как пример, как показано на рисунке ниже

При установке соответствующих параметров (SNR/AGC/EQ) на рисунке нажмите кнопку регулировки громкости в течение короткого времени, аналогично параметрам настройки модуляции частоты FM. Нажмите кнопку регулировки громкости в течение короткого времени для выбора и регулировки параметров AGC/EQ.

Описание параметра:

SNR: AM squelch level 0-32 уровней, установите до 0, когда squelch закрыт. Чем больше значение, тем больше сжимается, что означает, что полученный высокочастотный сигнал должен быть сильнее

AGC: коэффициент усиления высокочастотного усилителя AM имеет 0-37 уровней. Когда он установлен до 0, это автоматическое управление коэффициентом усиления, и 1-37-это ручное управление коэффициентом усиления. Чем больше значение, тем больше амортизация усиления усилителя.

Эквалайзер: значение регулировки звукового эквалайзера составляет 1-7, чем больше значение, тем больше hig

Настройка режима приема авиации

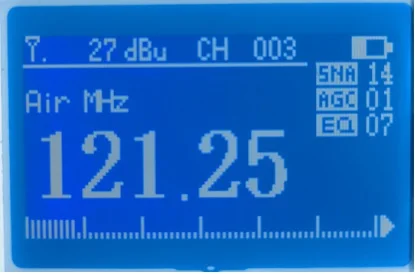

Когда модуль работает в режиме приема авиаций, экран будет отображаться как пример, как показано на рисунке ниже

При установке соответствующих параметров (SNR/AGC/EQ) на рисунке нажмите кнопку регулировки громкости в течение короткого времени, аналогично параметрам настройки модуляции частоты FM. Нажмите кнопку регулировки громкости в течение короткого времени для выбора и регулировки параметров AGC/EQ.

Описание параметра:

SNR: AM squelch level 0-32 уровней, установите до 0, когда squelch закрыт. Чем больше значение, тем больше сжимается, что означает, что полученный высокочастотный сигнал должен быть сильнее

AGC: коэффициент усиления высокочастотного усилителя AM имеет 0-37 уровней. Когда он установлен до 0, это автоматическое управление коэффициентом усиления, и 1-37-это ручное управление коэффициентом усиления. Чем больше значение, тем больше амортизация усиления усилителя.

Эквалайзер: значение регулировки звукового эквалайзера составляет 1-7, чем больше значение, тем больше высокочастотное содержание аудио.

Настройка режима SSB

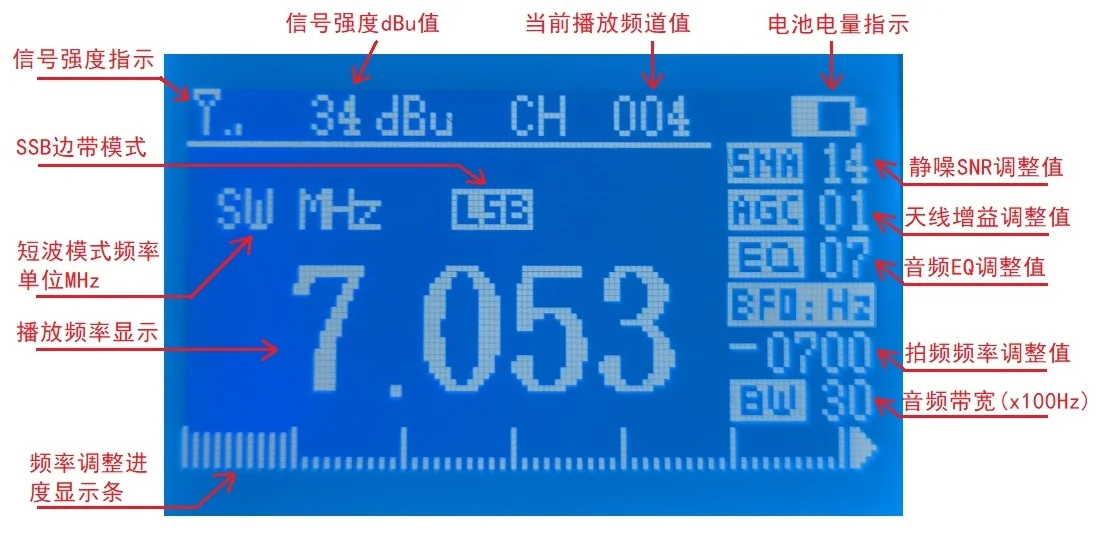

Когда модуль работает в режиме SSB, экран будет отображаться как пример, как показано на рисунке ниже

При установке соответствующих параметров на картинке (SNR/AGC/EQ/BFO/BW/SSB боковой полосы), нажмите кнопку регулировки громкости в течение короткого времени, И соответствующий значок параметра будет мигать один раз, как показано на рисунке ниже. SNR будет выходить один раз. В это время вы можете повернуть ручку регулировки громкости влево и вправо, чтобы изменить значение SNR. Нажмите кнопку регулировки громкости в течение короткого времени для выбора и регулировки параметров AGC/EQ/BFO/BW/SSB.

Описание параметра:

SNR: AM squelch level 0-32 уровней, установите до 0, когда squelch закрыт. Чем больше значение, тем больше сжимается, что означает, что полученный высокочастотный сигнал должен быть сильнее

AGC: коэффициент усиления высокочастотного усилителя AM имеет 0-37 уровней. Когда он установлен до 0, это автоматическое управление коэффициентом усиления, и 1-37-это ручное управление коэффициентом усиления. Чем больше значение, тем больше амортизация усиления усилителя.

Эквалайзер: значение регулировки звукового эквалайзера составляет 1-7, чем больше значение, тем больше высокочастотное содержание аудио.

BFO: значение настройки частоты бита однодиапазонного приема SSB составляет от-3 кГц до + 3 кГц. Чтобы настроить частоту, нажмите клавишу KEY1, чтобы установить частоту шага на 1 Гц/10 Гц/100 Гц/1 кГц.

BW: Установите пропускную способность аудиофильтра во время приема SSB/CW до 500 Гц/1 кГц/2 кГц/3 кГц/4 кГц, в x100гц.

LSB: SSB полоса sideband нижний sideband режим приема.

USB: SSB с боковой верхней боковой лентой режим приема.

CW: режим приема телеграммы с постоянной амплитудой.

Режим Bluetooth

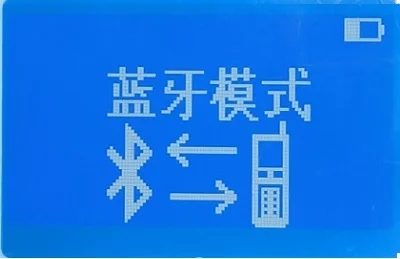

Когда модуль работает в режиме Bluetooth и не подключен, экран будет отображаться, как показано на рисунке ниже

Когда модуль подключен в режиме Bluetooth, экран будет отображаться, как показано на рисунке ниже

Режим U Disk

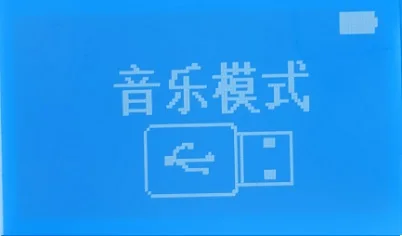

Когда модуль работает в режиме Bluetooth, подключите флеш-накопитель USB с песнями к порту расширения USB, и модуль автоматически войдет в режим воспроизведения USB в это время. Выньте модуль U disk автоматически переключится в режим Bluetooth, дисплей экрана как показано ниже

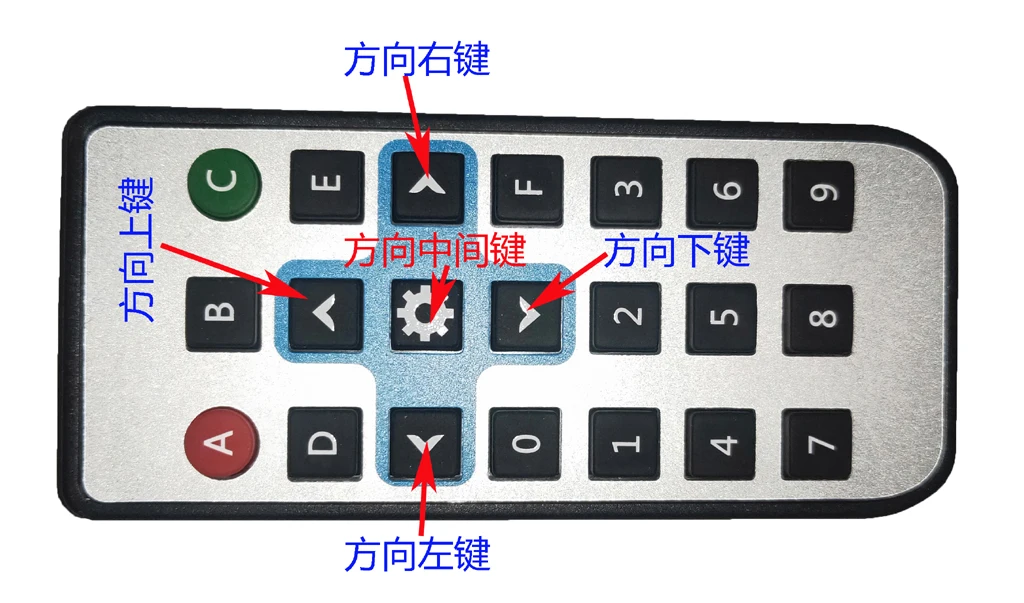

Кнопка дистанционного управления

Особенности

A

Короткое нажатие кнопки для включения/выключения

B.

Короткое нажатие кнопки для циклического воспроизведения через FM/AM/SW/AIR/Bluetooth

В режиме SW нажмите кнопку> 2S, чтобы включить режим приема SSB

C

Короткое нажатие кнопки для отключения звука

D

Нажмите кнопку> 2S для включения или выключения дисплея

Короткое нажатие кнопки, чтобы вручную настроить переключатель значения шага частоты (Нажмите эту кнопку, чтобы войти в режим настройки дистанционного управления, если пульт дистанционного управления не работает в течение 3 секунд, выход из режима настройки):

FM: 50 кГц/100 кГц/1 МГц

SW: 5 кГц/10 кГц/100 кГц/1 МГц

Воздух: 50 кГц/100 кГц/1 МГц

Нажмите кнопку> 2S, чтобы удалить текущий игровой канал.

E

Нажмите кнопку в течение короткого времени, чтобы сохранить текущие настройки частоты данных

Нажмите и удерживайте кнопку> 2S, чтобы очистить все сохраненные радиоданные в диапазоне частот приема тока

F

Короткое нажатие FM, AM, AIR для автоматического поиска каналов

Средняя клавиша со стрелкой

Короткое нажатие кнопки, чтобы пройти цикл и настроить параметры SNR/AGC/EQ/BFO/BW/SSB

Стрелка вниз

Короткое нажатие кнопки для переключения канала минус

Стрелка вверх

Короткое нажатие кнопки для переключения канала плюс

Стрелка вправо

Короткое нажатие на кнопку для увеличения громкости/настройки частоты/регулировки эквалайзера/регулировки уровня SNR/регулировки AGC

Левая стрела

Короткое нажатие на кнопку для уменьшения громкости/настройки частоты/регулировки эквалайзера/Регулировка SNR/Настройка AGC

0

Короткое нажатие на кнопку, чтобы быстро воспроизвести частоту радиостанции 0

1

Короткое нажатие на кнопку, чтобы быстро воспроизвести частоту радиостанции 1

2

Короткое нажатие на кнопку, чтобы быстро воспроизвести радиочастоту No. 2

3

Короткое нажатие на кнопку для быстрого воспроизведения радиочастоты No. 3

4

Короткое нажатие на кнопку для быстрого воспроизведения радиочастоты No. 4

5

Короткое нажатие кнопки для быстрого воспроизведения No. 5 радиочастоты

6

Короткое нажатие на кнопку для быстрого воспроизведения радиочастоты No. 6

7

Короткое нажатие на кнопку для быстрого воспроизведения радиочастоты No. 7

8

Короткое нажатие кнопки, чтобы быстро воспроизвести № 8 радиочастоты

9

Короткое нажатие на кнопку, чтобы быстро воспроизвести частоту радиостанции 9
