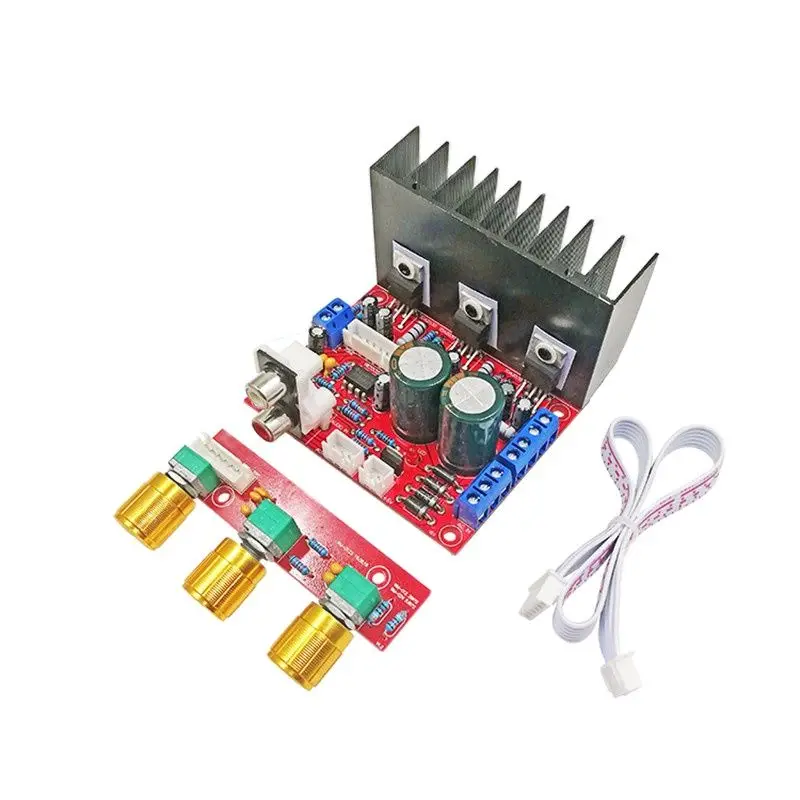

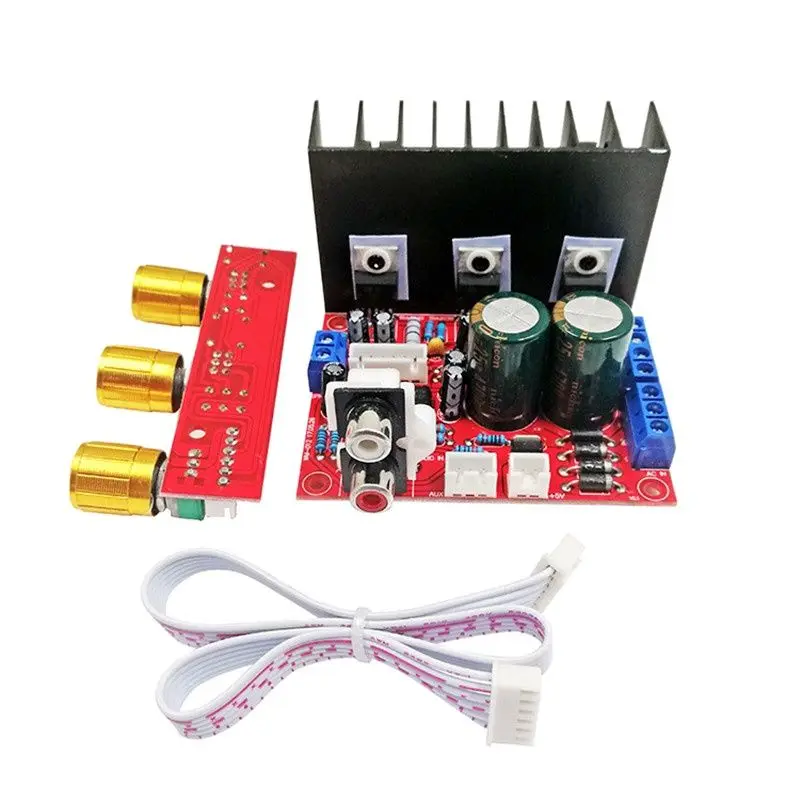

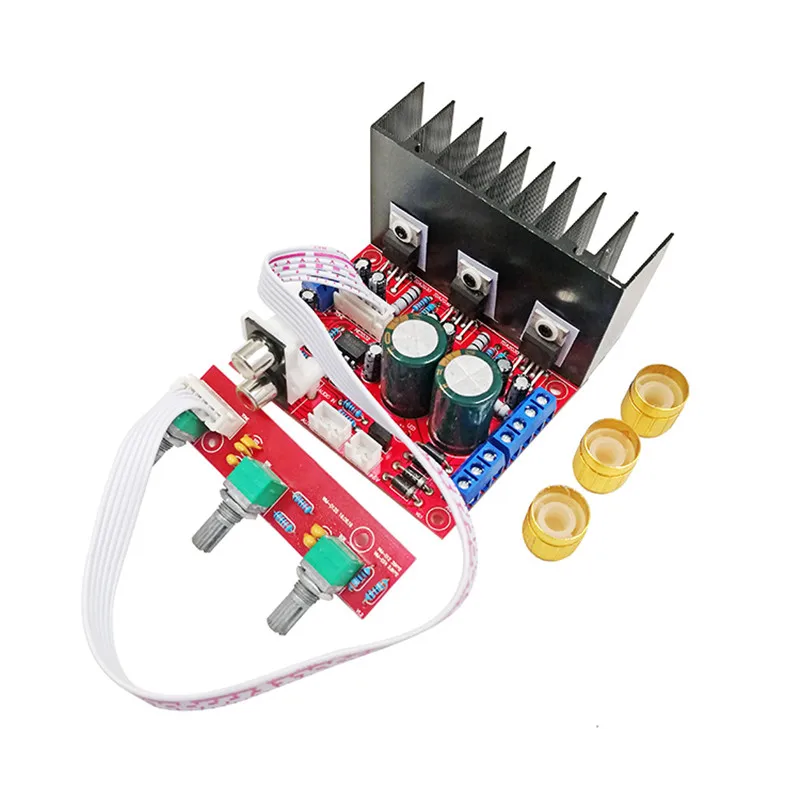

Плата усилителя мощности super bass TDA2030A 2 1 каналов 2*18 Вт + 30 модуль питания сабвуфера

Плата усилителя мощности super bass TDA2030A 2 1 каналов 2*18 Вт + 30 модуль питания сабвуфера

Параметры продукта

1. Синий светодиодный индикатор питания, мониторинг рабочего состояния источника питания в реальном времени,

2. На аудиовыходном терминале есть два входных порта, (1) Соединительный цветочный разъем, (2) входной порт 3P, просто выберите один из них.

3. Вы можете установить 5 в MP3 декодер платы для ввода звука в усилитель (см. Изображение ребенка ниже для получения подробной информации)

4. Входная мощность: переменный ток с двумя трансформаторами 12V2A, рекомендуется использовать двойные трансформаторы 12V30W или более.

5. Выходная мощность:

(1) левый и правый каналы: Номинальная мощность: 18 Вт × 2, рекомендуется использовать полнодиапазонные динамики 3-5 дюймов, 4-8 Ом, 10-30 Вт;

(2) Выход басов: Номинальная мощность: 30 Вт × 1, рекомендуется использовать сабвуфер 4-6 дюймов, 4-8 Ом, 20-50 Вт;

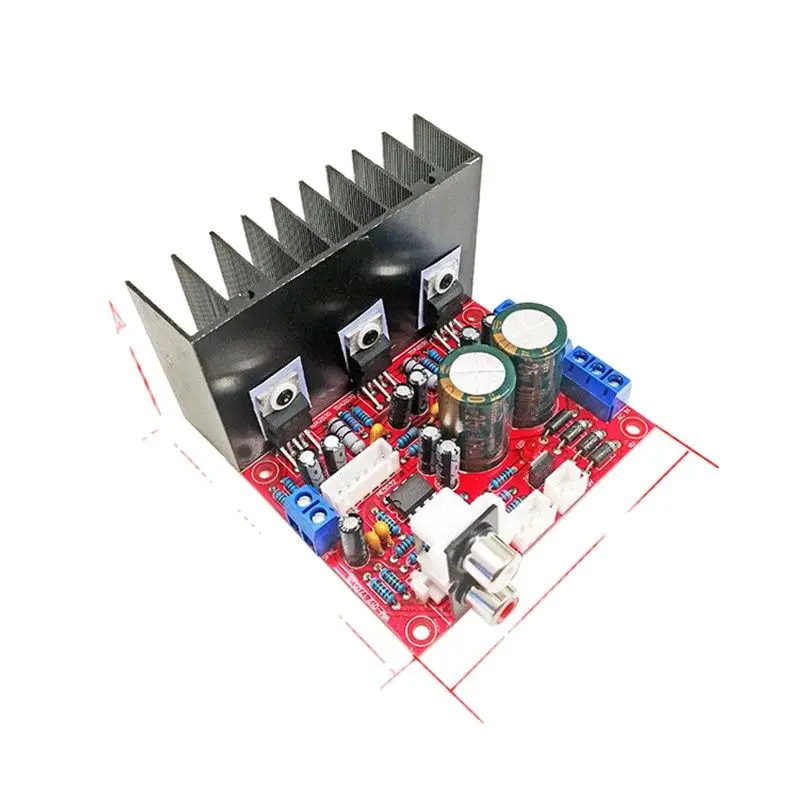

6. Материал платы PCBS: PR-4 доска из стекловолокна Размер платы PCB: основная плата 80 × 88 × 65 мм

Tone board 80x20мм

7. Расстояние до центра потенциометра: 0-28-28 мм Вес нетто: 130 г

8. Выходное сопротивление: 4-8Ω

9. Основная плата и тоновая плата оснащены кабелем 30 мм 6P.

Специальное примечание: TDA2030 и LM1875 могут быть полностью взаимозаменены. Если все заменены на LM1875, замените на более крупный радиатор. Чип усилителя мощности имеет пять контактов: положительный источник питания, отрицательный источник питания, положительный вход, обратный вход и выход. Радиатор на чипе подключен к отрицательному полюсу. Когда питание включено, теплоотвод чипа не должен быть коротким замыканием с заземляющим проводом, в противном случае он немедленно выгорит.

Схема проводки выглядит следующим образом:
