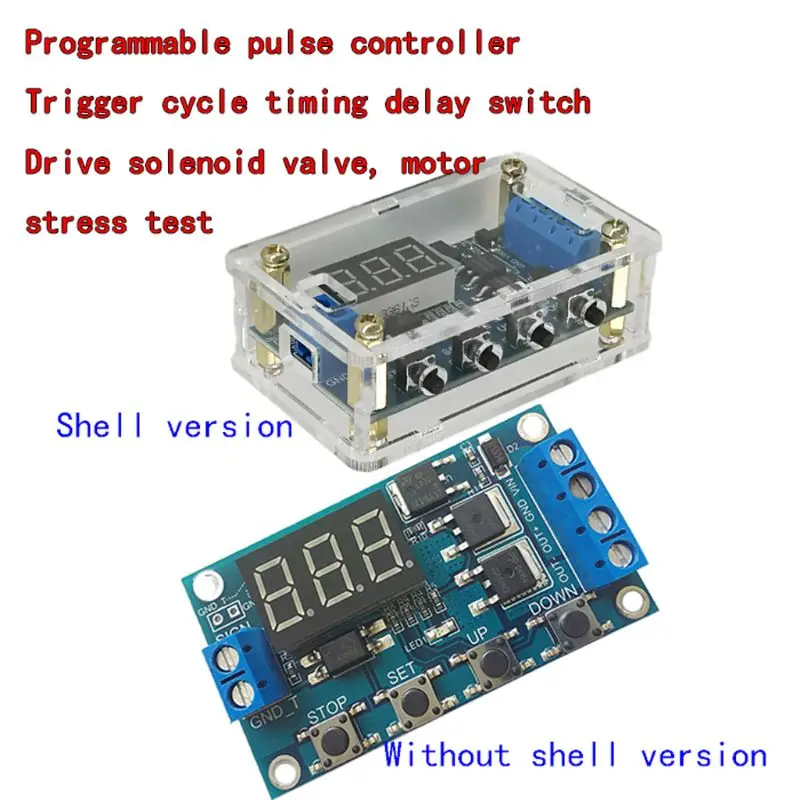

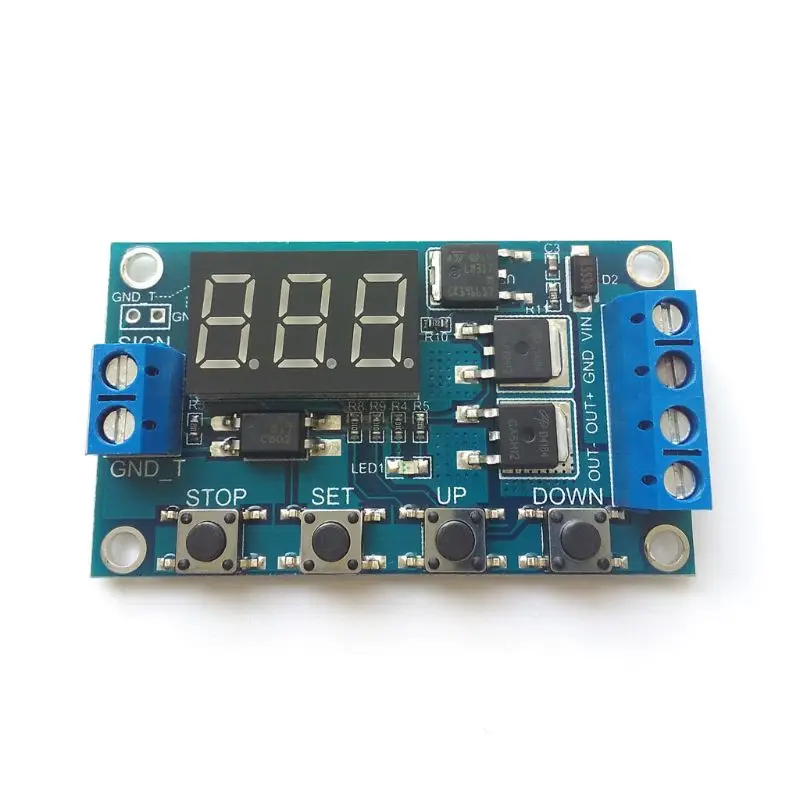

Цикл запуска цепь переключателя времени задержки импульсный генератор MOS-трубки

Цикл запуска цепь переключателя времени задержки импульсный генератор MOS-трубки

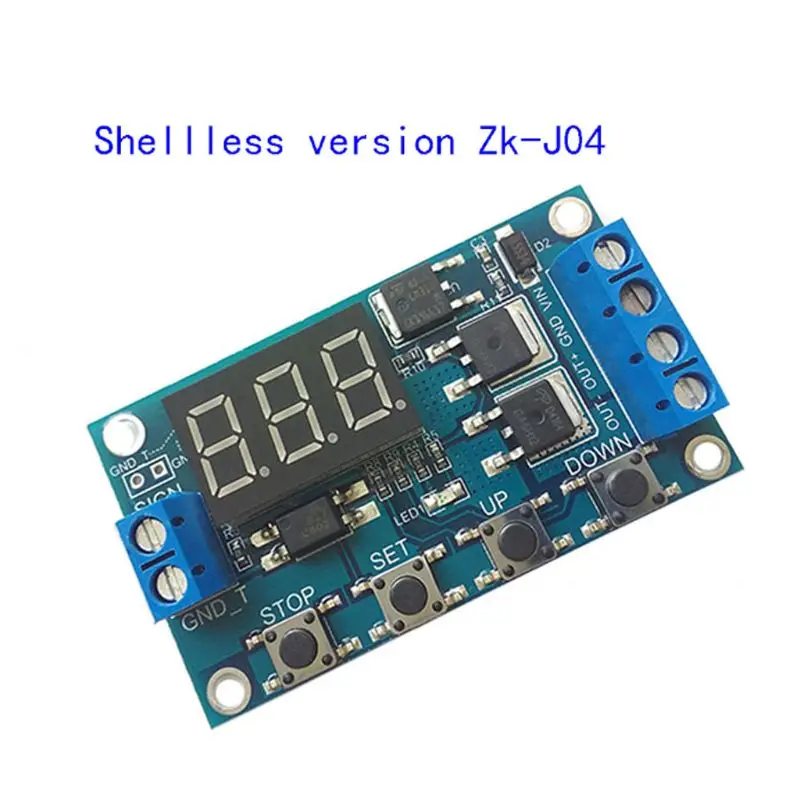

Цикл запуска времени задержки переключатель цепи MOS трубки импульсный генератор вместо релейного модуля J04
OOTDTY

0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой

Описание:
100% абсолютно новый, высокое качество
Этот продукт прост и прост в использовании, мощный, но, пожалуйста, покупатели, чтобы увидеть инструкции по эксплуатации этого продукта в деталях, очень практичные продукты.
Особенности:
1. Реализуем высокочастотное, быстрое и частое переключение цепей, количество бесконечных переключателей;
2. Без перерыва в процессе включения, без электрической искры, без электромагнитных помех;
3. Более длительный срок службы, чем обычные электромагнитные реле;

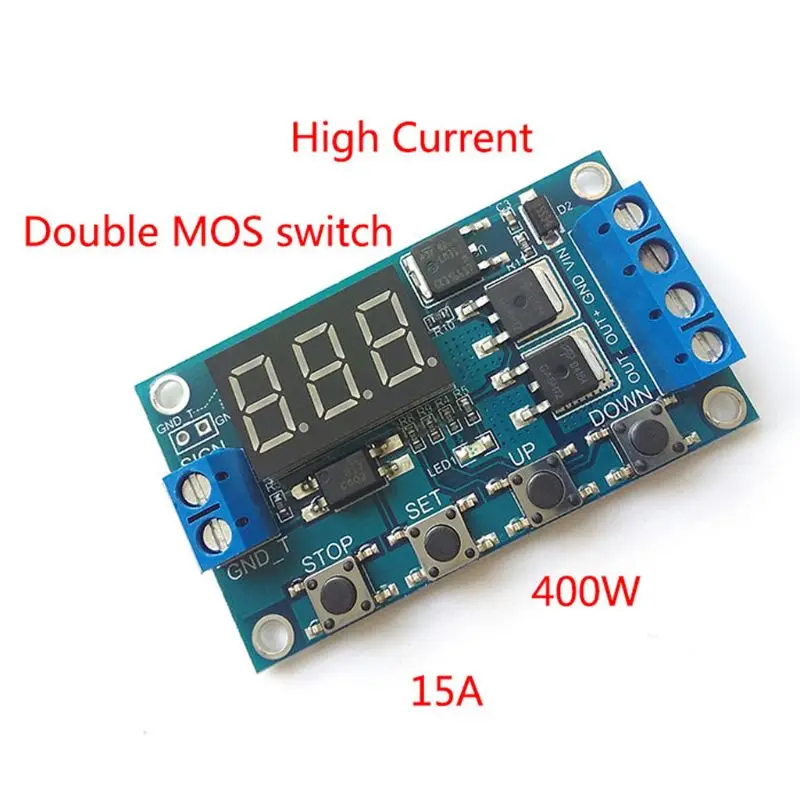

4. Принять двойной mosparallel активный выход, низкое внутреннее сопротивление, более высокий ток, и мощная мощность, комнатной температуры 15A,400 Вт, удовлетворить использование большинства оборудования;
5. Часто используется для управления двигателем, лампочкой, ledLight полосой, двигателем постоянного тока, микроводяным насосом, соленоидным клапаном и т. д., этот модуль позволяет легко управлять этими устройствами.
6. Только импульсный генератор, другие аксессуары на фото не включены.

Характеристики:
1: Рабочее напряжение: 5 В-36 В постоянного тока;
2: источник сигнала триггера: триггер высокого уровня (DC 3,0 V-24V сигнал заземления и земли системы не улучшают способность системы анти-помех (также может быть коротко замыкается)
3: Выходная мощность: DCDC 5V--36V, непрерывный ток при нормальной температуре 15A, power400W! Максимальный ток достигается при дополнительных условиях охлаждения 30A.
4: Статический ток: 15 мА
5: Услуги жизни: неограниченный переключатель; Рабочая температура: от-40 до 85 ° C; Размер: 6,0*3,4*1,2 см
6: с изоляцией оптопары, улучшенная способность анти-помех, печатная плата промышленного класса, Установите параметры навсегда после отключения питания.
7: Тип изделия: импульсный генератор
8: Материал: Стекловолоконный лист + электронные компоненты

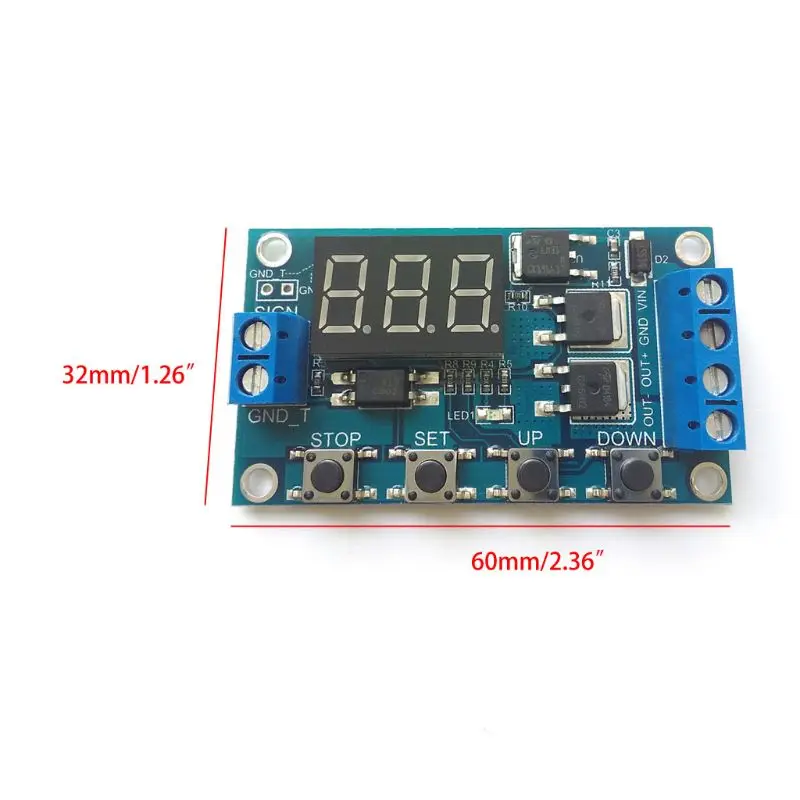

9: Размер: approx.60x32мм/2.36x1.2in
10: Количество: 1 шт.

Режим работы:
P1mode: после запуска сигнала, реле включено. OPTime, затем Отключено; OPTime, следующим образом
P1.1: сигнальный триггер
P1.2: триггер сигнала снова
P1.3: триггер сигнала снова сброс, реле отключено, остановка синхронизации;
P-2: подайте сигнал триггера, реле разъединяется после того, как время, реле включено. Опт, после завершения синхронизации, отсоедините реле;
P3.1: Дайте сигнал триггера, реле поворачивается onOPAfter, реле разъединяется cltime, затем циклическое действие выше, дать сигнал снова в цикле, реле отключено, время остановки; Количество циклов (LOP) может быть установлено;
P3.2: Нет необходимости триггера сигнала после включения питания, реле включается onOPTime, реле разъединяется cltime, циклическое действие выше; Количество циклов (LOP) может быть установлено;
P-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, timingOPAfter реле Отключено; Во время синхронизации, есть сигнал и время очищено;


Примечание:
Модуль isActive live output, напряжение на выходе (конец нагрузки) равно входному напряжению (DC 5V--36V).

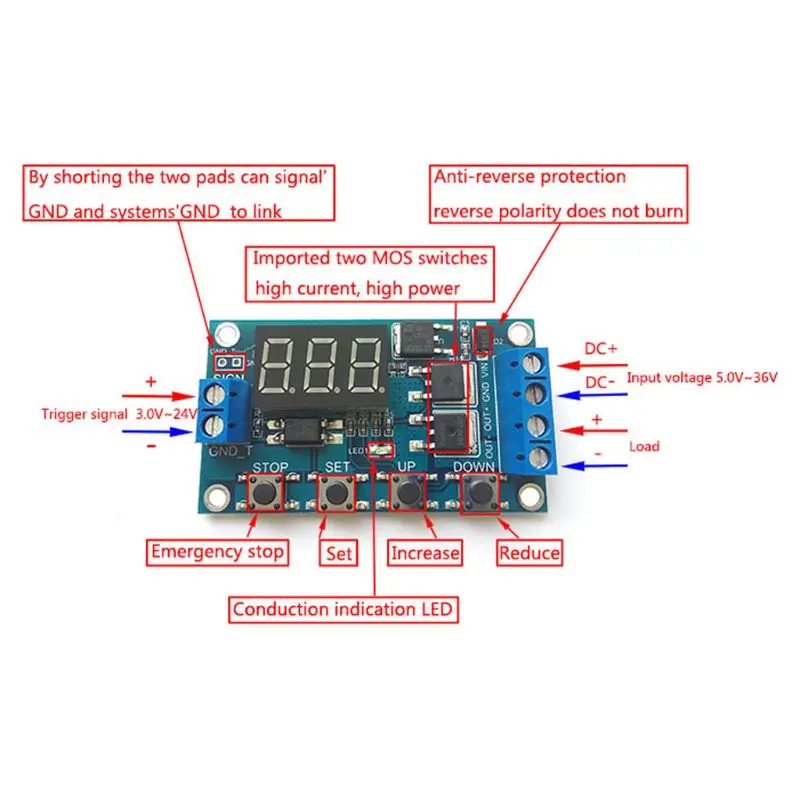

«DC +» и «Загрузка» + «сами полюсы внутри коротки, но «DC-» с нагрузкой-«Два полюса не могут быть сокращены во время использования, В противном случае нагрузка не будет контролироваться для включения и выключения, что эквивалентно нагрузке, которая всегда включена.
Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов.
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 x импульсный генератор

Диапазон времени
0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой
Как выбрать диапазон времени:
Выбор inMode interfaceAfter настройка значения параметра, passdogSTOPkey, выберите диапазон синхронизации;
XXX. Десятичная точка находится в одном месте, временной диапазон: 1 секунда ~ 999 секунд
XX. Хна Десятичная точка в десять, диапазон времени: 0,1 во-вторых ~ 99,9 секунды
X. Десятичная точка полностью освещена, а диапазон времени: 1 минута ~ 999 минут
Как вы хотите setOPYes3.2Second, затем переместите десятичную точку на десять, цифровая трубка display03.2
Описание параметра: OPOn time,CLDisconnect time,LOPCycles(1-999 раз, "---" представляет бесконечную петлю)
Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, inP1.1Set on timeOPYes5Seconds, пользователь хочет Переключить режим toP1.2Mode, затем enterp1.2при установке соответствующих параметров, OPWill также be5second;
В главном интерфейсе (display000)dogSETKey будет displayOP(CL,LOP) и соответствующее время XXX;
Если только в режиме (например, modeP1.1,P1.2,P1.3) время, то короткое нажатие клавиши будет только отображать соответствующее время;
Если есть в patternOP,CL,LOP (например, modeP3.1,P3.2), что короткий pressSETThe ключ будет displayedOPAnd соответствующее время, CLAnd соответствующее время, LOPAnd соответствующее количество раз;
После настройки режима нажмите на кнопку «коротко» на главном интерфейсе, чтобы легко просмотреть параметры, установленные в данном режиме, что очень удобно!

Как установить параметры
1. Сначала Определите режим работы реле;
2. В соответствии с режимом работы реле, основным интерфейсом (Когда модуль включен, он будет мигать текущий рабочий режим (defaultP1.1Mode), затем энтермейд интерфейс,) "PressSETkey2Release after seconds" Выбор энтермода interfaceBy короткий pressUP, нажмите кнопку, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4);
3. После выбора режима, который будет установлен (для exampleP3.2) dogSETkeySet соответствующие параметры, то параметры, которые будут установлены, будут мигать (время OPOn, время отключения CLDisconnect, LOPCycles("---" представляет собой бесконечную петлю), значения параметров с помощью сквозного, понижающего регулировки? ? Для поддержки длинных прессов (быстрое увеличение или уменьшение) и коротких прессов (увеличение или уменьшение) 1 шт.; После установки значений параметров, passdogstopkeyчтобы выбрать положение десятичной точки и выбрать диапазон синхронизации (соответствующий time0.1second ~ 999 minutes);dogSETKey, установите следующий параметр текущего режима, процесс такой же, как и выше;
4. После установки параметров выбранного режима, PressSETkey2secondAfter выпуск, в данный момент режим набора будет мигать, затем вернуться к основному интерфейсу, установка параметров успешно, очень просто!

Основной интерфейс: отображается, когда реле не работает 000 "(без десятичной точки), реле имеет десятичную точку в рабочем состоянии, очень ясно!
Интерфейс выбора режима: Нажмите SETKey enter, удерживайте нажатие после настройки выхода ключа и вернитесь к основному интерфейсу, что очень просто!
Функция остановки расширения:
Режим включения реле:
1. ВКЛ: опэстафета допускается проводить в течение времени;
2. Выключено: реле запрещено включать и всегда выключено;
В главном interfacedogSTOPKey для достижения переключения между, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле)

Режим сна:
1. Режим C-PSleep: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, и программа работает нормально;
2. Режим O-dNormal: цифровая трубка всегда включается на дисплее;
PressSTOPbutton2Release после двух secondsC-PwithO-dкогда статус переключается, текущий статус будет мигать, а затем вернуться к основному интерфейсу.
