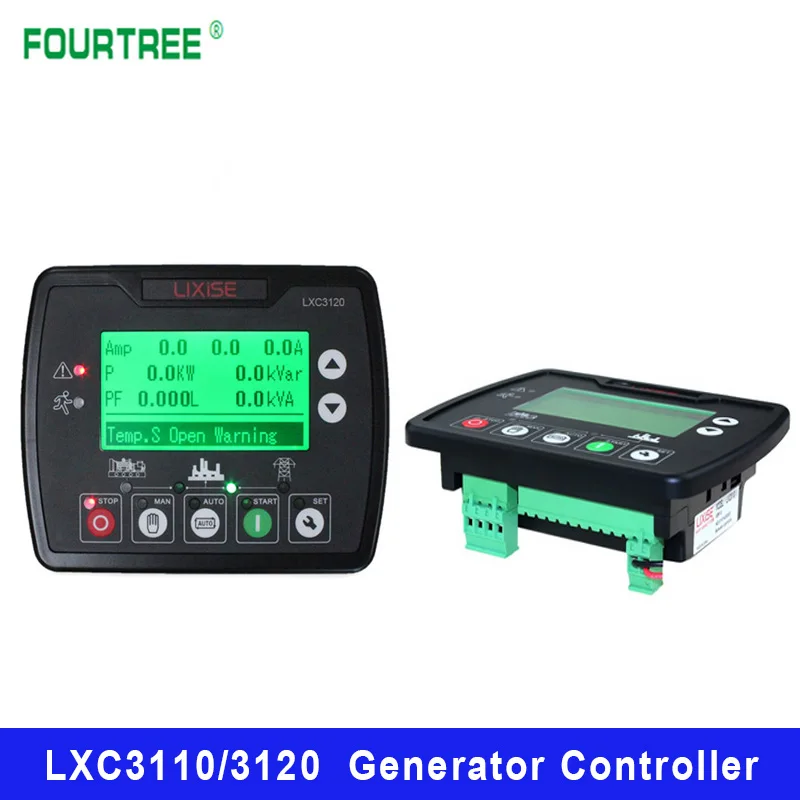

Модуль Управления Дизельным генератором LIXiSE LXC3110/3120 автоматический запуск

Модуль Управления Дизельным генератором LIXiSE LXC3110/3120 автоматический запуск

Введение

LXC31X0 серии автоматический контроллер использует 32-битный процессор ARM, Стабильная и надежная работа модуль реализован интеллигентая (ый) Генератор технология управления. Используются для автоматизации genset и системы контроля монитора одного блока для достижения автоматического запуска/остановки, измерения данных, защиты сигнализации. Подходит для ЖК-дисплея, дополнительного языкового интерфейса (китайский, английский, испанский и русский), И он надежный и простой в использовании. Достигается точность измерения, регулировка фиксированного значения, настройка времени и настройка значения и т. Д. Все параметры могут быть настроены с передней панели или через программируемый интерфейс USB через ПК. Его можно широко использовать во всех типах автоматической системы управления генератором с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью.

Производительность и характеристики

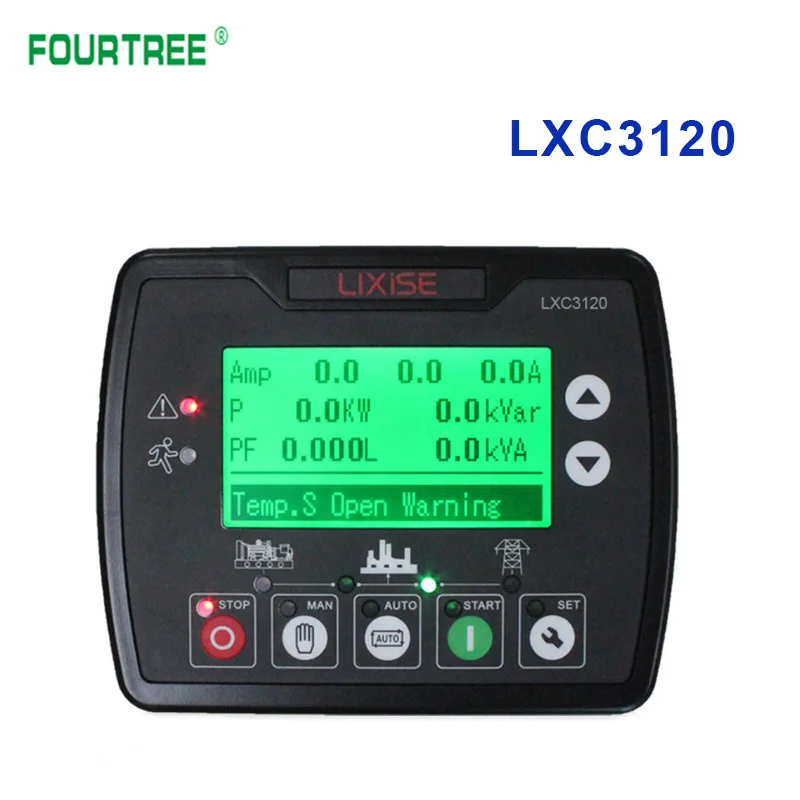

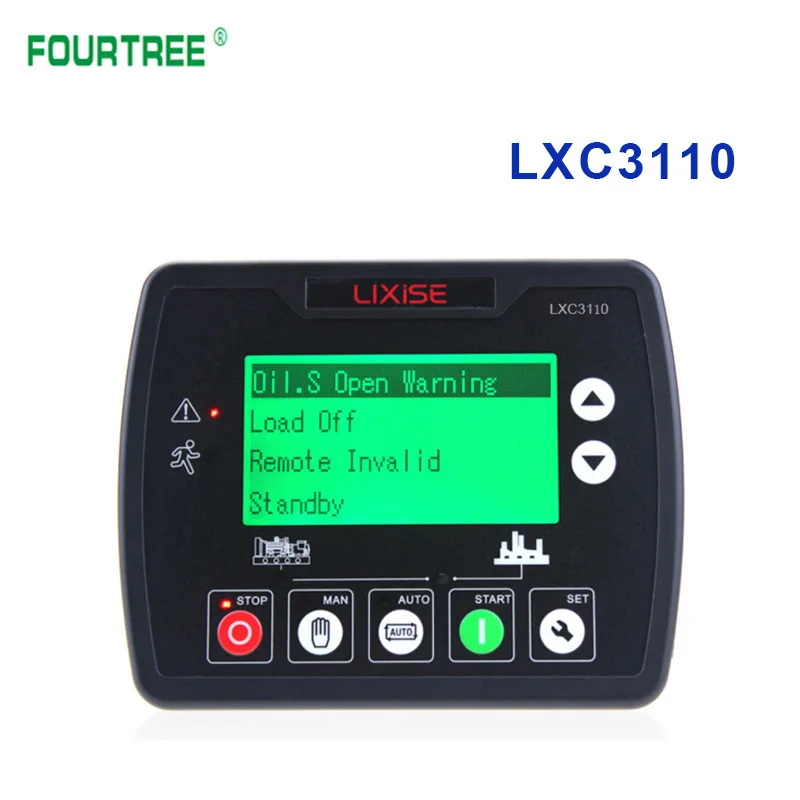

LXC3120:AMF (автоматическое отключение сети), обновления на основе LXC3110, кроме того, есть электрическая сеть

Контроль количества и электрическая сеть/Генератор функция автоматического управления передачей, особенно для автоматической системы, состоящей из генератора и сети

Основные характеристики:

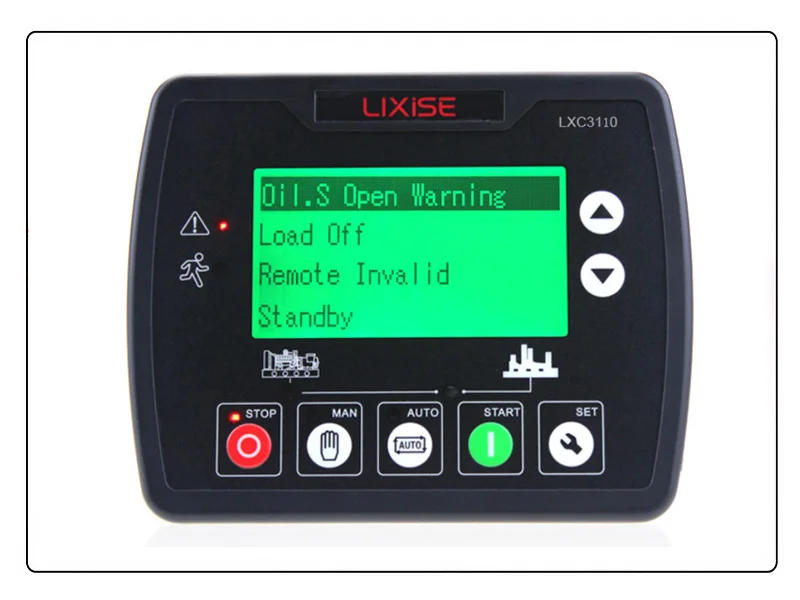

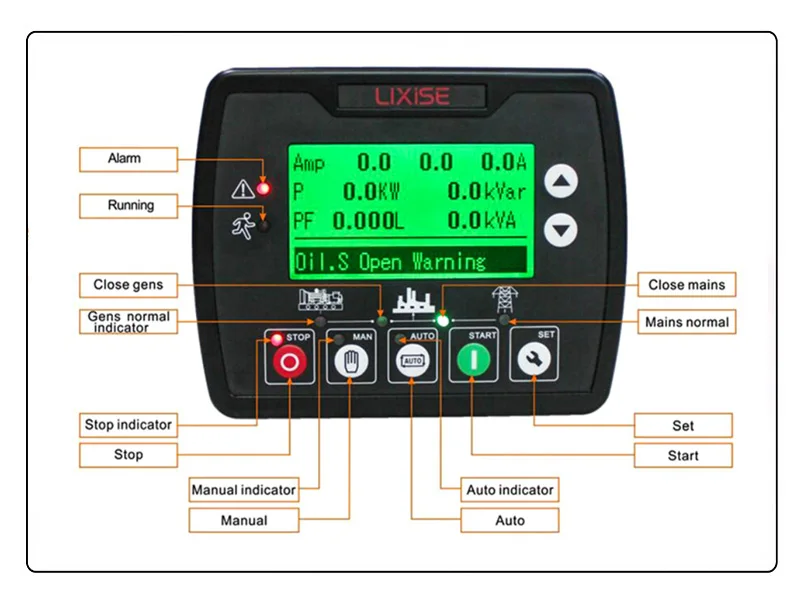

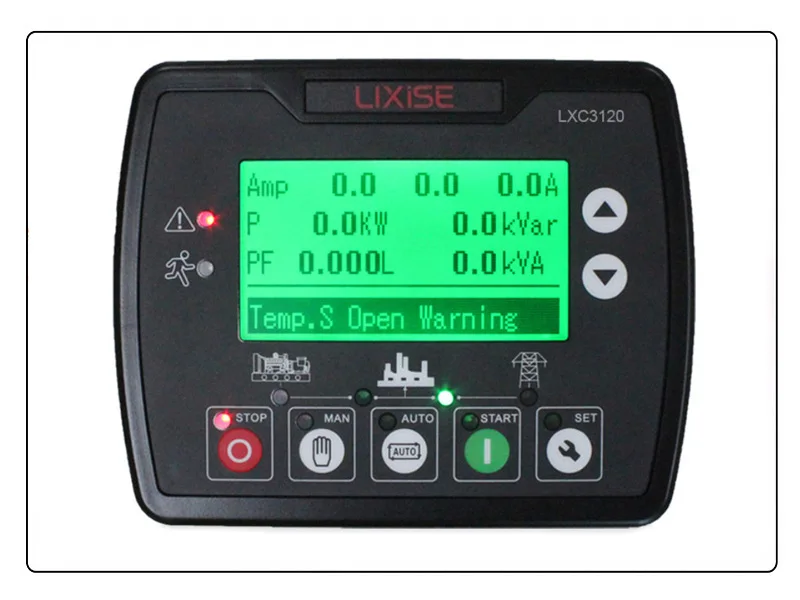

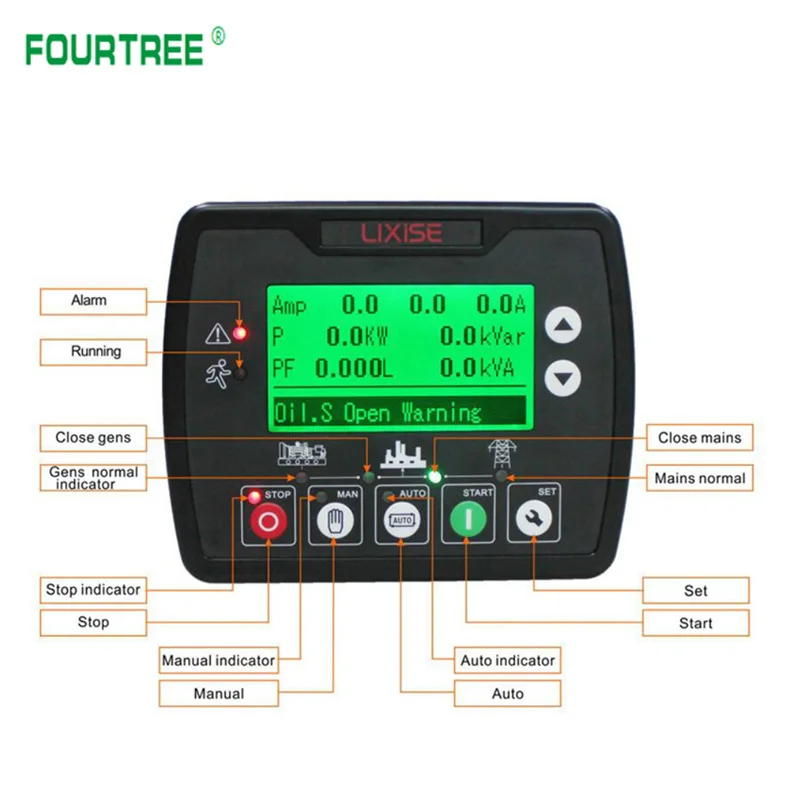

1,132x6 4 LCD с подсветкой, дополнительный языковой интерфейс (китайский, английский, испанский и русский), кнопочное управление;

2, адаптируется к 3 фазы 4 провода, однофазный 2 провода, 3 фазы 3 провода и 2 Фаза 3 покрытый вязальной проволокой (120/240V), 50/60Hz источника питания;

3. Контроллер может измерять и отображать 3-фазное напряжение, 3-фазный ток, частоту и мощность.

4, для сети: Перенапряжение/понижение напряжения, отсутствие фазы; Для генератора: Перенапряжение/под напряжением, над/под частотой, над током;

5. Точность измерения и отображения параметров двигателя: температура охлаждающей жидкости, давление масла, количество топлива, напряжение зарядного устройства и в зависимости от настройки для эффективной защиты двигателя, во избежание случайного повреждения двигателя;

6. Защита управления: Автоматический запуск/остановка, включение/выключение (контроль ATS) и отображение неисправностей;

7, с ETS, контролем холостого хода, предтемпературным контролем, контролем ускорения и замедления, все реле;

8. Настройка параметров: позволяет пользователю изменять параметры и хранить их во внутреннем EEPROM, который не может быть потерян даже при отключении питания. Все параметры можно отрегулировать с передней панели или ПК через USB;

9. Типы датчиков температуры и давления могут быть непосредственно использованы и определяются пользователем;

10. Могут быть выбраны условия кривошипа. (магнитный пикап, давление масла, генератор);

11, диапазон электропитания (8 ~ 35) В постоянного тока, подходит для различного пускового напряжения;

12, модульная конструкция, огнестойкий корпус ABS, вставные клеммы, встроенное крепление, компактная конструкция, простая установка.

Товары

Содержимое

Рабочее напряжение

DC8. От 0 В до 35. 0 В, непрерывный источник питания.

Общее потребление

<3 Вт (режим ожидания: ≤ 2 Вт)

Входное напряжение переменного тока:

3 фазы 4 провода

15 В переменного тока-360 В переменного тока (ph-N)

2 фазы 3 провода

15 В переменного тока-360 В переменного тока (ph-N)

Однофазный 2 провод

15 В переменного тока-360 В переменного тока (ph-N)

3 фазы 3 провода

30 В переменного тока-620 В переменного тока (ph-ph)

Частота Генератора

50 Гц/60 Гц

Напряжение датчика скорости

1,0 В переменного тока до 24 вольт постоянного тока (эффективное значение)

Частота датчика скорости

10000 Гц (макс.)

Пусковое реле на выходе

5A DC28V источник питания

Программируемый релейный выход 1

5A DC28V источник питания

Программируемый релейный выход 2

5A DC28V источник питания

Программируемый релейный выход 3

5A DC28V источник питания

Программируемый релейный выход 4

5А AC250V напряжение-свободный выход

Программируемый релейный выход 5

5А AC250V напряжение-свободный выход

Габаритные размеры

143 мм x 115 мм x 41 мм

Вырез на панель

110 мм x 90 мм

CT вторичный ток

5А (номинальная)

Рабочее состояние

Температура: (-25 ~ 70)°C; Влажность: (20 ~ 93)% RH

Состояние хранения

Температура: (-25 ~ 70)°C

IP55: когда водонепроницаемый резиновое уплотнение устанавливается между контроллером и панелью fascia.

Уровень защиты

IP42: когда водонепроницаемый резиновое уплотнение не устанавливается между контроллером и панелью fascia.

Объект: вход/выход/мощность

Интенсивность изоляции

Стандарт цитаты: IEC688-1992

Способ тестирования: AC1.5kV/1 мин ток утечки: 3mA
