Система плазменной пламенной резки с ЧПУ F2100B + комплект HP105 контроллер высоты

Система плазменной пламенной резки с ЧПУ F2100B + комплект HP105 контроллер высоты

Плазменный контроллер + THC + подъемный комплект или комплект T3

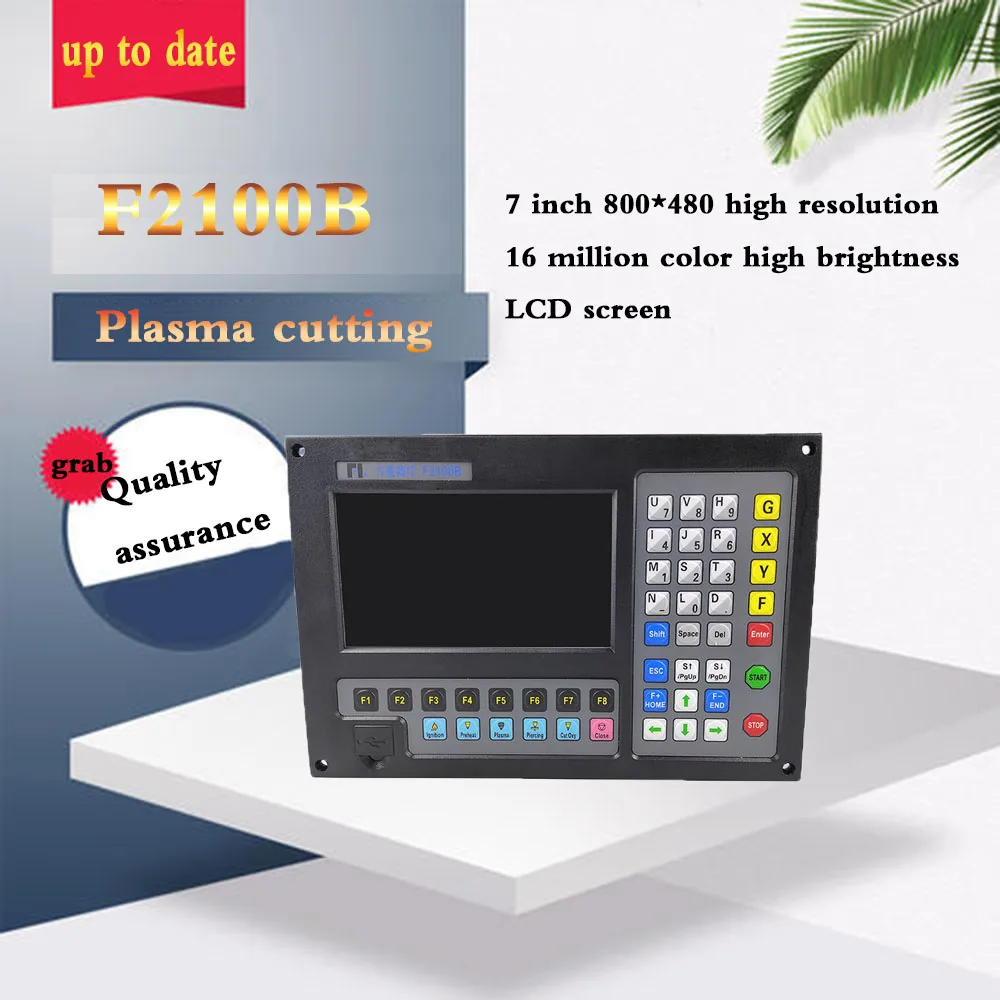

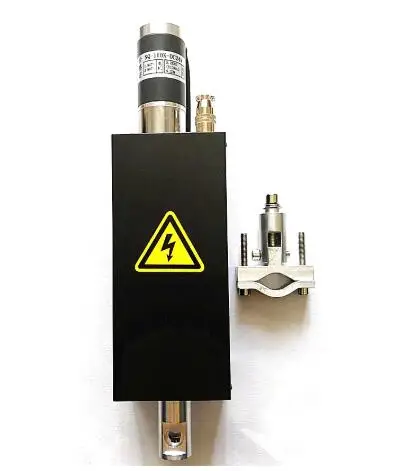

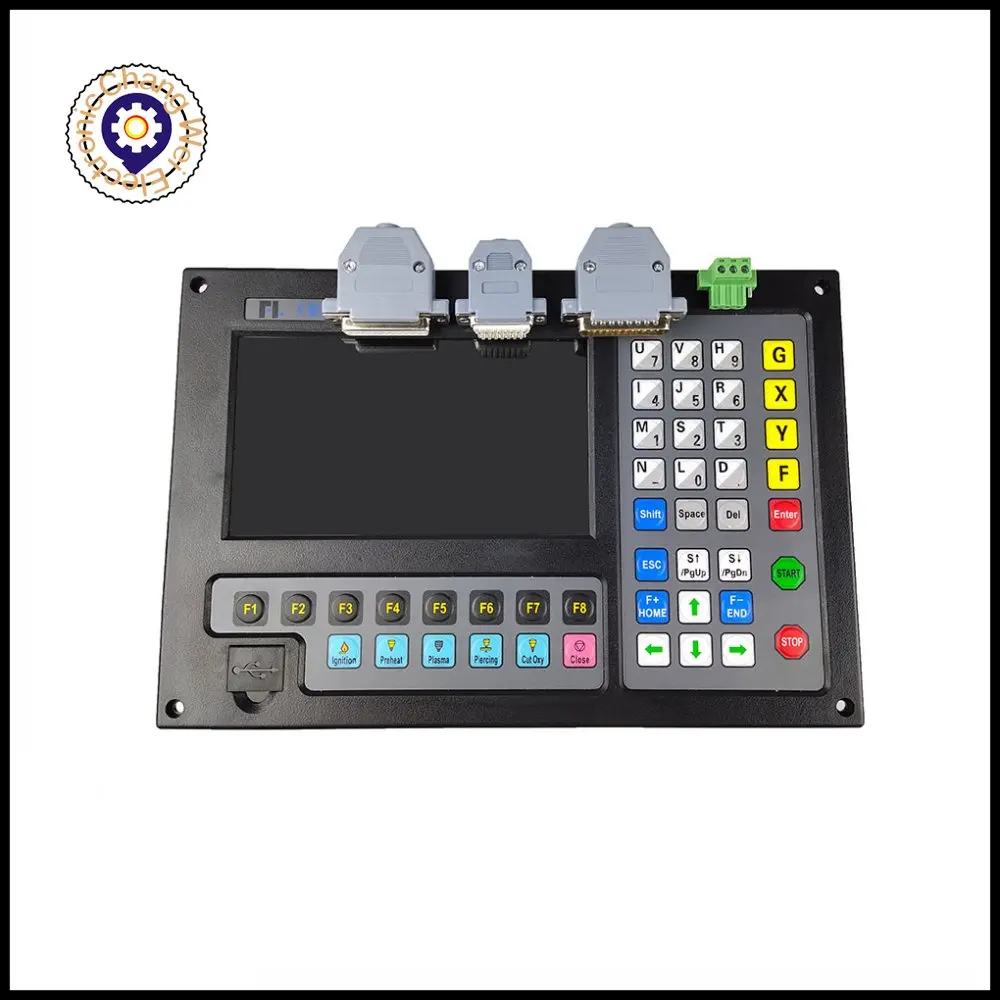

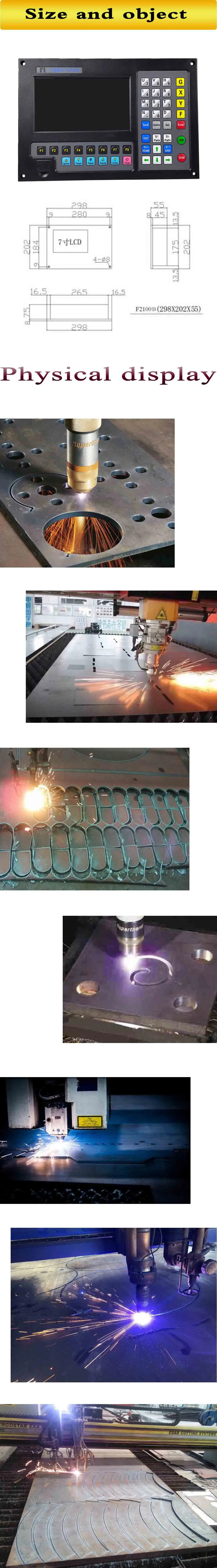

1 шт F2100B 2-осевой плазменной резки контроллер 1 шт. HP105 резки фонарь Высота контроллер 1 шт. JYKB-100 24VDC Лифт веревка

Функция модуля:

1. Поддержка 2 осевой резки труб с режимом патрона

2. Поддержка 2 осевой машины для резки труб с режимом фрикционного диска

3. Поддерживающая машина для резки труб и пластин все-в-одном (режим Чака)

4. Поддерживающая машина для резки труб и пластин (режим фрикционного диска)

5. Функция трубки/пластины авто переключатель

6. Обработка части трубы с произвольным диаметром трубки.

7. Трубчатая часть telos функция отключения, может произвольно установить Наклонный угол резания

8. Трубка с равным радиусом процесса (v-образное седло)

9. Трубчатая часть telos долбежная функция, может произвольно установить размер и угол долбежа

10. Режущий локоть, может установить номер шага, угол изгиба

11. Резка седла, может произвольно устанавливать Наклонный угол

12. Эксцентричная резка седла

13. Основная труба для резки, может быть сопряжена с ездовой или вставной веткой

14. Произвольная форма резьбы, может проектировать отверстие профиля CAD

15. Многократная резка труб

16.Kerf компенсаторная функция

17. Полностью автоматическая функция гнездования

Технические индикаторы:

1) количество осей управления:

2) 2-осевая связь (настраиваемая трехосевая или четырехосевая) 2) точность управления: ± 0,001 мм

3) Диапазон координат: ± 99999,99 мм

4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 метров/мин

5) максимальное количество линий программы: 80000 линий

6) Максимальная Одиночная программа: 4 м

7) Разрешение класса времени: 10 мс

8) Рабочая мощность системы: постоянный ток + 24 в постоянный ток, мощность больше 80 Вт.

9) рабочая среда системы: температура-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации

10) увеличение напряжения электродвигателя Максимальная мощность двигателя: 45 Вт (Примечание: только с Т-системой). Если вам нужно больше работы

Скорость, дополнительно до 200 Вт.

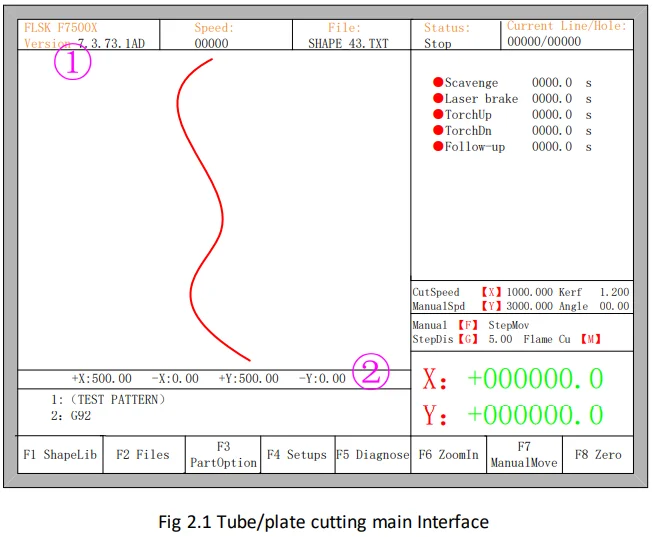

Основной интерфейс:

После использования трубки/пластины режущего модуля, основной интерфейс контроллера отличается от
Обычная версия. Основные элементы:

① Конец модели контроллера добавляет «X», например: «F7500X».

② Добавьте дисплей Диаметра Резки, например: «D: 160,00». Он интерпретирует диаметр 160 мм.

Но в интерфейсе режущей пластины, за исключением разницы в модели контроллера, другие элементы аналогичны общей модели. Показано на рисунке 2,2:

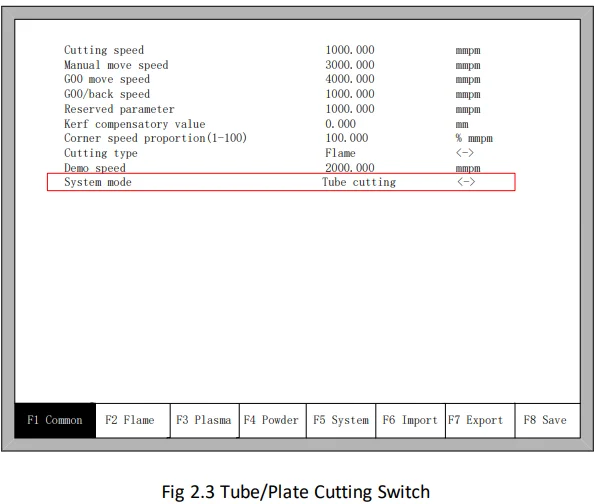

Переключатель резки труб/пластин:

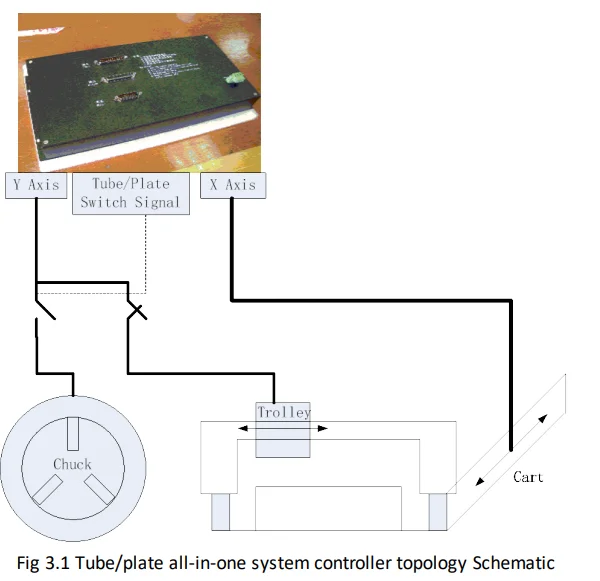

Глава 3 трубка/пластина все-в-одном системный контроллер Топологическая схема

Как показано на приведенной выше диаграмме, сигнал оси X используется для управления двигателем тележки; Сигнал оси Y используется для управления мотором Чака или тележки.

В то же время всегда включается только один из патронов и мотора тележки (с помощью сигнала переключателя трубки/пластины выходами системы).

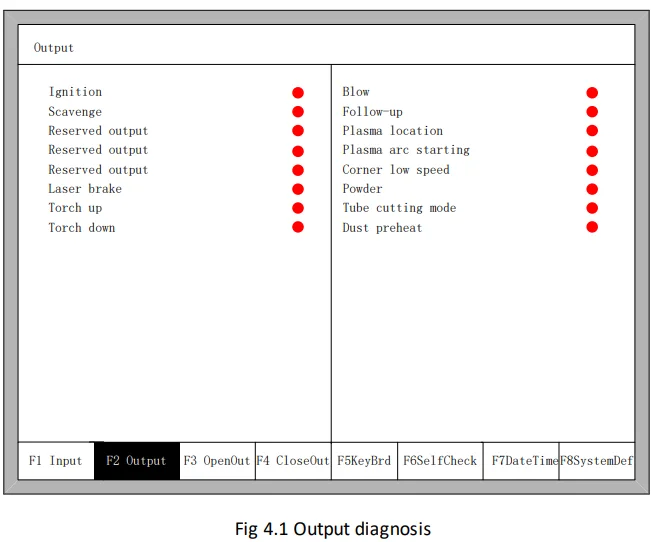

[Режим резки трубки] этот порт постоянно открывается в режиме резки трубки, закрывается в режиме резки пластины. С помощью этого сигнала вы можете переключаться между тележкой и Чаком.
