Защитная плата 18650 Bms для зарядного устройства литий-ионных батарей 10/15/20/25/30/40/60/100A

Защитная плата 18650 Bms для зарядного устройства литий-ионных батарей 10/15/20/25/30/40/60/100A

BMS 3S/4S 12V/24V с балансировкой 3S/4S 10/20/25/30/40/60A Bms балансировки эквалайзер, обеспечивающий литий-ионный Батарея Зарядное устройство резервная плата

Feture:

Область применения: подходит для трехкомпонентная литиевая батарея с номинальным напряжением 3,7 V и полный напряжение 4,2 вольт постоянного тока (в том числе 18650, 26650, полимерный аккумулятор, без ограничения по размеру)

Напряжение при зарядке: 12,6 V-13,6 V непрерывный

Ток разряда (верхний предел): 30A, если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки.

Ток непрерывной зарядки (верхний предел): 20А

Улучшенная версия: подходит для электрических дрелей с пусковым током 60 А или менее, мощностью ниже 130 Вт или резистивными нагрузками ниже 378 Вт

Сбалансированная версия: подходит для электрических дрелей с пусковым током ниже 60А, мощностью ниже 130 Вт или резистивной нагрузкой ниже 378 с сбалансированной функцией зарядки.

Примечание 1: для успешного запуска сверла требуется три аккумулятора 10C-20C или шесть аккумуляторов 5C-10C (Рекомендуемая Модель аккумулятора: VTC4 VTC4A VTC5A VTC6)

Примечание 2: строго следуйте проводке схемы 0 В, 4,2 в, 8,4 в, 12,6 в, не прикасайтесь к каким-либо компонентам на плате при пайке провода, не умышленно короткого замыкания

Примечание 3: при пайке аккумулятор в первый раз можно также использовать для зарядки, до тех пор, пока один аккумулятор превышает 4,2 V, резистор 430 нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор 430 сильно нагревается (тепло недостаточно для прикосновения, пожалуйста, проверьте, подключена ли не та линия)

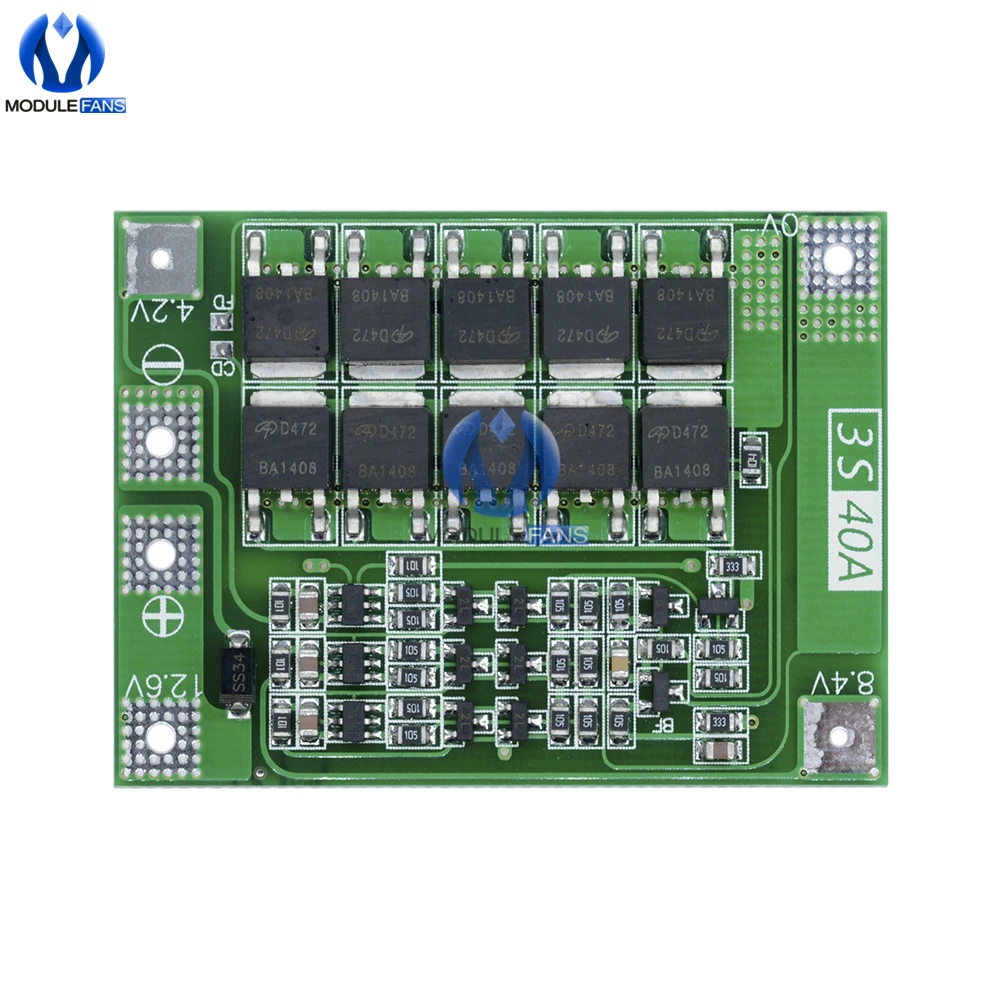

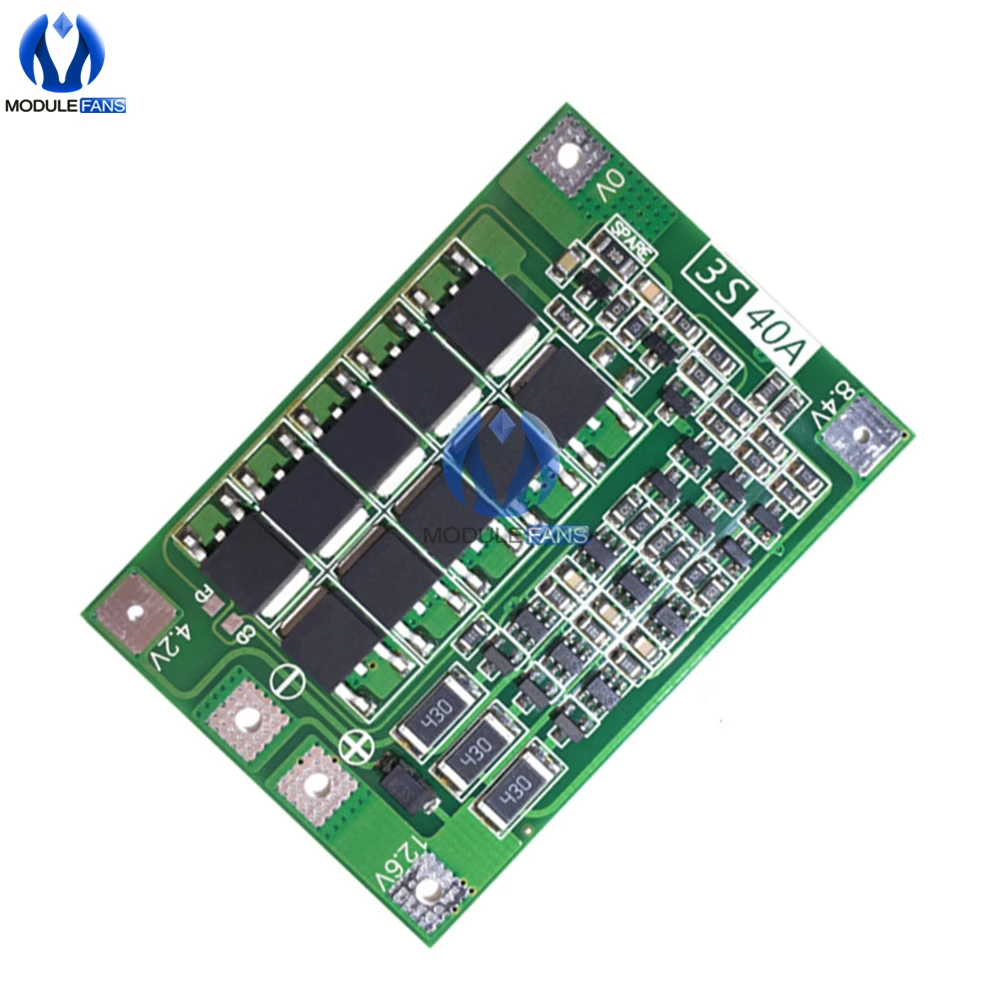

3S 12,6 V 40A плата защиты литиевой батареи (поставляется с функцией восстановления-автоматическое восстановление)

Область применения: Номинальное напряжение 3,7 V литиевая батарея (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея)

Размер изделия: 41*55*3,4 мм (улучшенная версия), 41*60*3,4 мм (сбалансированная версия)

Вес изделия: 8,8 г (расширенная версия), 9,8 г (Сбалансированный версия)

Напряжение при зарядке: 12,6 V-13,6 V

Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)

Ток непрерывного заряда (верхний предел): 20А

Улучшенная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 130 Вт. (Без сбалансированной функции)

Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт. (С функцией сбалансированной зарядки)

Примечание 1: для успешного запуска сверла требуются три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (обычная батарея 18650 не может начать сверло!).

Примечание 2: Когда вы проводите 0V, 4,2 V, 8,4 V, 12,6 V, пожалуйста, сделайте это строго в соответствии с схемой проводки. Не умышленно сделать это короткое замыкание.

Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод.

Примечание 4: Не используйте смесь хорошего аккумулятора и плохого аккумулятора, пожалуйста, убедитесь, что каждая батарея одинаковая по емкости и внутренней устойчивости.

Для некоторых из плохой базы электронных клиентов, чтобы объяснить: Сбалансированная зарядка является только вспомогательными функциями, старайтесь не класть хороший аккумулятор и плохой аккумулятор, смешанный вместе! 3 комплекта емкости аккумулятора/сопротивления ближе к лучшему! (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи).

Описание:

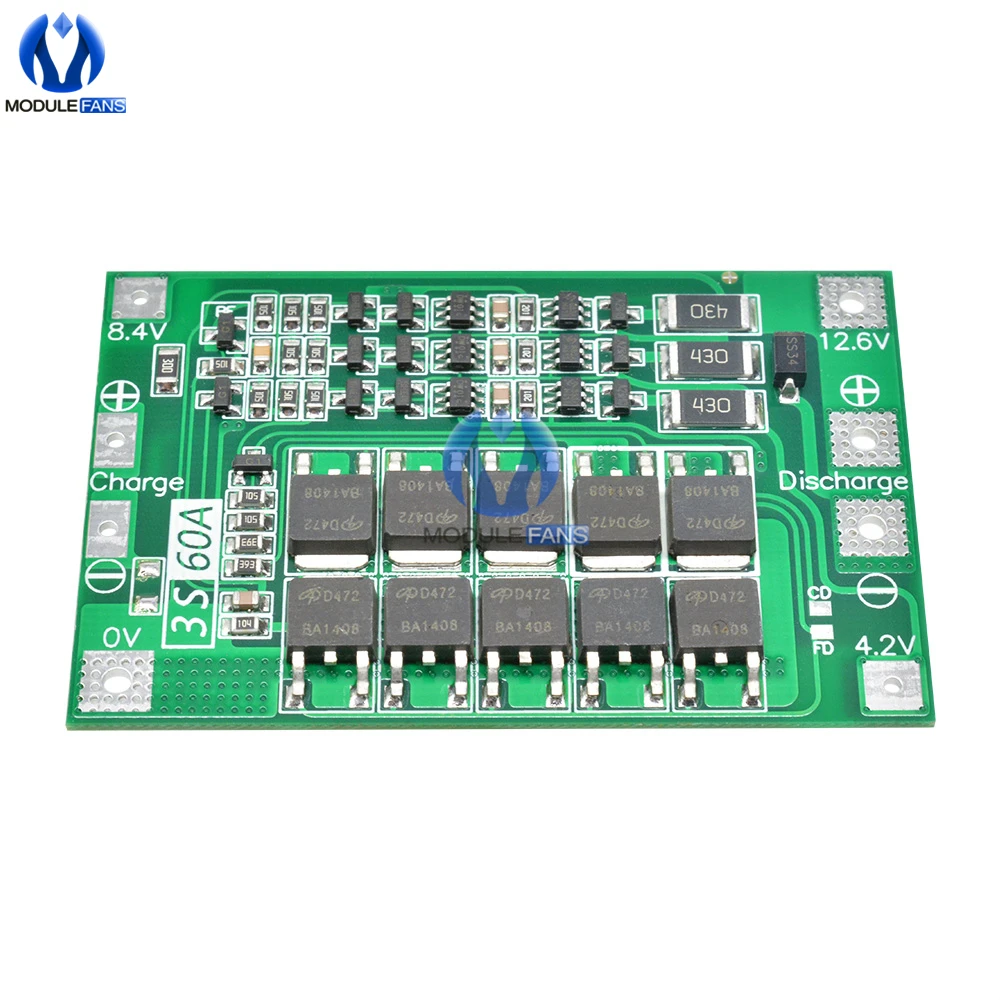

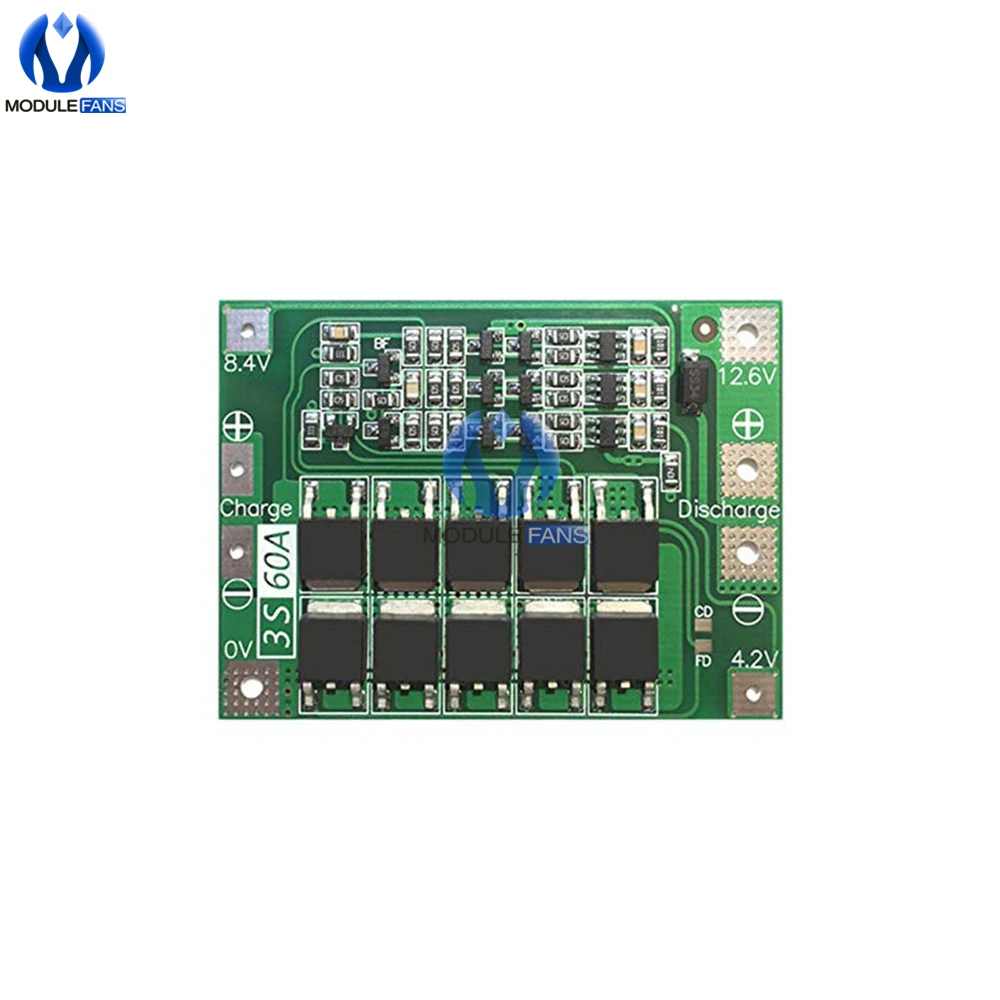

3S 12,6 V 60A плата защиты литиевой батареи

Область применения: подходит для литиевая батарея с 3,7 Номинальное напряжение и 4,2 V ограниченное напряжение заряда. (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея)

Размер: 41*55*3,4 мм (улучшенная версия),41*62*3,4 (сбалансированная версия).

Вес: 8,8g (расширенная версия), 9,8 г (сбалансированный версия).

Напряжение при зарядке: 12,6 V-13,6 V

Непрерывный ток разряда (верхний предел): 60A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)

Ток непрерывного заряда (верхний предел): 15а

Улучшенная версия: подходит для электрической дрели с пусковым током ниже 120а и мощностью ниже 260 Вт. (Без сбалансированной функции зарядки)

Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 120а и мощностью ниже 260 Вт. (С функцией сбалансированной зарядки)

Примечание 1: для успешного запуска сверла требуются три аккумулятора 10C-20C или шесть аккумуляторов 5C-10C (рекомендуемый аккумулятор: SONY vtcc4, VTC4A,VTC5A,VTC6). Обычная батарея 18650 не может начать дрель! Требует 0V и 12,6 V медный провод, который не менее 4sqmm (вы не сможете использовать никель!).

Примечание 2: Когда вы проводите 0V, 4,2 V, 8,4 V, 12,6 V, plese делает это строго в соответствии с схемой проводки. Не делайте умышленное короткое замыкание.

Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод.

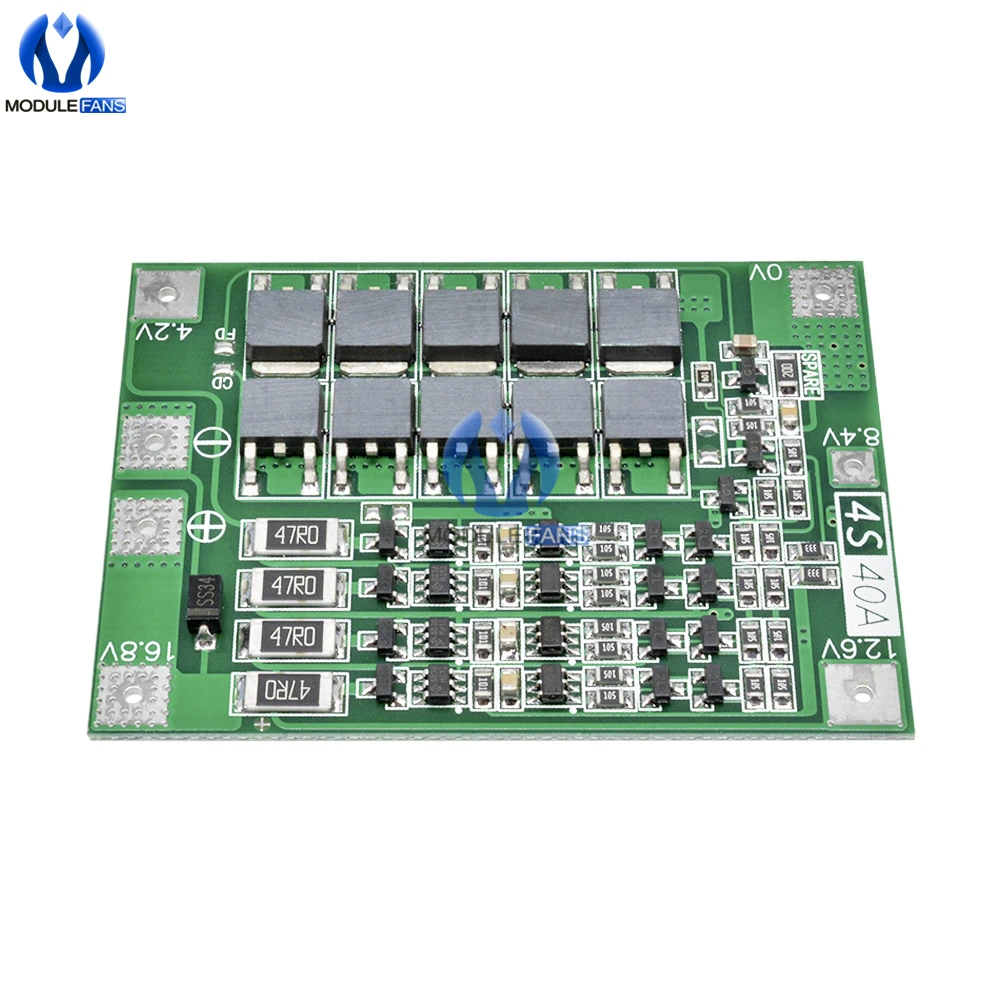

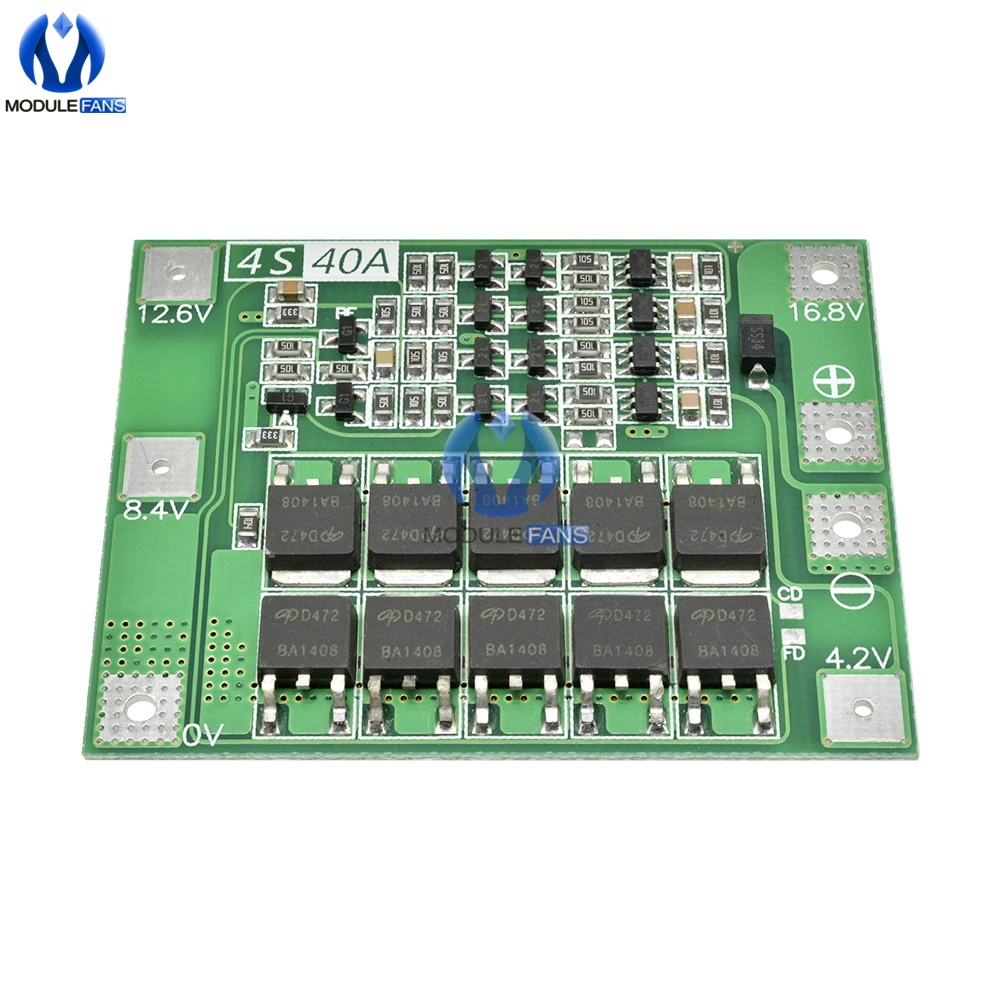

4S 16,8 V 40A плата защиты литиевой батареи (поставляется с функцией восстановления-автоматическое восстановление)

Область применения: Номинальное напряжение 3,7 V литиевая батарея (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея)

Напряжение зарядки: 16,8-18,1 в

Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)

Ток непрерывного заряда (верхний предел): 20А

Улучшенная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 180 Вт. (Без сбалансированной функции)

Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 230 Вт. (С функцией сбалансированной зарядки)

Примечание 1: для успешного запуска сверла требуются три аккумулятора 15C-20C или Восемь аккумуляторов 10C-15C (обычная батарея 18650 не может начать сверло!).

Примечание 2: Когда вы проводите 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, plese делает это строго в соответствии с схемой проводки. Не делайте умышленное короткое замыкание.

Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод.

Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи.
