Последнее поступление TDA1540 плата драйвера поддерживает Вход 256FS 384Fs I2S

Версия 1: цена не включает SAA7030 (по умолчанию NOS)

Версия 2: с SAA7030 (по умолчанию ОС)

В последней версии используется посылка CS8412CS-SOP. Функции такие же, как в старой версии

Веб-страница данных (скопируйте в браузер и откройте): http://www.cdream5.com/htm/1540_DR.htm

Эта плата отделена от 1541 1540DAC, ранее разработанного веб-мастером. Вы можете использовать эту плату для прямого привода TDA1540DAC. Эта плата может быть использована для изменения некоторых старых CD-плееров; Некоторые старые CD-проигрыватели, такие как CDM2 CDM4 и т. Д., лысая голова стареет, но внутренний DAC является нормальным, вы можете использовать эту плату для управления встроенным 1540, так что функция CD может использовать остаточную температуру.

Плата имеет высокоточную схему PLL и поддерживает чип цифрового вывода с выходом 256fs. Большинство цифровых приемных чипов и сигналов I2S могут поддерживать

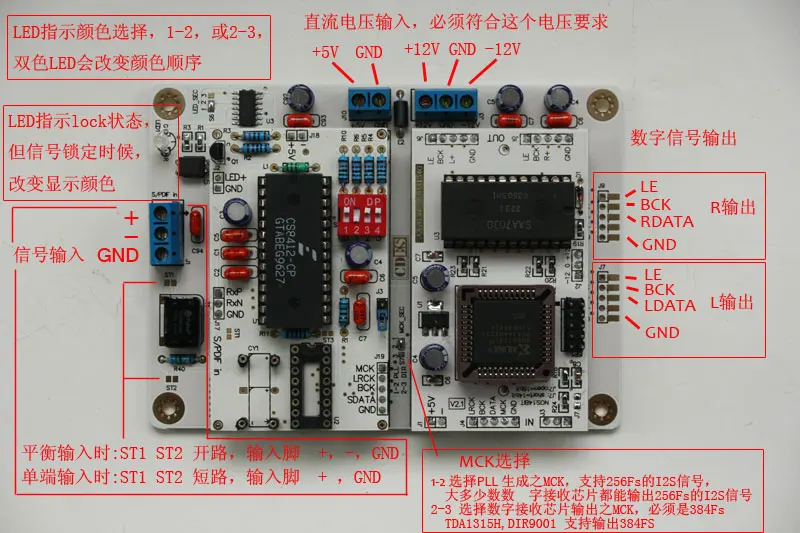

Как использовать: (нажмите, чтобы увеличить)

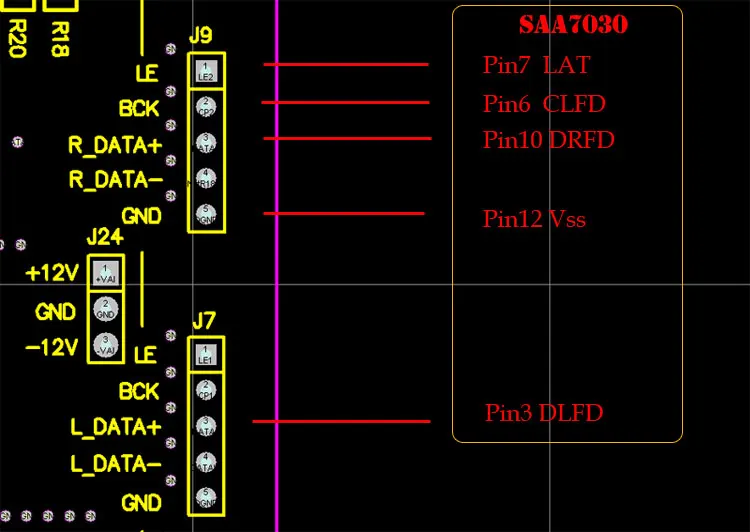

Метод 1. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам SAA7030

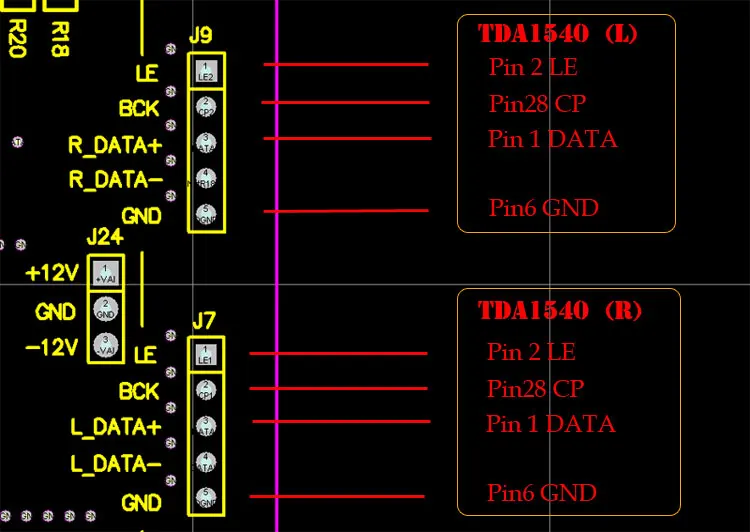

Метод 2. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам чипа 1540

Метод 1. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам SAA7030

Метод 2. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам чипа 1540

Метод 3: Удалите SAA7030 на этой плате, эта плата подключена только к источнику питания + 5 В, эта плата установлена в режим OS (16 бит) (J7, J8, J10, J11, j12 отключен), держите SAA7030 на оригинальной плате, отрежьте оригинальные входные сигнальные провода SAA7030 17, 18, 19, 20, 21 и другие провода подключения чипа, подключите 17, 18, 19, 20, 21 SAA7030 на модульной плате к 12, 17, 18 SAA7030 на модифицированной плате, 19,20,21; Эта модификация может поддерживать только до 48K
