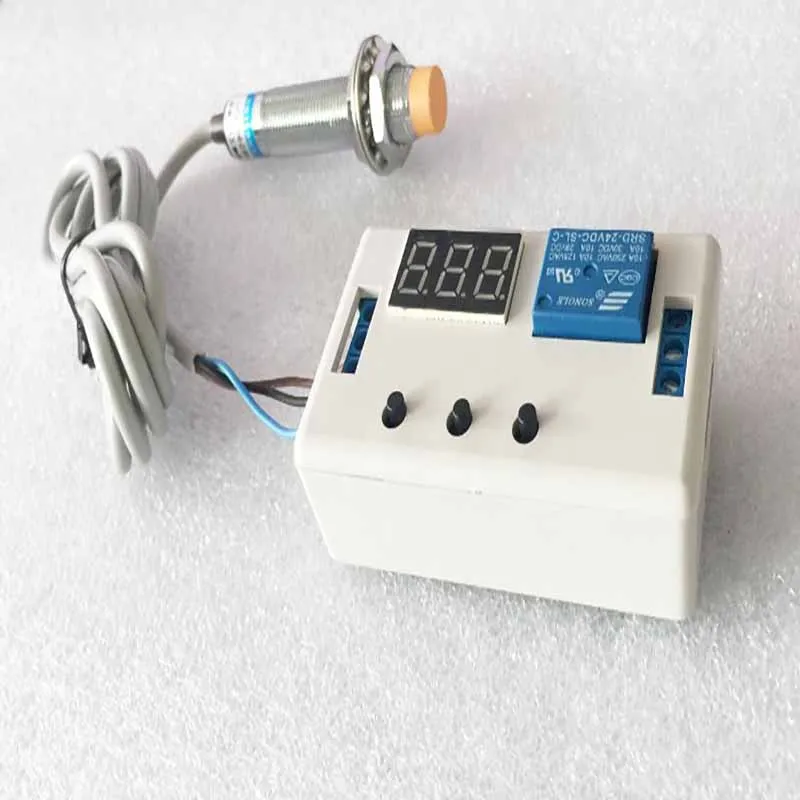

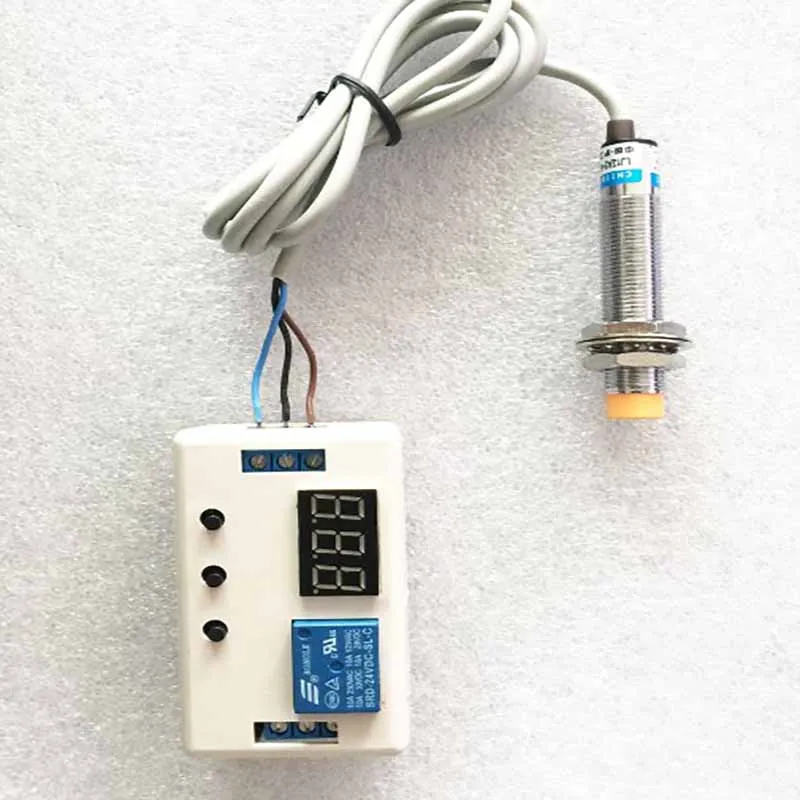

[Название продукта]: переключатель приближения

【Спецификация модели: L12A3-4-Z/BX

Свойства зонда:

[Объект обнаружения] Магнитный металл (расстояние обнаружения уменьшается при немагнитном металле) [Размеры]: диаметр цилиндра 12 мм (мм)

[Метод обнаружения]: Индуктивный

[Расстояние обнаружения]: 4 мм (мм)

[Форма выхода]: NPN трехпроводный нормально открытый

Диапазон времени задержки: минимум 0,1, во-вторых, максимальная 999 минут регулируется.

Параметры продукта:

1: Выходная мощность: может управлять оборудованием в пределах постоянного тока 30v5A или переменного тока 220v5A

2: тихий ток: 20 мА Рабочий ток: 50 мА

3: Срок службы: "100000 раз; Рабочая температура: -40 ~ 85'C;

4: Размер: 64,2 мм * 34,8 мм * 18,5 мм

5: Выходная оптопара изоляции, улучшенная способность анти-помех, энергопотребление, промышленная печатная плата, установленные параметры всегда запоминаются после отключения питания.

Особое внимание: релейный выход является пассивным контактом, незаряженным выходом и контролирует функцию ВКЛ-ВЫКЛ линии.

Введение функции продукта: если у вас есть особые потребности, мы также можем настроить в соответствии с вашими требованиями. Мы прямые продажи с фабрики и можем быть настроены и разработаны. Добро пожаловать, чтобы узнать.

P-1: сигнал запускает реле для включения. Когда время поднимается, реле выключено. В период задержки

A: триггер снова недействителен B: триггер снова для повторной синхронизации C: триггер реле снова для сброса и окончания времени

P-2: триггер сигнала время запуска времени T1, когда время вверх, реле pull-in time T2 отключено (сброс)

A: триггер снова недействителен B: триггер снова для повторной синхронизации C: Запуск задержки без запуска питания

P-3: использование рециркуляции: Включение T1, выключение T2, бесконечная петля. T1 и T2, время регулируется

Если определенный параметр установлен на 0 ВКЛ или ВЫКЛ, он может осуществить задержку включения питания и отключение питания не цикл.

Ответ: реле включается сразу же после включения питания. B: реле выключено, а затем включено после включения питания.

P-4: есть сигнал, реле закрыто и закрыто, сигнал исчезает, и время начинается. Когда время включено, реле отключено. Во время задержки подайте сигнал снова, задержка отменена, реле поддерживается, сигнал исчезает, и время перезапускается.

Инструкции по установке кнопок:

K1: клавиша выбора функции: Нажмите кнопку K1 в течение 2 секунд, P-* появится, короткое нажатие K1 для выбора режима, нажмите K2 для ввода режима

K2: клавиша переключения: Нажмите, чтобы настроить положение цифровой проблесковой трубки, в зависимости от того, какая цифровая трубка мигает, K3 отрегулирует значение мигающей цифровой трубки. Пока K2 не нажат, цифровая трубка больше не мигает, время установки завершено, время настройки автоматически сохраняется, и память выключена

K3: когда трубка nixie мигает: K3 настраивает номер для изменения, от 0 до 9 изменение в последовательности.

Когда цифровой дисплей трубки является нормальным: K3 регулирует положение десятичной точки, Десятичная точка в том месте означает 0-999 минут; tens место означает 0-99,9 секунд; без запятой означает 0-999 секунд

Примечание 1: после выбора режима работы, короткое нажатие K1, чтобы войти в функцию A, B, C, цифровая трубка не будет отображать A или B или C, вам нужно короткое нажатие K1 для запуска теста, чтобы узнать. По умолчанию является

Примечание 2: функции P-2 и P-3 имеют 2 группы времени для корректировки. Нажмите K2 шесть раз в качестве цикла, настройте один раз в течение первых трех раз и отрегулируйте еще раз в течение последних трех раз. (Синий светильник включен, чтобы указать время включения реле, и синий светильник выключен, чтобы указать время выключения реле.)
