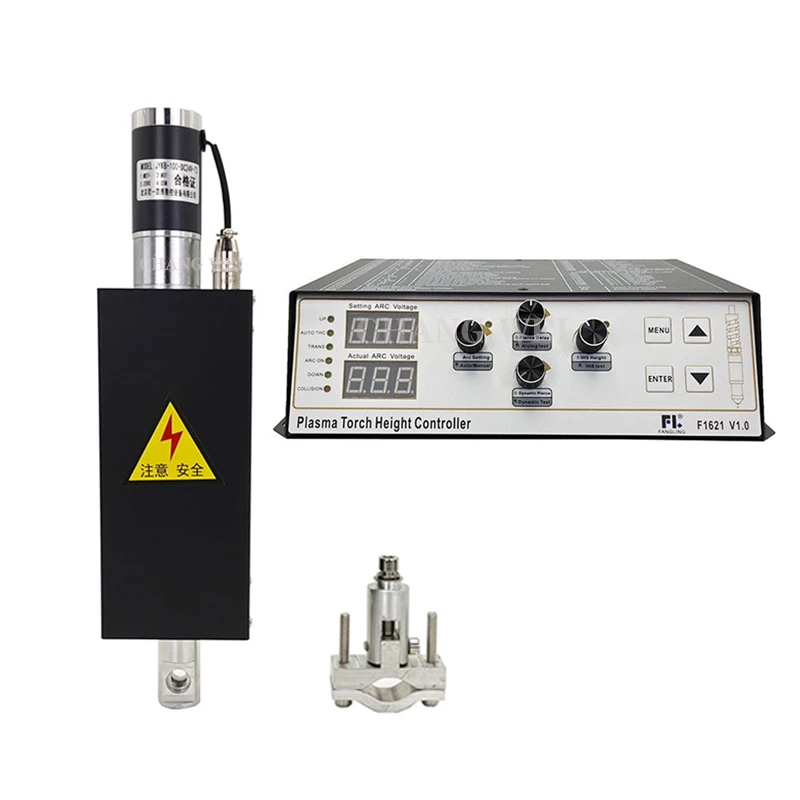

2-осевой факел плазменной резки регулятор высоты + комплект подъема f2100b f1621 для с

2-осевой факел плазменной резки регулятор высоты + комплект подъема f2100b f1621 для с

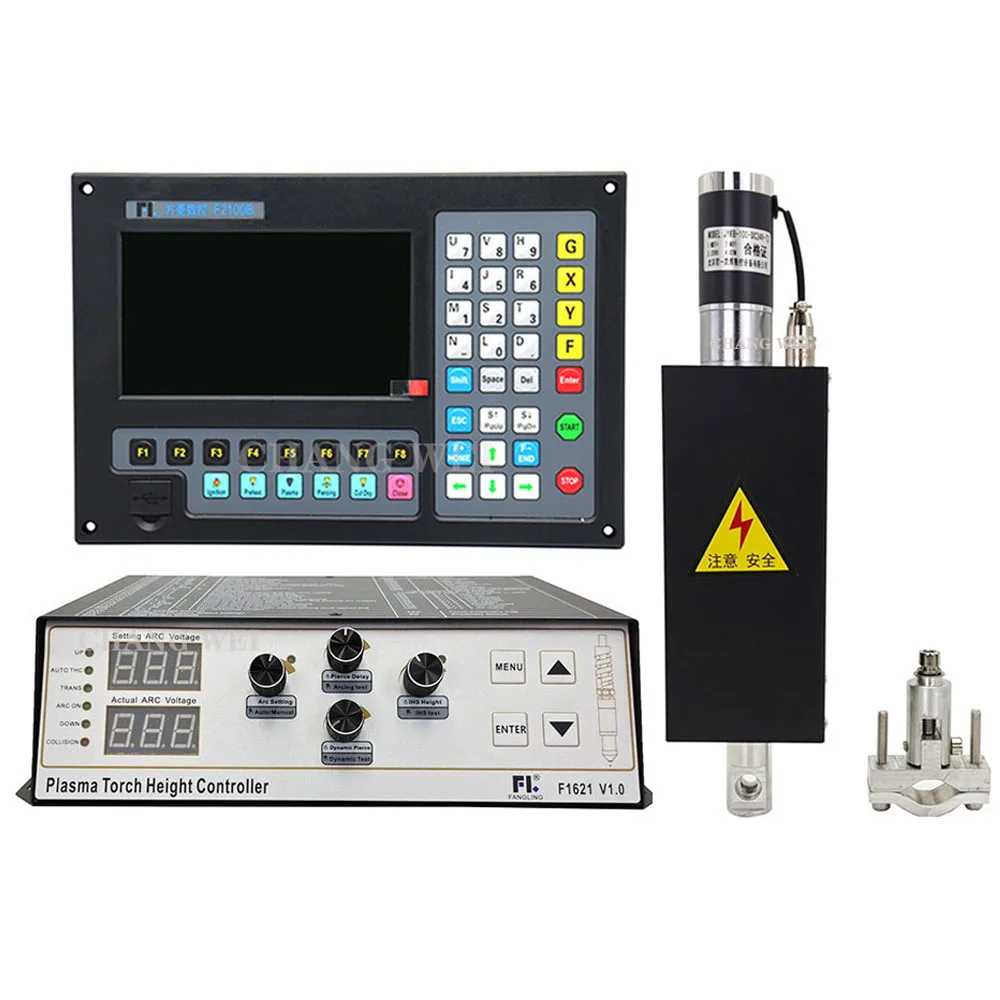

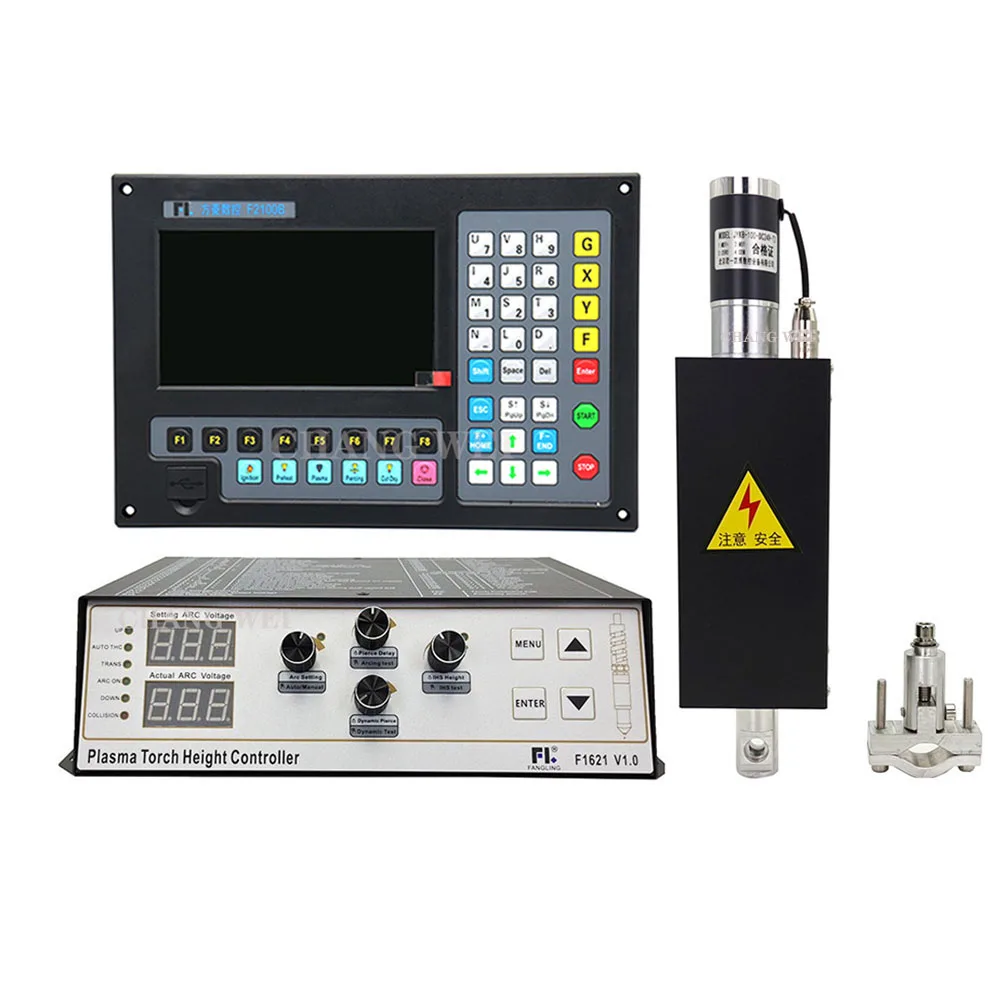

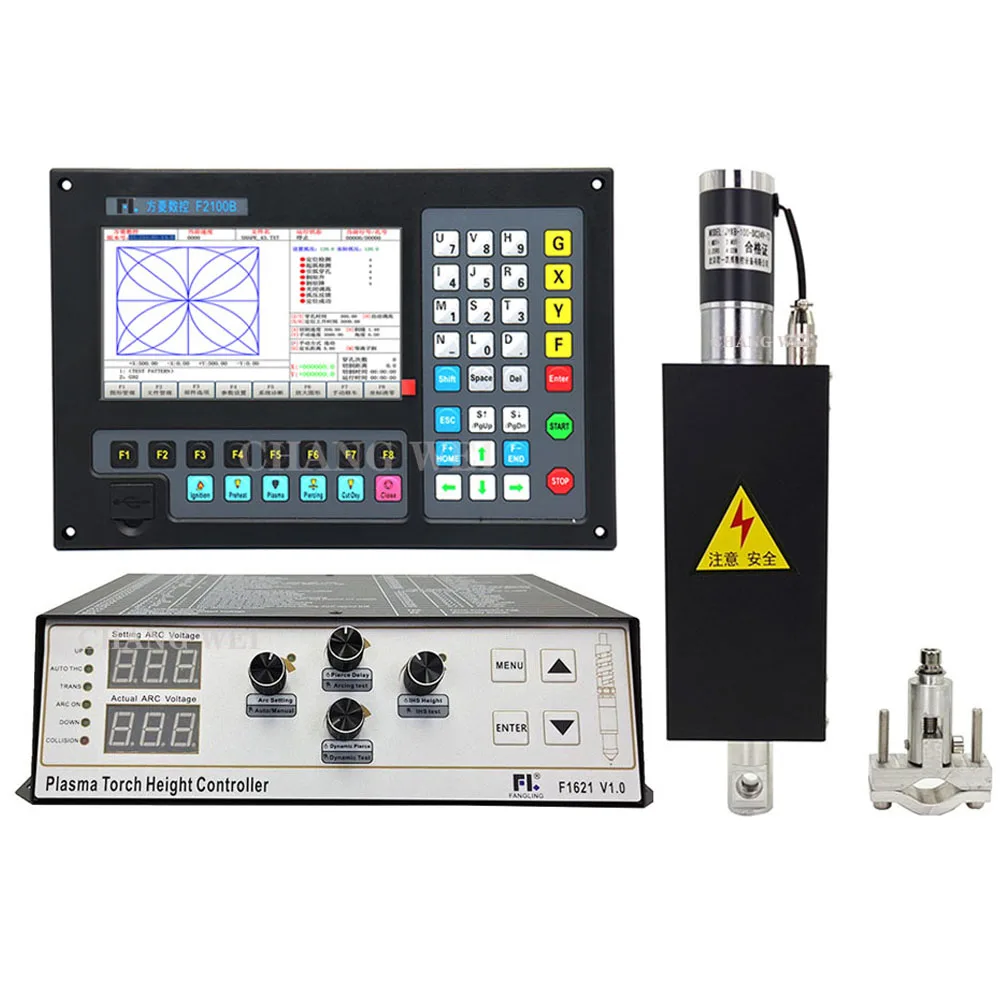

Упаковочный лист

1 контроллер f2100b + 1 комплект f1621p + JYKB-100 (JYKB-100-DC24V/JYKB-100-DC24V-T3 две модели опционально)

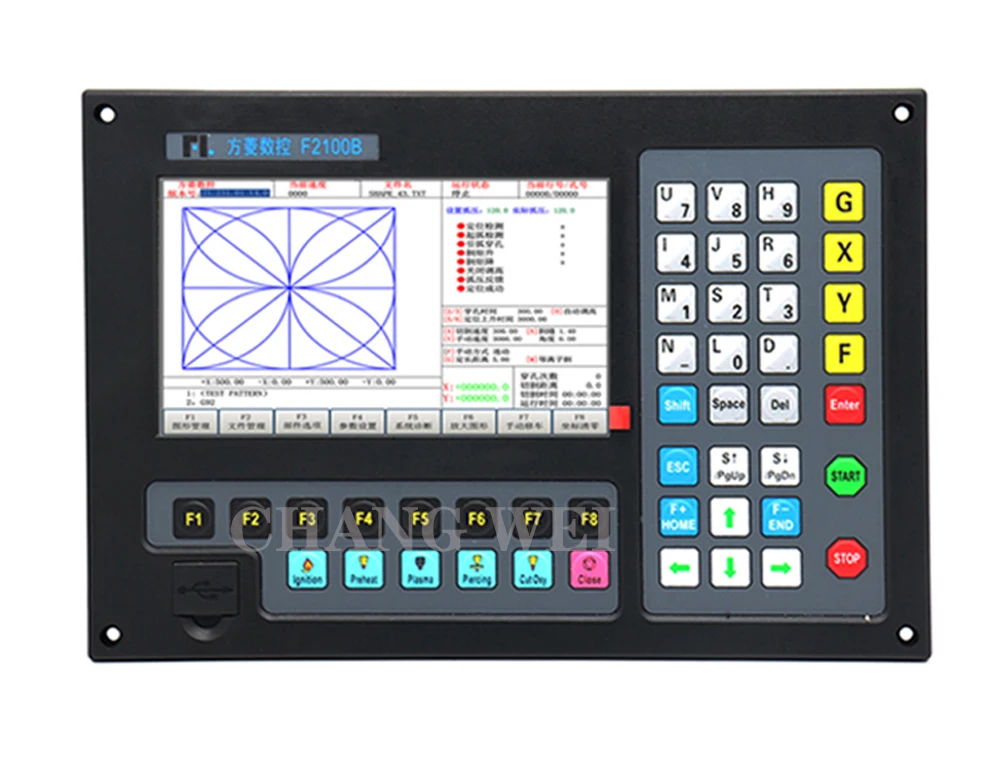

2100B параметр

1. Ось управления: 2 оси

2. Точность управления: +/-0,001 мм

3. Диапазон координат: +/-99999,99 мм

4. Максимальная мощность: 200 кГц.

5. Максимальная скорость: 15000 мм/м

6. Максимальный Код: 80000 линий

7. Максимальный размер одного файла кода: 4 м

8. Разрешение времени: 10 мс

9. Рабочее напряжение: постоянный ток + 24 В, постоянный ток, мощность> 80 Вт.

10. Рабочая температура: -10 ~ + 60 ℃. Относительная влажность, 0 ~ 95%.

11. Максимальная мощность электродвигателя thc: 45 Вт (подходит для моделей с t ). Если вам нужно больше энергии, вы можете выбрать максимальное значение: 200 Вт.

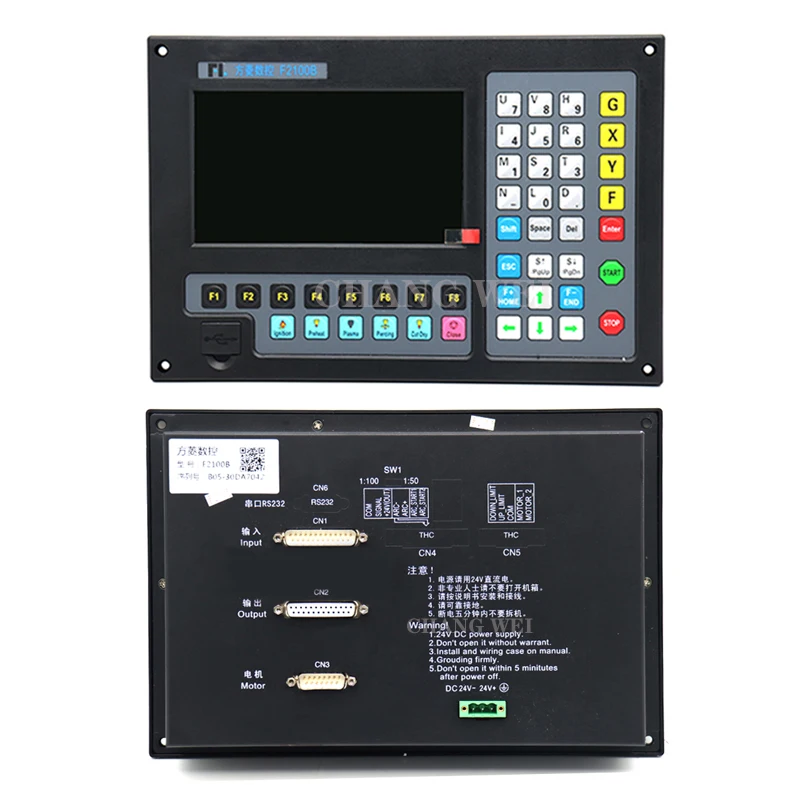

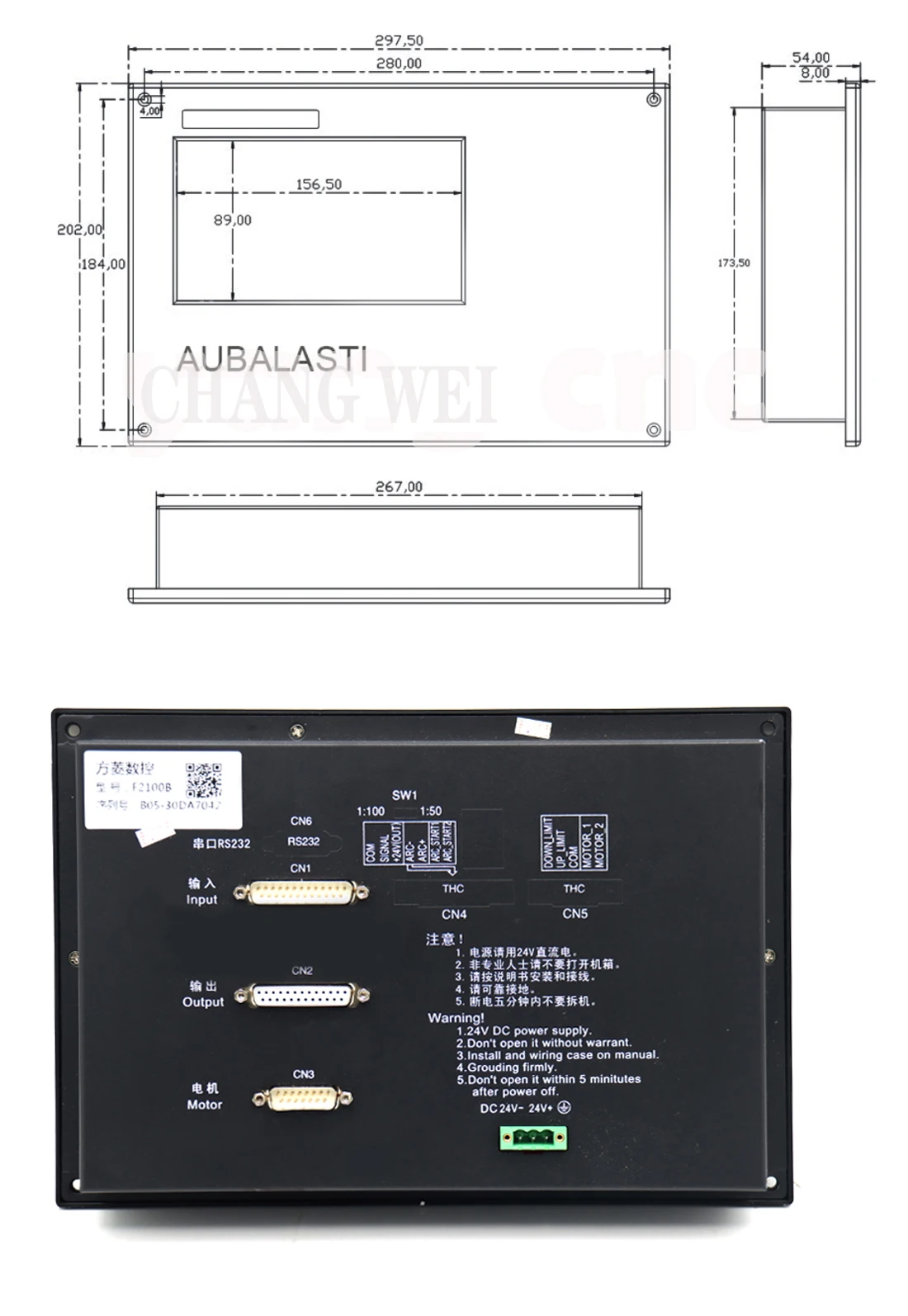

Контроллер интерфейса:

1. db15 sma штырьковый интерфейс для 2 осей привода двигателя.

2. db25 pin sma 16-канальный с интерфейсом для женщин оптоэлектронные изоляции выходными портами max обратный ток 300ma.

3. 16-канальный sma db25 Мужской контактный интерфейс оптоэлектронные изоляции входными портами, максимальный выходной ток 300ma.

4. Интерфейс USB на передней панели для удобства передачи кода.

5. Расширьте Входные/выходные порты io, входные порты pwm, аналоговые входные порты.

6. Дополнительный Стандартный ядро db9 последовательный порт rs232 мужской интерфейс.

Аппаратная конфигурация:

Монитор: 7 дюймов, 800*480, высокое разрешение 16 миллионов цветов и ЖК-дисплей высокой яркости

Память: 64m sdram

Доступное для пользователя пространство программы: 256 М электронный жесткий диск

Частота процессора: 400 МГц

Usb: передний интерфейс usb 1,1, не менее 16 Гб u поддерживаемый диск

Клавиатура: печатная плата клавиатуры

Шасси: полностью экранированная стальная рама, защищающая от электромагнитного излучения, помех и статического электричества

Функция F2100B:

Компактный дизайн клавиатуры и легко вставлять файлы.

Форма имеет некоторые операции, такие как пропорции, вращение и зеркало.

Форма может быть одета в матрицу, взаимодействие, сложенные режимы.

Стальную пластину можно отрегулировать в соответствии с любой стальной стороной.

Система координат может быть настроена для поддержки двумерных координат всех восьми типов.

Все входные и выходные двери типа и номера могут быть настроены (обычно открытые или нормально закрытые).

Функция самодиагностики, для диагностики состояния ключа и всех io, облегчающая проверку и отладку.

Обеспечивает передний интерфейс usb для копирования файлов.
Система может быть обновлена через usb интерфейс легко, и мы предоставляем услуги обновления в течение всего срока службы.

Все функции и методы могут быть обновлены онлайн и не беспокойтесь о послепродажном обслуживании.

Импорт и экспорт файлов с помощью одного или всех файлов.
Параметры резервного копирования и параметры восстановления.

Поддержка пламени, плазмы, маркера и демонстрации четырех типов режимов.
Включая различные типы параметров обработки для удовлетворения потребностей различных процессов.

Пламя и ПЛАЗМА разделены в io портовом управлении.

Поддержка thc (фонарь с контролем высоты), двухуровневый преднагрев, трехуровневый пирсинг в режиме пламени

Описание оборудования:

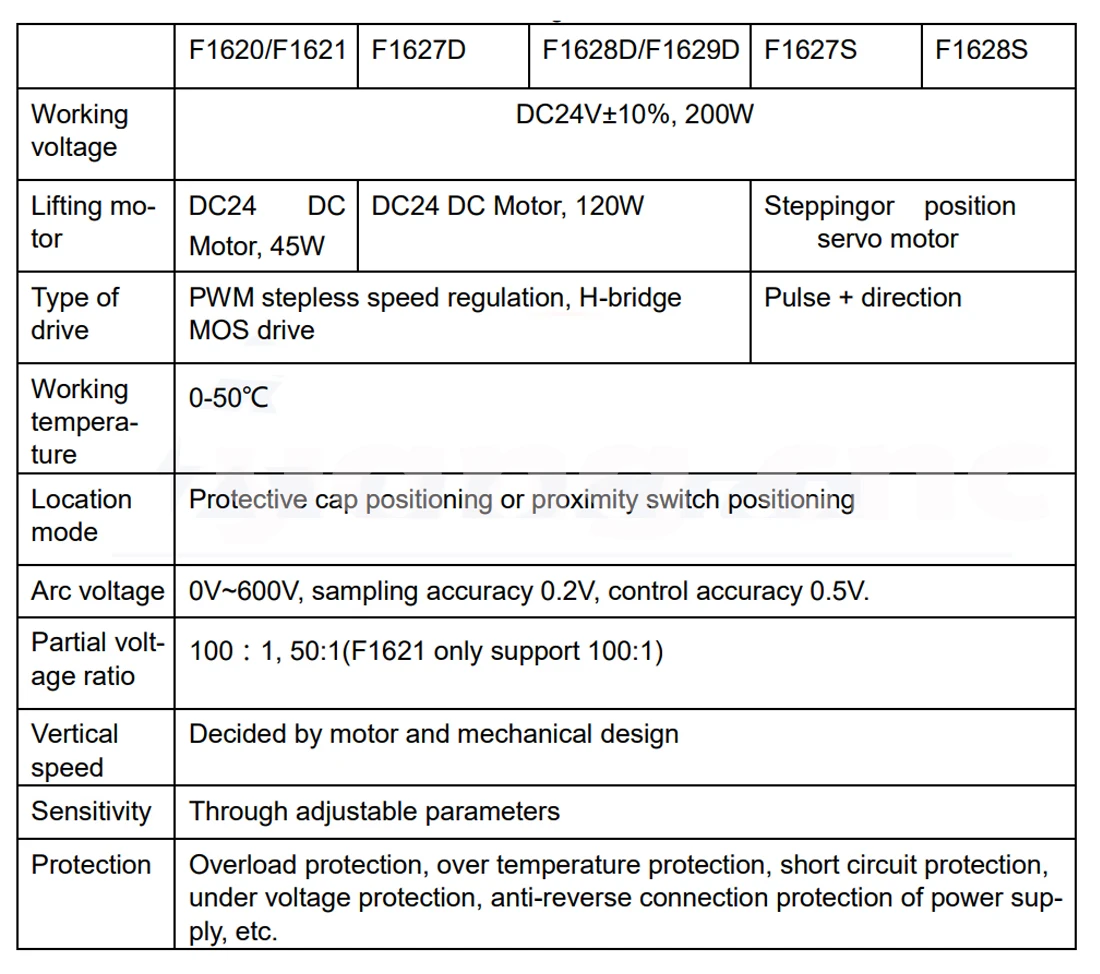

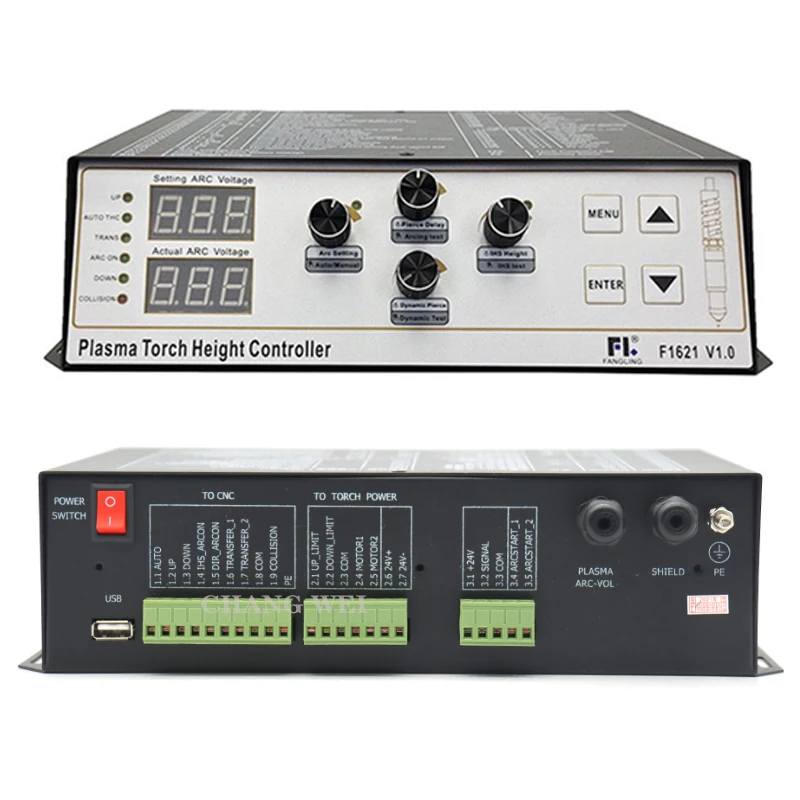

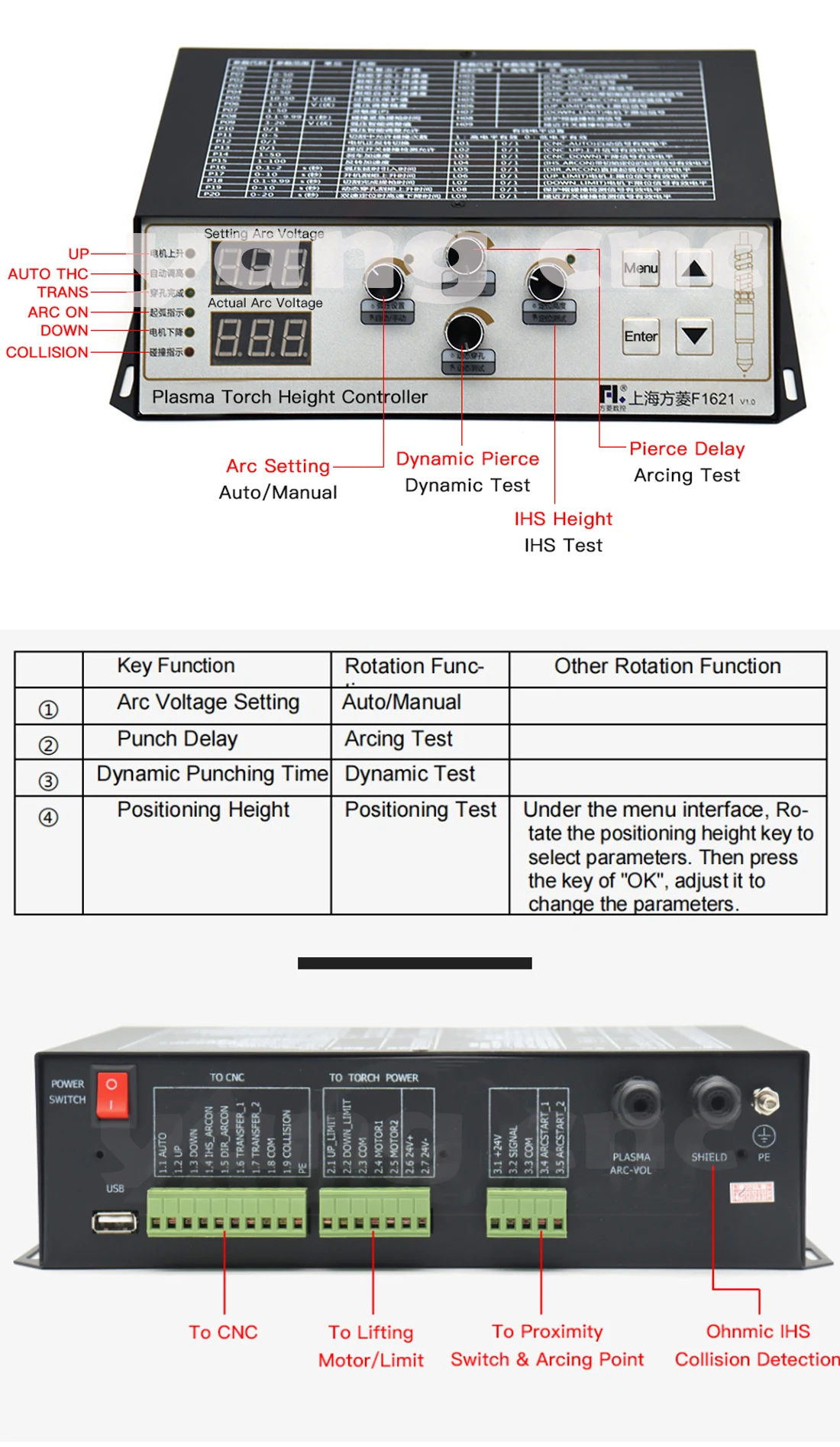

F162x серия digit plasma arc voltage height controller-это серия продуктов, разработанных нашей компанией, которые просты в эксплуатации, стабильны в производительности, полны в функциях и отличаются высокой стоимостью, на основе использования на месте плазменного источника питания и поглощения преимуществ многих контроллеров высоты дугового напряжения в стране и за рубежом. Эта серия оборудования использует основные характеристики постоянного тока источника питания плазмы для обнаружения изменения высоты плазменного фонарь, обнаруживая изменение напряжения плазменной дуги, чтобы контролировать высоту между фонарь и заготовкой. Работает в режиме реального времени. Он подходит для контроля тока для плазменной резки фонарь высота с постоянным током характеристики или постоянный ток характеристики в рамках заданного диапазона напряжения. Он особенно подходит для резки фонарь Управления по высоте различных режущих машин. Эта серия оборудования легкая и портативная, проста в эксплуатации и использовании. Все кнопки и кнопки разработаны гуманно, удобно и удобно.

Применение: портативный/настольный светильник с ЧПУ пламени/плазменной резки.

Описание:

1. Этот подъемник для горелки z-axis plasma flame/cutting machine управляется двигателем переменного тока. Поднимите фонарь вверх и вниз

2. Самая важная часть устройства, которая заключается в том, чтобы поддерживать точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена бесконтактными переключателями NPN

3. Часть механического движения этого подъемника изготовлена из Тайваньского шарикового винта tbi, стандартного линейного вала (sfc) и линейного слайдера на концах; Фонарь/держатель рукоятки изготовлены из подшипниковой стали, И удерживается линейными ползунками, что обеспечивает стабильность и вертикальность движения подъемника.

4. Удобно устанавливать, работать просто, повысить эффективность работы

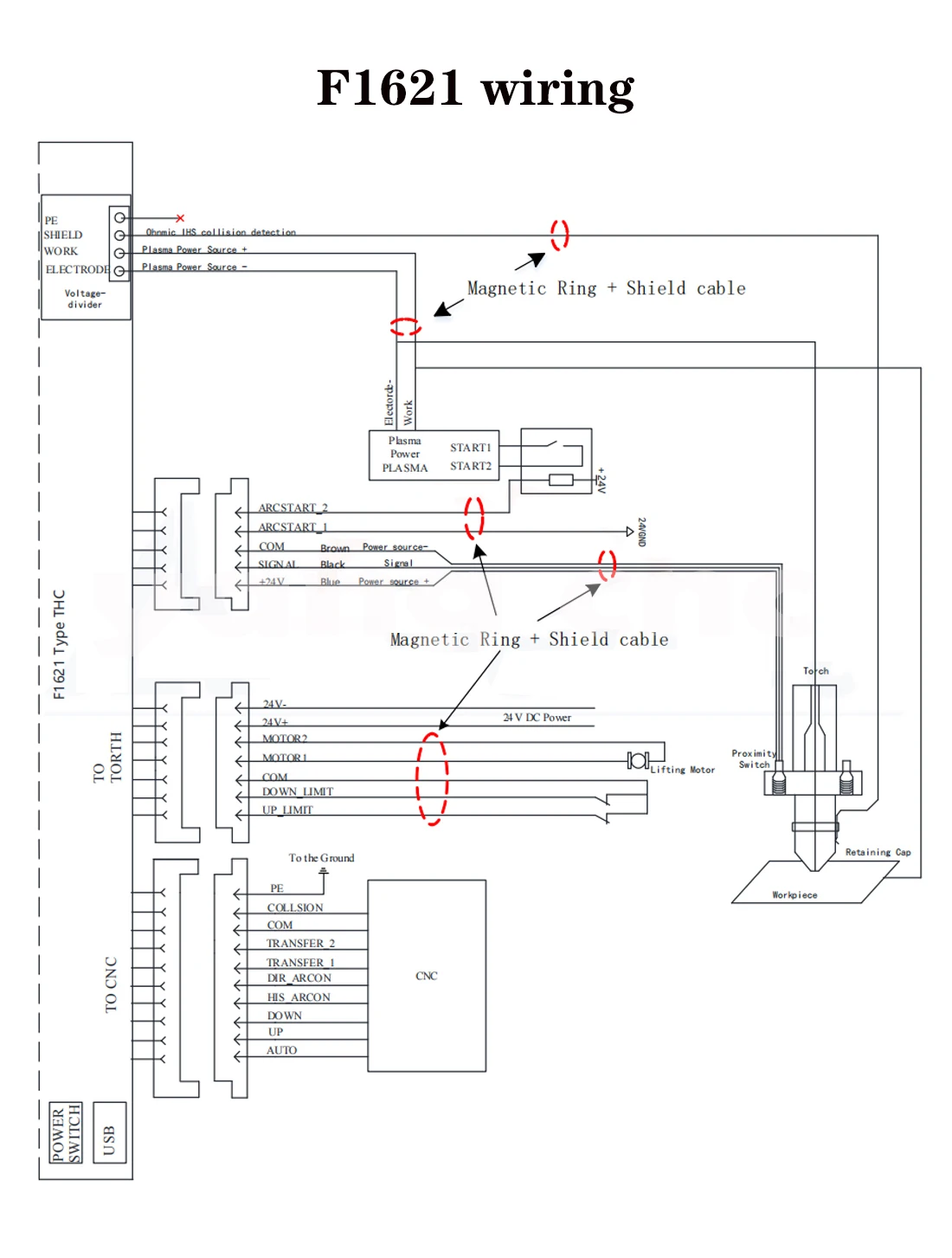

Определение выхода воздушного контроля:

1 фут-Д +; (положительный двигатель)

2 фута-d-; (отрицательный двигатель)

3 фута-ноль; (обычно открытый выход)

4 фута-с; (обычно открытый выход)

Примечание: встроенный предел (обратный диод)


Параметры:

1. T-304 винт из нержавеющей стали

2. Включает в себя джиг (12 мм-38 мм фонарь)

3. Лифт в плазменной дуге позиционирования

4. Алюминиевый корпус, верхняя и нижняя толщина алюминиевого листа 8 мм, формируя центр обработки

5. Четырехъядерный штекер

6. Цвет: черный корпус распылителя

Ход 7. Работа: 100 мм

8. Рабочее напряжение: dc24v

9. Размеры: Длина 320x80x60мм

10. Длина монтажного отверстия: расстояние по центру между двумя отверстиями 40 мм
