Индикатор емкости литиевого аккумулятора BMS 1S 2S 3S Φ 6S 7S 8S 3 7 V синий/зеленый

Индикатор емкости литиевого аккумулятора BMS 1S 2S 3S Φ 6S 7S 8S 3 7 V синий/зеленый

Параметры продукта

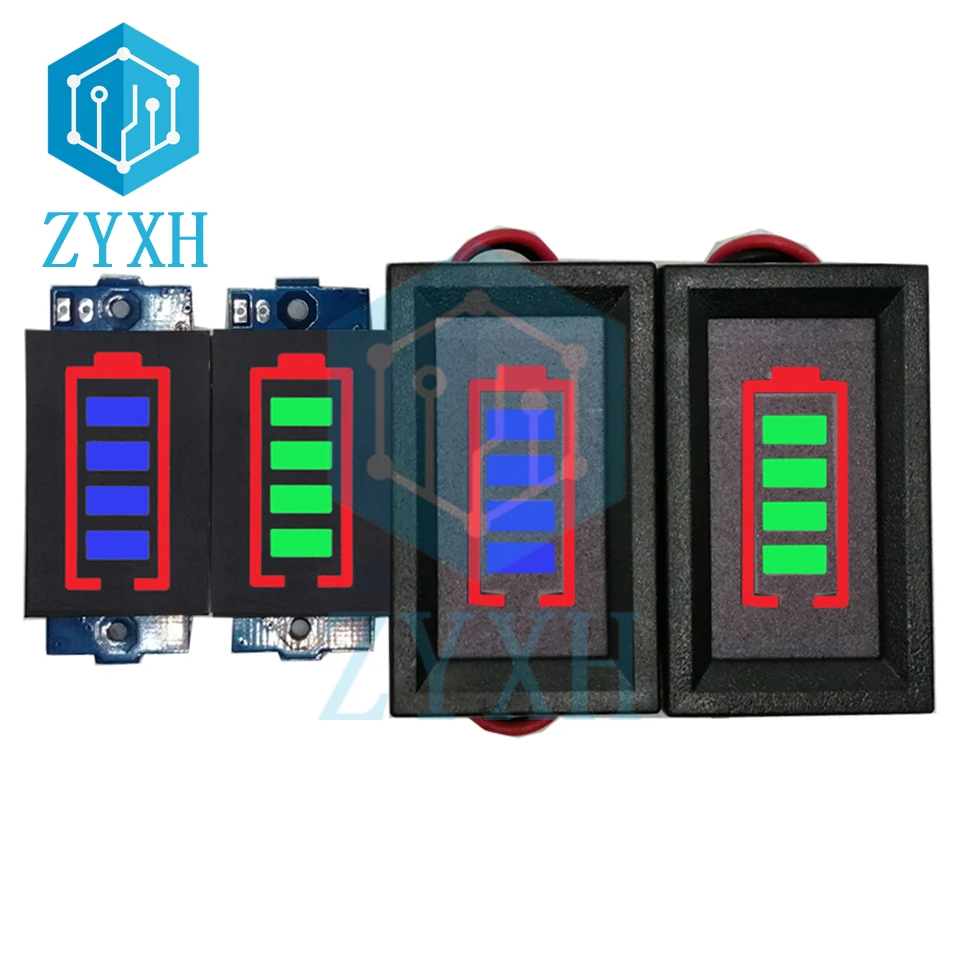

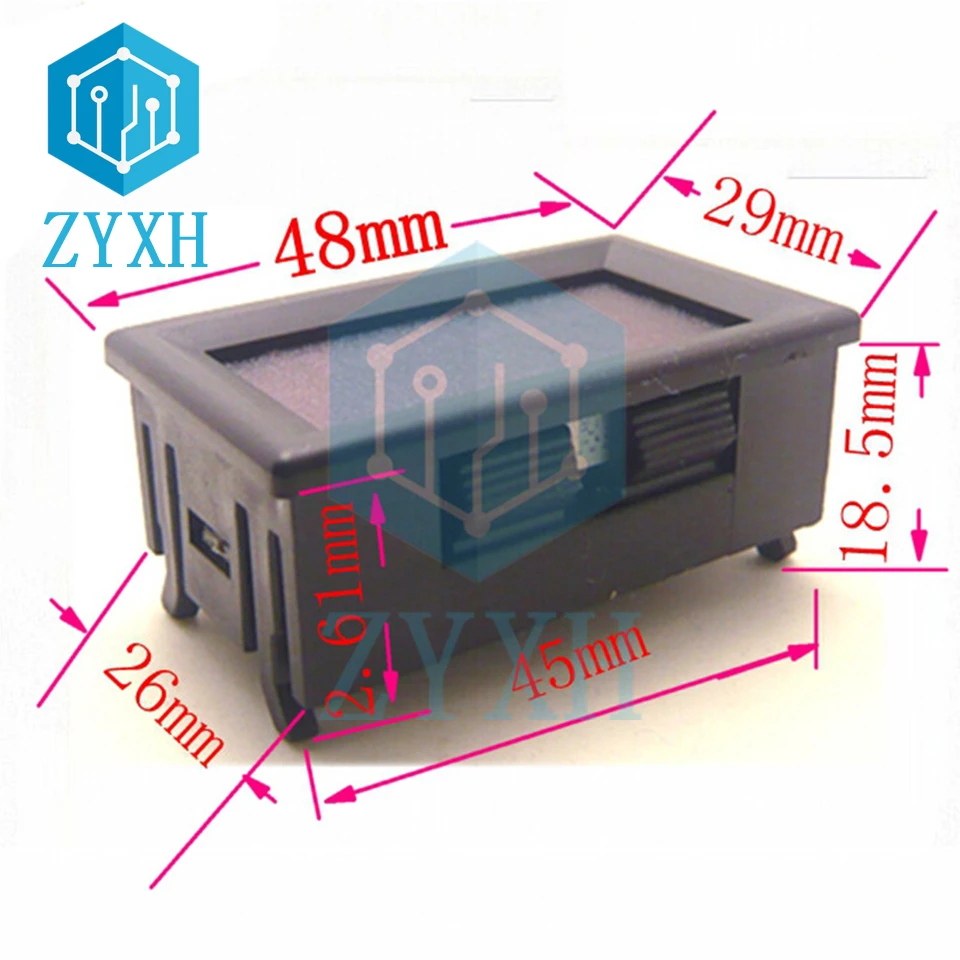

Литиевая батарея светодиодный индикатор доска, дополнительный, чехол или без него чехол, синий/зеленый светодиодный дисплей

1/2/3/4/5/6/7/8S литиевая батарея датчик топлива дисплей модуль,
1/2/3/4/5/6/7/8S литиевый аккумулятор светодиодный индикатор питания

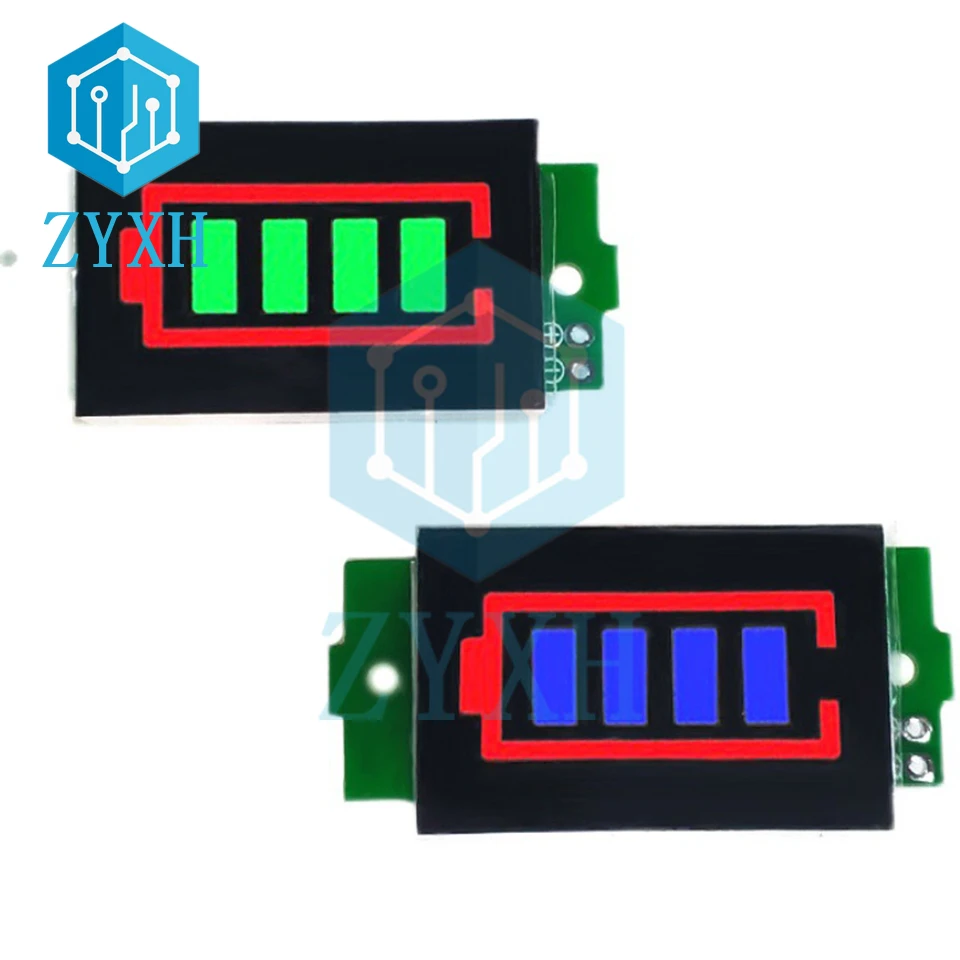

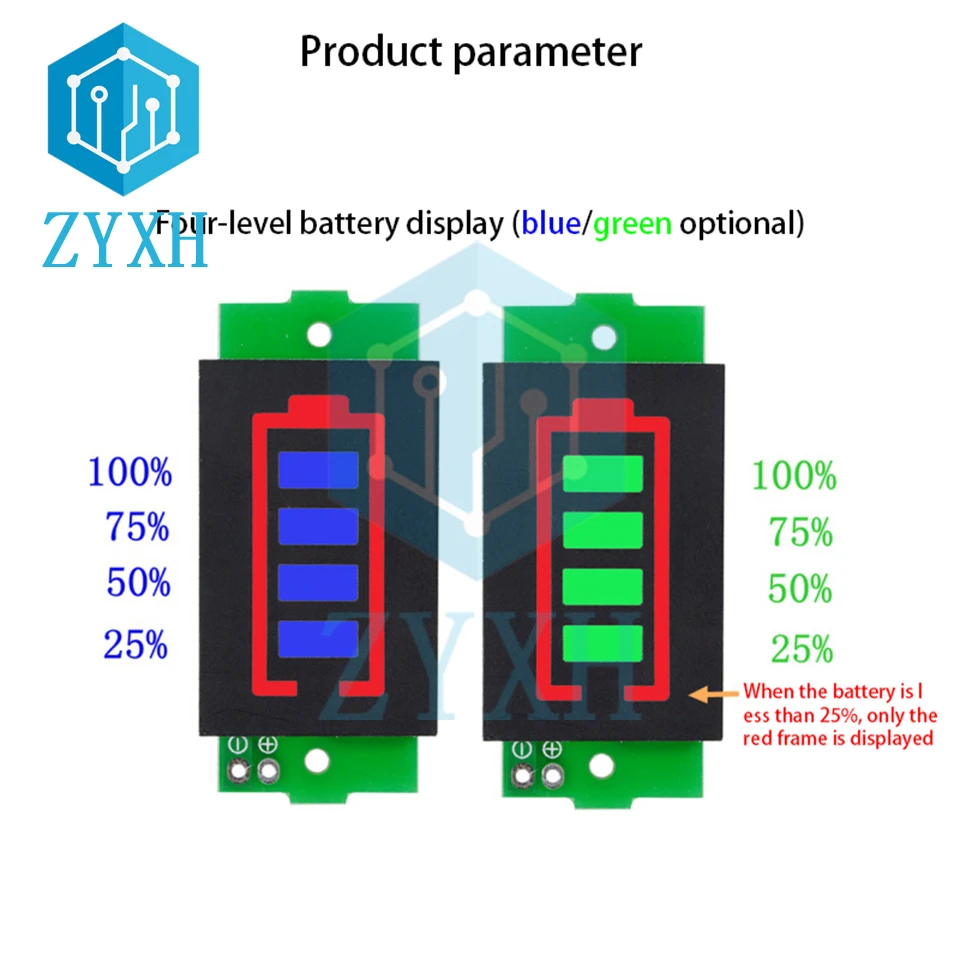

Четырехуровневый дисплей батареи (синий/зеленый по желанию)
Когда батарея меньше 25%, отображается только красная рамка
1. Рабочее напряжение: 3-34 в, рабочий ток 5 мА
2. Рабочая температура: -20 ~ 50 ℃
Ошибка напряжения 2%
Теплая звуковая подсказка:

Эта модель не является водонепроницаемой, пожалуйста, будьте водонепроницаемы, если вы используете ее на открытом воздухе, потому что электронные компоненты должны использоваться в сухой среде.

Литиевая батарея-это плата питания, которая может использоваться с никель-металлогидридными батареями, если требуемое напряжение находится в пределах таблицы параметров.

Для BMS 1S-8S Genera one

Подключите положительные и отрицательные клеммы дисплейной платы к положительным и отрицательным клеммам тестируемого аккумулятора, и цифровая трубка будет отображать мощность аккумулятора в реальном времени

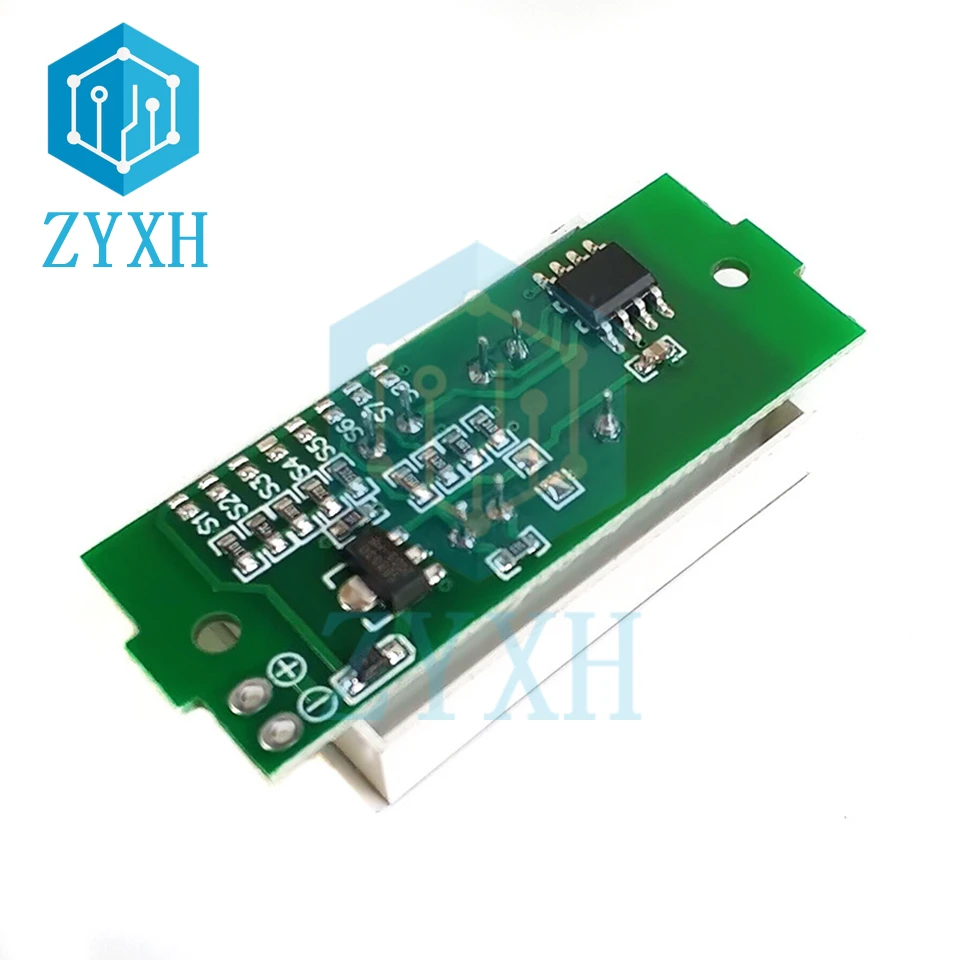

1. Дисплей питания типа батареи, выберите соответствующий припой на панели, вы можете обнаружить напряжение аккумуляторной батареи, соответствующее 1S-8S, что очень удобно.

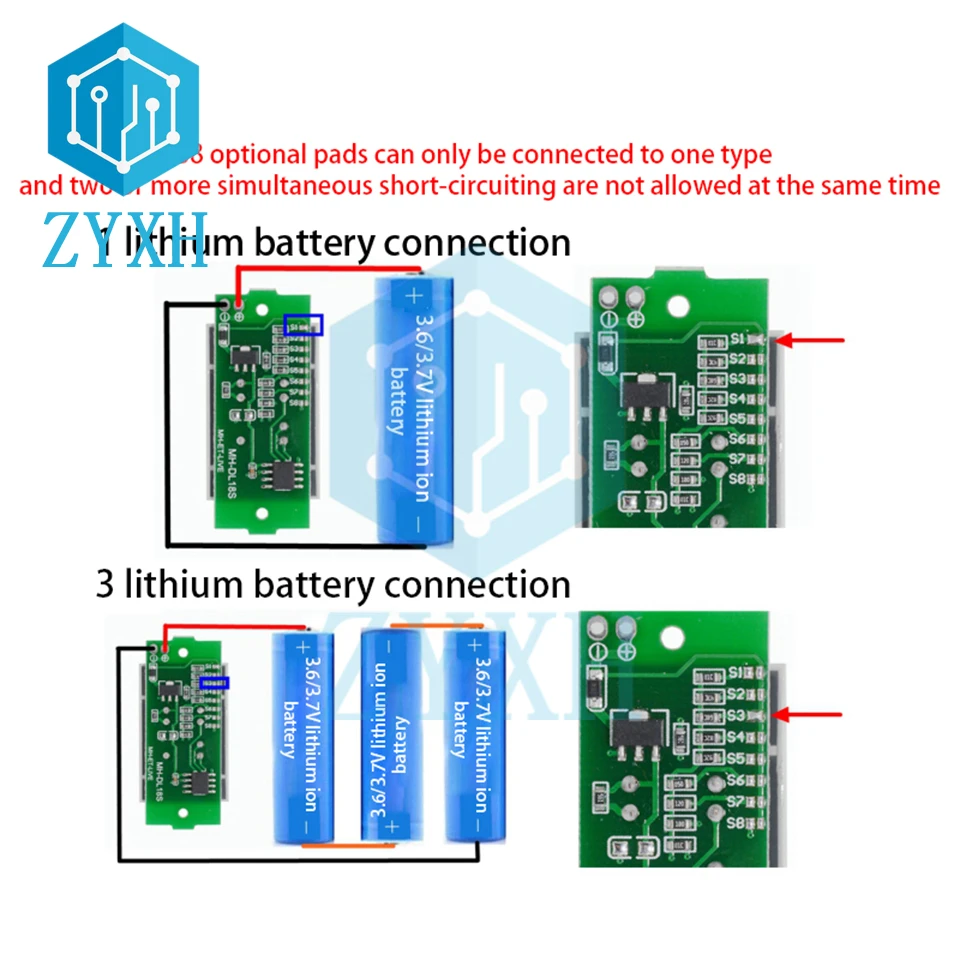

S1-S8 Опциональные прокладки могут быть подключены только к одному типу, и два или более одновременных коротких замыкания не допускаются одновременно

1/3 Метод подключения литиевой батареи, метод подключения других батарей, подключенных в серии, одинаковый

Инструкции по использованию

Подключите положительные и отрицательные порты дисплейной платы с положительными и отрицательными портами тестируемого аккумулятора, а трубка цифрового дисплея отобразит мощность аккумулятора в режиме реального времени. Обратите внимание, что если вы соединяете несколько струн литиевых батарей в серии, вы должны подключить Олово к соответствующим прокладкам. К примеру, если вы измеряете 2s батарея (то есть две 3,7 v литиевые батареи в серии) вам нужно короткое замыкание припоя на прокладке, соответствующей S2 платы.

Обратите внимание на выбор соответствующего количества шнуров батареи и используйте их в пределах соответствующего диапазона напряжения. Максимальное напряжение не должна превышать 4,3 * N. (Например, если вам нужна эта модель олова на s3 pad, максимальное напряжение определяется модуль не должна превышать 4,3*3 = 12,9 V)
Напряжение батареи составляет более N× 3,3 v, а аккумулятор горит 1 сетка (Примечание: N-это количество ячеек аккумулятора)

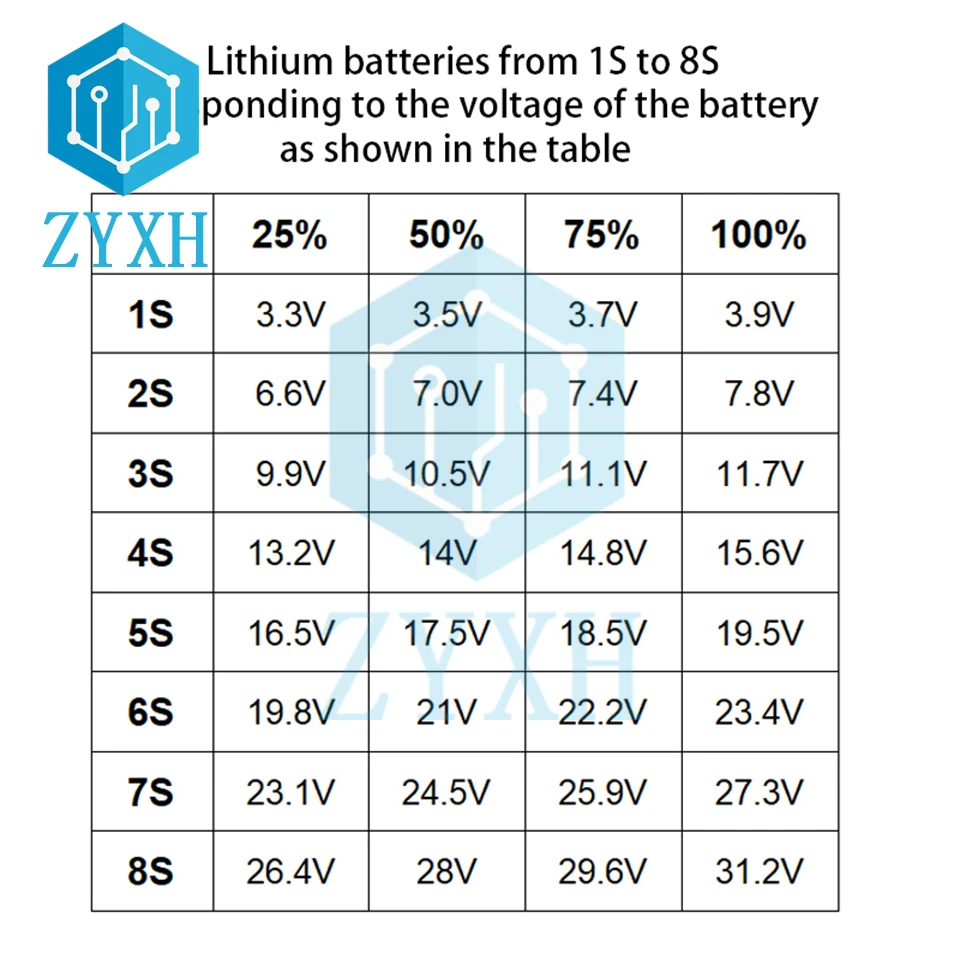

Отображение параметров мощности: (Примечание: N представляет количество батарей) 1. В тех случаях, когда напряжение батареи превышает N * 3,3 V, 1 батарея будет подсвечиваться 2 в тех случаях, когда напряжение батареи превышает N * 3,5 V, 2 мощность будет подсвечиваться 3. В тех случаях, когда напряжение батареи превышает N * 3,7 V, 3 части электричества будут освещены 4. Когда напряжение батареи превышает N * 3,9 V, 4 части электричества будут освещены

В тех случаях, когда напряжение батареи меньше, чем N * 3,3 V, 4 экраны дисплея выключится, указывая, что батарея мощность в режиме ожидания составляет менее 3,3 V и должен быть заряжен.
