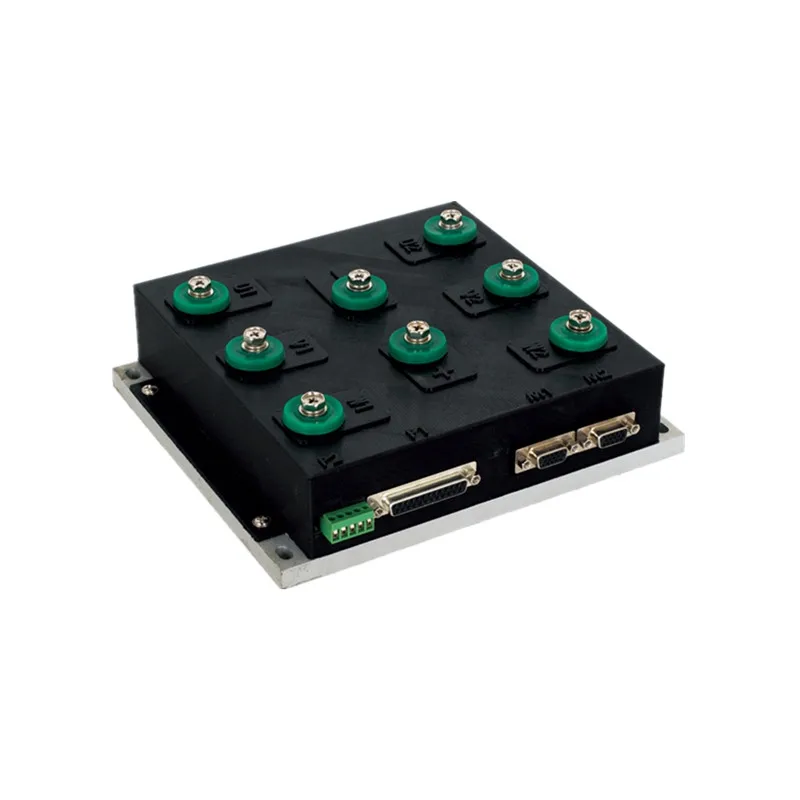

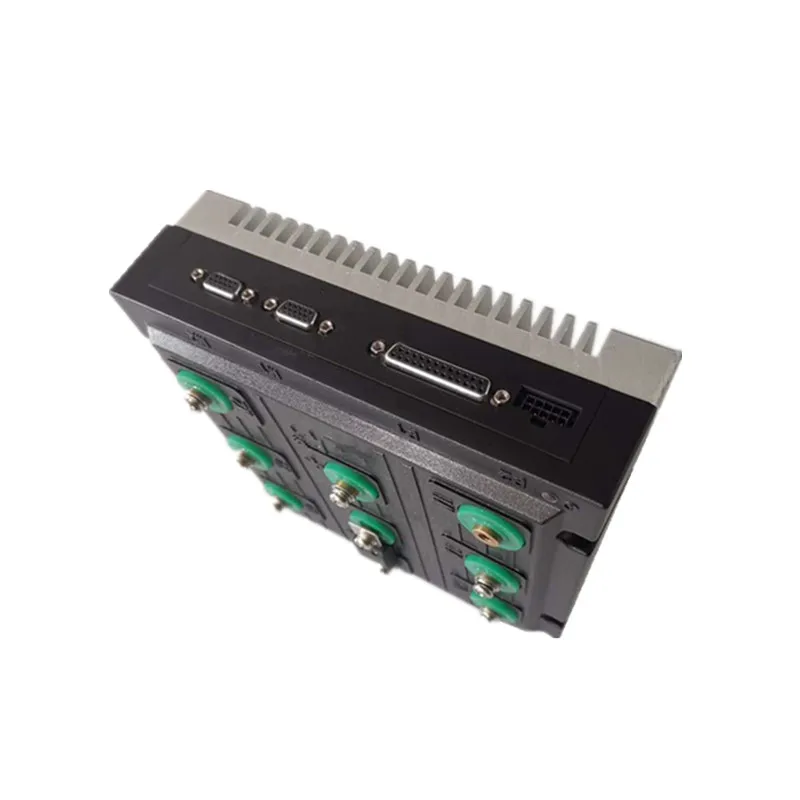

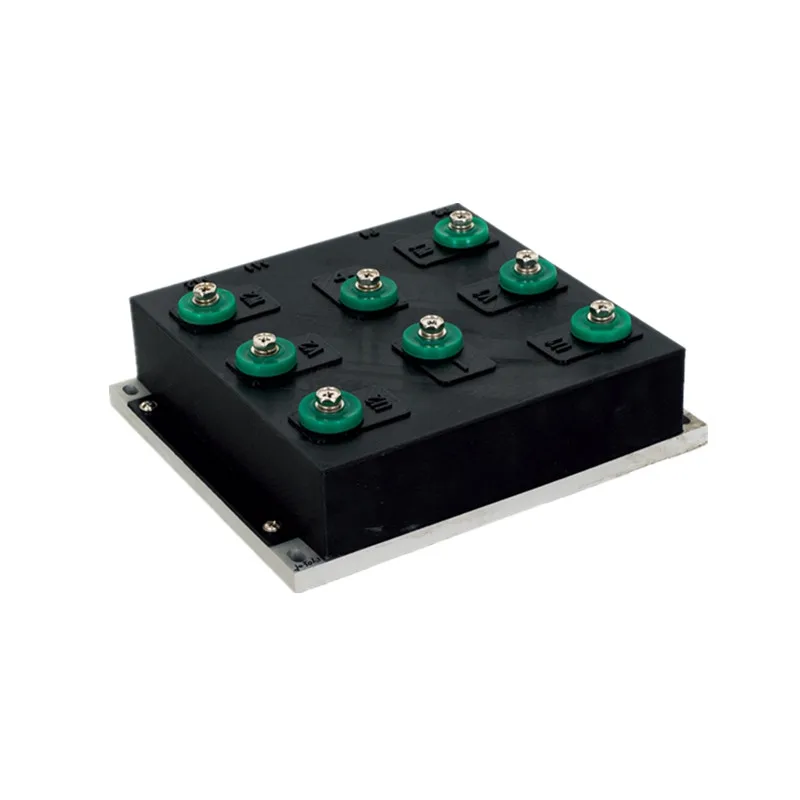

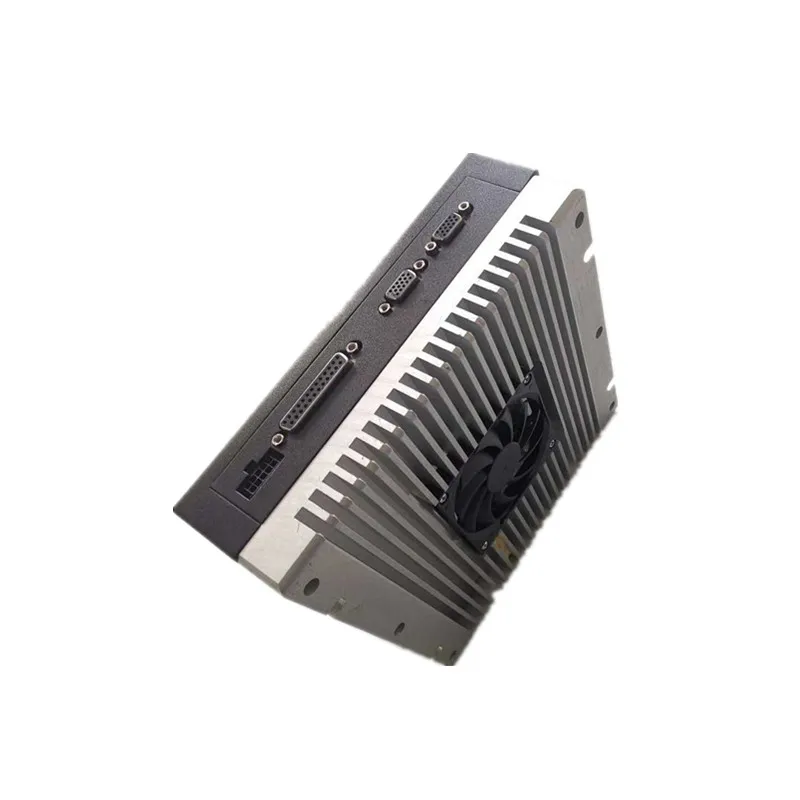

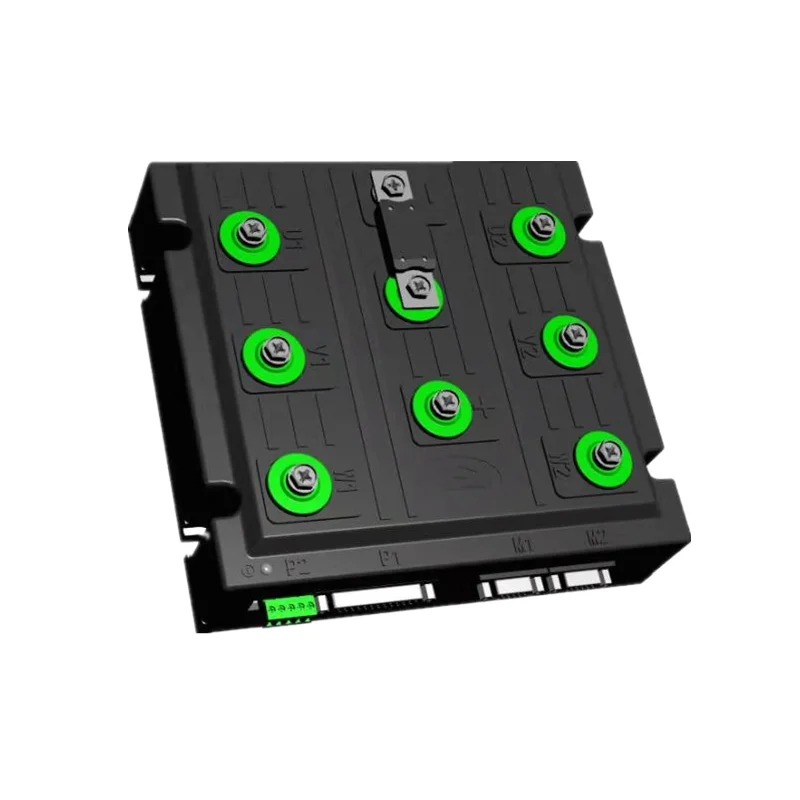

Высокая точность высокая мощность 24 в 1500 Вт 48 в 2000 Вт 3000 Вт 150А RS232 может управлять двухканальный bldc мотор Серводвигатель для тяжелых AGV

LKBS481502

LKBS481501ЯвляетсяИнтеллектуальный бесщеточный Серводвигатель постоянного тока. Он использует 32-битный высокопроизводительный MCU,Advanced motion Управление алгоритм подойдет к внешней стороне quadrature кодировщик вход для того, чтобы завершить открытых систем разомкнутой цепи и замкнутый шлейф скорость, под замкнутым контуром крутящего момента мотора спорта. Контроллер с несколькими аналоговыми входными портами, импульсным входным портом и цифровым портом ввода/вывода, может через специальное программное обеспечение переопределить свои функции. УниверсальныйRS232 последовательный порт связи, можетАвтобус, может быть широко использован в автоматизации.

Подходит для вождения постоянного магнита синхронного серводвигателя, низкого напряжения переменного тока серводвигателя.

Двигатель: 24 в 1500 Вт,48 в1500 Вт-4000 Вт.

Непрерывный ток80AНа канал, Максимальный пиковый ток 160A (Может быть установлен).

Рабочая мощность постоянного тока + 24 ~ 60 В ± 10%.

Режим скорости, режим крутящего момента, Режим положения (специально).

Источник питания

Номинальная рабочая мощность: 24-60VDC.

Предельный Диапазон электропитания: 19--65VDC.

Он может обеспечить мгновенную способность перегрузки по току в 2 раза непрерывного тока.

Отзывы о компонентах

Инкрементный кодировщик (ОбщийПродукт)

Операционная системаОкружающая среда

Рабочая температура: -25 ~ 55 °C (на основе температуры окружающей среды).

Температура хранения: -35 ~ 65 °C (на основе температуры окружающей среды).

Влажность: 5%-90% относительной влажности, конденсация (25 °C)

Уровень защиты: IP54.

Характеристики изоляции: вход в шасси DC600V, ток утечки 0.07mA. Сопротивление изоляции составляет 20 МОмИБольше.

Три-доказательствоIngТребования: соответствует требованиям трехЗащита(Пыль, влага, соленый спрей).

Требования к вибрации: частота 5 Гц ~ 25 Гц, амплитуда 3 мм, 0,09 г.

25 Гц ~ 200 Гц, амплитуда 1,47 мм, 116 г.

ПАраметр

Этикетка

Значение параметра

Блок

VOltage

У

9-18

VDC

Максимальный непрерывный ток

IC

25

A

Максимальный пиковый ток

IМакс.

50(1sЗащита от избыточной силы тока)

A

Частота переключения ШИМ

FШИМ

10

КГц

Выходной источник питания энкодера

+ 5 Вт

5

VDC

IСС

100

Ма

Цифровой вход

EN,DIR

Среза (высокий уровень): менее 1 мА

Brakeover(Низкий уровень): 3 ~ 7 мА

Ма

Аналоговый Входной импеданс

Односторонний вход

20

КОм

НАПРЯЖЕНИЕ аналогового сигнала

Односторонний вход

0 ~ 5 В

V

ПодЗащита напряжения

Vu

9

V

НадЗащита напряжения

Vo

18

V

Рабочая температура

Промышленный Класс (стандартный продукт)

-25 ~ + 55

℃

Военный класс

-40 ~ + 65

ХранениеТемпеRAture

Промышленный Класс (стандартный продукт)

-35 ~ + 65

℃

Военный класс

-55 ~ + 85

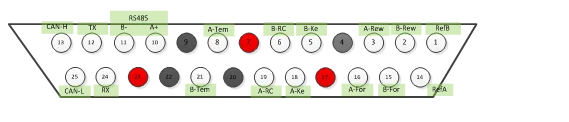

25PIN

Порты и разъёмы

Определение

Функция

1

Рефб

Вход аналогового сигнала двигателя 2 (0-5 В)

2

B-Rew

Двигатель 2 Реверсивный

3

A-Rew

Двигатель 1 реверс

4

GND

0 В

5

Б-ке

Защищены

6

B-RC

Входной сигнал двигателя 2 RC(1ms-1.5ms-2ms)

7

+ 5 В

+ 5 Вт

8

A-Tem

Вход датчика температуры двигателя 1(MF52A104F3950)

9

GND

0 В

10

11

12

TX

RS232-TX

13

CAN-H

CAN-H

14

RefA

Вход аналогового сигнала двигателя 1 (0-5 В)

15

Б-для

Двигатель 2 вперед

16

А-для

Двигатель 1 вперед

17

+ 5 В

5 ватт

18

А-ке

Защищены

19

A-RC

Входной сигнал двигателя 1 RC(1ms-1.5ms-2ms)

20

GND

0 В

21

B-Tem

Вход датчика температуры двигателя 1(MF52A104F3950)

22

GND

0 В

23

+ 5 В

5 ватт

24

RX

RS232-RX

25

CAN-L

CAN-L

Автоматический управляемый автомобиль, умный робот, гусеничный автомобиль, противопожарный робот, робот-exploder clearing, торговый робот-гид, медицинский робот, робот-спасатель, робот-инспектор маршрутизации, робот-тематический парк,Отслеживаемое транспортное средство.Специальный двигатель для высокоскоростной BLDCМОторМоталка, Уборочная машина, Прецизионная автоматическая машина, сельскохозяйственное и промышленное оборудование.Промышленная автоматизация, отслеживание, панорамирование и наклон системы.
