Комплект для Arduino AM / FM Stereo Radio Kit/Сделай сам CF210SP электронный серийный комплект |

Комплект для Arduino AM / FM Stereo Radio Kit/Сделай сам CF210SP электронный серийный комплект |

1. FM (FM) Секция: CD9088 является выделенным монолитным fm-радио-чипом, Внешняя цепь проста, схема встроена в частоту 70 кГц, фазовая блокированная циклическая система, селективность от активного радиоуправляемого фильтра для достижения, беззвучная цепь может подавлять сигнал без-IF и слишком слабый, если сигнал
Характеристики включают следующее: моно-радио от ВЧ-входа до аудиовыхода всех функциональных схем, бесшумная цепь, включая автоматическую систему управления частотой, используется для механической настройки, защиты от полярности питания, операционная источника питания напряжение может быть как 1,8 V.
FM сигнал от антенны стержня с помощью входной цепи C8.C10 и L1 в смешанную цепь IC1 11,12 футов, локальная схема осциллятора используется в переменном конденсаторе CA.L2 и другие компоненты, могут быть настроены вручную. Сигнал fm-вещания и сигнал локального осциллятора, смешанный в IC1 70 кГц, генерируемый сигналом IF, внутреннее усиление, Если ограничитель, отправлено на Частотный детектор, обнаруженный звуковой сигнал, внутренний петельный фильтр с помощью выходного аудиосигнала 2 фута.
Схема R2.C2 для шумоподавления цепи, 3 фута C4 для аудио петля фильтр конденсатор с алюминиевой крышкой, 6,8 контакт между C13 находится в том случае, если отзывы конденсатор с алюминиевой крышкой, 7 футов, подключенный к C14 представляет собой низкочастотный конденсатор с алюминиевой крышкой, 8,9 средства ухода за кожей стоп косвенно C17 находится в том случае, если соединение конденсатор с алюминиевой крышкой, 10 футов, подключенных к C12,-это ограничительный усилитель низкой проходной ёмкости, 13 футов C6 для ограничителя смещенного напряжения и емкости.
2 фута выходной звуковой сигнал через R6. C18 в сочетании с усилителем мощности IC TDA2822 вход 7 футов, после IC3 (TDA2822) внутренняя мощность усилена его 1,3 футов после выхода усиленного звукового сигнала для продвижения работы динамика, схема с переключателем потенциометра VOL используется для управления включением и выключением питания, И контролировать размер громкости.
2, AM (AM) Секция
AM7642 интегральная схема TA7642 имеет 10 внутренних транзисторов, внешний вид посылка используется в форме до-92, 1 фута земли, 2 фута вход, 3 фута выход. Выход аудиосигнала от 3 футов соединен с входом усилителя мощности интегральной схемы TDA2822 через R6.C18 для усиления мощности для привода динамика.

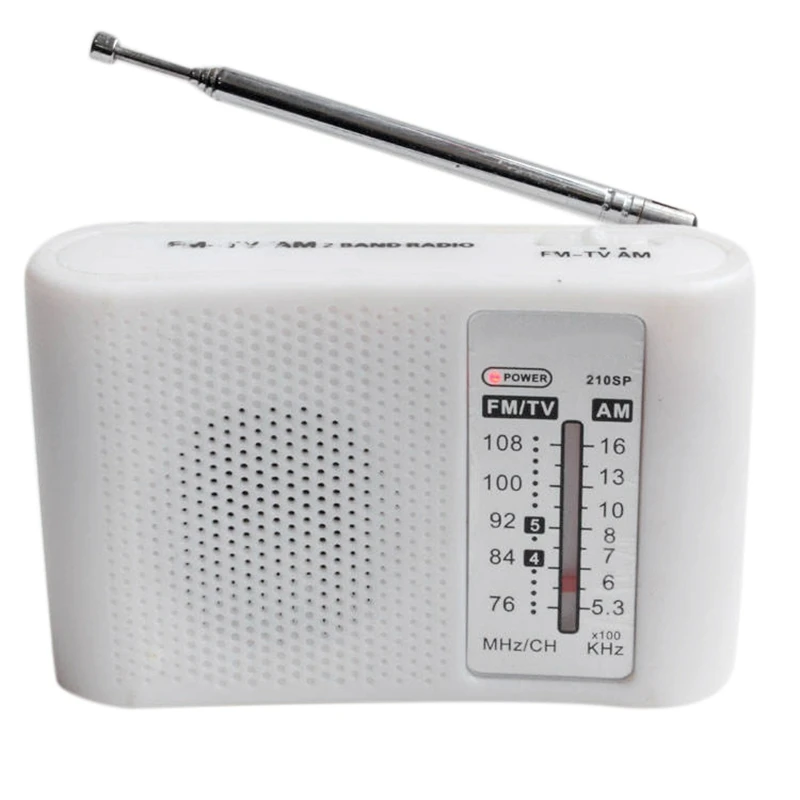

Это внешний вид нового и уникального fm-fm двухдиапазонного радио, fm-диапазона с использованием чипа CD9088, который использует SMT чип SMT посылка, принимающий Частотный диапазон 76-108 МГц, можно не только принимать fm-радио, но и принимать радио кампуса и некоторые телевизионные аудиосигналы; Амплитудный диапазон с использованием прямого интегрального микрофона TA7642, Приемный Частотный диапазон 525-1605 кГц, с простой схемой, скорость успеха сборки высокая, есть лучшая селективность; Схема усилителя мощности с TDA2822, с большим качеством звука.
В этом комплекте используется источник питания 3 в, который установлен 2 батарейки типа АА
Состояние: новое
Тип: регулятор напряжения
Номер модели: CF210SP комплект электронной продукции
Применение: компьютер
Рабочая температура: -40-+ 85
Цвет: зеленый-белый
Материал: пластик
Размер: 10x6x3 см
Посылка:

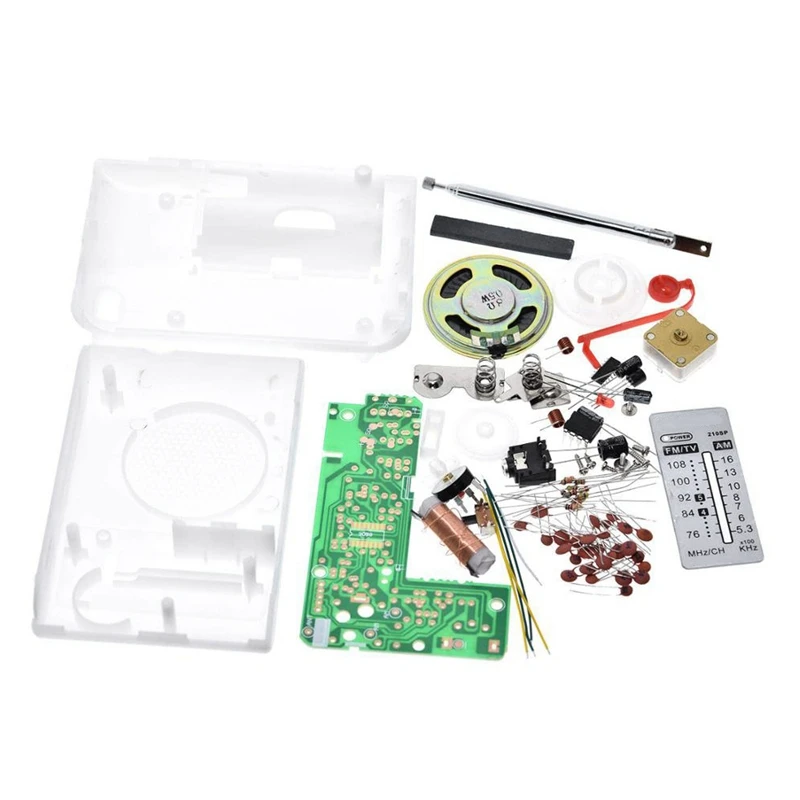

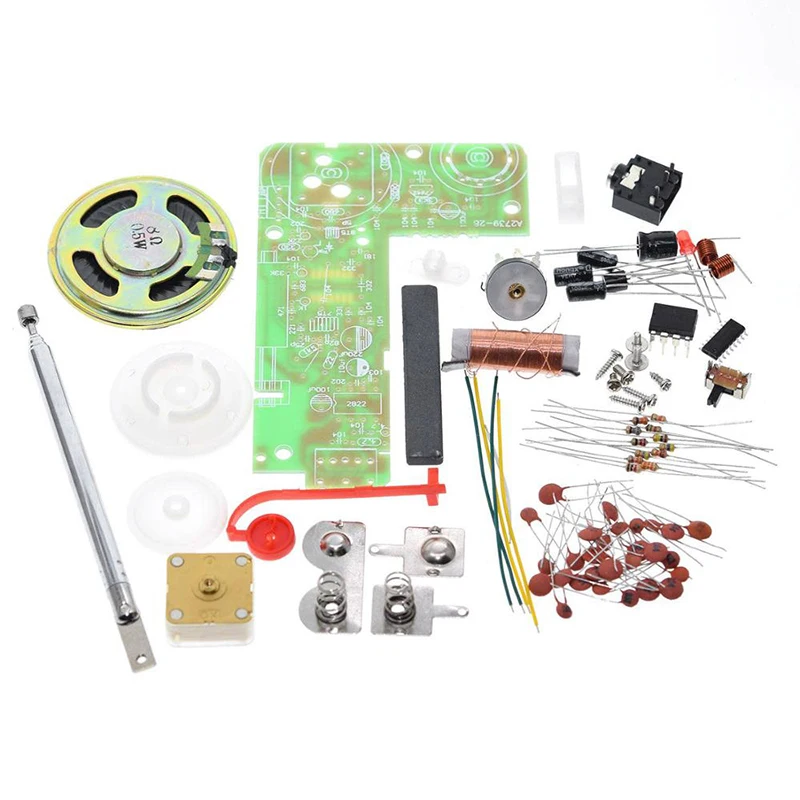

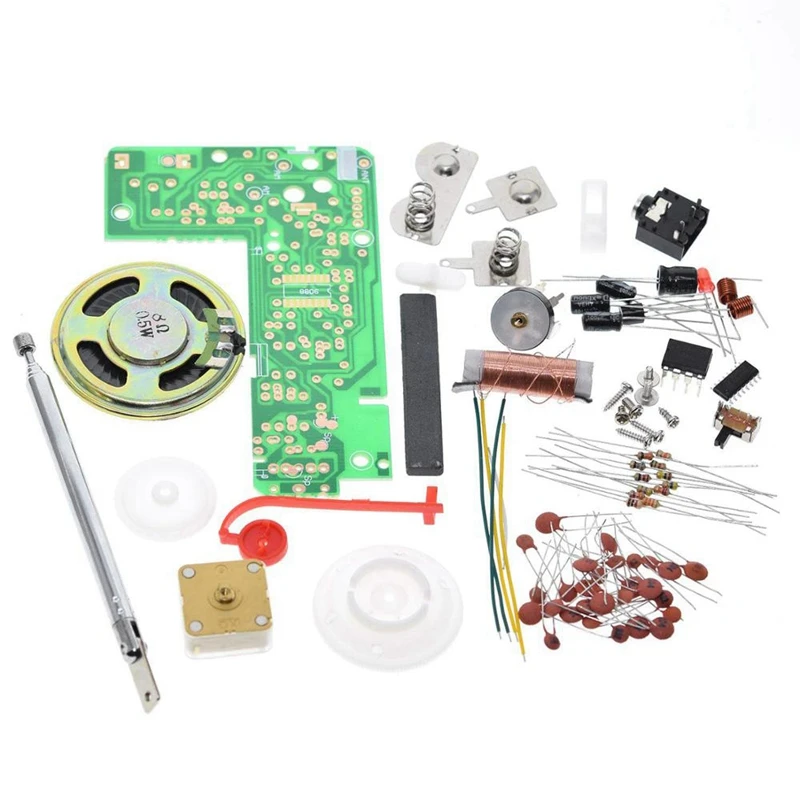

Радиоприемник-1 шт.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
