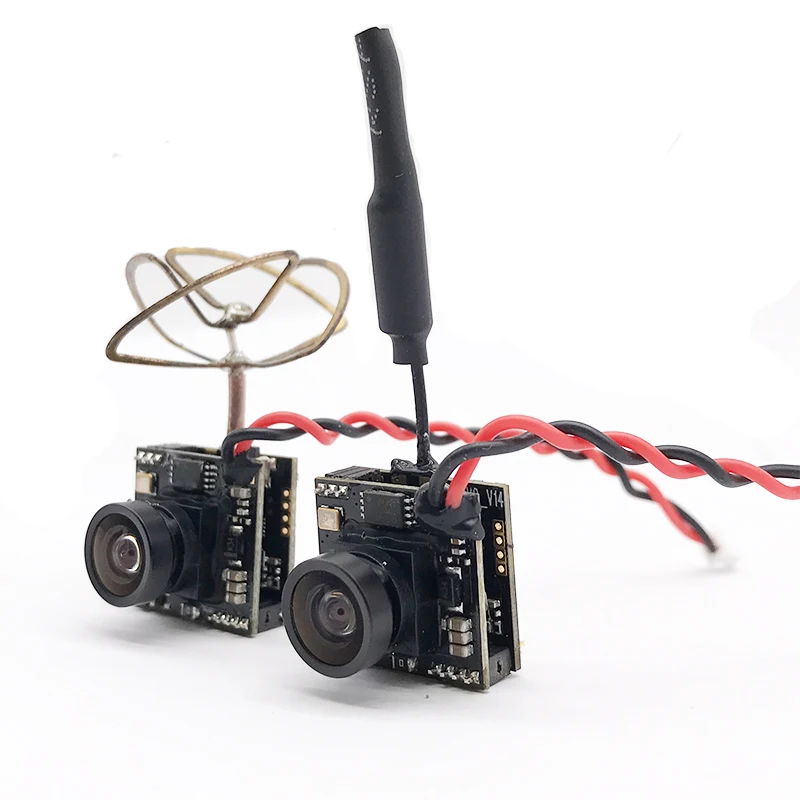

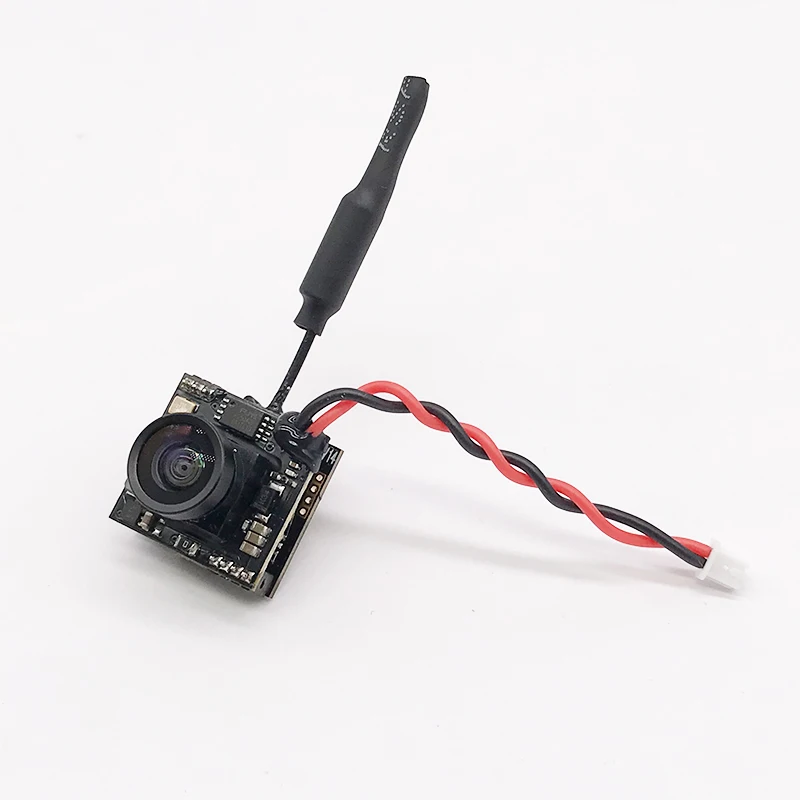

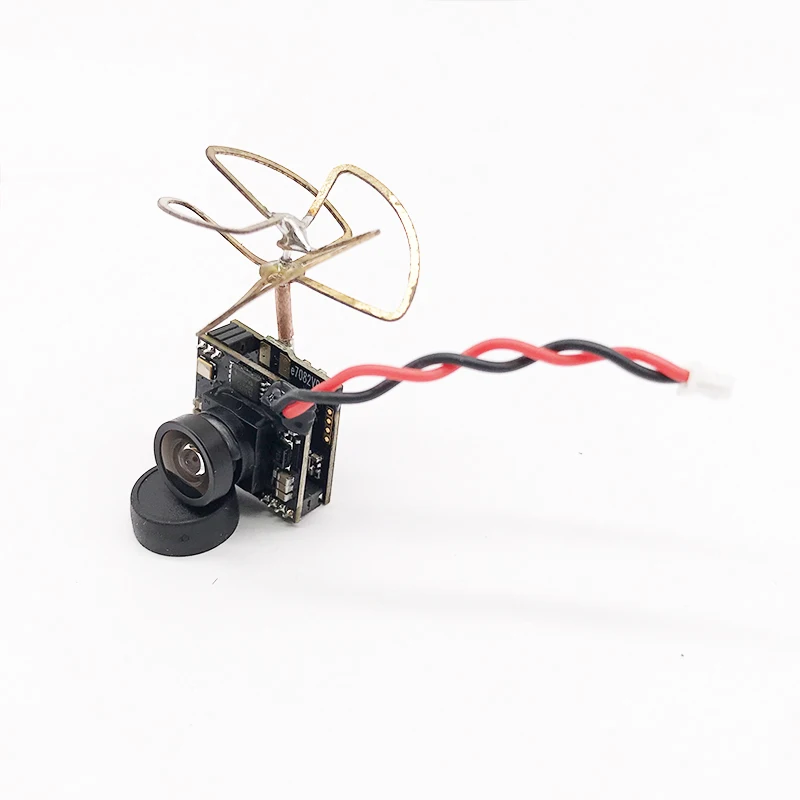

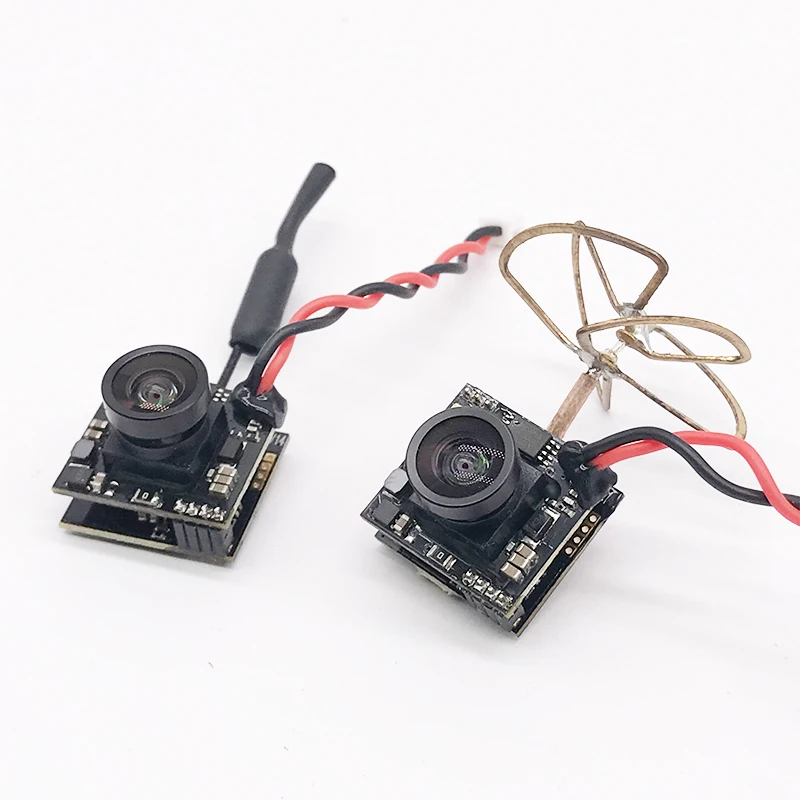

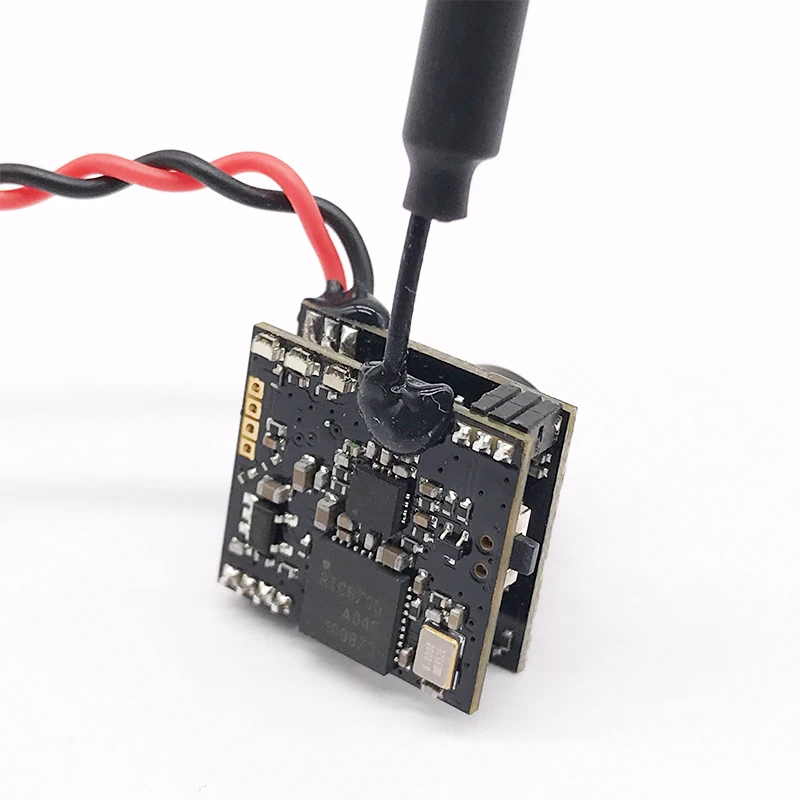

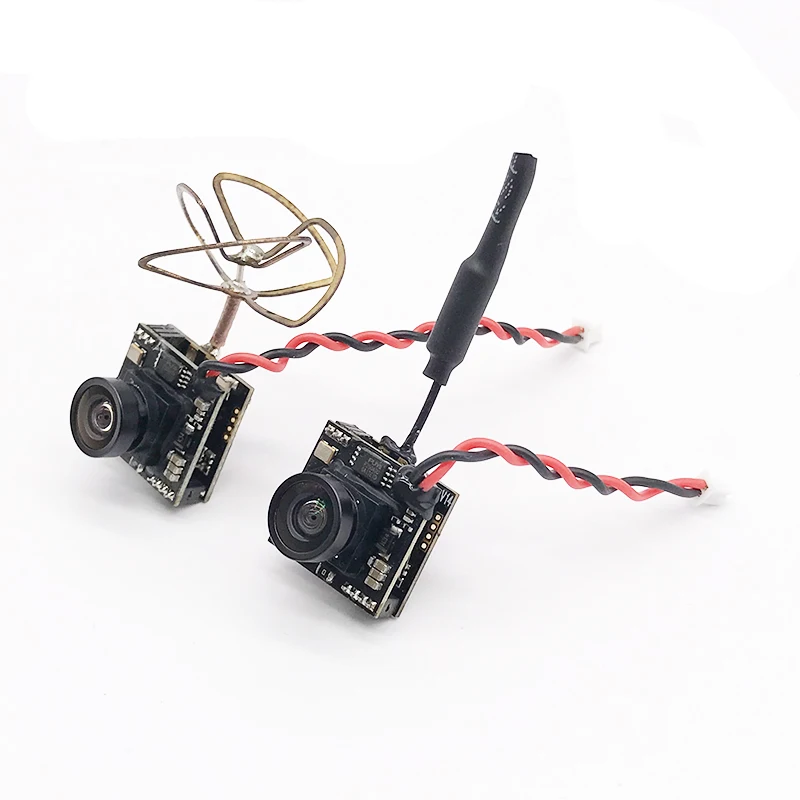

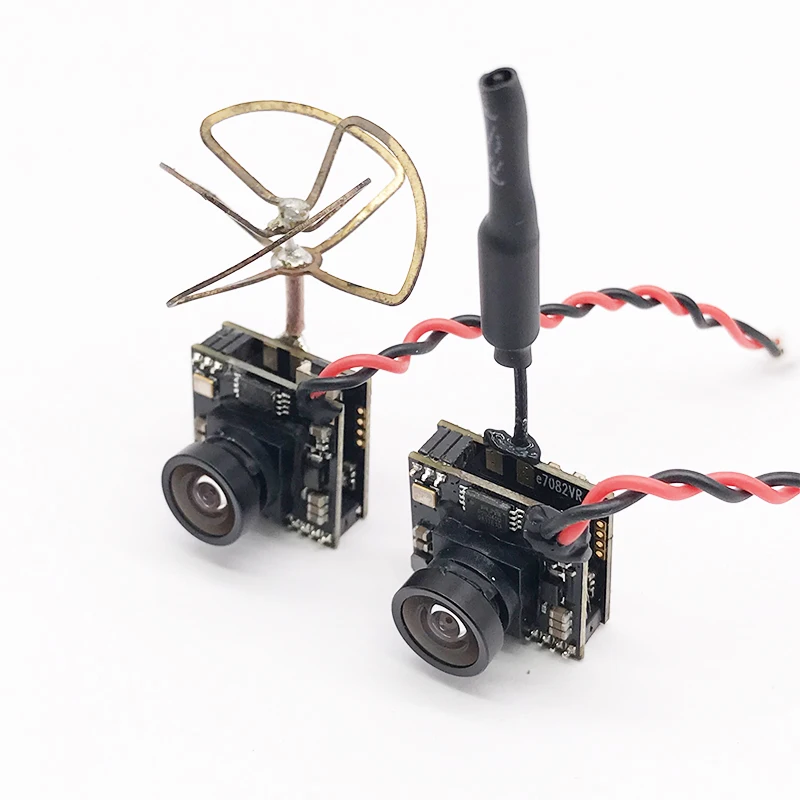

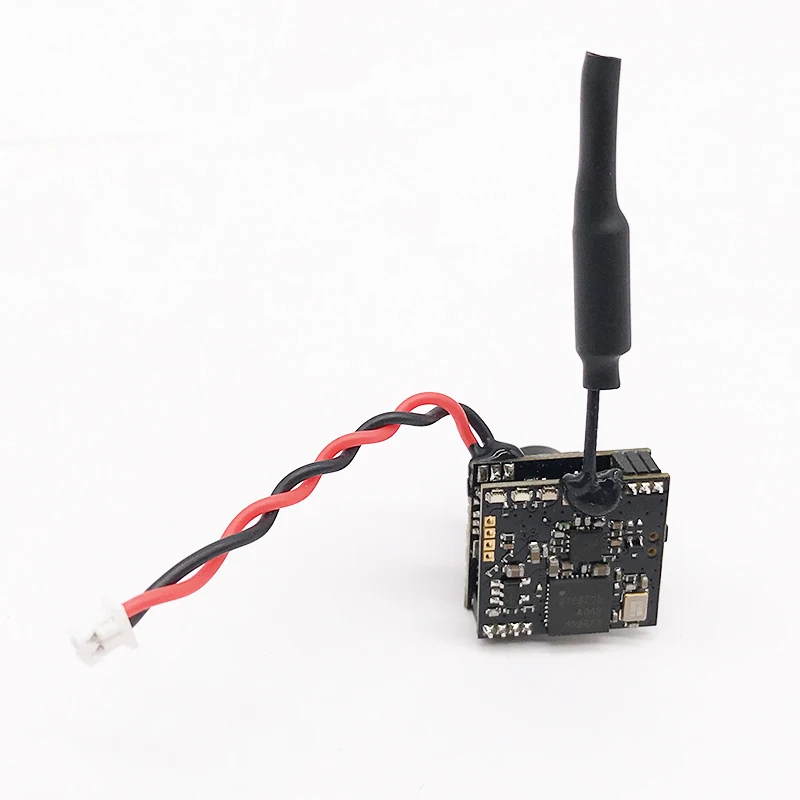

Передатчик EWRF 7082VR 5 8G 48CH VTX 700TVL 120 градусов FPV камера 25/100/200 мВт/выкл регулируемая

Передатчик EWRF 7082VR 5 8G 48CH VTX 700TVL 120 градусов FPV камера 25/100/200 мВт/выкл регулируемая

200 МВт мощность регулируемая 5,8G AIO VTX 48CH

Основные характеристики:

Регулируемый 4 режима: 25 МВт/100 мВт/200 мВт/выкл

700VTL камера, 120o поле зрения

Очистка питания и переключение каналов без помех на другие

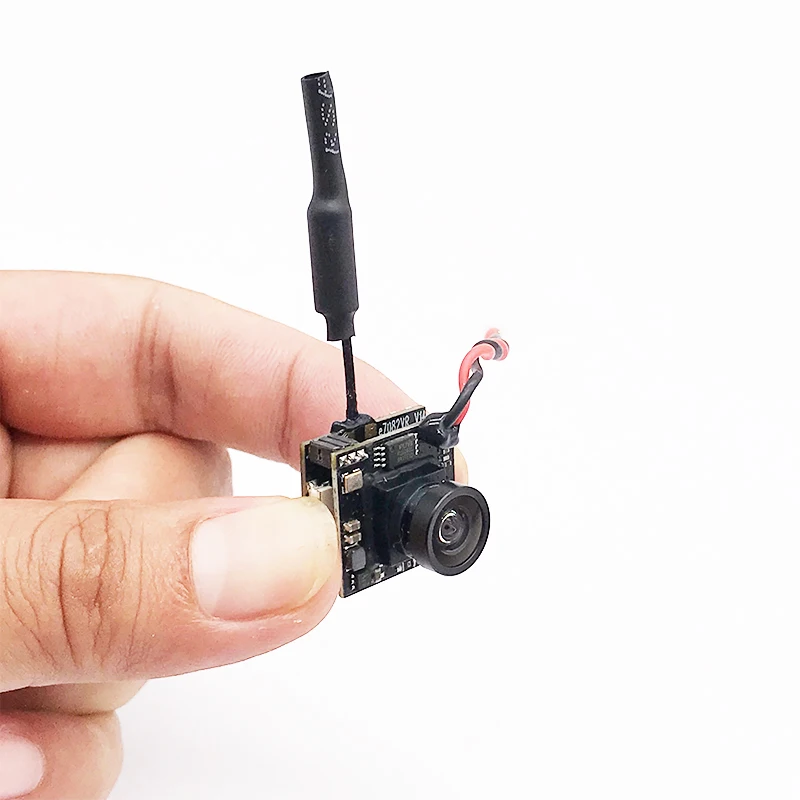

Миниатюрный и весовой светильник

Вес: 5,2 г

Технические характеристики

Модель: EWRF 7082VR

Частота: 5,8G 48CH

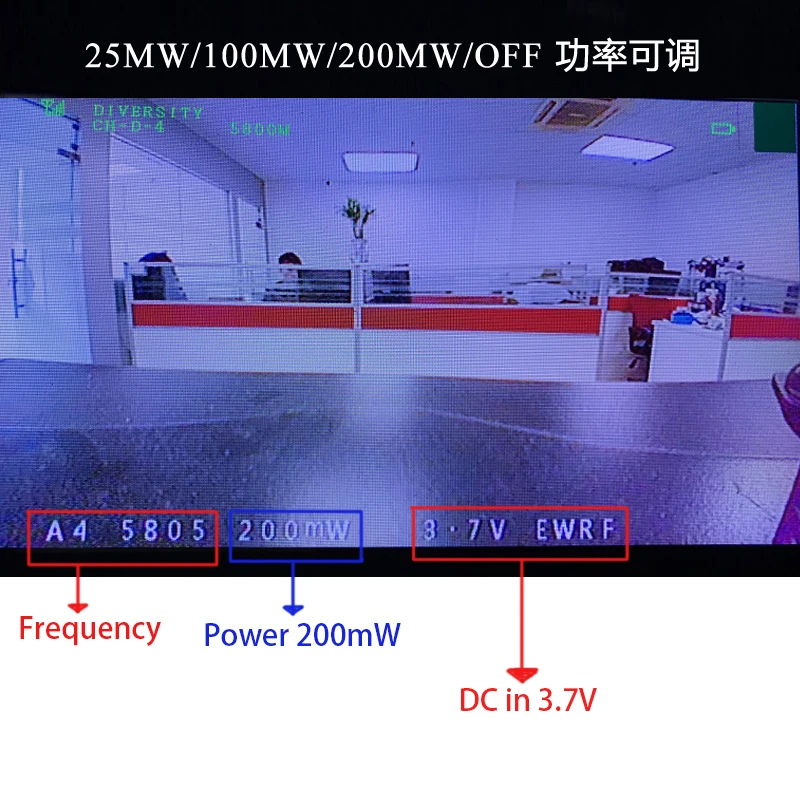

Мощность передачи: 25 МВт/100 мВт/200 мВт/выкл (питmode)

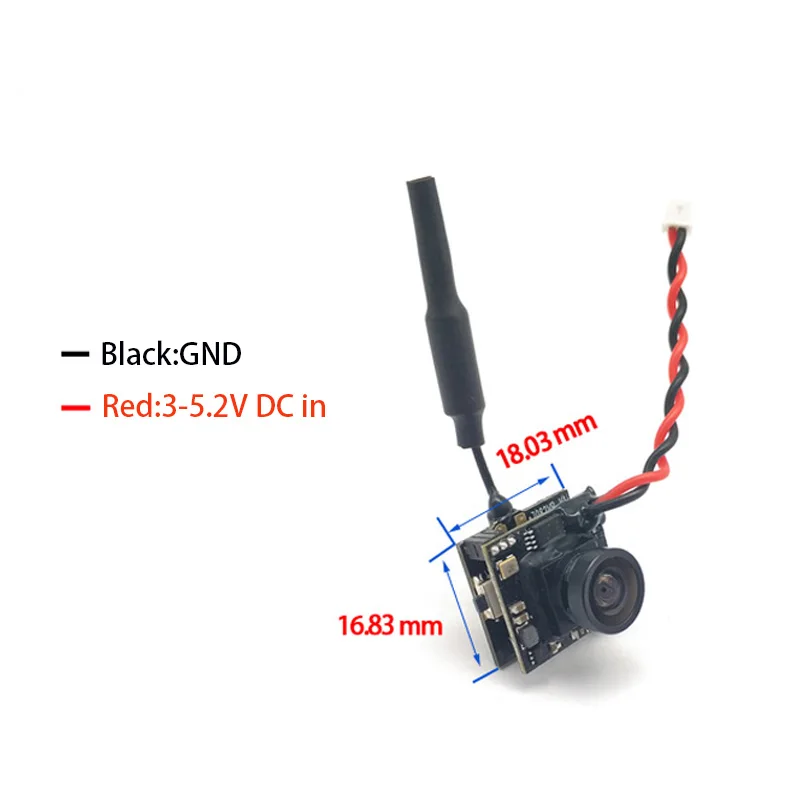

Мощность питания: постоянный ток 3-5,2 V (1)

Ток (4,2 v):320mA(25 МВт)/400mA(100 мВт)/460mA(200 МВт)

Вес: 5,2 г

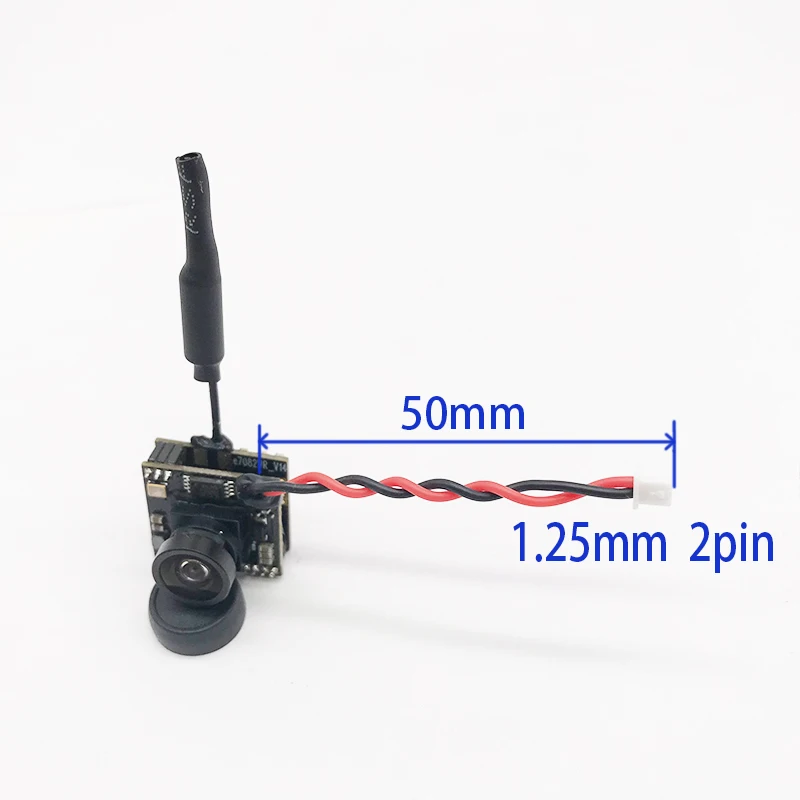

Стандартный размер: 18,03*16,83*16,55 мм

Руководство пользователя

1. Светодиодный индикатор

При настройке VTX красный светодиодный индикатор показывает состояние режима работы или элемента (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).

При настройке VTX синий светодиодный индикатор указывает на состояние Pitmode или значение элемента (например, при выборе каналов 3 раза мигания означает канал 3. При выборе полос 3 раза мигание означает полосу C. Что касается элемента уровней мощности, 3 раза мигания означает Уровень мощности 200 МВт)

Мигающий зеленый светодиодный индикатор показывает, что защита от перегрева VTX работает, уровень мощности снизится.

2. Индикация режима работы

После включения, красные и синие светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: channel, диапазон и уровень мощности (время мигания красных и синих светодиодов указывает на элемент и значение соответственно). После этого Светодиоды указывают режимы работы.

Нормальное звучание: красный и синий светодиодный.

Цветовая мощность: Красный светодиодный индикатор включен, синий светодиодный индикатор выключен.

3. Настройка

 Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный индикатор не начнет мигать 1 раз, что означает выбор элемента канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный режим мигания соответствует каналу 1-8).

 Нажмите и удерживайте кнопку еще раз, красный светодиодный индикатор мигнет 2 раза, что означает, что элемент диапазона выбирается, затем нажмите кнопку, чтобы выбрать ремешок (синий светодиодный индикатор мигания соответствует A-F ремешка).

 Нажмите и удерживайте кнопку еще раз, красный светодиодный индикатор мигнет 3 раза, что означает выбор элемента уровня мощности, затем нажмите кнопку, чтобы выбрать питание (синий светодиодный индикатор мигания соответствует уровню мощности).

Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).

Нажмите на кнопку дважды, чтобы включить/выключить режим Pitmode.

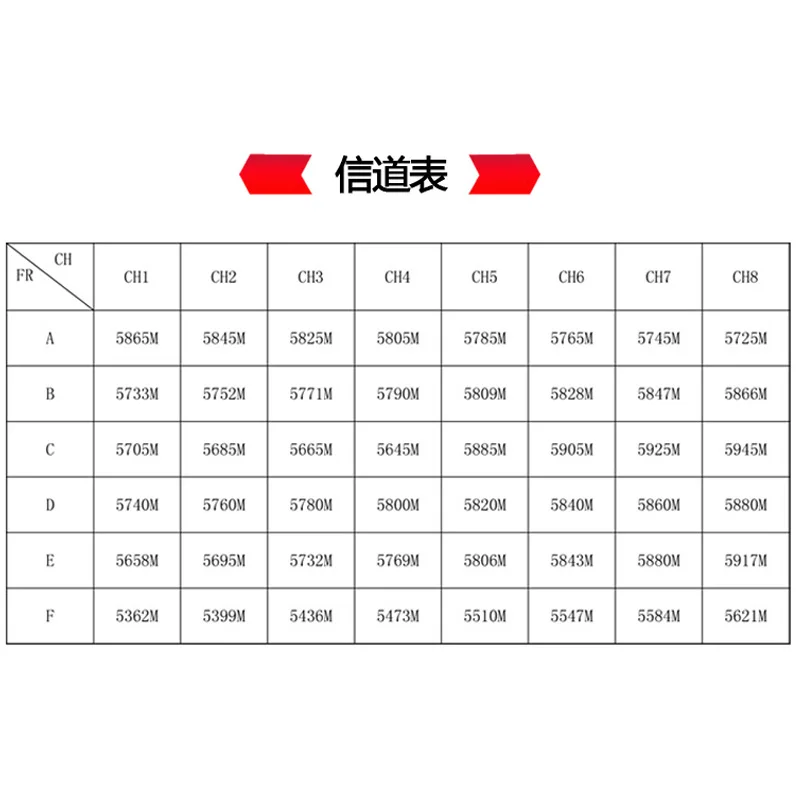

Частота (МГц)

Группа CH1 CH2 CH3 CH4 CH 5 CH6 CH7 CH8

A 5865 5845 5825 5805 5785 5765 5745 5725

B 5733 5752 5771 5790 5809 5828 5847 5866

C 5705 5685 5665 5645 5885 5905 5925 5945

D 5740 5760 5780 5800 5820 5840 5860 5880

E 5658 5695 5732 5769 5806 5843 5880 5917

F 5362 5399 5436 5473 5510 5547 5584 5621

Примечание: 1. Убедитесь, что при установке модуля на Дрон достаточно места для воздушного потока, чехол Защита от перегрева начинает уменьшать мощность даже для выключения в самом плохом состоянии.

2. Пожалуйста, установите антенну перед включением питания для более длительного использования.
