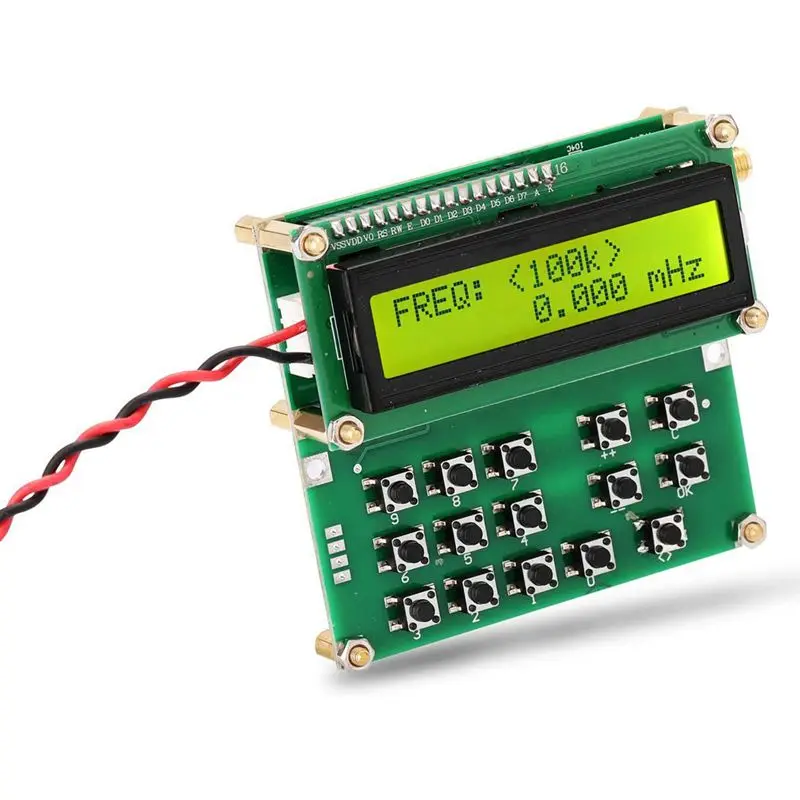

ADF4351 источник сигнала VFO генератор сигналов с переменной частотой от 35 МГц до 4000

ADF4351 источник сигнала VFO генератор сигналов с переменной частотой от 35 МГц до 4000

Основные компоненты: avr mega8 микроконтроллер, экономически эффективным однокристальный широко применяется для m16 низкая версия, периферийных АЦП имеет 2,56 V Регулятор источника, это недоступно для других микроконтроллеров среднего диапазона.

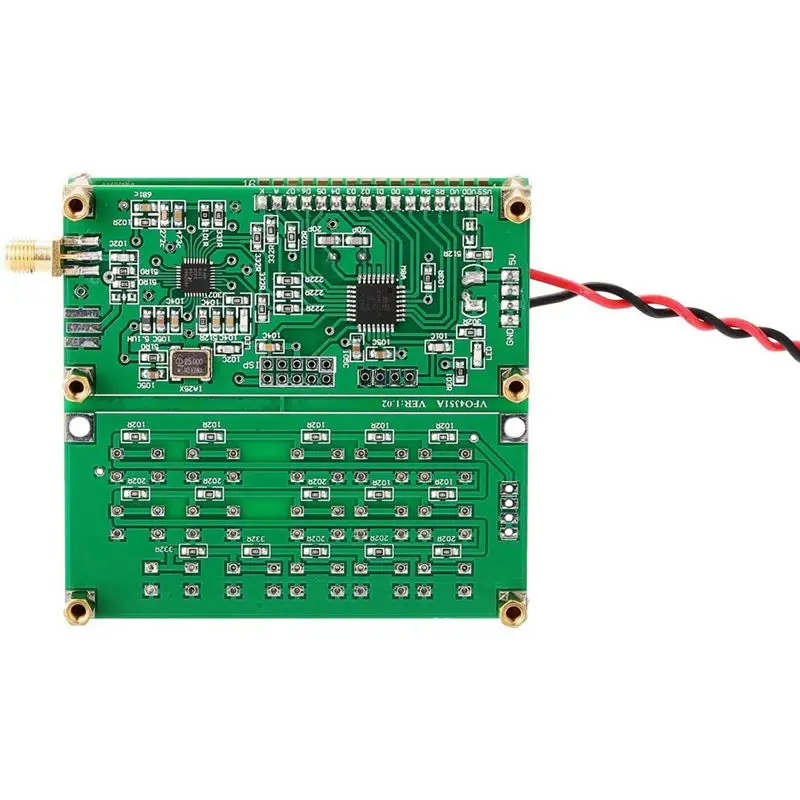

Adf4351, традиционная высокоскоростная бистабильная схема VCO + PLL + 6 (за исключением 2 схем, D триггера). 35-2200 МГц получено частотным делением. После формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты.
DDS трудно достичь в полной полосе пропускания. (после разделения сигнала она должна быть прямоугольной волной, а амплитуда становится уровнем триггера). Простой генератор радиочастотного сигнала.
Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты и является простым, надежным и практичным.
Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием.
Характеристики:
Мощность питающее напряжение: DC 4,5 V-5,5 V, пожалуйста, имейте в виду, что эта машина не имеет встроенный регулятор напряжения блока, не должен поставить более диапазон напряжения
Ток в режиме ожидания: менее 25 мА
Ток излучения: менее 150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35 МГц-4000 МГц
Шаг выхода: 1 кГц-8 кГц
Выходная мощность:-1dBm(W)@ 150MHz (тестовая мощность абсолютное значение) прибл. 1 мВт
Цвет: зеленый
Материал: PCB

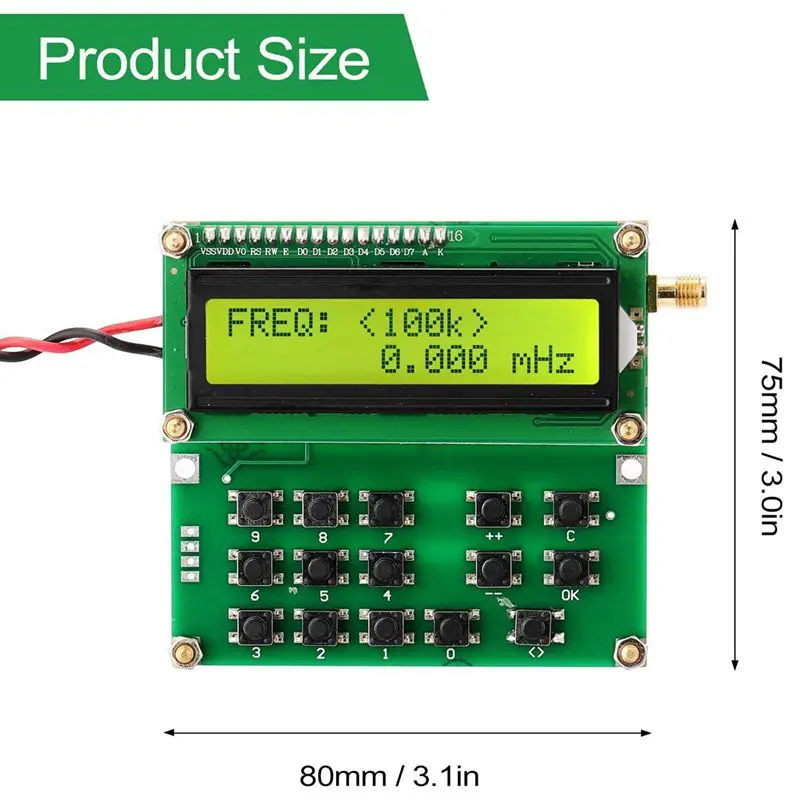

Размер: 80x75x30 мм

Посылка:

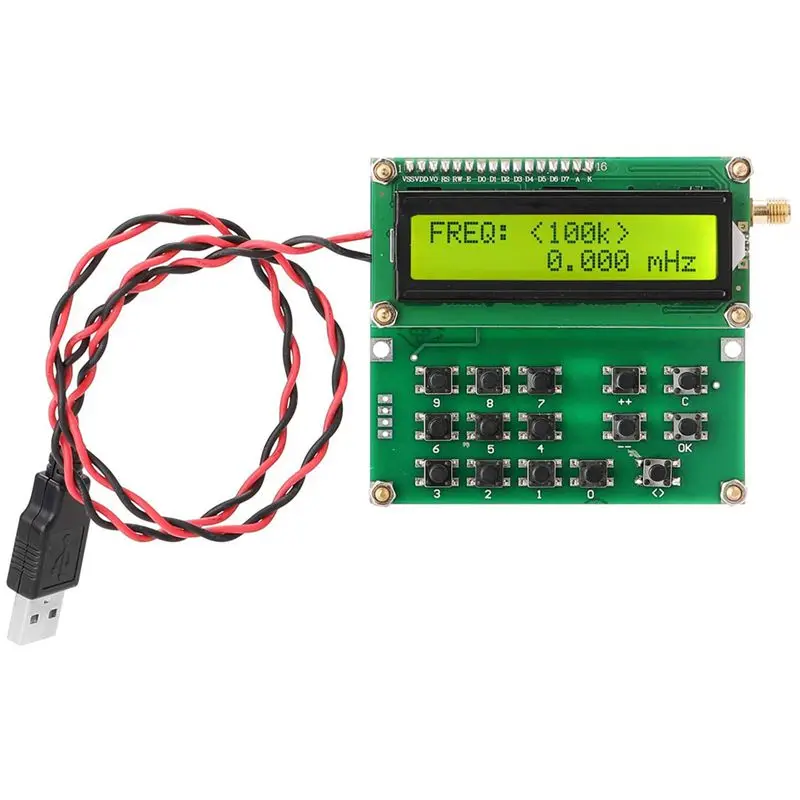

1 * генератор сигналов
Примечание:

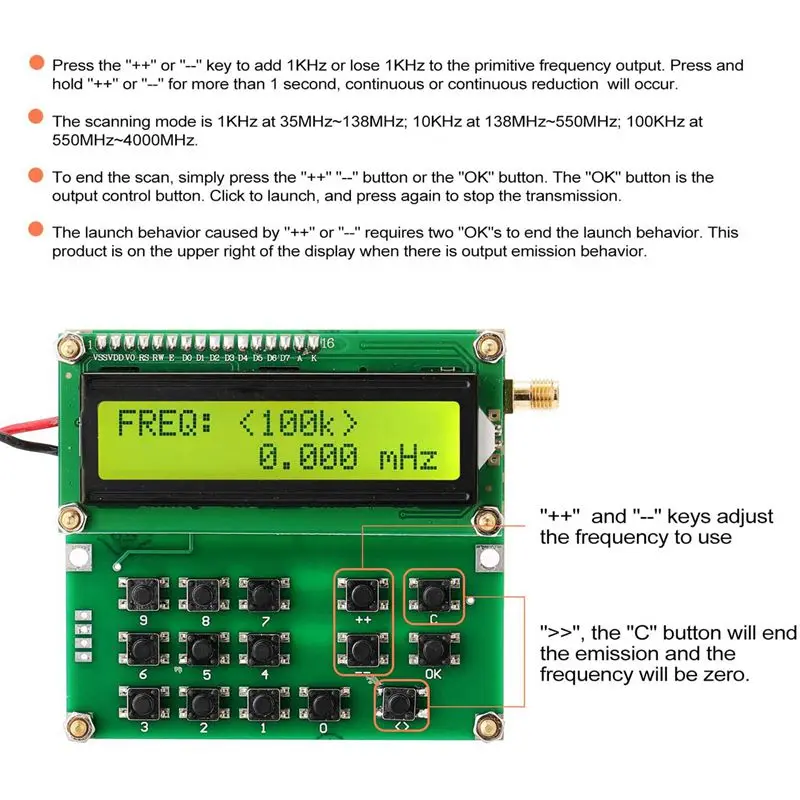

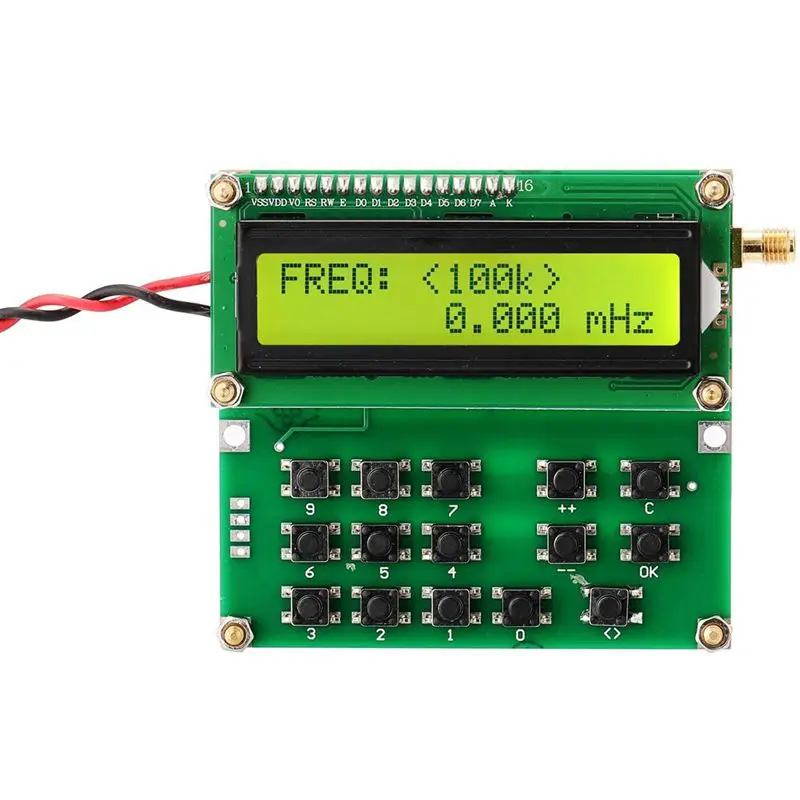

Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами с цифрами, 10, «+» и «--» клавиши регулируют частоту использования, а также генерируют выходное поведение.
Нажмите кнопку «+ +» или «--», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте кнопку «+ +» или «--» более 1 секунды, произойдет непрерывное или непрерывное снижение.
Режим сканирования-1 кГц на 35 МГц ~ 138 МГц; 10 кГц на 138 МГц ~ 550 мгц; 100 кГц на 550 МГц ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку «+ +»-«-» или кнопку «OK». Кнопка «ок»-это кнопка управления выходом. Нажмите, чтобы запустить, и нажмите еще раз, чтобы остановить передачу.

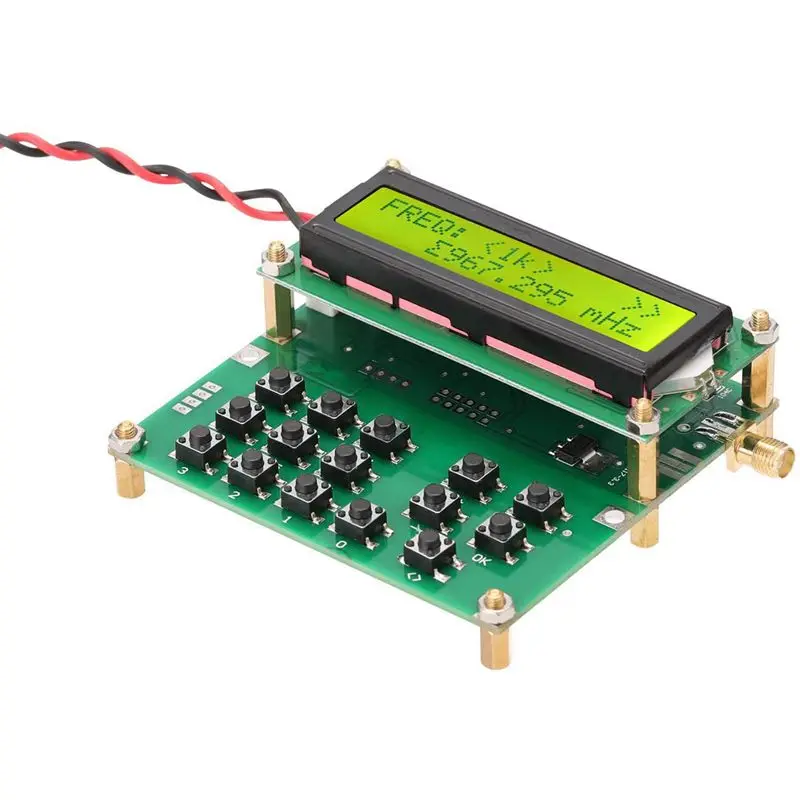

Поведение запуска, вызванное «+ +» или «-», требует двух «ок», чтобы завершить поведение запуска. Этот продукт находится в верхней правой части дисплея, когда происходит выходное излучение.
В углу появится кнопка «C», кнопка «C» прекратит излучение и частота будет нулевой.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
